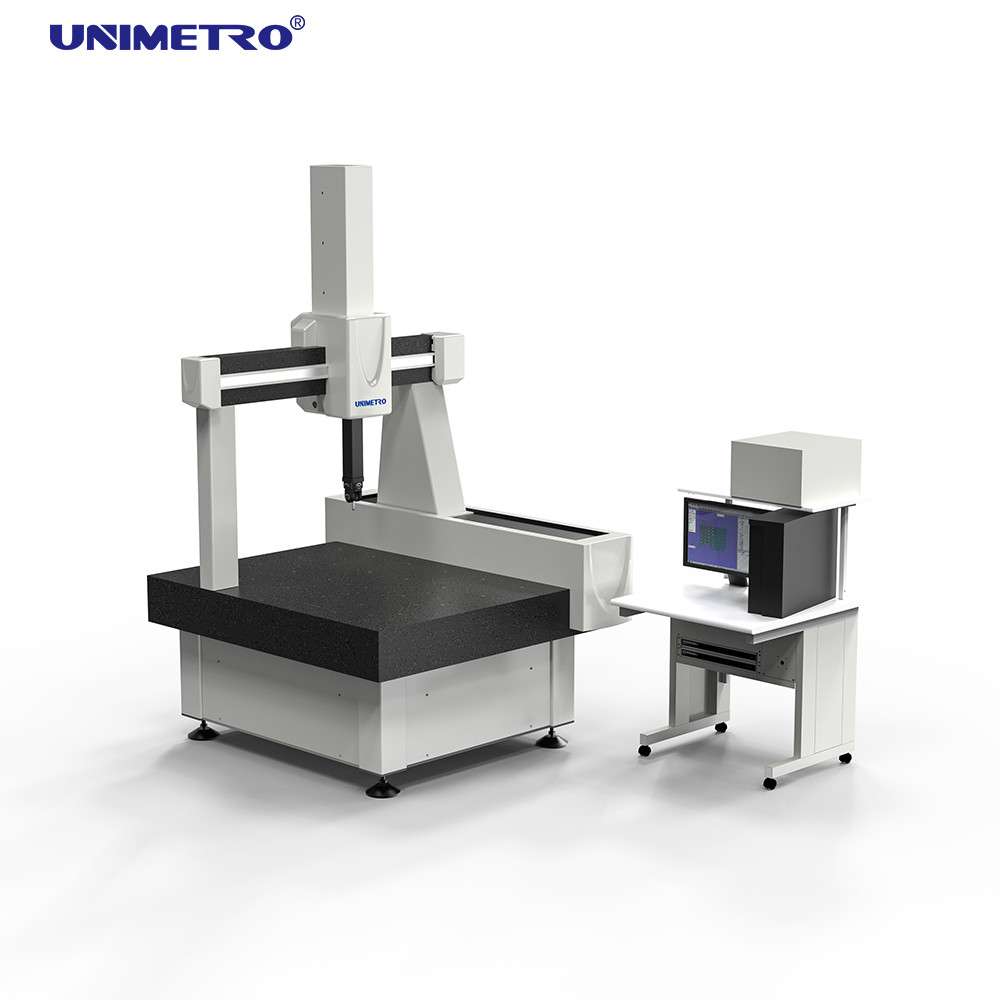

Mesin Pengukur Koordinat 3D Tipe Jembatan untuk Otomotif Perjalanan Besar 220V
Mesin Pengukur Koordinat 3D tipe jembatan mengadopsi desain yang paling disederhanakan, dan merupakan yang paling hemat biaya di pasaran. Sangat cocok untuk persyaratan pengujian produk pemesinan presisi, seperti produk elektronik, cetakan, peralatan rumah tangga, suku cadang kecil otomotif, dan suku cadang kecil penerbangan.
Karakteristik Kinerja:
Platform kerja --- Platform granit berkualitas tinggi:
Platform kerja granit adalah penyangga keseluruhan dari Mesin Pengukur Koordinat 3D, dan kualitasnya memengaruhi kinerja keseluruhan mesin. Ketiga poros semuanya terbuat dari granit, yang dibuat dari granit. Mereka tidak memiliki tekanan, anti karat dan anti korosi, mudah dirawat, koefisien ekspansi termal rendah dan deformasi kecil yang dipengaruhi oleh suhu. Ini secara efektif dapat mengurangi getaran mesin pengukur dan meningkatkan kinerja seluruh mesin.
Sistem transmisi --- Transmisi "koreksi diri" tipe gesekan:
Transmisi gesekan Mesin Pengukur Koordinat 3D digunakan di semua transmisi tiga sumbu, dan sistem transmisi stabil "koreksi diri penyimpangan" diadopsi. Sistem transmisi mengadopsi struktur "tetap + suspensi mikro" untuk memastikan bahwa transmisi sejajar dengan rel pemandu! Pada saat yang sama, ia dapat mempertahankan stabilitas presisi dan stabilitas gerakan. Selain itu, ia meningkatkan perlindungan diri dari alat mesin jika terjadi benturan dan lebih aman digunakan.
Skala linier RENISHAW --- Penggaris kisi presisi tinggi:
Penggaris kisi adalah bagian penting dari sistem koordinat. Renishaw adalah raksasa dari tiga bagian koordinat di dunia. Kualitas dan layanan purna jualnya memiliki reputasi dan jaminan terbaik di pasar. Semua mesin kami menggunakan penggaris kisi presisi tinggi Renishaw dengan resolusi dari 0,1 μm hingga 20 nm.
Parameter Produk:
| |
Rentang Pengukuran (mm) |
Akurasi |
| HE |
X |
Y |
Z |
MPEe |
MPEp |
| 500 |
500-1000 |
400,500 |
1.3+L/350 |
1.3 |
| 600,700 |
600-1000 |
600 |
1.3+L/350 |
1.3 |
| 800 |
800-1500 |
600,700 |
1.5+L/350 |
1.5 |
| 1000 |
1000-3000 |
800 |
1.5+L/350 |
1.5 |
Parameter teknis:
Mesin Pengukur Koordinat 3D seri Helium dirancang khusus untuk produk berukuran kecil dan menengah, cetakan, industri produk elektronik, dan sebagainya. Ukuran dapat dipilih sesuai dengan kebutuhan pelanggan. Desain kami yang berukuran kecil dan menengah ringan, pemasangan cepat, tanpa fondasi.
Detail Produk:
Perangkat Lunak Rational-DMIS
Rational - DMIS adalah paket perangkat lunak pengukuran 3D terintegrasi skala besar yang baru dikembangkan. Selain pengembangan dan desain perangkat lunak studio, yang mempertimbangkan persyaratan pemula untuk kemudahan belajar dan penggunaan perangkat lunak dan persyaratan fungsional pengguna tingkat tinggi untuk perangkat lunak, yang lebih penting, ia telah menjadi model untuk standarisasi perangkat lunak pengukuran CMM.
Program Rational DMIS dirancang dengan kernel DMIS penuh dan asli hingga versi 5.0 DMIS, yang sangat berbeda dari yang disebut "dukungan DMIS" (kernelnya bukan DMIS). Seperti yang kita ketahui, DMIS telah menjadi standar ISO (ISO 22093:2003)
Mesin Pengukur Koordinat 3D Sistem Probe (Untuk Opsi)
Kepala Manual MH20I oleh RENISHAW (Manual)
Sumbu pengindeksan A:0°~90° Jarak langkah:15°
Sumbu pengindeksan B:±180° Jarak langkah:15°
Orientasi pengukuran spasial: 168 kali
Pengulangan posisi: 1.5um, Setiap sumbu dalam langkah 15° dengan fungsi pemosisian ulang.
Kepala Probe Bermotor PH20MT oleh RENISHAW
Pengulangan posisi: +0.5 μm
Langkah pemosisian: Tanpa batas
Sumbu putar: 360°
Sumbu ayun: 0°- 115°
Jumlah total posisi: Tak terhitung
Suhu pengoperasian: 10-40℃
PH10T oleh RENISHAW
PH10T dapat dihubungkan ke probe antarmuka berulir M8 dan batang ekstensi (Perpanjangan maksimum yang diizinkan hingga 300mm).
Aplikasi Produk:
Mesin Pengukur Koordinat 3D terutama digunakan untuk pengukuran kabinet, rangka, roda gigi, cam, roda gigi cacing, cacing, bilah, kurva, permukaan melengkung, dll. dalam mesin, otomotif, penerbangan, militer, furnitur, prototipe alat, mesin dan bagian berukuran kecil dan menengah lainnya, cetakan dan industri lainnya.
Mesin Pengukur Koordinat 3D juga dapat digunakan dalam elektronik, perangkat keras, plastik, dan industri lainnya. Ia dapat mendeteksi ukuran, bentuk, dan toleransi bentuk benda kerja secara akurat, sehingga menyelesaikan tugas-tugas seperti inspeksi bagian, pengukuran bentuk, dan kontrol proses.
Informasi Perusahaan:
Keunggulan Kami
Pengalaman 10 Tahun:
UNIMETRO adalah produsen metrologi profesional dengan pengalaman lebih dari 10 tahun. Kami fokus pada tingkat metrologi menengah tinggi
produk, menawarkan solusi pengukuran akurasi tinggi yang lengkap untuk pelanggan.
Lini Produk Kami:
Kecuali instrumen untuk pengukuran akurat sebagai mesin pengukuran penglihatan, mesin pengukuran koordinat, dan proyektor profil
lini produksi kami juga termasuk komponen inti untuk metrologi optik, seperti pengontrol satu keranjang VMM, lensa, sistem kamera, skala linier, perlengkapan VMM dan CMM, sistem iluminasi, dll.
Layanan Pelanggan:
Kami memiliki tim spesialis di industri metrologi dan kemampuan untuk menawarkan solusi pengukuran yang fleksibel kepada pelanggan kami dan
pedagang. Sebagian besar produk Unimetro adalah pengembangan independen, dan konsep desain kami stabil dan modularisasi, yang
meminimalkan layanan purna jual. Ini akan membantu mitra kami untuk mengelola detail produk dan penjualan dengan meminimalkan biaya tenaga kerja
dan biaya pelatihan staf.
Unimetro fokus pada setiap langkah dalam proses bisnis termasuk desain, manufaktur, instalasi, dan layanan purna jual.
Layanan dan panduan di tempat:
* 24 Jam online melalui Telepon, Email, Whatsup, Skype, Youtube, Facebook, dll.
* Stok tempat, Pengiriman cepat
* Layanan purna jual
Layanan garansi 1 tahun dan Peningkatan perangkat lunak uji gratis.
Pelatihan teknis untuk teknisi teknis.
Menyediakan solusi pengujian yang cocok.
Instalasi peralatan di lokasi dan petunjuk penggunaan.
