Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems

Informasi Dasar
Place of Origin: China
Nama merek: UNIMETRO
Model Number: HE
Minimum Order Quantity: 1
Harga: Discussible
Packaging Details: Wood case
Delivery Time: 30 work days
Payment Terms: T/T
Supply Ability: 1 per month
Informasi Detail
Perjalanan sumbu Z: 150mm Lensa objektif: Lensa zoom tertahan manual / Lensa autozoom 0,7-4,5X / Lensa Navitar untuk opsi
Pembesaran: 33-195X Bidang penglihatan: 8.1-1.3
Mengukur resolusi: 1um / 0,5um / 0,25um / 0,1um untuk opsional Perangkat lunak pengukur: Perangkat lunak pengukuran komposit Rasional Vue 3D
penerangan: LED cincin 8 bagian yang dapat diprogram untuk lampu permukaan, LED cincin 40 bagian untuk opsi, lam
Cahaya Tinggi:

sistem pengukuran penglihatan

,

sistem pengukuran penglihatan

,

Mesin Pengukur Visi Ukuran Besar


Deskripsi Produk

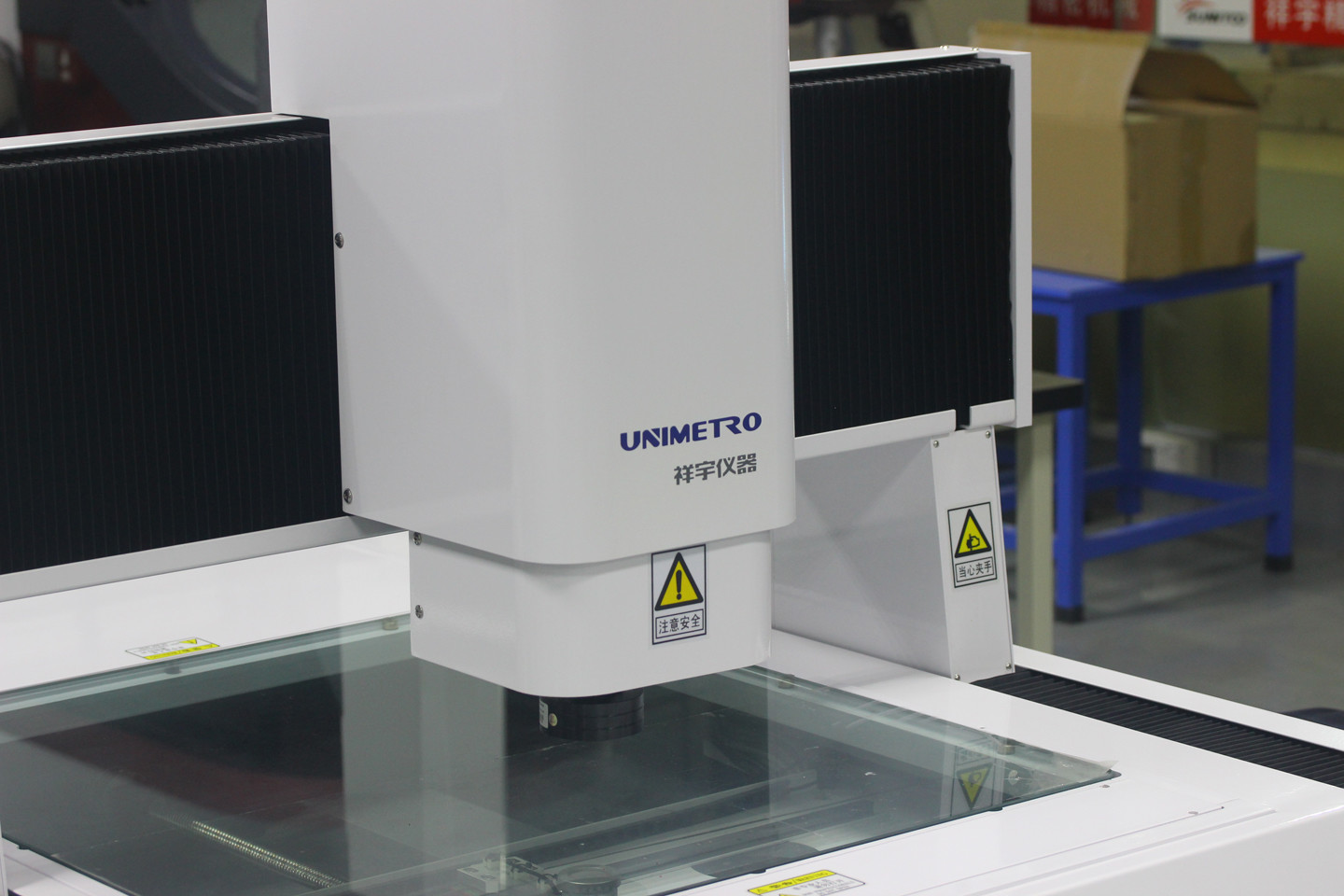

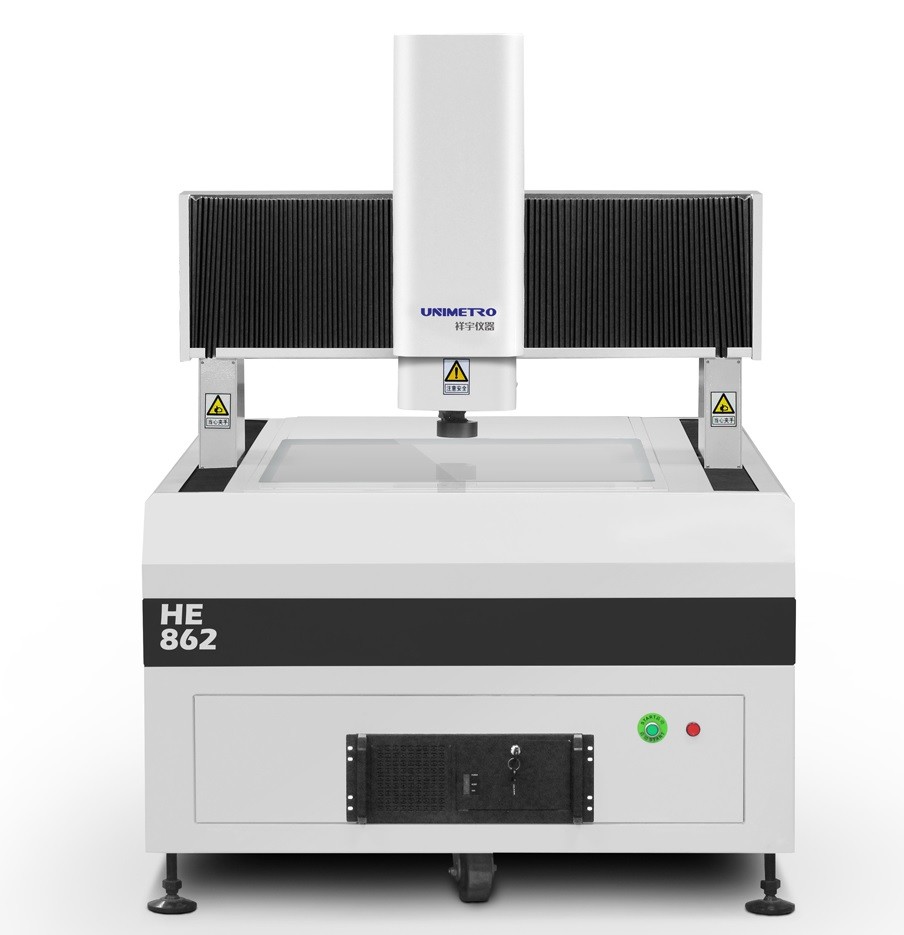

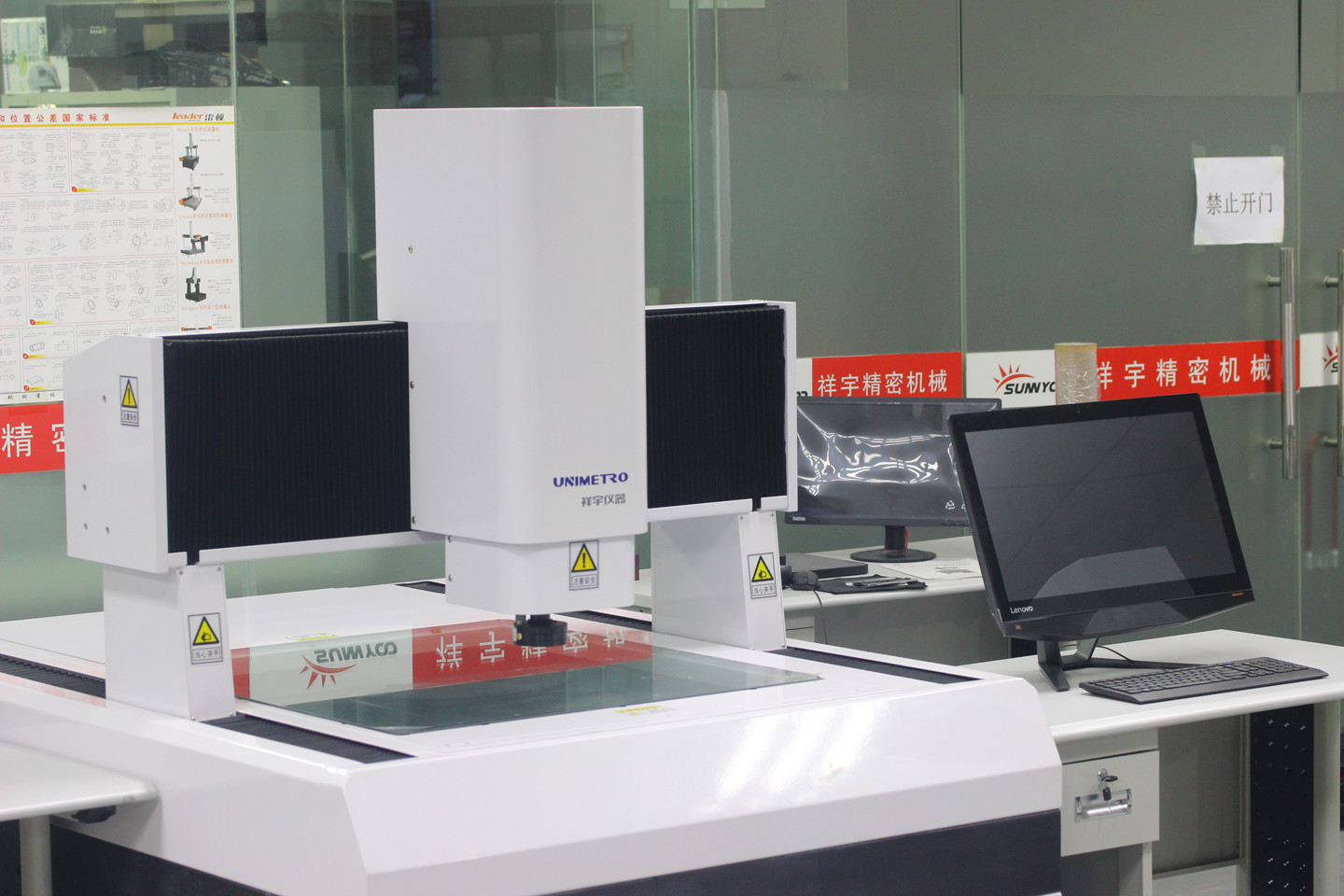

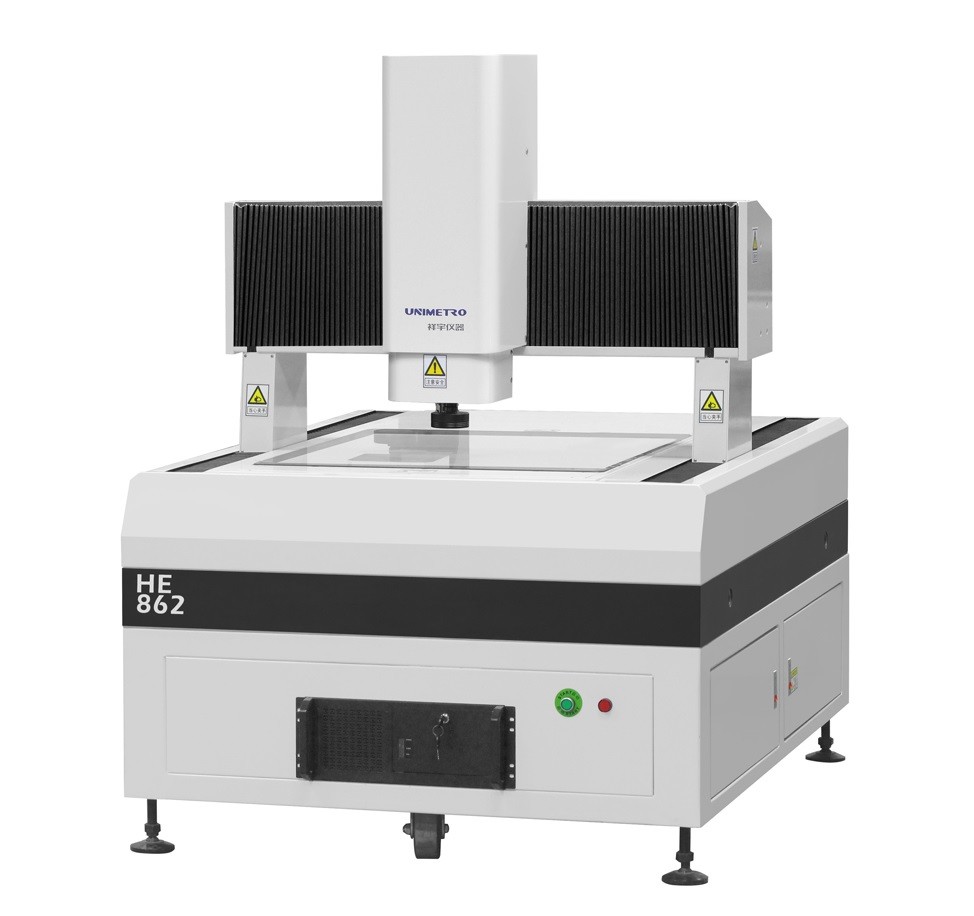

HE Series Gantry Type CNC Automatic Vision Measurement Machine





Dekripsi Produk



Mesin pengukur visi tipe gantry akurasi tinggi seri HE menggabungkan akurasi tinggi dan efisiensi tinggi, menawarkan pengukuran kecepatan tinggi untuk elemen geometris dari berbagai jenis bagian.Seri HE banyak digunakan di berbagai industri dan produk seperti PCB, laminasi berlapis tembaga, gelas besar, modul LCD, dan bahan insulasi dll.



Analisis elemen hingga diperkenalkan dalam proses perancangan seri HE, memastikan kekakuan tinggi dan struktur mekanik yang akurat.Basis mesin menggunakan struktur tipe jembatan bergerak rangka tertutup, yang sederhana dan menawarkan kemampuan pemuatan tinggi dan kinerja gerak terbaik.



Basis mesin granit kelas 000, menawarkan kekakuan tinggi, ketahanan korosi, dan stabilitas tinggi.



Tahap kerja dapat menetapkan beberapa solusi perbaikan produk, juga kombinasi beberapa lensa untuk opsi, memenuhi persyaratan pengukuran yang berbeda dari pelanggan yang berbeda.



Sistem kontrol gerakan loop tertutup penuh memastikan gerakan terbaik dan kinerja pemosisian.



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 0



Dengan analisis elemen hingga dan granit grade 000, kami mendapatkan desain rangka mesin yang paling masuk akal dan optimal, yang memastikan kekakuan dan keandalan yang tinggi.



Mesin pengukur penglihatan ukuran besar seri HE efisiensi tinggi menggunakan pengontrol gerak UWC dan motor torsi tinggi, menawarkan kontrol gerak kinerja tinggi, akselerasi tinggi, dan penempatan cepat menawarkan efisiensi tinggi dalam proses pengukuran.



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 1

Paket solusi mesin pengukuran visi ukuran besar UWC, motor Panasonic untuk opsi



Rangka mesin dengan struktur gantry bergerak yang memastikan struktur yang lebih sederhana dan cerdas dengan pemuatan lebih tinggi dan Performa gerakan yang lebih baik.







Gambar Detil



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 2 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 3



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 4 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 5

Sumbu X / Y menggunakan cara panduan liner yang akurat, sumbu Z menggunakan rel lintas kinerja tinggi dengan grup penggerak gesekan asli Jerman.



Timbangan linier Renishaw disertakan, dengan akurasi tinggi, stabilitas, dan siklus hidup yang panjang.



Sesuai dengan kebutuhan pengguna, tahap kerja dapat diatur dengan beberapa jenis perlengkapan produk, juga tersedia beberapa opsi kombinasi lensa dan kamera, memberikan lebih banyak fleksibilitas kepada pengguna.

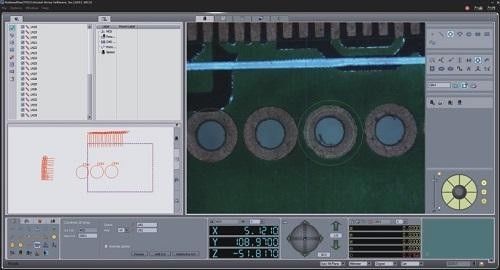

Dengan perangkat lunak Rational-Vue yang kuat, pengguna dapat mencapai program pengukuran yang rumit dengan mudah.Dalam produksi massal, mesin pengukur visi seri HE dapat menjadi alat ukur yang kuat.



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 6











Parameter



Model

DIA 652

HE862

HE1080

HE1210

HE1512

HE1812

X, Y Perjalanan (mm)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Perjalanan sumbu Z (mm)

200 (dapat dinaikkan sesuai dengan kebutuhan pelanggan)

Kapasitas beban

kira-kira35 kg

Dimensi (mm)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Berat (kg)

1500

1800

2900

3200

4400

4800

Resolusi

0,5μm (0,1um untuk opsi)

Kamera

Kamera digital 2M HD GIGA

Lensa Zoom

lensa zoom otomatis profesional Pembesaran lensa zoom: 1~10X

Pembesaran Video

18~195X (Menurut model berbeda dari kamera yang dipilih, perbesarannya akan berubah; perbesaran sebenarnya tunduk pada data pengukuran)

FOV

8.1 ~ 1.3mm (Menurut skema pencocokan kamera dan lensa yang berbeda, bidang pandang akan berubah sesuai, dan bidang pandang aktual tunduk pada data terukur)

Ketepatan*

≤ (3+L/200)μm

Penerangan

Penerangan permukaan LED 5-cincin 8 bagian yang dapat diprogram (lampu cincin 40 bagian, lampu koaksial, lampu cincin multi warna bergerak untuk opsi)










Solusi opsional



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 7 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 8



Penerangan:
Lensa:
Probe sentuh:
Sensor laser
4/8/40 bagian lampu cincin permukaan LED
48 bagian 4 warna lampu cincin LED
Lampu cincin LED 4 warna bergerak
Lensa zoom penyok manual
Lensa zoom otomatis
Lensa zoom penyok manual dengan cahaya koaksial
Lensa zoom otomatis dengan cahaya koaksial
Kit MCP Renishaw
Kesalahan pengukuran<=0,75µm
Renishaw PH6+TP20
Kesalahan pengukuran<=0,35µm
sensor laser non-kontak KEYENCE
Sensor pengukur cahaya putih
