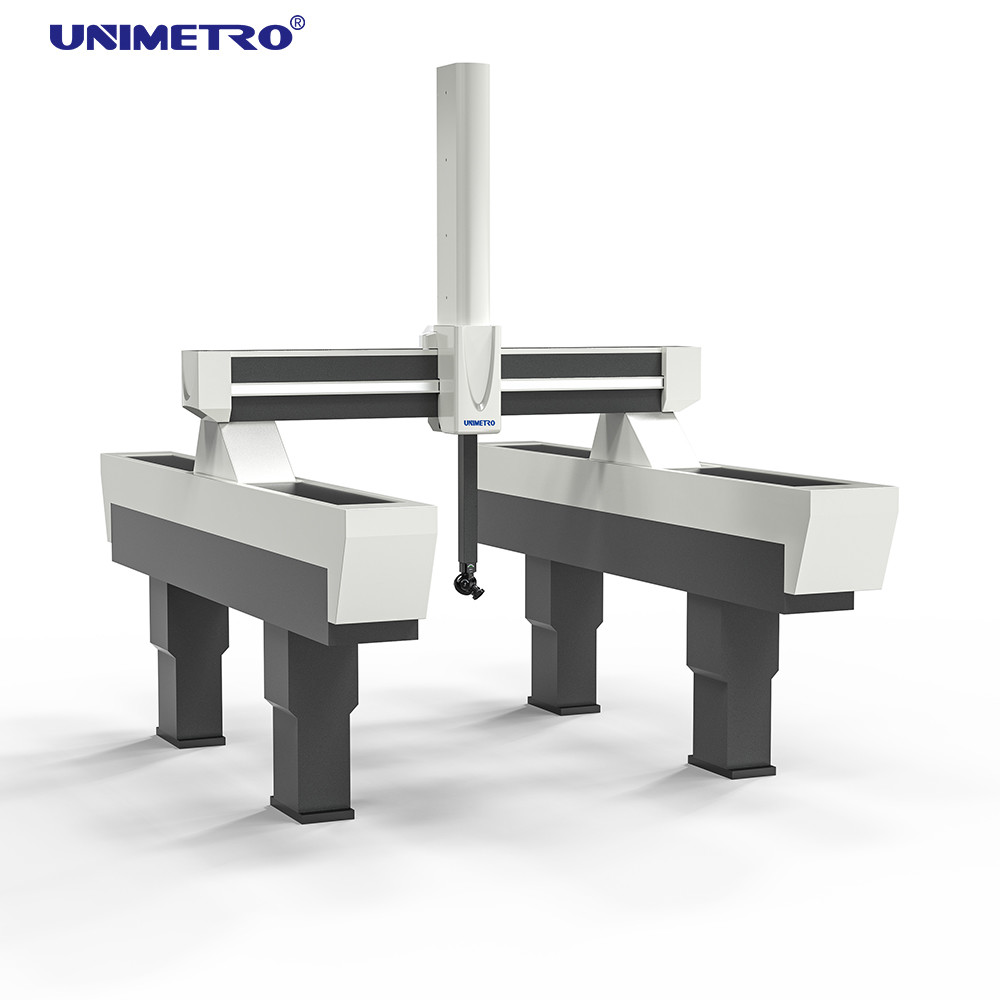

Mesin Ukur Koordinat 3D Akurasi Akurat 1.1 mm Koordinat Ukur Mesin

Informasi Dasar
Tempat asal: Cina
Nama merek: UNIMETRO
Sertifikasi: CE
Nomor model: Metroking
Kuantitas min Order: 1
Harga: Discussible
Kemasan rincian: Kasus kayu
Waktu pengiriman: 60 hari kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1 per 75 hari
Informasi Detail
Bahan: Granit Cara panduan sumbu Y: DUO pas panduan cara
motor servo: Motor servo berdaya tinggi MPEE(um) S: Dari 1,1+L/400
MPEP(um) S: Dari 1.4
Cahaya Tinggi:

Mengkoordinasikan mesin pengukur

,

mesin pengukur koordinat optik


Deskripsi Produk

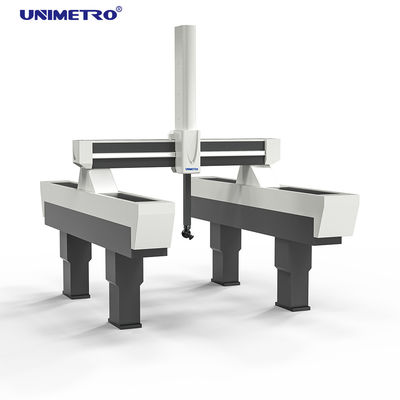

Mesin pengukur koordinat 3D super akurat Akurasi Dari Lembaga 1.1 um



Keterangan

Mesin pengukur koordinat 3D seri Metroking adalah cerminan dari pengalaman pengembangan dan pembuatan mesin pengukur akurasi tinggi.Disetujui oleh banyak industri, seri Metroking menjadi model khas dalam industri pengukuran presisi tinggi.Ini cocok untuk pengukuran benda kerja dengan akurasi tinggi dan pemindaian kurva, juga untuk lembaga resmi dan pengukuran benda standar.

Mesin pengukur koordinat 3D CNC presisi tinggi seri Metroking menggunakan bahan granit, desain elemen hingga dan struktur gantry, memastikan stabilitas dan keandalan yang tinggi.

Balok silang granit, dasar mesin terintegrasi, tahap kerja kolom, dan sumbu Z membentuk struktur rangka tertutup penuh, memastikan fitur stabilitas tinggi, deformasi rendah, dan stabilitas termal yang luar biasa.

Sumbu 3 dari mesin pengukur koordinat 3D seri Metroking menggunakan sabuk gigi sinkron kawat baja lunak canggih sebagai sistem penggerak, proses yang berjalan tidak akan menimbulkan kebisingan, lokasi cepat, dan siklus hidup yang panjang.

Sumbu Y menggunakan cara panduan pas DUO sebagai sistem penggerak, 3 sumbu menggunakan penggerak tengah, timbangan linier akurasi tinggi dipasang di posisi tengah, menahan offset gerakan sumbu, meminimalkan kesalahan abbe.

Menggunakan motor servo daya tinggi, sebagian besar meningkatkan kinerja kontrol gerak, mencapai akselerasi, pengereman, dan lari cepat yang jauh lebih baik.

Mesin pengukur koordinat 3D seri Metroking menggunakan sistem udara berkinerja tinggi, sumbu Z dengan keseimbangan udara, meningkatkan akurasi lokasi, juga membuat gerakan dapat diandalkan dan halus.3 tingkat sistem filter yang tepat, memastikan siklus hidup yang panjang dari cara panduan.Menggunakan kabel daya dan tali penarik berkinerja tinggi, memastikan stabilitas elektronik.

Meja kerja granit berkualitas tinggi:

Pengontrol seri UCC Renishaw yang canggih

Mesin Ukur Koordinat 3D Akurasi Akurat 1.1 mm Koordinat Ukur Mesin 0


Kontrol universal untuk mesin pengukur koordinat 3D

Mesin pengukur koordinat 3D seri Metroking kompatibel dengan probe pemicu garis penuh dan probe pemindaian tipe kontak.Juga probe pemindaian garis laser, kepala pemindaian titik akurasi tinggi dan kepala pengukur visi optik digital CCD resolusi tinggi seri LV, untuk mencapai akurasi tinggi kurva rumit pemindaian kecepatan tinggi (Rekayasa terbalik), pengukuran non-kontak dimensi mikro akurasi tinggi.

PARAMETER TEKNIK

Model Sumbu Mengukur Akurasi Dimensi ruang kerja Bobot Pemuatan maksimal
Rentang Pengukur ISO10360-2:2001/GB/T16857.2-2006
X kamu Z S Lx Ly Lz wx Wy wz
mm mm mm MPEE (um) MPEP(um) mm mm mm mm mm mm kg kg
NCF553 500 500 300 Dari 1.1+L/400 Dari 1.4 1600 1400 2550 600 600 400 6000 300
NCF564 500 600 400 Dari 1.2+L/400 Dari 1,5 1600 1600 2750 600 700 500 6200 350
NCF575 500 700 500 Dari 1,4+L/400 Dari 1,5 1600 1800 2950 600 800 600 6800 500
NCF686 600 800 600 Dari 1,4+L/400 Dari 1,5 1700 2000 3150 700 900 700 7200 600
NCF8106 800 1000 600 Dari 1.2+L/400 Dari 1,5 1900 2400 3150 900 1100 700 7800 700
NCF10126 1000 1200 600 Dari 1,25+L/400 Dari 1,8 2100 2800 3150 1100 1300 700 9800 800

Kondisi kerja

Tegangan Daya: 220V

Tekanan Udara: 0.7-1.0Mpa

Akurasi Filter: 0.3um

Pasokan Udara: 0,12-0,45m³ / mnt

Kisaran Suhu: 18-22°C

Siklus Suhu Per Jam: 1°C/jam

Gradien Termal: 1°C/m

Kelembaban Relatif: 55%-65%
