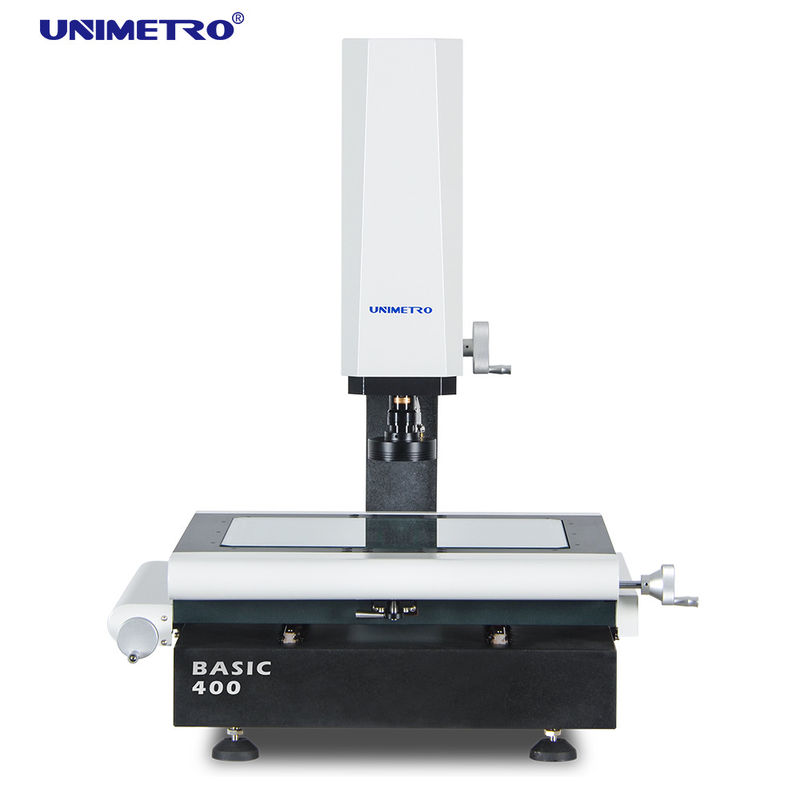

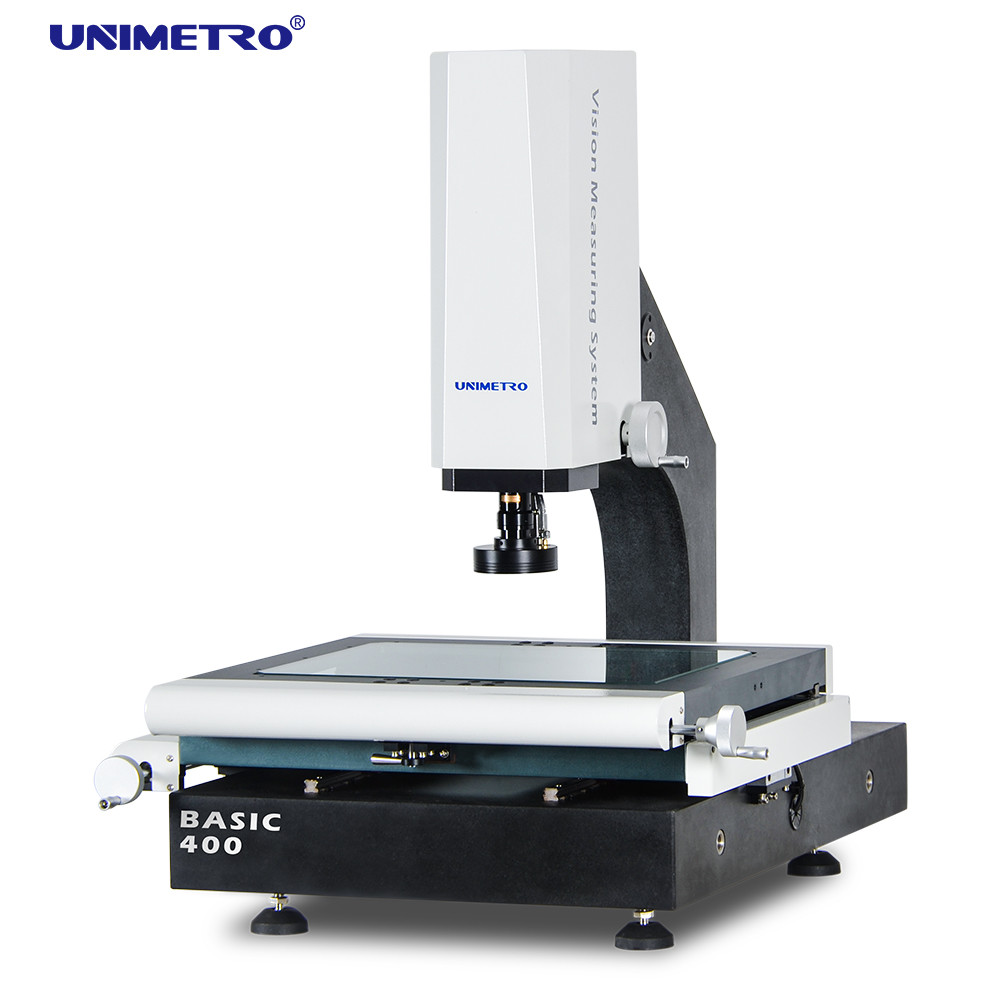

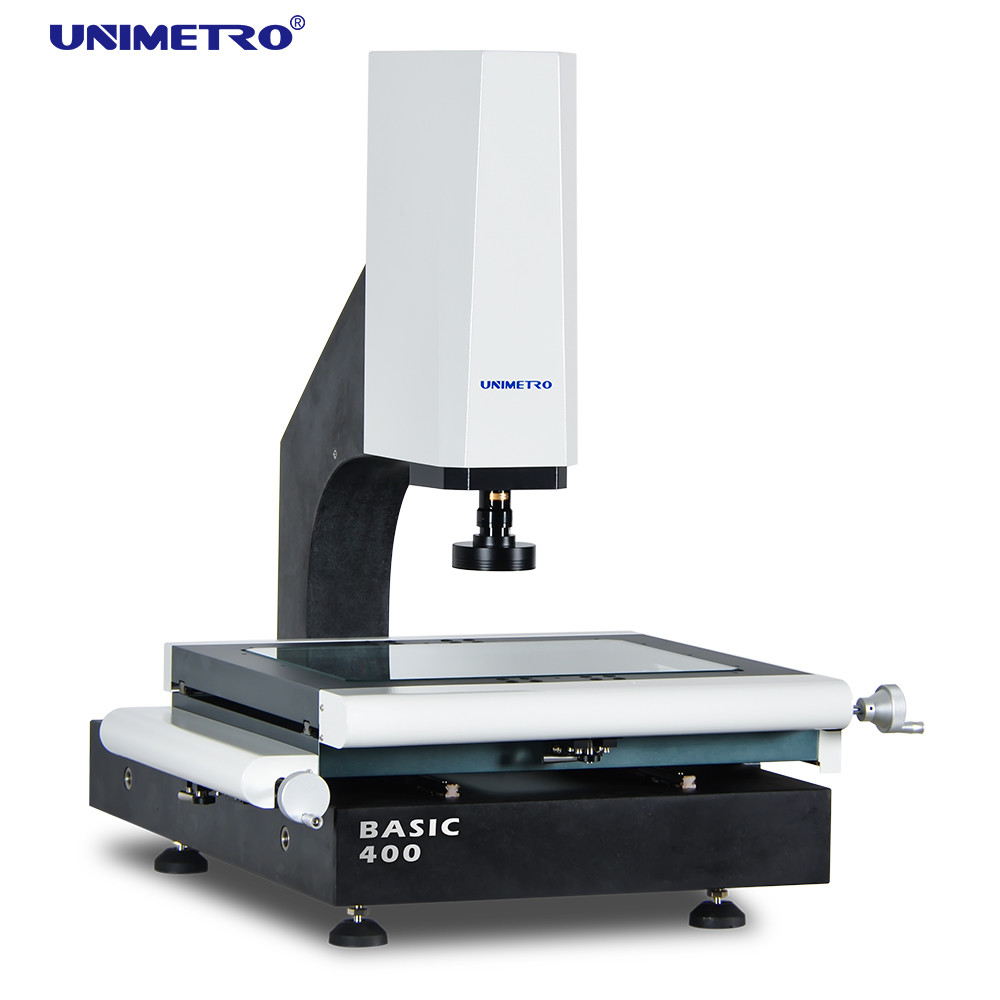

Mesin pengukuran optik manual berkualitas tinggi mesin vmm
Kita mesin pengukuran optik manualdapat dioperasikan seperti yang ditunjukkan di bawah video:
▶Dasar dan kolom granit, stabilitas yang sangat baik;
▶Aluminium panggung kerja,membuat kontrol gerak cepat bereaksi dan fleksibel;
▶Menggunakan HIWIN jalur panduan linier dan presisi tinggi jalur panduan linier, dengan tahap kerja aluminium dan pengolahan permukaan anodisasi keras,memastikan kinerja dinamis yang tinggi dan penggunaan siklus hidup panjang mesin.
▶Sistem kontrol terintegrasi, tertanam dengan kontrol gerak, dan semua kontrol sinyal seperti pencahayaan dan pembacaan skala linier, memastikan kinerja mesin sangat stabil.
Skala linier resolusi 0,5um 3 sumbu
Fungsi fokus otomatis kinerja tinggi
Kompatibel dengan sensor sentuh Renishaw
️ Aluminium panggung kerja dan anodizing keras
3 cincin 8 bagian LED lampu cincin kontrol perangkat lunak dan dapat diprogram
Perangkat lunak kontrol dan diprogram
Kamera digital HD dengan piksel 1,2M
Kotak kontrol inti terintegrasi
Pengendalian motorisi sumbu Z
Cara panduan linier HIWIN
Dengan indikator laser untuk posisi bantu dan fokus

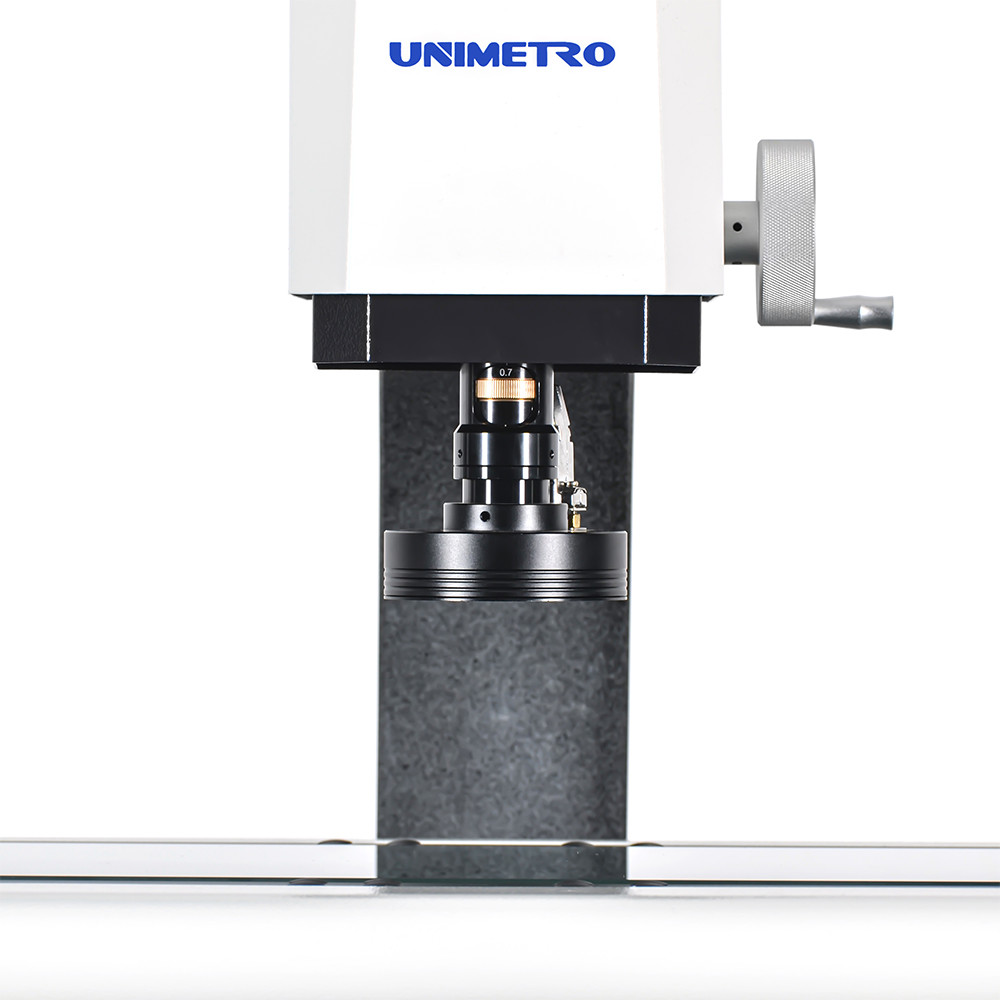

Lensa zoom manual 0.7-4.5X dengan sensor umpan balik sinyal pembesaran
Mesin pengukuran optik manual kami dapat mewujudkan fungsi 3D dengan menambahkan probe.
Kalibrasi mudah
Pengaturan sistem koordinat cepat
Kompatibel dengan seluruh lini Renishaw stylis
Modul CAD didukung (Optional)
Keluarnya gambar 3D
️ Sonde bintang kompatibel
Pengukuran dimensi 3D
️ Pengukuran gambar dan sensor sentuh
√ Dukungan rak probe (opsional)
Rincian dari mesin pengukuran optik manual kami adalah sebagai di bawah bagan:
| |
Dasar200 |
Dasar300 |
Dasar400 |
Dasar500 |
| Dimensi ((mm) ((LxWxH) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Jangkauan pengukuran ((mm)) ((XxYxZ)) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Keakuratan Pengukuran ((μm) |
2.5+L/100 |
3.0+L/100 |
| Kemampuan mengulangi ((μm) |
2.5 |
3 |
| Berat ((kg) |
140 |
190 |
240 |
290 |
| Gambar dan Pengukuran |
Kamera |
1.2M pixel kamera digital HD |
| Lensa |
0.7-4.5X lensa zoom manual dengan sensor umpan balik sinyal terapi |
| Perbesar |
18-195X ((Hanya untuk referensi. Dengan kamera dan lensa yang berbeda pembesaran akan berbeda.) |
| Bidang Pemandangan |
8.1mm~1.3mm |
| Jarak kerja |
80 mm |
| Resolusi skala linier |
0.5μm ((0.1μm opsional) |
| Sistem penggerak |
Kontrol manual sumbu X,Y,Z |
| Pencahayaan |
Diprogram 4 bagian Led ring surface light,parallel LED contour light 8 bagian LED ring light,co-axial light,untuk pilihan. |
L adalah ukuran panjang ((mm), akurasi mekanik sumbu Z dan akurasi fokus terkait dengan permukaan benda kerja. ** Perbesaran adalah nilai perkiraan,Hal ini terkait dengan dimensi monitor dan resolusi.
Bidang pandangan ((mm) = (diagonal*Horizontal*Vertikal)
0Objektif.5X atau 2X tersedia secara opsional, dan mewujudkan pembesaran gambar: 13X ~ 86X atau 52X ~ 344X.
Kitamesin pengukuran optik manualmenggunakan perangkat lunak fungsi yang kuat.
INSPECT 3D VISION MEASURING SOFTWARE
Perangkat lunak UNIMETRO INSPECT3D adalah dengan user friendly UI, mudah dipelajari,
fungsi yang kuat, memungkinkan pengguna untuk mencapai pengukuran cepat dan tepat.
Perangkat lunak ini menawarkan UI bahasa Inggris penuh, juga memungkinkan pengembangan bahasa baru
Masukkan file dan ukuran CAD
Perhitungan komponen dan pengukuran makro
Fokus otomatis dan pengukuran ketinggian
Fungsi navigasi membantu lokasi cepat
Fungsi pengukuran geometris yang kuat
Fungsi output data grafis dan laporan data ganda
Program pengguna yang fleksibel
Membuat elemen referensi
Fungsi deteksi tepi yang kuat
️ Mendukung beberapa aksesori eksternal
Perhitungan otomatis toleransi geometris elemen
Mengukur produksi yang rumit dengan cepat dan nyaman
Dongguan UNIMETRO Precision Machinery Co., Ltd
Dongguan UNIMETRO Precision Machinery Co, Ltd adalah pemasok profesional produk metrologi dengan pengalaman 9 tahun.dan penjualan mesin pengukuran penglihatan, mesin inspeksi alat, aksesori metrologi dan peralatan metrologi khusus.Kami juga mengintegrasikan sumber daya metrologi terbaik di dunia dan telah membangun rantai pasokan yang matang untuk peralatan dan produk metrologi lainnya.. Produk UNIMETRO telah dijual ke lebih dari 20 negara dan wilayah, dan memberikan layanan dan dukungan kami untuk pelanggan yang berbeda di industri yang berbeda seperti cetakan, injeksi plastik,elektronikUNIMETRO memiliki keunggulan utama kemampuan R & D yang luar biasa dan proses produksi yang berorientasi rinci.Kami memiliki lebih dari 15 paten untuk produk kami dan kami akan selalu menjaga posisi terdepan inovasi di industri metrologiProfesional, tulus, bertanggung jawab, dan jujur adalah karakter utama dari orang-orang UNIMETRO.UNIMETRO akan selalu menawarkan dukungan dan sumber daya terbaik kami kepada mitra kami!
