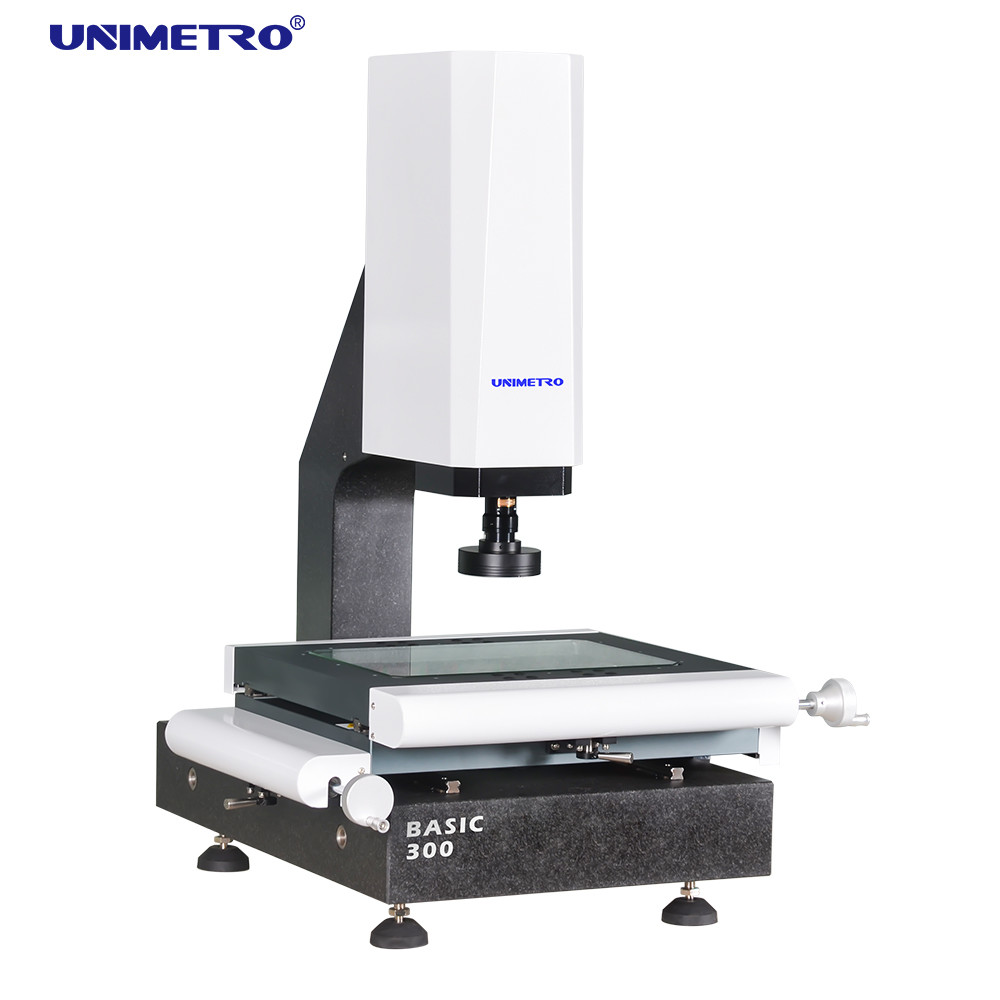

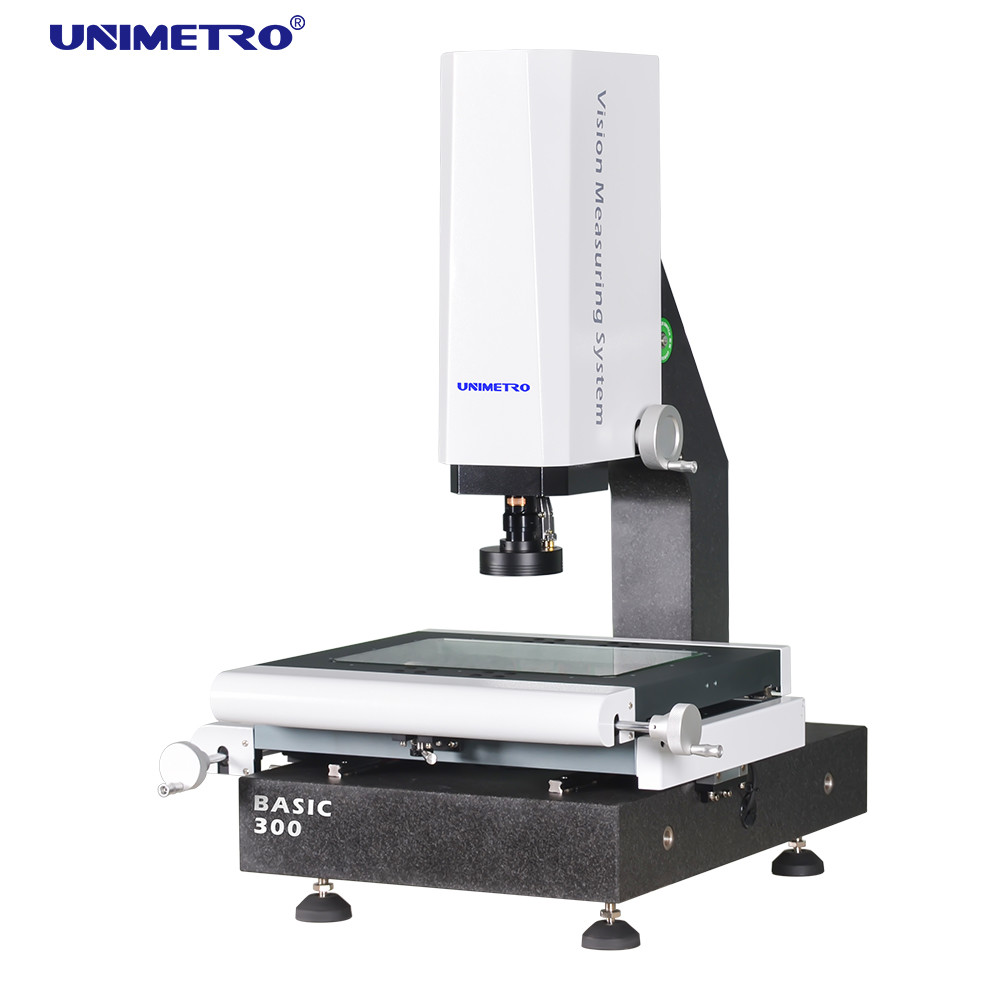

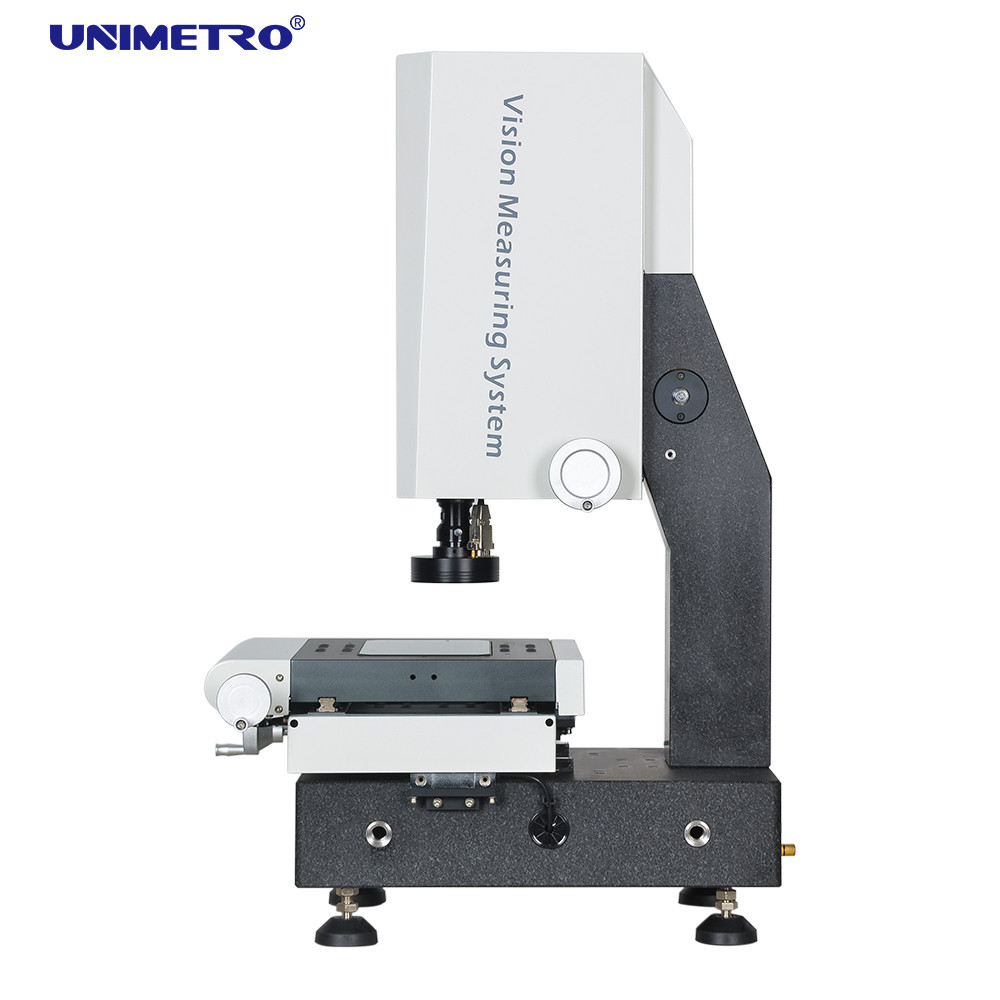

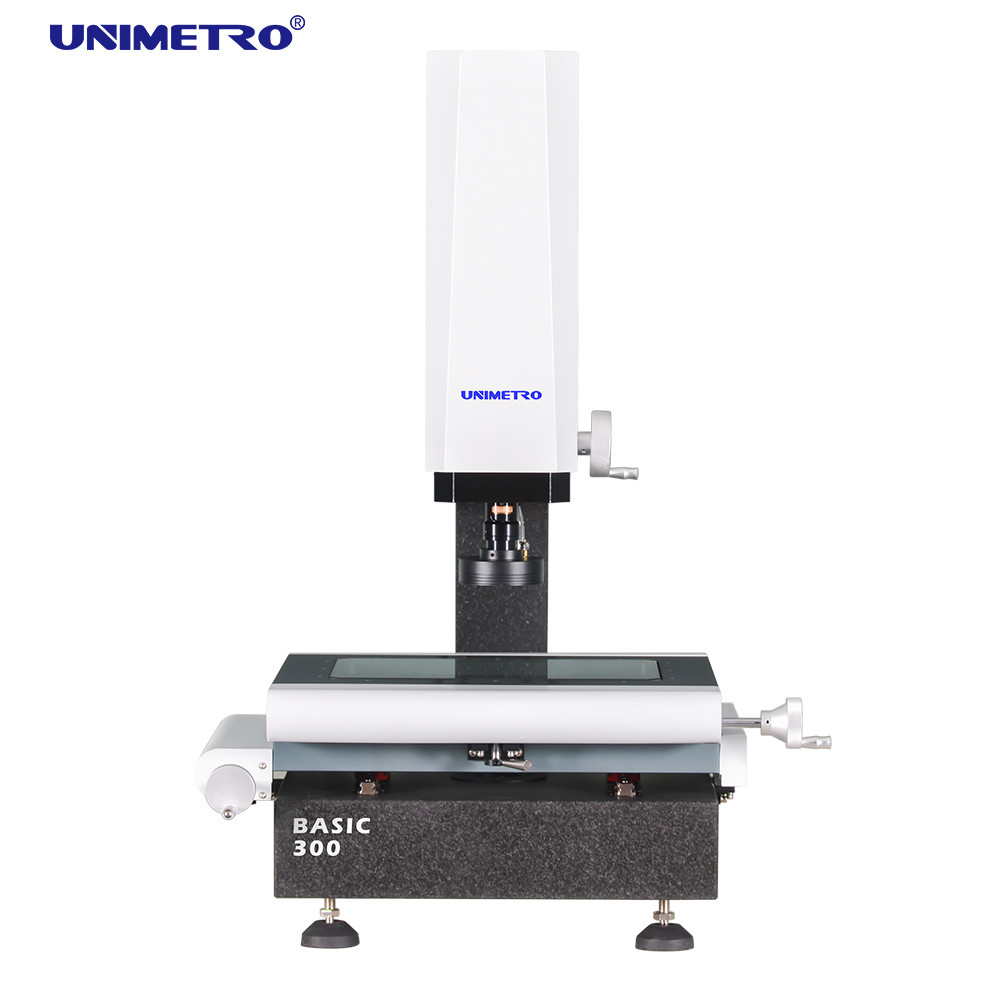

Mesin Pengukuran Optik Manual Untuk Pengukuran 2D

Mesin Pengukuran Optik Manual Untuk Pengukuran 2D

Mesin Pengukuran Optik Manual Untuk Pengukuran 2D
video
Mesin Pengukuran Optik Manual Untuk Pengukuran 2D
Detail produk:
Tempat asal: Cina
Nama merek: UNIMETRO
Sertifikasi: CE,ISO
Nomor model: Dasar
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: Discussible
Kemasan rincian: Kotak kayu
Waktu pengiriman: 5 ~ 15 hari
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 40
Kontak
Detil Deskripsi produk
Dimensi: 600 * 740 * 980mm Rentang pengukuran: 300 * 200 * 200mm
Mengukur akurasi: 2,5 + L / 100um Pengulangan: 2.5um
Bobot: 190 kg Resolusi skala linier: 0,5um (0,1um untuk opsi)
Cahaya Tinggi:

Mesin Pengukuran Optik Manual

,

Mesin Pengukuran Optik Resolusi Skala 0.5um

Mesin Pengukur Video Instrumen Optik Manual untuk Pengukuran 2d



Deskripsi

Mesin pengukur visi adalah alat yang digunakan untuk mengukur dimensi fisik secara akurat, akurasi hingga level mikron, yaitu alat ukur optik yang menggunakan kamera untuk menangkap gambar benda kerja, menganalisis piksel gambar dan menghitung dimensi 2D dengan software pengukur. .


◉ Mesin pengukur visi Seri BASIC dirancang dan dikembangkan oleh UNIMETRO, yang merupakan model populer yang cocok untuk sebagian besar aplikasi pengukuran dimensi 2D yang akurat dan pengguna akhir dari berbagai industri, seperti Mould, Electronics, Semi conductor, Plastic Injection, produk 3C, Medical care, Aviation ... dll. Ini adalah instrumen penting yang digunakan dalam proses kontrol kualitas produk Anda, memastikan keakuratan dimensi produk Anda, membuat produk Anda lebih kompetitif.
◉ BASIC series VMM adalah model paling umum untuk sebagian besar pabrik yang memproduksi suku cadang yang akurat.Ini cocok untuk aplikasi pengukuran sampel dalam jumlah kecil.Kontrol manual 3 sumbu, dengan perangkat lunak yang ramah pengguna, memungkinkan operator mengelola penggunaan alat berat dalam waktu yang sangat singkat.


◉ Menggunakan granit dengan akurasi dan stabilitas tinggi sebagai basis dan kolom mesin, dengan sensor linier resolusi tinggi 0,0005mm sumbu 3
---- Pastikan kinerja dan akurasi tinggi setiap mesin.
◉ Menggunakan cara pemandu linier HIWIN dan rel pemandu linier presisi tinggi, dengan tahap kerja aluminium dan pemrosesan permukaan anodisasi keras.
---- Memastikan kinerja dinamis tinggi dan penggunaan siklus hidup mesin yang panjang.
◉ Menggunakan kotak kontrol inti terintegrasi yang dikembangkan oleh UNIMETRO, untuk skala linier, kontrol cahaya, dan transfer sinyal probe sentuh.
---- Pastikan kabel dan perawatan mudah.Sangat meningkatkan stabilitas mesin.
◉ Lampu LED kontur yang dapat diprogram dengan jalur cahaya paralel, menghindari deformasi gambar.
---- Memastikan akurasi pengukuran.
◉ Dengan 8 bagian kontrol perangkat lunak lampu cincin LED, tawarkan beberapa sudut penerangan dan kecerahan.
---- Cocok untuk bagian dengan bentuk dan bahan yang berbeda.
◉ Parameter pencahayaan dapat direkam dalam program pengukuran bagian, pengguna tidak perlu menyesuaikan selama proses pengukuran.
---- Ramah dan mudah digunakan.



Area Aplikasi

◆ Industri cetakan

Manufaktur mobil

Industri medis

Manufaktur mekanis

Industri digital 3C

Produksi PCB

Dll

Mesin Pengukuran Optik Manual Untuk Pengukuran 2D 0   Mesin Pengukuran Optik Manual Untuk Pengukuran 2D 1   Mesin Pengukuran Optik Manual Untuk Pengukuran 2D 2



Konfigurasi Perangkat Keras

◆ Cara panduan linier HIWIN

◆ Tahap kerja aluminium dan anodisasi keras

◆ Kotak kontrol inti terintegrasi

◆ skala linier resolusi 3 sumbu 0.5um resolusi

◆ Kelompok lampu paralel LED multi fungsi

◆ Kamera CCD resolusi tinggi kelas industri

◆ Lensa zoom penyok manual 0,7-4,5X dengan pengulangan tinggi

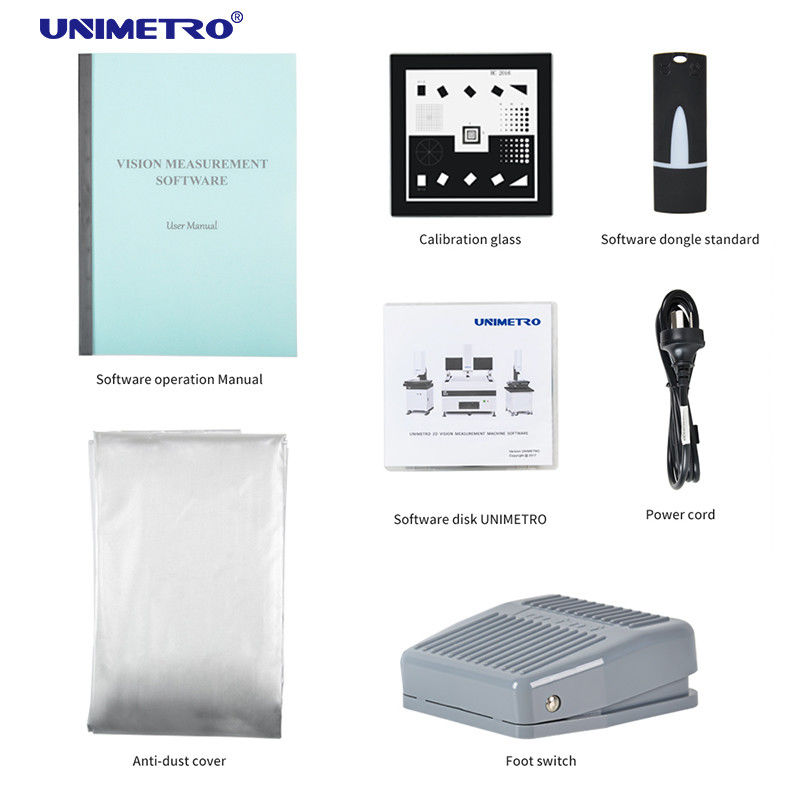

◆ Mendukung beberapa aksesori eksternal

Mesin Pengukuran Optik Manual Untuk Pengukuran 2D 3 Mesin Pengukuran Optik Manual Untuk Pengukuran 2D 4 Mesin Pengukuran Optik Manual Untuk Pengukuran 2D 5



Parameter


BASIC200
BASIC 300
BASIC400
BASIC500
Dimensi (mm) (L × W × H)
550 * 540 * 930
600 * 740 * 980
700 * 840 * 980
800 * 940 * 980
Rentang pengukuran (mm) (X × Y × Z)
200 * 100 * 150
300 * 200 * 200
400 * 300 * 200
500 * 400 * 200
Mengukur Akurasi (μm)
2,5 + L / 100
3,0 + L / 100
Pengulangan (μm)
2.5
3.0
Berat (kg)
140
190
240
290
Gambar dan Pengukuran
Kamera
Kamera CCD resolusi tinggi kelas industri
Lensa
0,7 ~ 4,5X lensa zoom penyok manual dengan pengulangan tinggi
Pembesaran
18 ~ 195 X
Bidang pandang
8,1 mm ~ 1,3 mm
Jarak kerja
80 mm
Resolusi skala linier
0,5μm (0,1μm Opsional)
Sistem mengemudi
Kontrol manual X / Y / Z.
Penerangan
LED yang dapat diprogram 8 bagian / lampu permukaan cincin satu bagian, lampu kontur LED paralel





Ikhtisar Perangkat Lunak



Perangkat lunak UNIMETRO INSPECT3D dengan UI yang ramah pengguna, mudah dipelajari, fungsi yang kuat, memungkinkan pengguna untuk mencapainya
pengukuran cepat dan tepat.Perangkat lunak ini menawarkan UI bahasa Inggris penuh, juga memungkinkan pengembangan bahasa baru.


◉ Masukkan file CAD dan ukur

◉ Larik bagian dan pengukuran makro
◉ Fokus otomatis dan pengukuran ketinggian
◉ Fungsi navigasi membantu menemukan lokasi dengan cepat
◉ Fungsi pengukuran geometris yang kuat
◉ Beberapa laporan data dan fungsi output data grafis


◉ Program pengguna yang fleksibel

◉ Membuat elemen referensi
◉ Fungsi pendeteksian tepi yang kuat
◉ Mendukung beberapa aksesori eksternal
◉ Perhitungan otomatis dari elemen toleransi geometris
◉ Mengukur produksi yang rumit dengan cepat dan nyaman

Mesin Pengukuran Optik Manual Untuk Pengukuran 2D 6

T: Apakah Anda pabrik atau perusahaan dagang?

A: Kami adalah pabrik dan memberi Anda balasan tercepat dalam 24 jam.


T: Apa perusahaan Anda terutama?
A: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur Koordinat, perlengkapan CMM & VMM, dll.

T: Bagaimana Cara Memilih Spesifikasi yang Sesuai?
J: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukurnya
instrumen dengan spesifikasi yang sesuai.

T: Apakah Anda menerima layanan yang disesuaikan?
A: Pastikan!Kami dapat menyediakan tidak hanya mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.

T: Apa masa garansi Anda?
A: Masa garansi produk kami adalah 2 tahun.Kualitas produk kami sangat stabil, dan kami telah banyak meningkatkan pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami.
