Sistem Pengukuran Penglihatan Satu Tombol Menampilkan Lensa Optik Telesentris Ganda Resolusi Tinggi

One-Button Vision Measurement System Featuring High-Resolution Double Telecentric Optical Lens

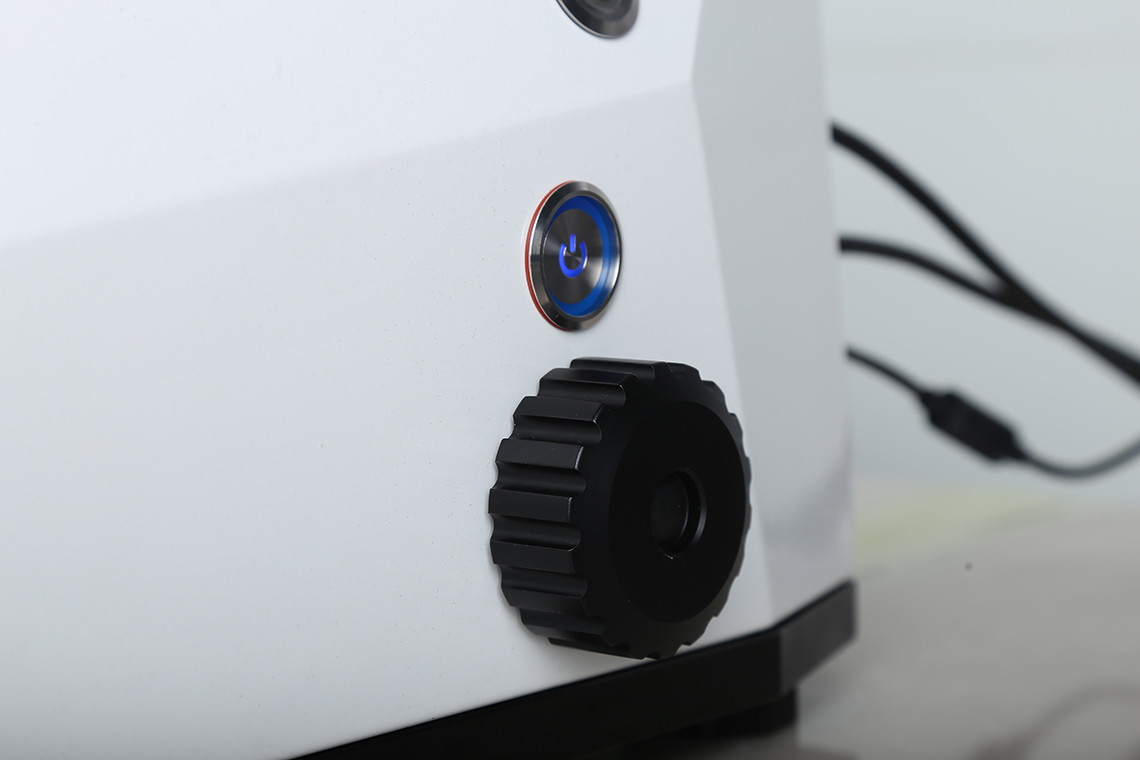

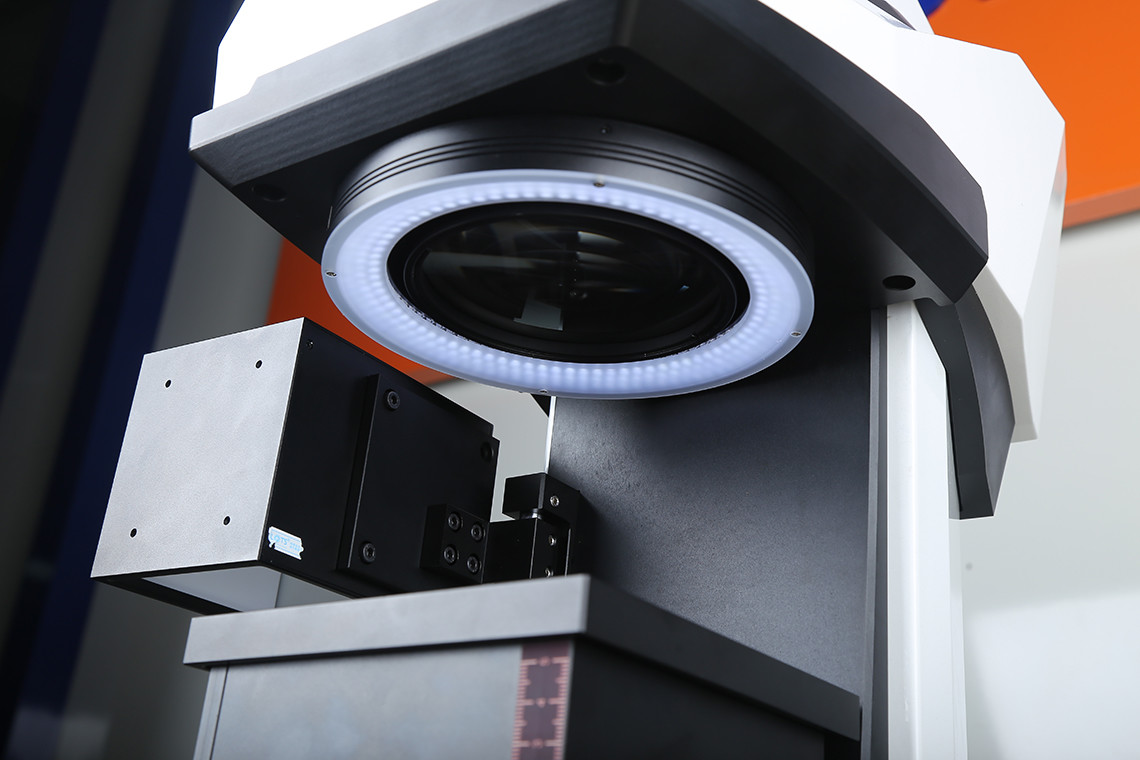

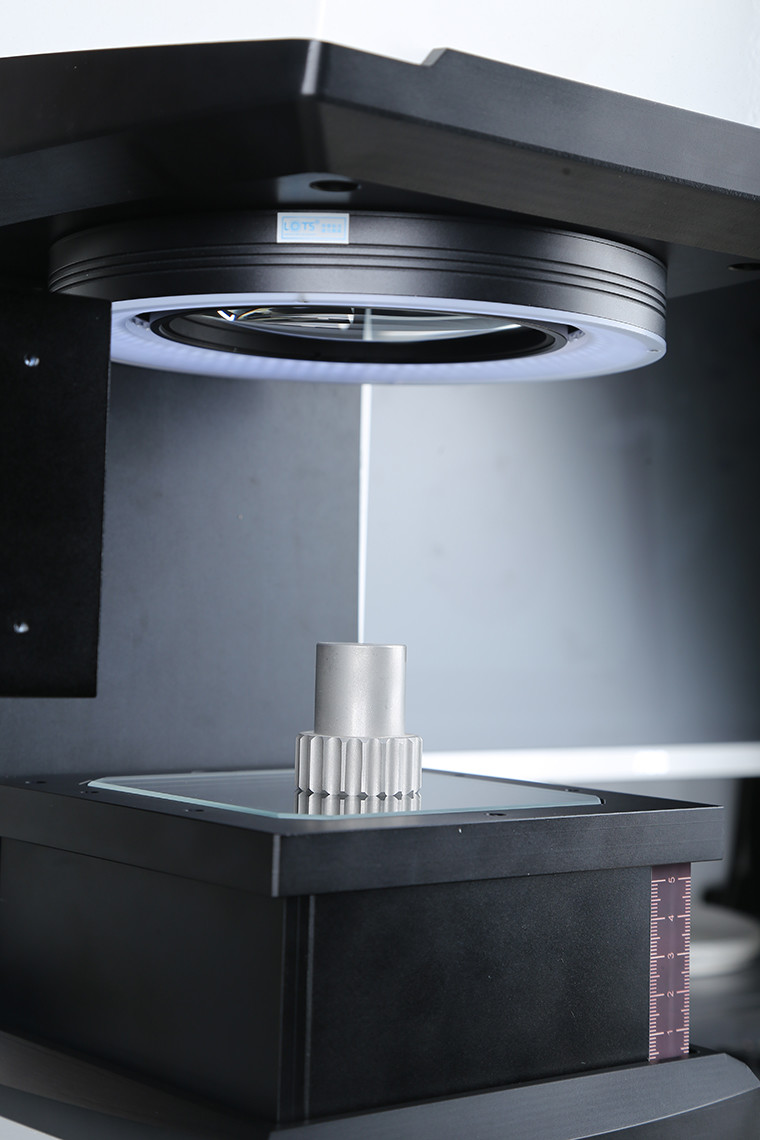

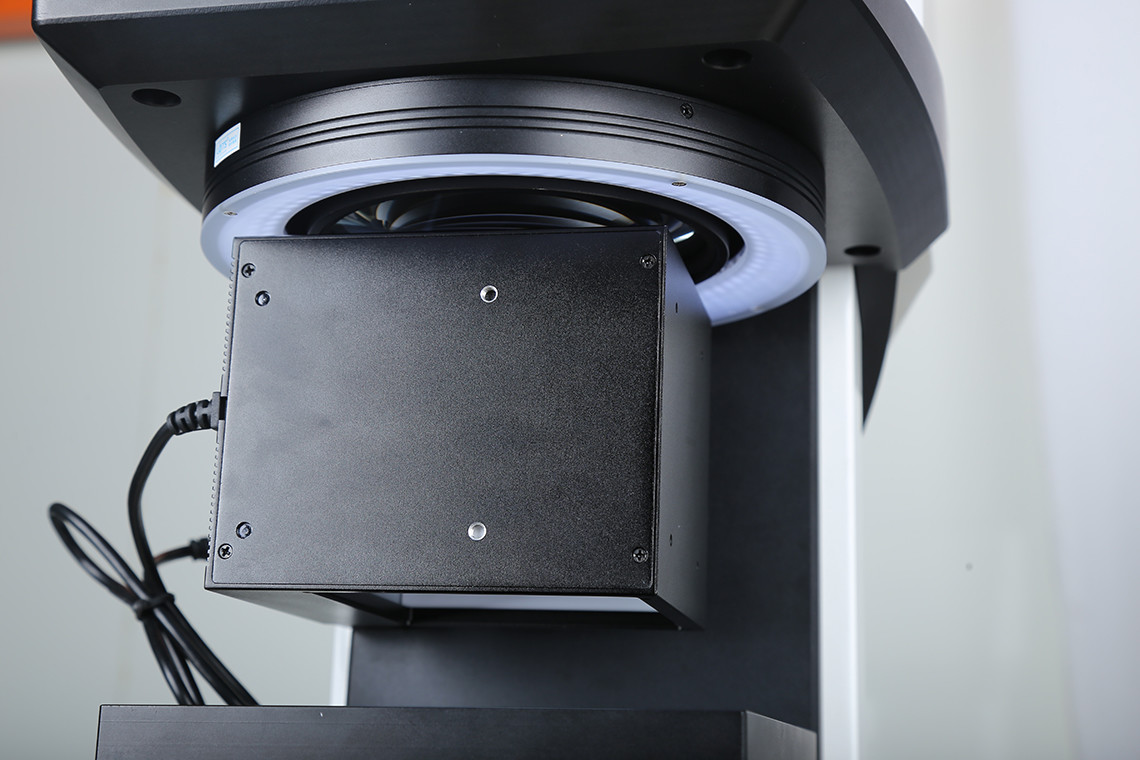

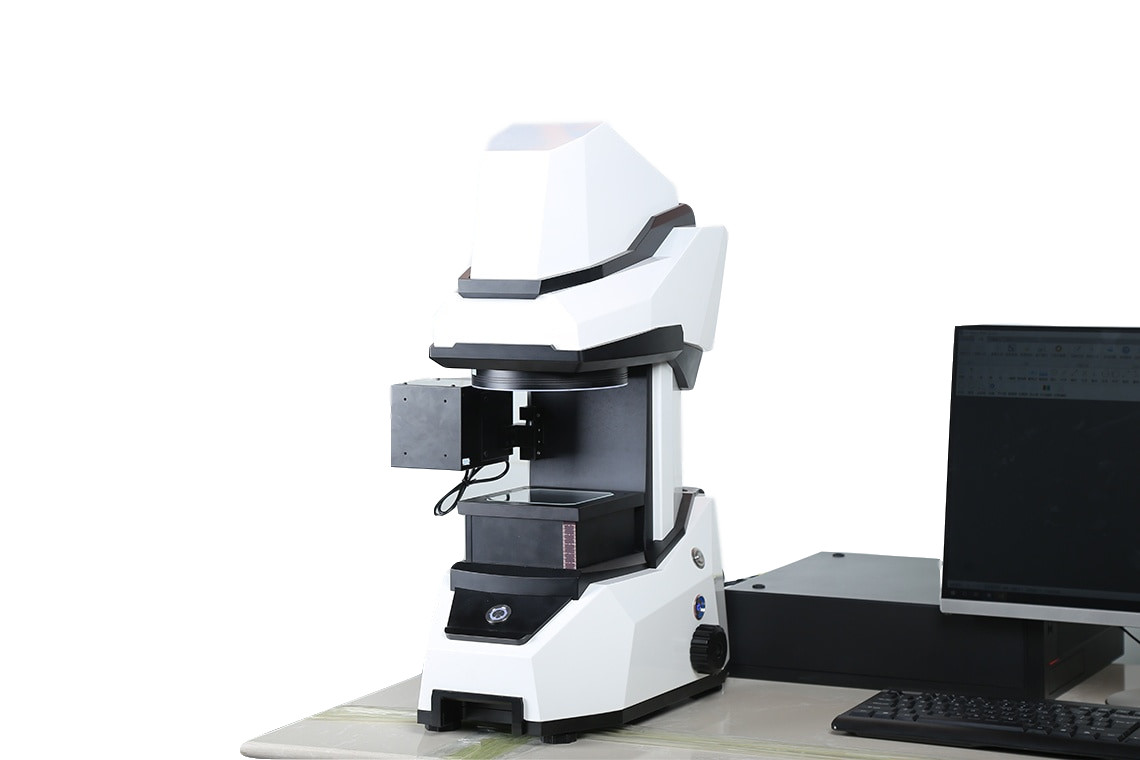

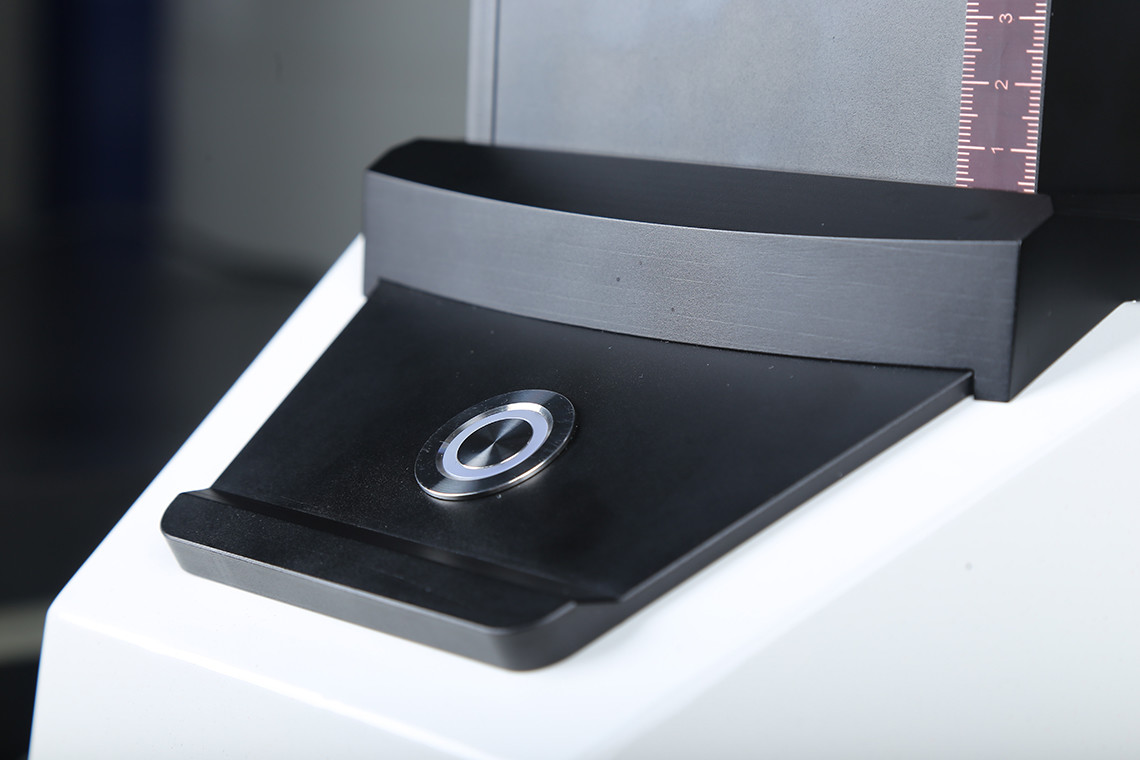

One-Button Vision Measurement System Featuring High-Resolution Double Telecentric Optical Lens One-Button Vision Measurement System Featuring High-Resolution Double Telecentric Optical Lens One-Button Vision Measurement System Featuring High-Resolution Double Telecentric Optical Lens One-Button Vision Measurement System Featuring High-Resolution Double Telecentric Optical Lens One-Button Vision Measurement System Featuring High-Resolution Double Telecentric Optical Lens One-Button Vision Measurement System Featuring High-Resolution Double Telecentric Optical Lens
Informasi Dasar
Tempat asal: Dongguan
Nama merek: UNIMETRO
Nomor model: OMQ100
Kuantitas min Order: 1
Harga: Discussible
Syarat-syarat pembayaran: T/T
Harga terbaik Hubungi sekarang
Informasi Detail
Rentang Bergerak sumbu Z: 45mm Jangkauan: 83*55mm
Dimensi eksternal: 500*380*750mm Berat: 28kg
Bantalan: 3 Pembesaran: 0,088X
Ketepatan: ±(3+L/50) Satuan Tampilan Minimal: 0,0001mm
Jarak Kerja sumbu Z: 120mm Sensor Gambar: Kamera industri 6 megapiksel
Menyoroti:

mesin pengukur penglihatan

,

sistem pengukuran penglihatan

,

Mesin Pengukur Visi Satu Tombol

Deskripsi Produk

Sistem pengukuran penglihatan dengan satu tombol dengan lensa optik telesentris ganda resolusi tinggi
Mesin pengukuran visi instrumen pengukuran satu tombol berkualitas tinggi untuk pengukuran mudah di lingkungan pabrik.Instrumen pengukuran satu tombol seri OMQ100 memiliki teknologi lensa optik resolusi tinggi telecentric ganda, dikombinasikan dengan algoritma analisis gambar presisi tinggi, dan terintegrasi ke dalam prinsip pengukuran flash satu tombol.,melakukan pengukuran evaluasi, dan menghasilkan laporan sesuai dengan bentuk benda kerja.
OMQ100 series vision measurement system front view OMQ100 series vision measurement system side view
Keuntungan Produk
Instrumen pengukuran tradisional seperti proyektor, instrumen pengukuran gambar, mikroskop alat, profilers, vernier calipers,dan mikrometer menghadapi banyak tantangan termasuk waktu yang memakan posisi objek, posisi asal, waktu operasi batch yang panjang, hasil yang tidak konsisten antara operator yang berbeda, dan manajemen statistik data yang rumit.
Instrumen pengukuran satu tombol seri OMQ100 memecahkan masalah sulit ini dengan keuntungan berikut:
  • Pencocokan otomatis:Program sekali untuk kategori produk, menyimpan secara permanen, dan secara otomatis cocok selama pengukuran.
  • Pengukuran otomatis:Dapat bekerja sama dengan lengan robot untuk mencapai pengukuran otomatis sepenuhnya.
  • Kalibrasi sederhana:Hanya satu kunci kalibrasi fungsional yang diperlukan, memastikan akurasi pengukuran melalui kalibrasi multi-sudut, omnidirectional, dan full-field.
  • Mudah Digunakan:Desain perangkat lunak manusiawi dan cerdas yang membutuhkan operasi pengguna minimal - mudah dipelajari dan digunakan.
  • Fungsi pengukuran:Pengukuran dua dimensi dari titik, garis, lingkaran, busur, sudut, jarak titik-ke-garis, dan jarak garis-ke-lingkaran.
  • Menghemat data secara otomatis:Hasil pengukuran disimpan secara otomatis ke komputer termasuk tanggal, nomor batch produk, dan informasi lainnya.
  • Pemindaian Kontur:Cepat memindai kontur dan mengekspor file DXF.
Perangkat Lunak Pengukuran
Software Interface
OMQ100 measurement software interface
Mode Pengukuran
Modus pengukuran dibagi menjadi pengukuran satu benda kerja dan pengukuran beberapa benda kerja.Sistem dapat secara otomatis mencari template pengukuran set dengan satu tombol dan cepat dan akurat mengukur batch.
Bidang Aplikasi
Instrumen pengukuran satu tombol seri OMQ100 cocok untuk mesin, elektronik, cetakan, cetakan injeksi, perangkat keras, karet, peralatan listrik tegangan rendah, bahan magnetik,pencetakan presisi, konektor, terminal, ponsel, peralatan rumah tangga, papan sirkuit cetak, perangkat medis, jam, alat pemotong, dan bidang lainnya.
Mobile glass measurement application 3C hardware measurement application Gear measurement application Medical bone nail measurement application Spring and sealing ring measurement application RFID electronic tag measurement application Vision measurement system application example 1 Vision measurement system application example 2 Vision measurement system application example 3 Vision measurement system application example 4
Spesifikasi
Model OMQ100M OMQ100C OMQ100D
Jangkauan Gerak sumbu Z (mm) 45 60
Jangkauan (mm) 83×55 83×63 83×63/40×30
Dimensi eksternal (mm) 500×380×750
Berat (kg) 28 30
Bantalan (kg) 3
Sensor gambar Kamera industri 6 megapixel Kamera industri 12 megapiksel 0.088X: 12 megapixel kamera industri
0.176X: Kamera industri 12 megapixel
Lensa Kamera Lensa optik telesentris ganda Lensa optik telesentris ganda ganda tingkat ganda
Perbesar 0.088X 0.088X+0.176X
Keakuratan (μm) ±(3+L/50) ± 2,5+L/50) 0.088X: ± 2,5+L/50)
0.176X: ± 1,5+L/50)
Unit tampilan minimum (mm) 0.0001
Jarak kerja sumbu Z (mm) 120
Sumber Cahaya Sumber cahaya yang dapat diprogram 200 tingkat. 201 - Lampu kontur: sumber cahaya paralel telecentric. Lampu permukaan: sumber cahaya cincin (opsional, cahaya koaksial eksternal)
Pengolahan Gambar IVT-VISION-OneKey
Perangkat lunak Suhu: 22°C±2°C Kelembaban: 30~80%
Lingkungan Kerja Getaran: <0,002mm/s, <15Hz
Sumber Daya 220V/50Hz
Rincian pemilihan:
  • OMQ100M Opsional pencocokan: 12 juta kamera industri (berbagai: 83 x 63), 20 juta kamera industri (berbagai: 100)
  • OMQ100C Opsional pencocokan: 20 juta kamera industri (berbagai: 100)
  • OMQ100D-0.088X Opsional pencocokan: 20 juta kamera industri (berbagai: 100)
  • Pemilihan 20 juta kamera industri (range: 100): (+3+L/50)
  • Blok standar digunakan sebagai produk yang diuji
