Detail produk:
Tempat asal: Cina
Nama merek: UNIMETRO
Sertifikasi: CE,ISO
Nomor model: Ultra
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: Discussible
Kemasan rincian: Kasus kayu
Waktu pengiriman: hari kerja 5
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 30 per bulan
Kontak
Detil Deskripsi produk
Nama Produk: Sistem Pengukuran Visi Gerakan: X, Y, Z Otomatis
Petir: Lampu Cincin LED Berwarna Warna 40 bagian Kamera: Kamera CCD warna kelas industri
Resolusi skala linier: 0.1um Jarak kerja: 108mm
Ketepatan: 2,5 + L / 200um Pengulangan: 2.5um
Penerangan: Lampu permukaan cincin LED 8 bagian yang dapat diprogram,
Cahaya Tinggi:

mesin pengukur visi

,

sistem pengukuran visi

Sistem Pengukuran Visi Otomatis Kamera Bergerak LED Warna Cincin Cahaya Linear Slide Way HD

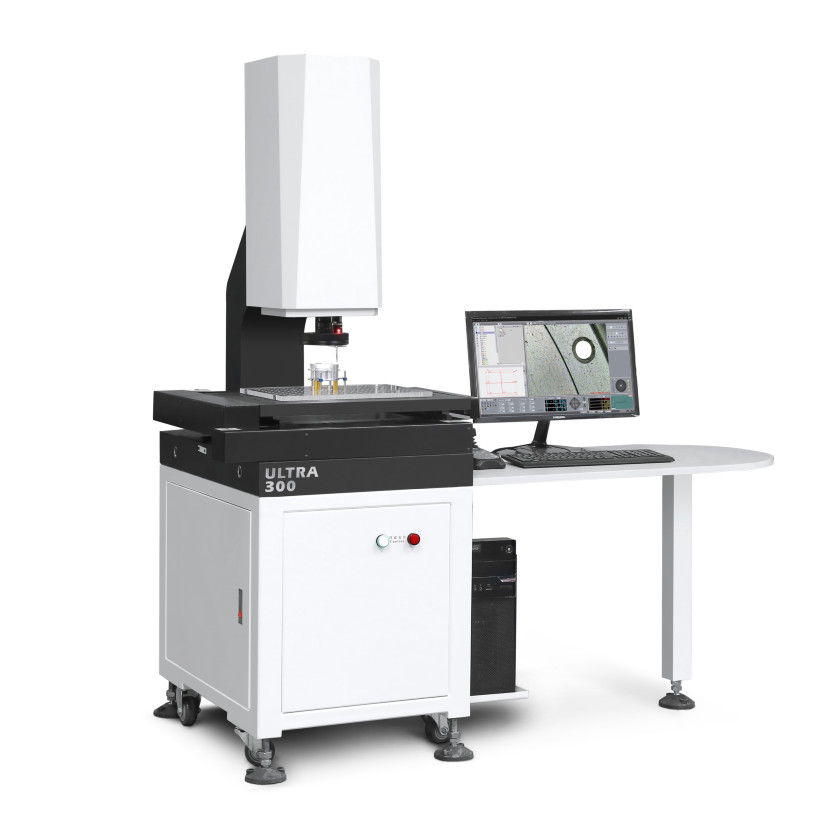

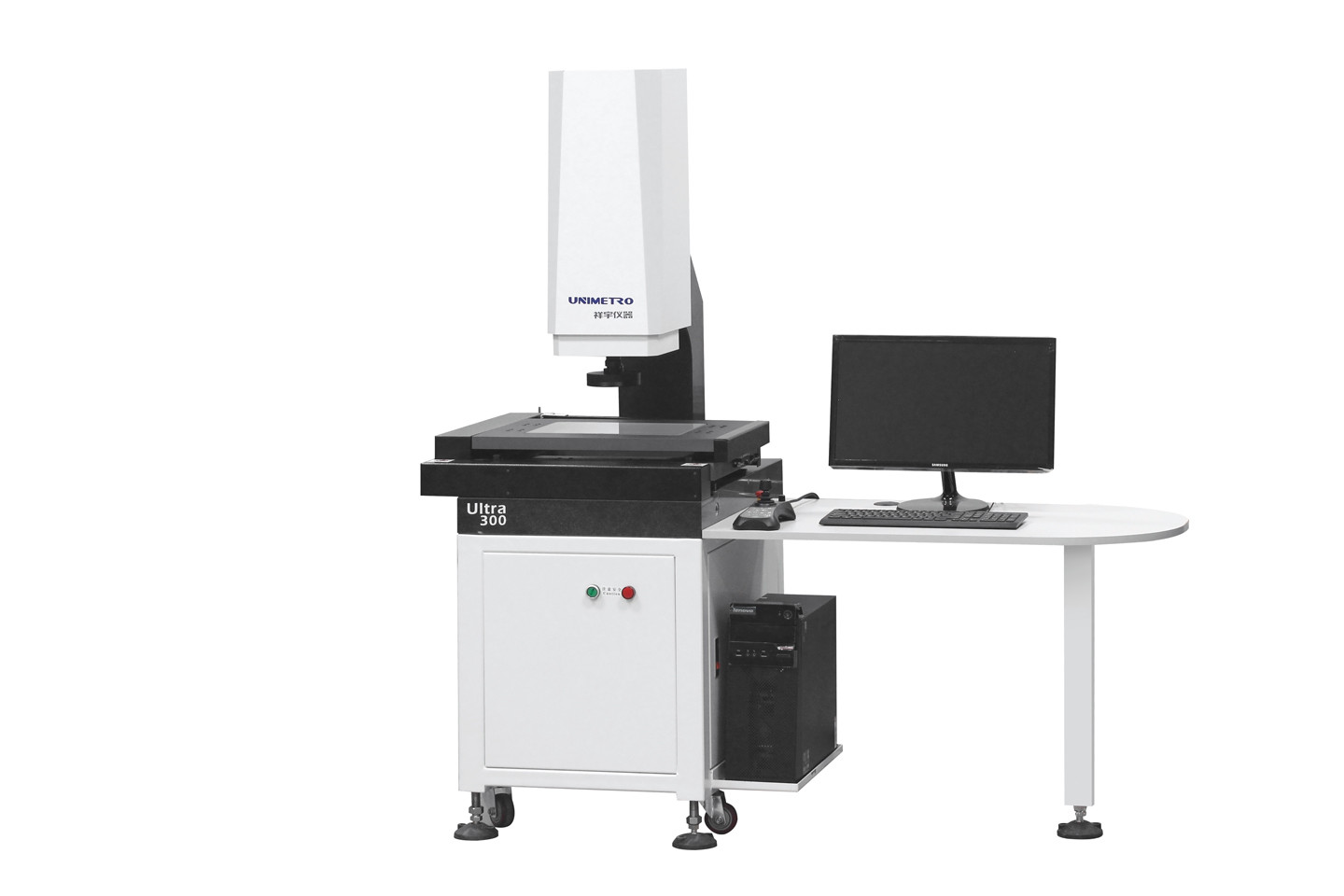

Sistem Pengukuran Visi seri ULTRA adalah mesin pengukur visi otomatis penuh akurasi tinggi kantilever yang dikembangkan untuk pengukuran GD&T dengan kontrol bermotor otomatis tiga sumbu.Ini dilengkapi dengan pemfokusan otomatis, kontrol pencahayaan otomatis, dan pergerakan otomatis konfigurasi perangkat keras dan perangkat lunak untuk membuat pengukuran dimensi linier dan geometris dengan cepat dan akurat.

Sistem Pengukuran VisiKarakteristik Produk:
◆ Kontrol detail kualitas
1) Basis dan kolom granit, stabilitas yang sangat baik;
2) Tahap kerja aluminium, buat kontrol gerak bereaksi cepat dan fleksibel;
3) Tahap kerja dengan pemrosesan permukaan oksidasi keras anti gores;
4) Standar dengan panduan linier presisi, sekrup bola gerinda dan motor servo AC dll., Untuk memastikan ketepatan dan stabilitas sistem gerak;
5) Sistem kontrol terintegrasi, tertanam dengan kontrol gerak, dan semua kontrol sinyal sebagai iluminasi dan pembacaan skala linier, memastikan kinerja mesin sangat stabil.

◆ Konfigurasi kinerja tinggi
1) XYZ tiga sumbu kontrol otomatis CNC dan posisi akurat;
2) 1 um skala linier kaca presisi tinggi untuk memastikan akurasi posisi dan akurasi pengukuran sistem;
3) Kamera warna resolusi tinggi GIGA untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
4) Lensa zoom klik resolusi tinggi 6,5x, penggandaan akurat dan koreksi piksel satu kali hanya diperlukan;

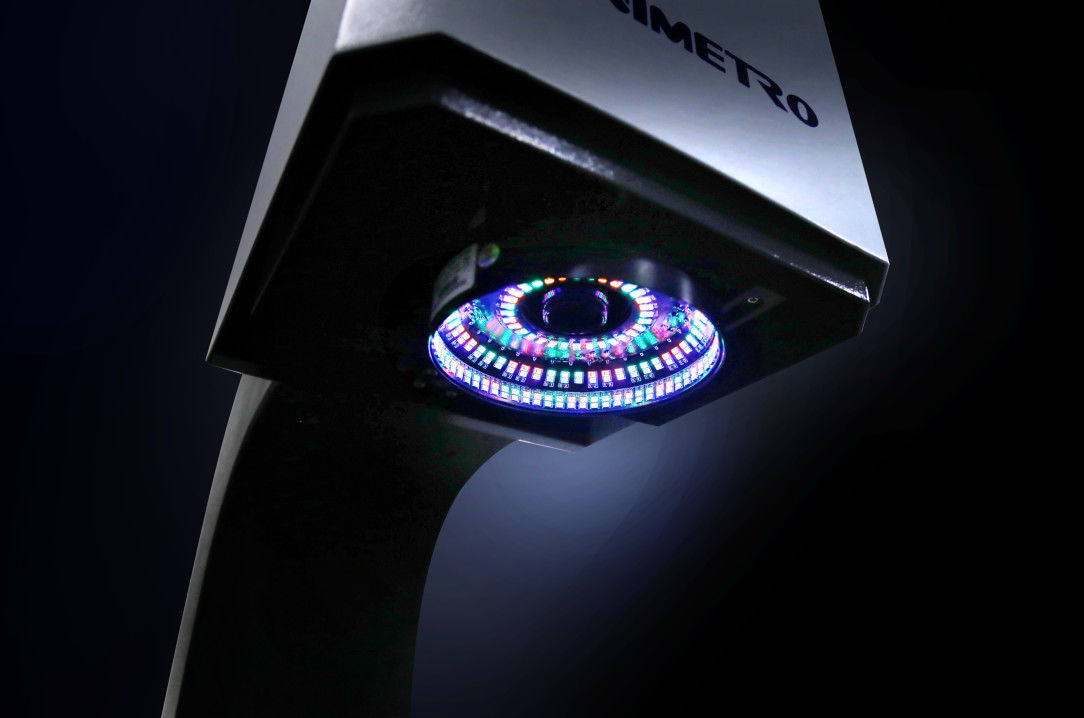

5) Dengan permukaan yang dapat diprogram 5-ring 8-divisi LED Cold Illumination dan kontur LED paralel illumination dan built-in intelligent light adjustment, secara otomatis dapat mengontrol kecerahan dalam 8-divisi dan mewujudkan penyesuaian kecerahan 256 level secara cerdas.

Sistem Pengukuran Visi Otomatis Kamera Bergerak LED Warna Berwarna Linear Slide Way HD 0
◆ Perangkat lunak pengukuran yang efisien
1) Dengan perangkat lunak pengukuran komposit RasionalVue External-Array, seri ULTRA mampu menawarkan fungsi pengukuran komposit 2D / 3d yang kuat;
2) Antarmuka operasi yang sederhana dan mudah dipahami membuat pengukuran lebih sederhana dan efisien;
3) Program pengukuran otomatis dapat diatur untuk menyelesaikan pengukuran batch secara efisien dan cepat.

◆ Ekspansibilitas yang fleksibel
1) Berbagai jenis sensor non-kontak dan sistem pemasangan cepat untuk opsi, yang dapat memenuhi persyaratan pengukuran yang berbeda dari pelanggan yang berbeda

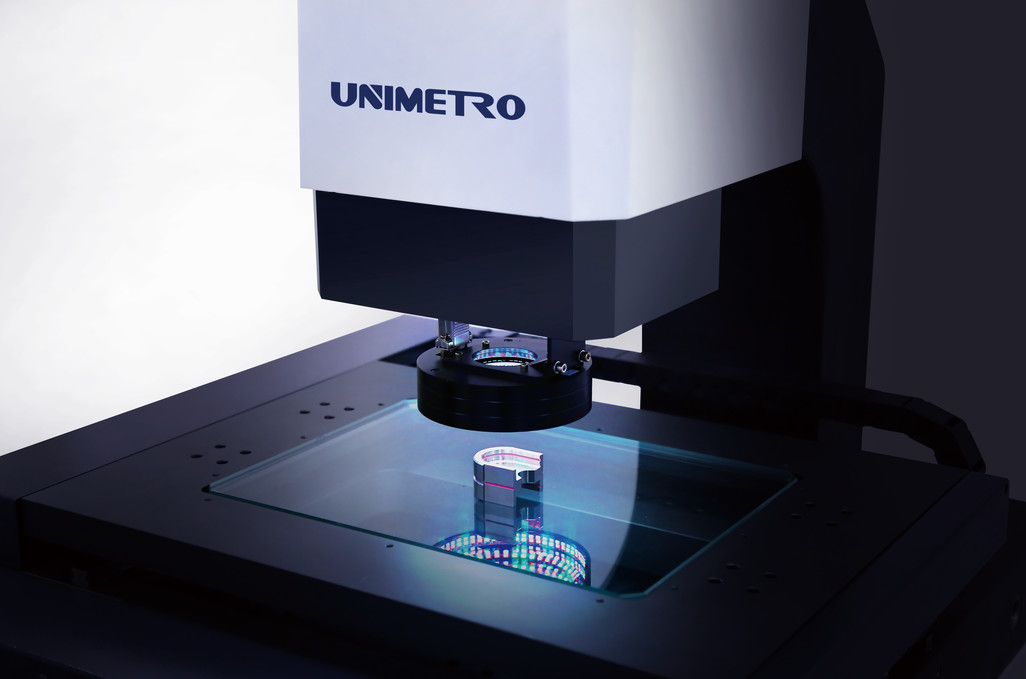

2) Lampu cincin LED warna Mavable tersedia untuk seri ULTRA, yang membuat seri lebih fleksibel dan kuat ke berbagai bagian dengan berbagai jenis bahan atau bentuk, menawarkan aplikasi pengukuran yang lebih kuat.
3) Berkat perluasan fleksibel seri ULTRA, ini kompatibel dengan probe sentuh, sensor pengukur non-kontak dan lengan robot, sangat meningkatkan efisiensi pengukuran.

Produk Sistem Pengukuran Visi Parameter:

Nama Produk Sistem Pengukuran Visi Otomatis Seri ULTRA
Model ULTRA 300 ULTRA 400 ULTRA 500 ULTRA 600
Perjalanan sumbu X / Y. 300x200mm 400x300mm 500x400mm 600 * 500mm
Perjalanan sumbu Z. 200mm (dapat dinaikkan sesuai dengan kebutuhan pelanggan)
Skala Linear sumbu X / Y / Z-3 Resolusi Skala Linear Kaca: 0.1um
Mode Bimbingan Panduan linier presisi, panduan slider ganda jalur ganda.

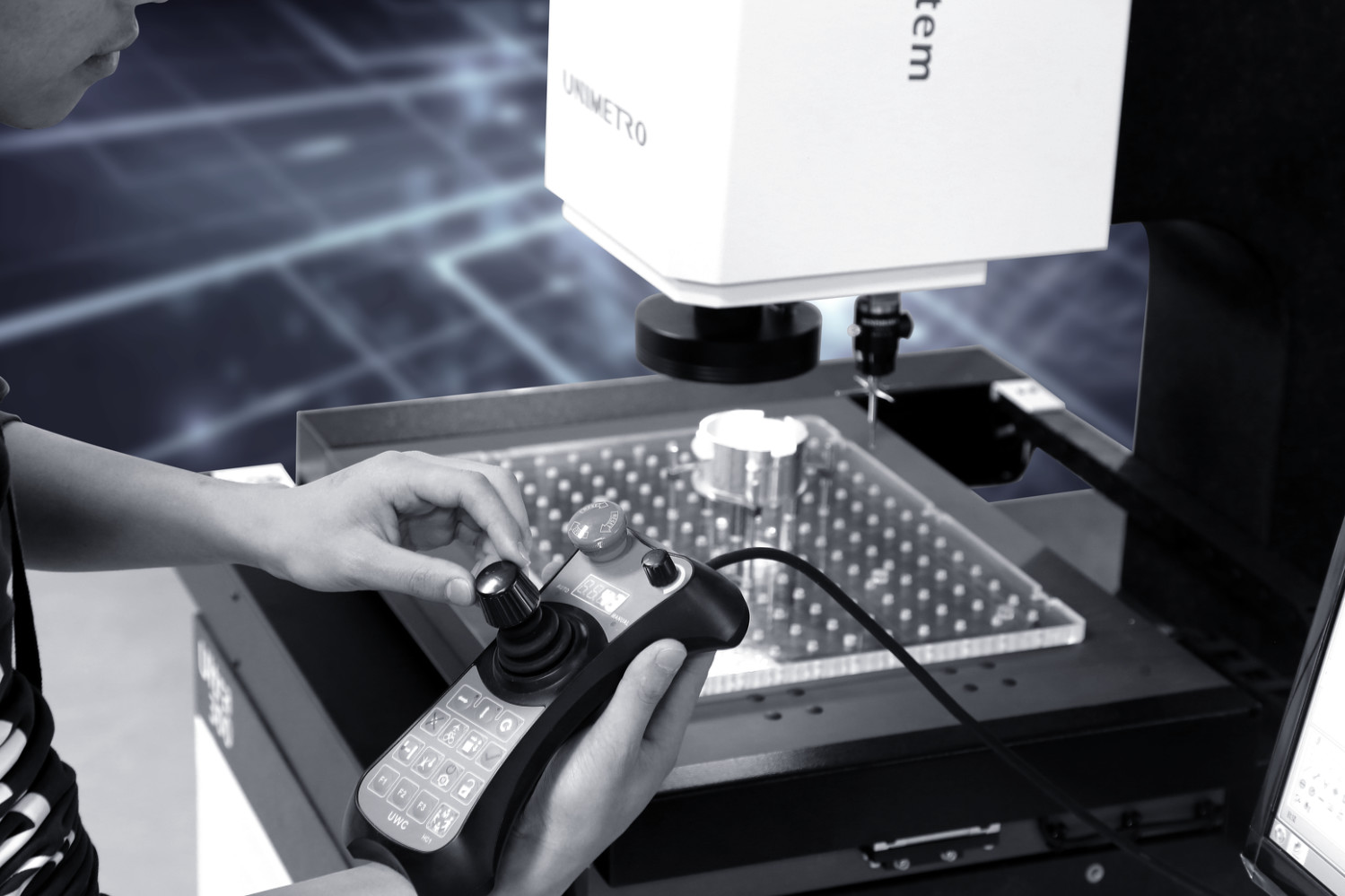

Mode operasi Pengontrol joystick, pengoperasian Mouse, program deteksi otomatis.
Ketepatan Sumbu XYZ: ≤2.5 + L / 200um
Pengulangan ± 2.5um

Video

Sistem

CCD Kamera CCD Berwarna definisi tinggi 1/3 "
Lensa

6,5X melanjutkan lensa zoom klik;Pembesaran Optik: 0,7X-4,5X;

Pembesaran Video: 26X ~ 172X (monitor 21,5 inci)

Bidang

Lihat (mm)

(D * H * V)

Pembesaran 0,7X 1X 2.0X 3,0X 4X 4,5X
1/3 "CCD 8.57x6.86x5.14 6.00x4.80x3.60 3.00x2.40x1.80 2.00x1.60x1.20 1,50x1,20x0,90 1,33x1,07x0,80

Penerangan

Sistem

Kontur Pencahayaan kontur paralel LED
Permukaan 0 ~ 255 Penerangan permukaan LED 5-ring 8-divisi yang dapat disesuaikan tanpa langkah
Mengukur Software UNIMETRO 2D Perangkat Lunak Pengukur Otomatis Penuh
Kapasitas beban 25Kg
Lingkungan kerja

Suhu 20 ℃ ± 2 ℃, Kisaran Kelembaban <2 ℃ / jam,

Kelembaban 30 ~ 80%, Getaran <0,002g, <15Hz

Sumber Daya listrik 220V / 50Hz / 10A
Dimensi D (W * D * H) 1600 * 780 * 1700 1750 * 920 * 1700mm 1900x1080x1700mm 1050 * 1280 * 1700mm
Berat bersih 380Kg 450Kg 600Kg 800kg

* L mengukur panjang (mm), akurasi mekanis sumbu Z dan akurasi fokus terkait dengan permukaan benda kerja.
* Pembesaran adalah nilai perkiraan, ini terkait dengan dimensi monitor dan resolusi.
* Bidang pandang (mm) = (diagonal * Horizontal * Vertikal)
* Objektif 0,5X atau 2X tersedia opsional, dan realisasikan pembesaran gambar: 13X ~ 86X atau 52X ~ 344X.



Sistem Pengukuran Visi Fungsi Software:

◉ Masukkan file CAD dan ukur
◉ Larik bagian dan pengukuran makro
◉ Fokus otomatis dan pengukuran ketinggian
◉ Fungsi navigasi membantu menemukan lokasi dengan cepat
◉ Fungsi pengukuran geometris yang kuat
◉ Beberapa laporan data dan fungsi output data grafis


◉ Program pengguna yang fleksibel
◉ Membuat elemen referensi
◉ Fungsi pendeteksian tepi yang kuat
◉ Mendukung beberapa aksesori eksternal
◉ Perhitungan otomatis dari elemen toleransi geometris
◉ Mengukur produksi yang rumit dengan cepat dan nyaman



Sistem Pengukuran Visi Otomatis Kamera Bergerak LED Warna Berwarna Linear Slide Way HD 1
