Sistem Pengukuran Kehalusan dan Kontur dengan Sensor Kekasaran Jarak Luas, Bebas Panduan
Sistem Pengukuran Kontur Penguji Kekasaran Permukaan
Evaluasi kekasaran, kehalusan, profil, dan banyak parameter lainnya dengan Mesin Pengukur Kekasaran dan Kontur kami yang menampilkan Sensor Kekasaran Non-panduan Jarak Luas.
Dasar-dasar Analisis Pengukuran Permukaan
Semua permukaan mengandung elemen yang dapat diukur termasuk ukuran, bentuk, kekasaran, dan kehalusan. Komponen presisi tinggi memerlukan analisis semua elemen ini:
- Dimensi: Bentuk fungsional permukaan yang ditentukan oleh hubungan linier antara radius, sudut, jarak, dan fitur
- Bentuk: Penyimpangan dari bentuk permukaan target (datar, bola, kerucut, dll.), biasanya disebabkan oleh kesalahan mesin
- Kekasaran: Disebabkan oleh faktor-faktor seperti alat potong atau proses pemesinan
- Kehalusan: Efek mesin yang tidak ideal disebabkan oleh getaran, kekakuan yang tidak memadai, atau faktor proses tidak stabil lainnya
Fitur Seri SR2000
Keseimbangan kinerja dan biaya terbaik dengan rasio harga/kinerja yang unggul:
- Sensor induktif jarak luas tanpa timbal standar
- Evaluasi komprehensif kekasaran, kehalusan, profil, dan berbagai parameter

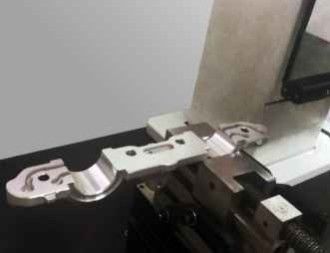

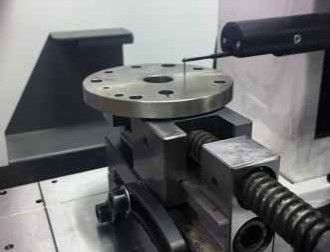

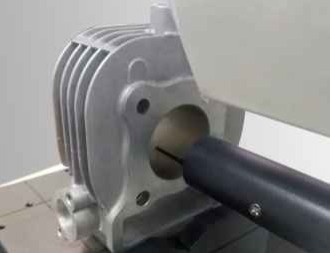

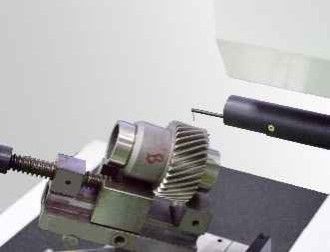

Studi Kasus Pengukuran
Spesifikasi SR2023G-tbo
| Parameter | Spesifikasi |
|---|
| Rentang Pengukuran Sumbu X | 120mm |
| Rentang Pengukuran Sumbu Z | 420mm |
| Rentang Pengukuran Sumbu Z1 | ±620µm/262144:1 |
| Presisi Linier Parameter Kekasaran¹ | ±3% |
| Pengulangan | 1δ≤1nm |
| Panjang Potong | 0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Panjang Peringkat | λcX2,3,4,5,6,7 |
| Kebisingan Sisa | ≤0.12µm |
| Kecepatan Gerak Sumbu X | 0.05~20mm/s |
| Kecepatan Gerak Sumbu Z | 0.2~20mm/s |
Fungsi Pengukuran
Kekasaran: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Kehalusan: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Kontur Asli: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Komponen Sistem
Sensor Kekasaran Bebas Panduan Seri R
- Resolusi: 65536:1/262144:1
- Rentang: ±420µm/±620µm
- Presisi Linier: R:±4%/±3%
- Kebisingan Sisa: ≤0.007µm/≤0.005µm
- Referensi Kekasaran: Panduan, Tanpa timbal
- Sensor kekasaran tanpa kepala dengan karakteristik respons frekuensi yang sangat baik dan bandwidth sinyal yang luas
Opsi Driver
Driver Kebisingan Rendah Dsh / Driver Keramik Kebisingan Rendah Dch (Pilih sesuai kebutuhan Anda)
- Perjalanan Rel: 100-150mm/180~220mm
- Interval Angka: 0.05~2µm/0.05~5µm
- Kelurusan Kontur: 0.3µm/100mm
- Nilai Sisa Kekasaran: ≤0.005µm
- Kecepatan Gerak Maksimum: 20mm/s
- Kecepatan Pengukuran Minimum: 0.1mm/s
- Aktuator kebisingan rendah memenuhi persyaratan akurasi pengukuran profil untuk suku cadang standar
Komponen Kolom
Kolom Kecepatan Tinggi Cnf / Kolom Panjang Kecepatan Tinggi Cnfl (Pilih sesuai kebutuhan Anda)
- Rentang: 320~420mm / 520~620mm
- Kecepatan Gerak Maksimum: 20mm/s
- Kecepatan Gerak Minimum: 0.2mm/s
- Akurasi Pemosisian: 0.005mm
- Kolom kecepatan tinggi dengan desain rangka, ketahanan deformasi jangka panjang, struktur transmisi cepat presisi
Komponen Platform
Meja Mesin Ergonomis Integral Mpe
- Bahan: Marmer
- Spesifikasi: 500*800, 500*1000
- Desain integral dengan struktur ringkas, perawatan mudah, hemat ruang
- Desain ergonomis mengurangi kelelahan operator
