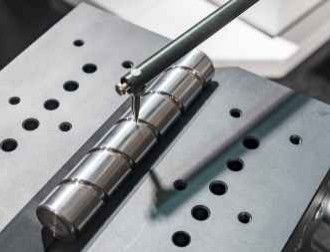

Sistem Pengukuran Kontur Digital Akurasi Tinggi untuk Roda Gigi, Pulley, dan Sekrup
Sistem Pengukuran Kontur Penguji Kekasaran Permukaan
Elemen yang dapat diukur dari semua permukaan meliputi ukuran, bentuk, kekasaran, dan gelombang. Banyak komponen profil tinggi memerlukan analisis semua elemen ini:
- Dimensi: Bentuk fungsional permukaan yang ditentukan oleh hubungan linier antara radius, sudut, jarak, dan fitur
- Bentuk: Deviasi dari bentuk target permukaan (datar, bola, kerucut, dll.), biasanya disebabkan oleh kesalahan mesin
- Kekasaran: Disebabkan oleh faktor-faktor seperti alat potong atau proses pemesinan
- Gelombang: Efek mesin yang tidak ideal disebabkan oleh getaran, kekakuan yang tidak memadai, atau faktor tidak stabil lainnya dalam proses
Fitur Seri SP2000
Keseimbangan kinerja dan biaya terbaik dengan rasio harga/kinerja yang unggul
- Sensor kontur digital presisi tinggi
- Pengukuran kontur presisi tinggi skala besar dan pengukuran profil mikro
- UNIMETRO secara inovatif menggunakan sensor digital baru yang memberikan akurasi linier hingga lima kali lebih baik daripada sensor encoder digital tradisional
- Kemampuan 10x untuk mengukur kontur kecil sambil memenuhi persyaratan pengukuran skala besar
- Aplikasi tipikal meliputi bantalan bola alur dalam, bantalan rol tirus, dan alur sekrup bola untuk pengukuran nilai R, deviasi konfigurasi, dan nilai Pt
Aplikasi Pengukuran

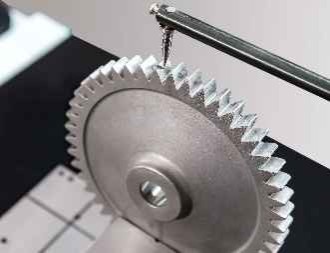

Roda Gigi

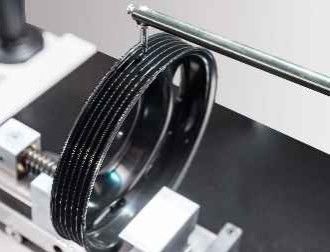

Pulley
Sekrup

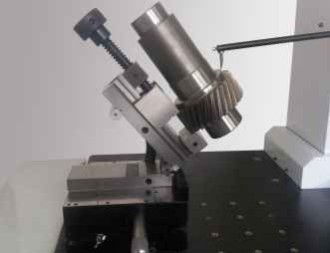

Roda Gigi Heliks
Spesifikasi Teknis
| Spesifikasi |
SP2012G-tdo |
| Rentang Pengukuran |
|
| Sumbu X |
120mm |
| Sumbu Z |
420mm |
| Sumbu Z1 |
±12.5mm |
| Akurasi |
|
| Presisi linier Z1 |
±(0.8+|0.15H|)μm |
| Busur |
±(1.5+R/12)μm |
| Sudut |
±1′ |
| Kelurusan |
0.5μm/100mm |
| Kecepatan Penggerak |
|
| Sumbu X |
0.05~20mm/detik |
| Sumbu Z |
0.2~20mm/detik |
Fungsi Pengukuran
Analisis profil termasuk elemen garis dari berbagai permukaan benda kerja, fitur titik, pengukuran jarak antara titik dan garis, analisis posisi elemen termasuk jarak, paralelisme, tegak lurus, sudut, kedalaman alur, lebar alur, radius. Mampu melakukan analisis kelurusan, analisis cembung, dan analisis profil komprehensif.
Komponen Sistem
Sensor: Sensor Profil Digital Kebisingan Rendah Seri PHP
- Resolusi: 0.02-0.1μm
- Rentang: ±7.5-±30μm
- Presisi Linier: ±(0.7+|0.05H|)μm
- Daya Pengukuran: 0.7kg
- Kebisingan curah yang sangat rendah untuk pengukuran profil mikro dalam rentang besar dengan linearitas yang sangat baik
Driver: Driver Kebisingan Rendah DSH / Driver Keramik Kebisingan Rendah DCH
- Perjalanan Rel: 100-150mm/180~220mm
- Interval Angka: 0.05~2μm/0.05~5μm
- Kelurusan Kontur: 0.3μm/100mm
- Nilai Sisa Kekasaran: ≤0.005μm
- Kecepatan Gerak Maksimum: 20mm/detik
- Kecepatan Pengukuran Minimum: 0.1mm/detik
- Aktuator kebisingan rendah memenuhi persyaratan akurasi pengukuran profil untuk suku cadang standar
Anggota Kolom: Kolom Kecepatan Tinggi CNF / Kolom Panjang Kecepatan Tinggi CNFL
- Rentang: 320~420mm / 520~620mm
- Kecepatan Gerak Maksimum: 20mm/detik
- Kecepatan Gerak Minimum: 0.2mm/detik
- Akurasi Pemosisian: 0.005mm
- Kolom kecepatan tinggi dengan desain rangka, konstruksi non-deformasi jangka panjang
Komponen Platform: Meja Mesin Ergonomis Integral MPE
- Bahan: Marmer
- Spesifikasi: 500*800, 500*1000
- Desain integral dengan struktur ringkas untuk perawatan yang nyaman
- Desain ergonomis mengurangi kelelahan operator
