Sistem Pengukuran Profil dan Kontur Permukaan Berbasis Sensor Induktif
Solusi Pengukuran Profil dan Kontur Permukaan
Semua permukaan mengandung elemen yang dapat diukur termasuk ukuran, bentuk, kekasaran, dan gelombang. Komponen presisi tinggi memerlukan analisis komprehensif dari semua elemen ini untuk memastikan kinerja dan kualitas yang optimal.
Elemen Pengukuran Permukaan
- Dimensi: Bentuk fungsional permukaan yang ditentukan oleh hubungan linier antara radius, sudut, jarak, dan fitur
- Bentuk: Penyimpangan dari bentuk permukaan target (datar, bola, kerucut, dll.), biasanya disebabkan oleh kesalahan mesin
- Kekasaran: Variasi tekstur permukaan yang disebabkan oleh alat potong atau proses pemesinan
- Gelombang: Efek mesin yang tidak ideal akibat getaran, kekakuan yang tidak memadai, atau faktor ketidakstabilan proses lainnya
Fitur Seri SE2000
Mencapai keseimbangan optimal antara kinerja dan biaya dengan rasio harga-kinerja yang luar biasa.
- Berbagai sensor induktif untuk aplikasi serbaguna
- Kemampuan pengukuran kontur presisi tinggi jarak pendek
- Pengukuran mikro-profil dengan akurasi luar biasa

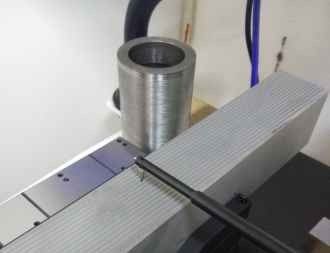

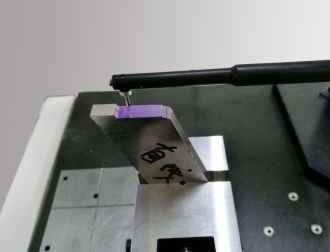

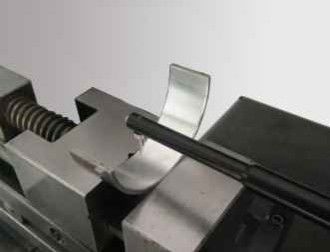

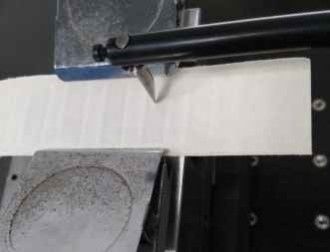

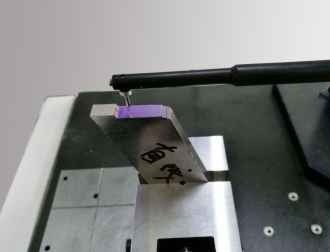

Aplikasi Pengukuran
Spesifikasi SE2022G-tbo
| Spesifikasi | Detail |
|---|
| Rentang Pengukuran - Sumbu X | 120mm |
| Rentang Pengukuran - Sumbu Z | 420mm |
| Rentang Pengukuran - Sumbu Z1 | ±0.5mm~±7.5mm/262144:1 |
| Presisi Linier Z1 | 0.07% f.s. |
| Akurasi Sudut | ±1´ |
| Kelurusan | 0.3µm/100mm |
| Kecepatan Gerak Sumbu X | 0.05~20mm/s |
| Kecepatan Gerak Sumbu Z | 0.2~20mm/s |
Kemampuan Pengukuran
Analisis profil komprehensif termasuk elemen garis dari berbagai permukaan benda kerja, fitur titik, pengukuran jarak antar titik dan garis, analisis posisi elemen termasuk jarak, paralelisme, ketegaklurusan, sudut, kedalaman alur, lebar alur, radius, analisis kelurusan, analisis cembung, dan analisis profil.
Komponen Sistem
Sensor Kontur Induktif Seri E
- Resolusi: 65536:1 / 262144:1
- Rentang: ±0.5mm~±5mm / ±0.5mm~±7.5mm
- Presisi Linier: 0.15% / 0.07%
- Gaya Pengukuran: 0.7mg
- Rasio akurasi/rentang yang fleksibel dengan keunggulan tak tertandingi untuk sensor digital dalam aplikasi pengukuran kontur jarak pendek
Sistem Penggerak
Driver Kebisingan Rendah Dsh / Driver Keramik Kebisingan Rendah Dch (Dapat dipilih berdasarkan persyaratan aplikasi)
- Perjalanan Rel: 100-150mm / 180~220mm
- Interval Angka: 0.05~2µm / 0.05~5µm
- Kelurusan Kontur: 0.3µm/100mm
- Nilai Sisa Kekasaran: ≤0.005µm
- Kecepatan Gerak Maksimum: 20mm/s
- Kecepatan Pengukuran Minimum: 0.1mm/s
- Aktuator kebisingan rendah memenuhi persyaratan akurasi pengukuran profil suku cadang standar
- Mampu mengukur Ra lebih besar dari 0,025 mikron dengan sensor kekasaran
Komponen Kolom
Kolom Kecepatan Tinggi Cnf / Kolom Panjang Kecepatan Tinggi Cnfl (Dapat dipilih berdasarkan persyaratan aplikasi)
- Rentang: 320~420mm / 520~620mm
- Kecepatan Gerak Maksimum: 20mm/s
- Kecepatan Gerak Minimum: 0.2mm/s
- Akurasi Pemosisian: 0.005mm
- Desain kolom kecepatan tinggi dengan konstruksi rangka yang tidak berubah bentuk
- Struktur transmisi cepat presisi dengan rentang kecepatan lebar dan akurasi pemosisian tinggi
Komponen Platform
Meja Mesin Ergonomis Integral MPE
- Bahan: Marmer
- Spesifikasi: 500*800, 500*1000
- Desain integral dengan struktur ringkas
- Perawatan yang nyaman dan hemat ruang
- Desain ergonomis mengurangi kelelahan operator
