Name: Sistem Pengukuran Profil Permukaan dan Kontur CMS dengan Teknologi Profilometer
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SP1000
Price: 20,500.00 USD
Availability: InStock

Informasi Detail

Sensor:

Sensor kontur digital

Perangkat lunak:

Perangkat lunak pengukur kontur CMS

Pemohon:

Cincin oli mesin, alat gerinda Piston, Bantalan, Inti aksial....

Menyoroti:

contour measuring equipment

roughness measuring instrument

Deskripsi Produk

Sistem Pengukuran Profil dan Kontur Permukaan CMS dengan Teknologi Profilometer

Mesin Pengukur Kontur Tipe Digital

Elemen yang dapat diukur dari semua permukaan meliputi ukuran, bentuk, kekasaran, dan gelombang. Banyak komponen berprofil tinggi memerlukan analisis komprehensif dari semua elemen ini.

Dimensi: Bentuk fungsional permukaan yang ditentukan oleh hubungan linier antara radius, sudut, jarak, dan fitur
Bentuk: Penyimpangan dari bentuk target permukaan (datar, bola, kerucut, dll.), biasanya disebabkan oleh kesalahan mesin
Kekasaran: Disebabkan oleh faktor-faktor seperti alat potong atau proses pemesinan
Gelombang: Efek mesin yang tidak ideal disebabkan oleh getaran, kekakuan yang tidak memadai, atau faktor tidak stabil lainnya dalam proses

Fitur Seri SP1000

Tipe standar dengan biaya penggunaan rendah
Sensor kontur digital
Kemampuan profilometri skala besar

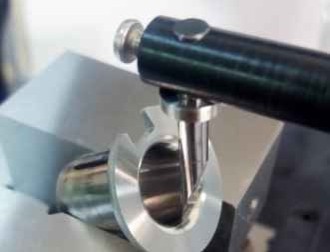

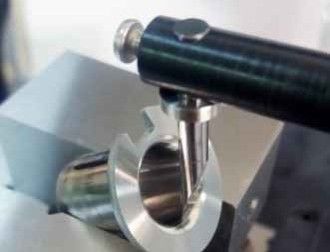

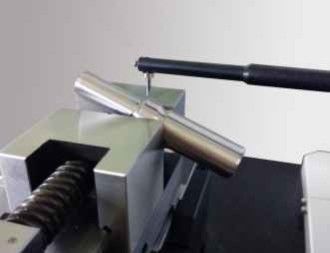

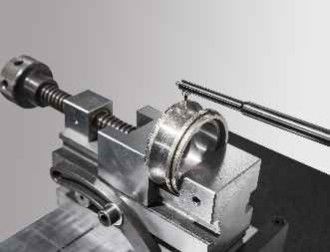

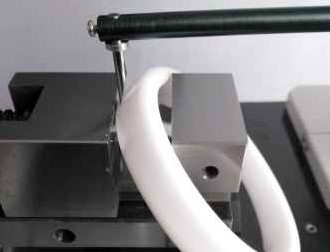

Contoh Kasus Pengukuran

Spesifikasi yang Direkomendasikan

Spesifikasi	Detail
Nomor Model	SE2022G-tbo
Rentang Pengukuran Sumbu X	120mm
Rentang Pengukuran Sumbu Z	420mm
Rentang Sumbu Z1	±0.5mm~±7.5mm/262144:1
Presisi Linier Z1	0.07%f.s.
Akurasi Sudut	±1′
Kelurusan	0.3μm/100mm
Kecepatan Gerak Sumbu X	0.05~20mm/s
Kecepatan Gerak Sumbu Z	0.2~20mm/s
Fungsi Pengukuran	Elemen garis, fitur titik, jarak, paralelisme, tegak lurus, sudut, kedalaman alur, lebar alur, radius, analisis kelurusan, analisis cembung, analisis profil

Komponen Sistem

Sensor Kontur Digital Seri P

Resolusi: 65536:1 / 262144:1
Rentang: R:±400µm/±600µm, C:±5mm/±7.5mm
Presisi linier: R:±7%/±4%, C:0.15%/0.07%
Kebisingan residual: ≤0.025µm/≤0.02µm
Referensi kekasaran: Pemandu, tanpa pemandu
Sensor induktansi terintegrasi presisi tinggi untuk pengukuran kekasaran dan profil dengan penggantian jarum

Opsi Penggerak

Perjalanan rel: 100-150mm
Interval nomor: 0.2~2µm
Kelurusan kontur: 0.5µm/100mm
Nilai residual kekasaran: ≤0.02µm
Kecepatan gerak maksimum: 10mm/s
Kecepatan pengukuran minimum: 0.1mm/s
Penggerak standar memenuhi persyaratan akurasi pengukuran kontur tingkat komponen

Komponen Kolom

Rentang: 320~420mm / 520~620mm
Kecepatan gerak maksimum: 10mm/s
Kecepatan gerak minimum: 0.5mm/s
Akurasi penentuan posisi: 0.01mm
Desain ringan dengan kolom tipe rangka untuk stabilitas jangka panjang

Komponen Platform: Mesin Standar Terintegrasi MPM

Bahan: Marmer
Spesifikasi: 500*800, 500*1000
Desain satu bagian dengan struktur ringkas untuk perawatan yang mudah

Informasi Perusahaan

Klien & Agen Kami

Pertanyaan yang Sering Diajukan

T1: Apakah Anda pabrik atau perusahaan dagang?

A1: Kami adalah pabrik dan memberikan tanggapan dalam waktu 24 jam.

T2: Apa yang terutama diproduksi perusahaan Anda?

A2: Kami berspesialisasi dalam Mesin Pengukur Visi, Mesin Pengukur Koordinat, perlengkapan CMM & VMM, dan peralatan terkait.

T3: Bagaimana Cara Memilih Spesifikasi yang Sesuai?

A3: Tim profesional kami akan memberi Anda saran tentang spesifikasi yang sesuai berdasarkan variasi produk dan persyaratan pengukuran Anda.

T4: Apakah Anda menerima layanan yang disesuaikan?

A4: Ya, kami menyediakan mesin standar dan solusi yang disesuaikan dengan kebutuhan pelanggan.

T5: Berapa masa garansi Anda?

A5: Masa garansi produk kami adalah 1 tahun. Kami telah meningkatkan suku cadang yang mudah rusak dan menjaga kualitas produk yang stabil.

Label:

Tempat asal:	Cina
Nama merek:	UNIMETRO
Nomor model:	SP1000

Kuantitas min Order:	1
Harga:	Discussible
Kemasan rincian:	Kasus kayu
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	15set per bulan
