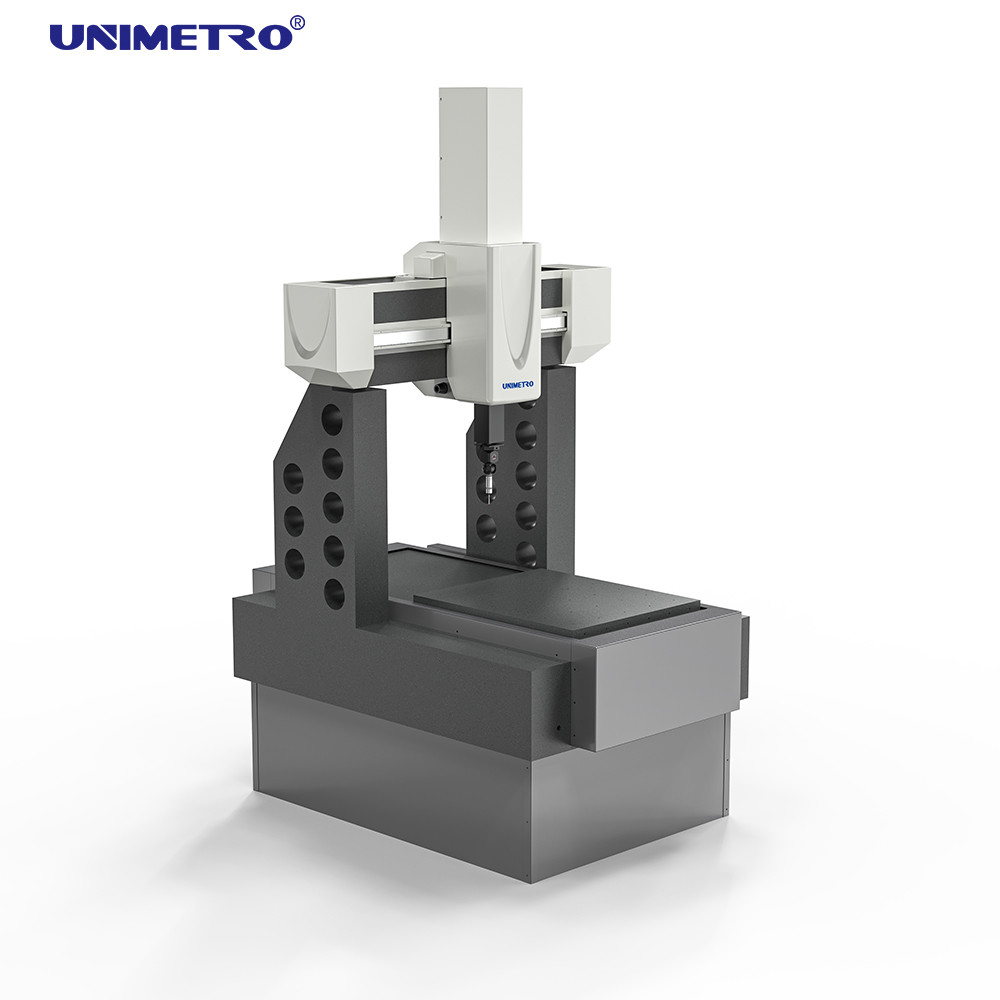

Mesin Pengukur Koordinat 3D Otomatis OEM untuk Perbandingan CAD dengan Penggaris Kisi Presisi Tinggi

Jembatan 3D Coordinate Measuring Machine mengadopsi desain yang disederhanakan, menawarkan efisiensi biaya yang luar biasa untuk aplikasi pemesinan presisi.cetakan, peralatan rumah tangga, suku cadang mobil kecil, dan komponen penerbangan.

Platform kerja granit berfungsi sebagai dasar dari Mesin Pengukuran Koordinat 3D, dengan ketiga sumbu dibangun dari bahan granit.dan sifat tahan korosi dengan koefisien ekspansi termal yang rendah dan deformasi yang disebabkan oleh suhu minimalMengurangi getaran mesin secara efektif dan meningkatkan kinerja keseluruhan.

Fitur transmisi gesekan di semua tiga sumbu dengan sistem transmisi stabil "penyesuaian penyimpangan diri".Struktur "fixed + micro suspension" memastikan transmisi paralel ke rel panduan sambil menjaga stabilitas presisi dan konsistensi gerakMenyediakan perlindungan tabrakan yang ditingkatkan untuk operasi yang lebih aman.

Menggunakan Renishaw presisi tinggi grating penguasa dengan resolusi mulai dari 0,1μm hingga 20nm.Renishaw reputasi global memastikan kualitas dan layanan purna jual yang handal untuk semua komponen sistem koordinat.

Helium series 3D Coordinate Measuring Machine dirancang khusus untuk industri produk kecil dan menengah, cetakan, dan produk elektronik.Tersedia dalam ukuran yang dapat disesuaikan sesuai dengan kebutuhan pelangganFitur desain ringan, instalasi cepat, dan tidak ada persyaratan fondasi.

Rational-DMIS adalah paket perangkat lunak pengukuran 3D terintegrasi yang komprehensif yang dikembangkan dengan kegunaan yang ramah pemula dan fungsionalitas lanjutan.Dibangun dengan kernel DMIS asli yang sesuai dengan standar ISO ISO 22093:2003, menetapkan standar untuk perangkat lunak pengukuran CMM.

Kepala manual MH20I oleh RENISHAW (Manual)

• Sumbu indeksasi A: 0°~90° Jarak langkah: 15°
• sumbu indeksasi B: ±180° Jarak langkah: 15°
• Orientasi pengukuran spasial: 168 kali
• Kemungkinan pengulangan posisi: 1,5μm

PH20MT Motorized Probe Heads oleh RENISHAW

• Kemungkinan pengulangan posisi: +0,5 μm
• Langkah penentuan posisi: Tak terbatas
• sumbu putar: 360°
• sumbu ayunan: 0°-115°
• Jumlah total posisi: Tak terhitung jumlahnya
• Suhu operasi: 10-40°C

PH10T oleh Renishaw

Kompatibel dengan setiap probe antarmuka M8 berulir dan batang ekstensi (perpanjangan maksimum yang diizinkan hingga 300mm).

Utamanya digunakan untuk mengukur lemari, bingkai, gigi, cam, gigi cacing, cacing, pisau, kurva, dan permukaan melengkung dalam mesin, otomotif, penerbangan, militer, furnitur, prototipe alat,dan industri bagian dan cetakan kecil dan menengah lainnya.

Juga dapat digunakan dalam industri elektronik, perangkat keras, dan plastik untuk deteksi yang tepat dari dimensi benda kerja, bentuk, dan toleransi bentuk.dan tugas kontrol proses.
