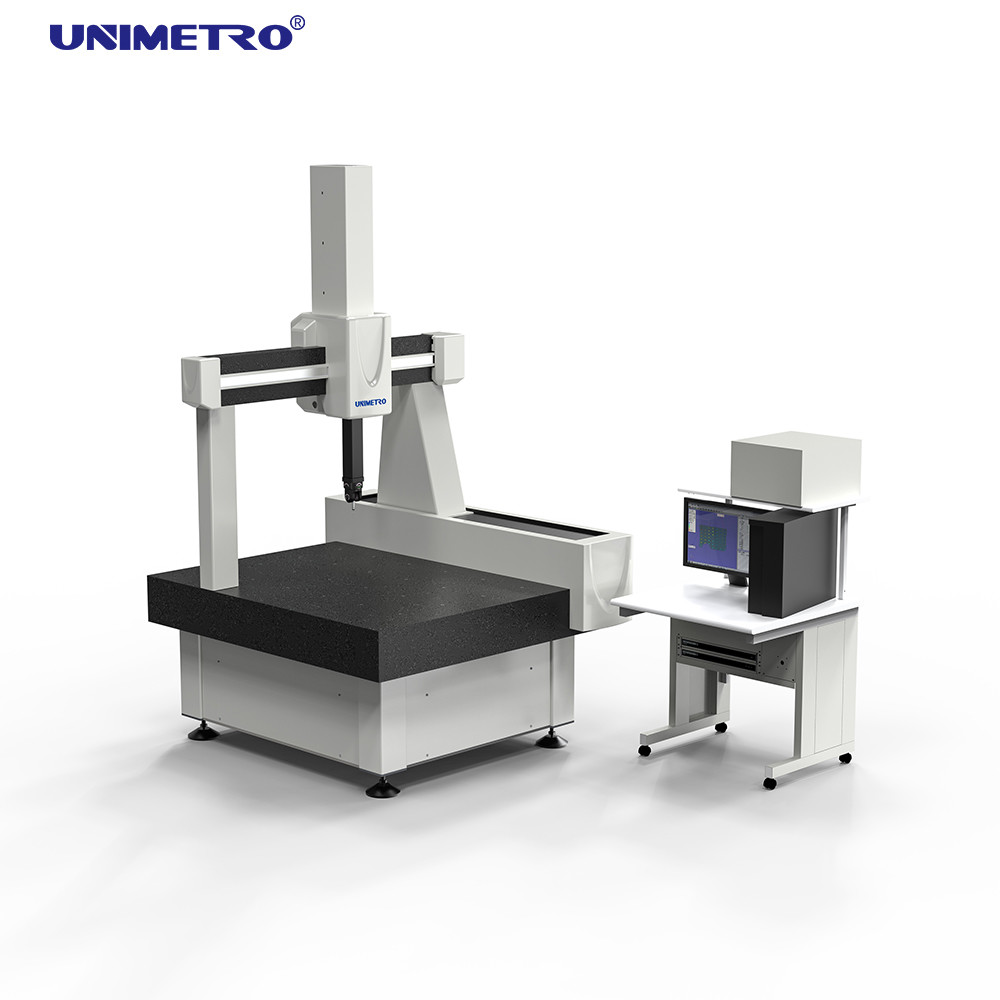

Mesin Pengukur Koordinat 3D Tipe Helium Semi Otomatis dengan Kecepatan Traverse 500 mm/s
Mesin CMM Presisi Tinggi Tipe Helium 600*600*600mm
"Helium" dicirikan oleh mesin presisi tertinggi yang dikembangkan dan dirancang sepenuhnya oleh UNIMETRO. Setiap bagian dipilih secara ketat selama produksi untuk memastikan perakitan yang sempurna dan tepat waktu. Penerimaan mesin pengukur dilakukan sesuai dengan ISO 10360-2, menggunakan dua prosedur penerimaan standar. Semua mesin pengukur diukur dengan laser ultra presisi dan diuji dengan alat ukur padat bersertifikasi DKD seperti blok pengukur dan pelat bola. Hasilnya adalah mesin berkualitas tinggi dan presisi tinggi yang menampilkan Teknologi Jerman.
Parameter Teknis
| Parameter |
Spesifikasi |
| Daerah Pengukuran |
X=610mm, Y=610mm, Z=610mm |
| Dimensi Keseluruhan |
1350×1580×2680mm |
| Berat Bagian Maksimum |
1000kg |
| Berat Mesin |
1950kg |
| MPE |
≤ 1,8+L/300 (μm) |
| MPEp |
≤ 2,5μm |
| Resolusi Skala |
0,5μm |
| Kecepatan 3D Maksimum |
500mm/s |
| Akselerasi 3D Maksimum |
900mm/s |
Keuntungan Utama
Pengulangan Tinggi
Pengulangan satu arah ≤ 1μm
Peredam Getaran Pasif Ganda Paten
Terintegrasi langsung ke rangka alat berat, memungkinkan penempatan yang sesuai di dekat produksi tanpa memerlukan fondasi khusus dalam banyak kasus.
Meja Kerja Granit Berkualitas Tinggi
Dibuat dengan granit alam berpresisi tinggi, berat dan stabil dari "Mount TAI" untuk mendukung peredam getaran dan meningkatkan kinerja.
Panduan Terlampir di Semua Sumbu
Melindungi jalur pemandu dari kerusakan, kotoran, dan pengaruh panas langsung, sehingga cocok untuk lingkungan berdebu.
Transmisi Gesekan "Perbaikan Otomatis".
Menggunakan struktur "suspensi tetap + mikro" untuk memastikan transmisi sejajar dengan jalur pemandu, sehingga sebagian besar alat berat bebas perawatan.
Bagian Penting yang Diimpor
Semua suku cadang penting (motor servo, sistem transmisi, sistem pneumatik, dll.) berasal dari merek terkenal untuk presisi dan masa pakai yang optimal.
Skala Optik RENISHAW
Skala optik akurasi tinggi dengan resolusi 0,05μm dari merek industri terkemuka.
Cara Panduan Sekitar Bantalan Udara
Struktur dikelilingi 4 sisi dengan beberapa pengatur tekanan udara dan desain bantalan pneumatik annular untuk stabilitas instrumen selama pergerakan.
Teknologi Lubang Kecil
Konsumsi udara: 150NL/Menit. Menciptakan zona kondensat antara bantalan udara dan jalur pemandu untuk mengimbangi panas dari gesekan gerakan, sehingga meningkatkan stabilitas termal.
Perangkat lunak
Rasional-DMIS- Paket perangkat lunak pengukuran 3D terintegrasi berskala besar yang baru dikembangkan. Dikembangkan dengan kernel DMIS lengkap dan asli (standar ISO 22093:2003), ini memenuhi persyaratan pengguna pemula dan tingkat lanjut sekaligus berfungsi sebagai model untuk standardisasi perangkat lunak pengukuran CMM.
Fungsi Penyelidikan
Kepala Probe: Kepala Manual MH20i oleh RENISHAW
| Parameter |
Spesifikasi |
| Pengulangan Posisi |
+0,5 mikron |
| Langkah Penentuan Posisi |
15° |
| Sumbu Berputar |
+180° |
| Kisaran Suhu |
10-40℃ |
Penyelidikan: Modul TP20 SF; Rakitan Pemeriksaan M2
| Nomor |
Nama |
Spesifikasi |
Kuantitas |
| A-5004-7585 |
Batang Ekstensi Probe |
10mm |
2 |
| A-5004-7586 |
Batang Ekstensi Probe |
20mm |
1 |
| A-5000-7806 |
Pemeriksaan Bola |
Φ1×10mm |
1 |
| A-5000-3603 |
Pemeriksaan Bola |
Φ1×20mm |
2 |
| A-5000-3604 |
Pemeriksaan Bola |
Φ1×10mm |
2 |
| A-5000-4161 |
Pemeriksaan Bola |
Φ1×20mm |
1 |
| A-5000-2285 |
Pemeriksaan Bola |
Φ1×50mm |
1 |
|
Kunci Penyelidik |
|
2 |
| Total: 8 Jenis, 12 buah |
