Informasi Detail

Kedalaman bidang:	50mm	<i>Min.</i> <b>Min.</b> <i>laser width</i> <b>lebar laser</b>:	1000
<i>Max.</i> <b>Maks.</b> <i>laser width</i> <b>lebar laser</b>:	50mm	Jarak kerja standar:	115mm
Sanning kepadatan baris tunggal:	768 titik/baris	Kecepatan pengukuran pemindaian:	10752 poin/dtk
Memindai akurasi pengukuran:	25 um	<i>Scanning measuring min.</i> <b>Pemindaian pengukuran min.</b> <i>points distance</i> <b>jarak poi:	0,06mm
Menyoroti:	Mengkoordinasikan mesin pengukur , mesin pengukur koordinat optik

Deskripsi Produk

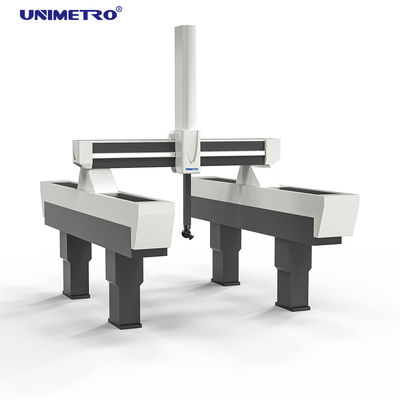

Mesin dan Sistem Pengukur Koordinat 3D untuk Rekayasa Pembalikan Pemindai Laser

Teknologi Pengukuran Gambar 3D Tingkat Lanjut

Dibandingkan dengan pengukuran gambar 2D tradisional, sistem pengukuran gambar 3D kami dapat mengukur kontur tepi 3D dan fitur 3D, yang mewakili perkembangan revolusioner dalam teknologi pengukuran kontur.

Prinsip Pengukuran

Pemindai laser LSP50 menghitung titik tepi objek melalui perpotongan kontur gambar 2D dan garis laser yang diproyeksikan ke objek. Seperti yang ditunjukkan dalam contoh aplikasi, perangkat lunak mendeteksi tepi gambar lingkaran melalui pemrosesan gambar tingkat lanjut, sementara pusat garis laser berpotongan dengan lingkaran, menciptakan titik pengukuran P dan Q yang tepat.

Spesifikasi Teknis LP550

Parameter	Nilai	Parameter	Nilai
Berat	390 gram	Kecepatan pengukuran pemindaian	10752 poin/detik
Ukuran	145×110×45mm	Kecepatan pengukuran gambar 3D	1 kali/detik
Adaptor	M8, PAA1	Memindai akurasi pengukuran	25 mikron
Kedalaman bidang	50mm	Akurasi pengukuran gambar 3D	20 μm (kontur tepi jernih)
Lebar laser minimum	0mm	Pemindaian min. jarak poin	0,06mm
Lebar laser maksimum	50mm	tingkat laser	Level 2 (lampu merah terlihat)
Jarak kerja standar	115mm	Panjang gelombang laser	650 nm
Memindai kepadatan garis tunggal	768 poin/garis	Suhu kerja	10-40°C

Catatan Penting:Pengukuran gambar 3D memiliki persyaratan tinggi untuk kualitas permukaan objek. Benda dengan warna terang dan hasil akhir matte (seperti gipsum atau kayu) dapat diukur secara langsung. Bahan lain mungkin memerlukan persiapan permukaan.

Aplikasi Rekayasa Terbalik

Pengguna dapat memperoleh data tepi yang jelas dan akurat melalui fungsi pengukuran gambar 3D, sehingga menyediakan data yang andal untuk proses rekayasa balik. Dengan menggabungkan pengukuran gambar 3D dengan fungsi pemindaian laser, informasi kurva lengkap, data tepi, dan data fitur lubang dapat ditangkap secara efisien.

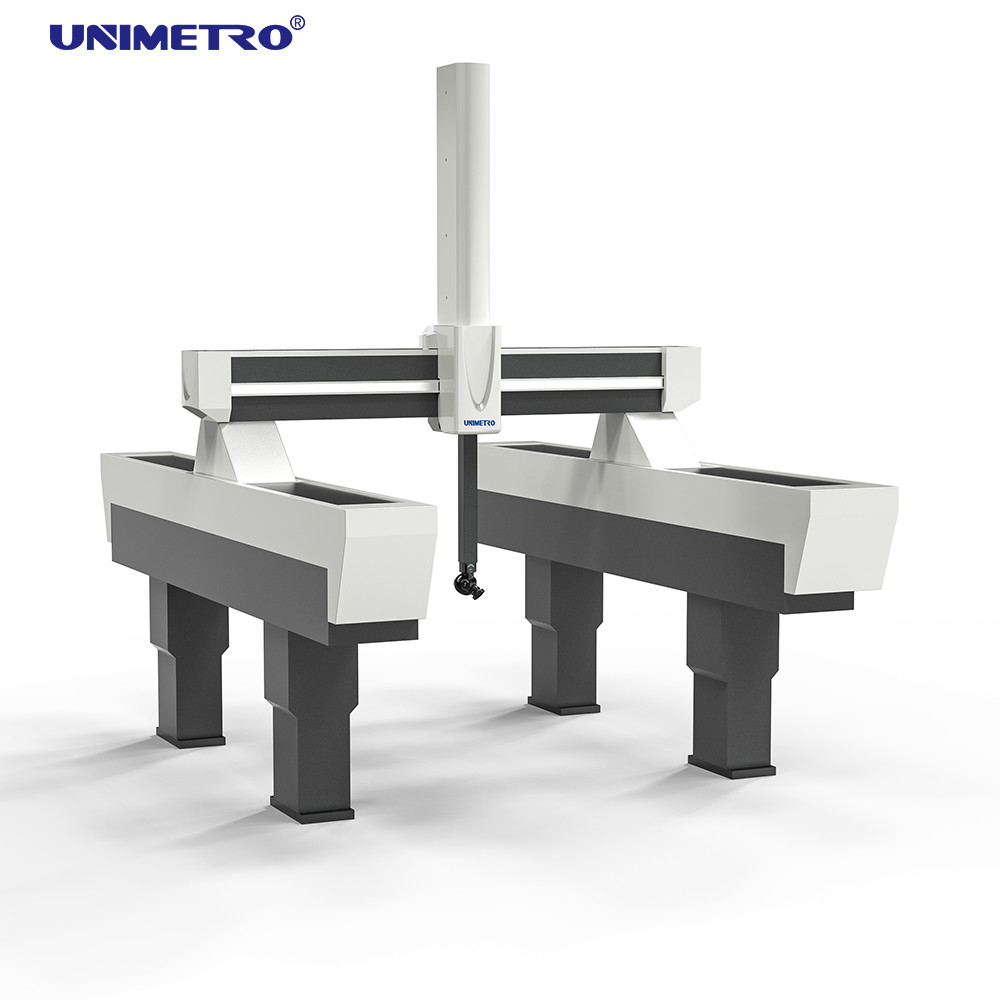

Galeri Produk

Klien & Jaringan Distribusi kami

Pertanyaan yang Sering Diajukan

Q1: Apakah Anda pabrik atau perusahaan dagang?

A1: Kami adalah pabrik dan memberikan tanggapan dalam waktu 24 jam.

Q2: Apa yang terutama diproduksi oleh perusahaan Anda?

A2: Kami mengkhususkan diri dalam memproduksi Mesin Pengukur Penglihatan, Mesin Pengukur Koordinat, perlengkapan CMM & VMM, dan peralatan terkait.

Q3: Bagaimana cara memilih spesifikasi yang sesuai?

A3: Bagikan variasi produk dan persyaratan pengukuran Anda dengan tim profesional kami, dan kami akan merekomendasikan spesifikasi alat ukur yang sesuai.

Q4: Apakah Anda menerima layanan yang disesuaikan?

A4: Tentu saja! Kami menyediakan mesin standar dan solusi khusus yang disesuaikan dengan kebutuhan pelanggan tertentu.

Q5: Berapa masa garansi Anda?

A5: Produk kami hadir dengan garansi 1 tahun. Kami mempertahankan standar kualitas produk yang tinggi dan meningkatkan daya tahan pada komponen penting untuk kinerja yang andal.

Label:

Tempat asal:	Cina
Nama merek:	UNIMETRO
Sertifikasi:	CE
Nomor model:	HISCANNER

Kuantitas min Order:	1
Harga:	Discussible
Kemasan rincian:	Kasus kayu
Waktu pengiriman:	hari kerja 10
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	3 per bulan
