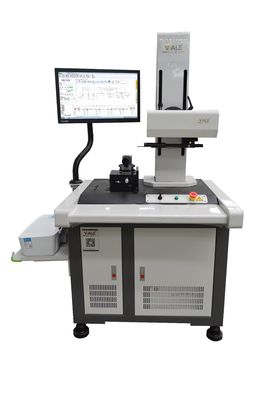

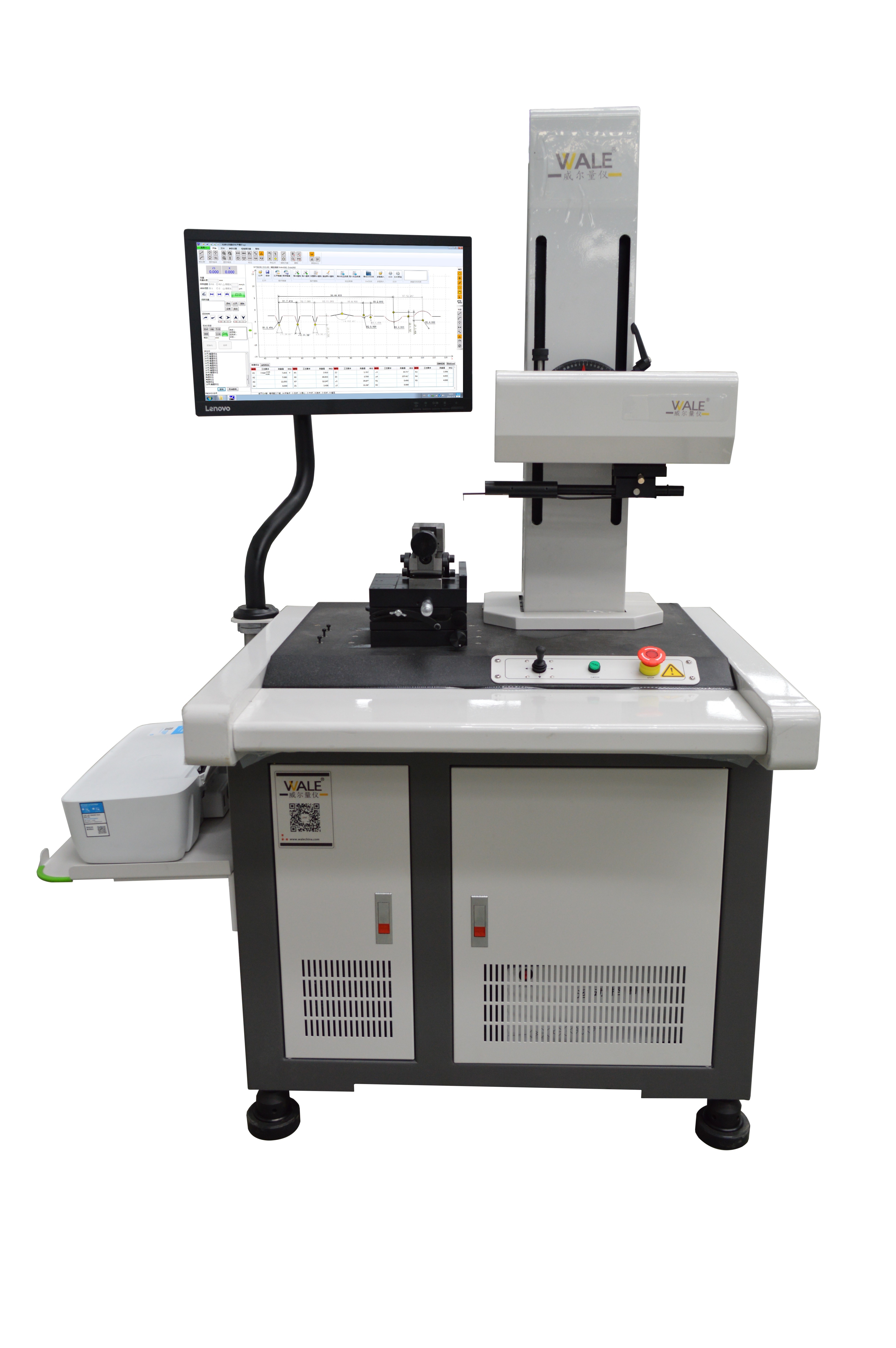

Name: Sistem Pengukuran Kontur Lengan dan Kekasaran Artikulasi untuk Permukaan Bantalan
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SPR1000
Price: 20,500.00 USD
Availability: InStock

Informasi Detail

Sensor:	Sensor kontur tipe digital & Sensor kekasaran tanpa kepala standar	perangkat lunak:	Sistem pengukuran kontur CMS & pengukuran kekasaran permukaan RMW dan sistem analisis
Pemohon:	Bantalan lengan artikulasi, kristal germanium kelas optik, cincin segel, segel Turbo, dll	Akurasi kontur:	±2´
Kekasaran:	Rsk,Rku,Rsm,Rsm,Rs,RΔq,Rk,Rpk,Rvk,Mr1,Mr2,Rmr	Panjang peringkat:	cX2,3,4,5,6,7
Sumbu x:	0,1~10 mm/dtk	Z-AXIS:	0,5-10mm/detik
Menyoroti:	10mm/s Alat Ukur Kontur , Rsk Alat Ukur Kontur Kekasaran , Rku Alat Ukur Kekasaran

Deskripsi Produk

Sistem Pengukuran Kontur dan Kerapatan Lengan Bersambung untuk Permukaan Bantalan

Penguji Kontur Karatan Permukaan

Sistem analisis pengukuran profil kekasaran yang komprehensif untuk evaluasi permukaan presisi permukaan bantalan dan komponen profil tinggi lainnya.

Elemen Pengukuran Permukaan

Semua permukaan membutuhkan analisis elemen kritis ini:

Dimensi:Bentuk fungsional permukaan yang didefinisikan oleh hubungan linier antara jari-jari, sudut, jarak, dan fitur
Bentuk:Penyimpangan dari bentuk permukaan target (pesawat, bola, kerucut, dll.), biasanya disebabkan oleh kesalahan mesin
Ketidaksetaraan:Perubahan tekstur permukaan yang disebabkan oleh alat pemotong atau proses pemesinan
Gelombang:Efek mesin yang tidak ideal yang disebabkan oleh getaran, kekakuan yang tidak cukup, atau faktor proses yang tidak stabil lainnya

Seri SPR1000 - Tipe standar

Fitur teknologi sensor ganda dengan sensor kontur digital dan sensor keruwetan standar induktif untuk pengukuran kontur dan keruwetan gabungan dalam satu mesin.

Spesifikasi Teknis

Spesifikasi	PR1103G-sdk
Jarak Pengukuran sumbu X	100 mm
Jangkauan Pengukuran sumbu Z	320mm
Jangkauan pengukuran sumbu Z1	C:±12,5mm/R:±420μm
Keakuratan Kontur Z1 Keakuratan Linear	± 1,5 + 0,5 + 0,2 °C
Keakuratan busur	±(2+R/8) μm
Keakuratan Sudut	±2′
Kejujuran	0.8μm/100mm
Ketebalan Keakuratan Keakuratan linier	± 4%
Kebisingan Sisa	≤ 0,02 μm
Nilai Ganda	1δ≤2nm
Panjang gelombang pemotongan	0.025, 0.08, 0.25, 0.8, 2.5, 8mm
Panjang Rating	λcX2,3,4,5,6,7
Kecepatan drive sumbu X	0.1~10mm/s
Kecepatan drive sumbu Z	0.5-10mm/s

Fungsi Pengukuran

Pengukuran Profil

Elemen garis dari permukaan benda kerja yang berbeda, fitur titik, pengukuran jarak, paralelisme, tegak lurus, sudut, kedalaman alur, lebar alur, jari-jari, analisis lurus, analisis kerucut,dan analisis profil.

Parameter kekasaran

Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr

Parameter gelombang

Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr

Parameter Kontur Asli

Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Aplikasi Pengukuran

Contoh pengukuran dunia nyata yang menunjukkan kemampuan sistem:

Analisis permukaan bantalan lengan articulated

Evaluasi permukaan kristal germanium kelas optik

Analisis kontur permukaan cincin segel dan kekasaran

Pengukuran permukaan komponen turbo seal

Komponen Sistem

Sensor Kontur Digital Seri P

Resolusi: 0,02-0,2μm
Jangkauan: ±7,5-±30μm
Keakuratan linier: ± 1,5 + 0,6H
Kekuatan pengukuran: 1,2 kg
Fitur: Mempertahankan linearitas yang sangat baik di rentang pengukuran yang besar

Sistem Penggerak

Perjalanan kereta api: 100-150mm
Interval nomor: 0,2 ~ 2μm
Kejujuran kontur: 0,5μm/100mm
Nilai residu kasar: ≤ 0,02μm
Kecepatan bergerak maksimum: 10mm/s
Kecepatan pengukuran minimum: 0,1 mm/s
Opsi: Driver standar DS atau DC keramik driver
Aplikasi: Memenuhi persyaratan akurasi pengukuran kontur tingkat parsial dan kebutuhan pengukuran kasar untuk Ra lebih besar dari 0,1 mikron

Ringkasan pengujian kasar

Penguji kasar ini menyediakan penentuan cepat dan akurat dari tekstur permukaan dan kasar permukaan bahan,yang menampilkan kedalaman kekasaran (Rz) dan nilai kekasaran rata-rata (Ra) dalam mikrometer atau mikron (μm).

Label:

Tempat asal:	Dongguan, Cina
Nama merek:	UNIMETRO
Nomor model:	SPR1000

Kuantitas min Order:	1
Harga:	Discussible
Kemasan rincian:	Kasus kayu
