RMW Advanced Multi-Function Surface Roughness Tester
Penguji kasar permukaan profesional dengan teknologi sensor induktif bebas probe untuk analisis dan pengukuran permukaan yang komprehensif.
Dasar-dasar Pengukuran Karatan Permukaan
Analisis permukaan mencakup empat elemen kritis yang dapat diukur yang penting untuk evaluasi komponen presisi tinggi:
- Dimensi:Hubungan linier yang mendefinisikan bentuk fungsional permukaan termasuk jari-jari, sudut, dan jarak
- Bentuk:Penyimpangan dari geometri permukaan target yang disebabkan oleh ketidakakuratan mesin
- Ketidaksetaraan:Perubahan tekstur permukaan akibat alat pemotong dan proses pemesinan
- Gelombang:Ketidakaturan permukaan berkala akibat getaran, masalah kekakuan, atau ketidakstabilan proses
Fitur Seri SR1000
Konfigurasi standar desktop dengan efisiensi biaya dan kinerja yang luar biasa:
- Teknologi sensor induktif standar tanpa timbal
- Evaluasi komprehensif dari ratusan parameter kasar, bergelombang, dan profil
- Kemampuan pengukuran tingkat profesional
Aplikasi Pengukuran

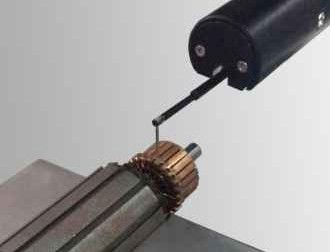

Komutator

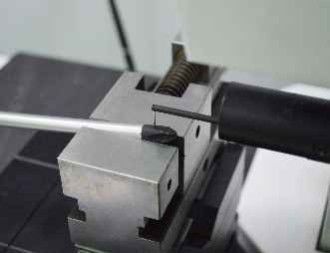

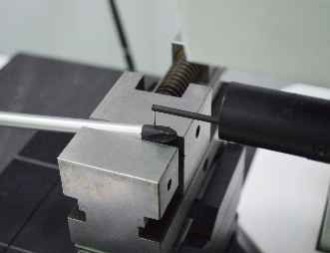

Genggam obeng

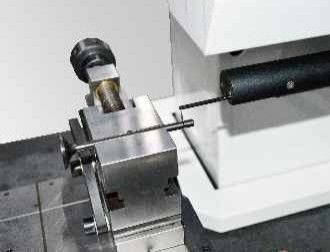

Komponen katup

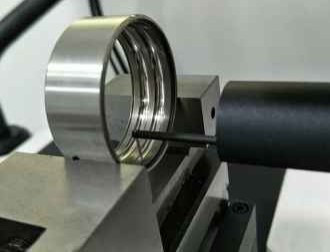

Bantalan
Spesifikasi Teknis
| Spesifikasi |
Nilai |
| Nomor Model |
SR1133G-sak |
| Jangkauan Pengukuran sumbu X |
100 mm |
| Kisaran pengukuran sumbu Z |
320mm |
| Jangkauan sumbu Z1 |
±420μm/65536:1 |
| Z1 Precision Linear |
± 4% |
| Kemungkinan diulang |
1δ≤2nm |
| Panjang gelombang pemotongan |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Panjang Rating |
λcX2,3,4,5,6,7 |
| Kebisingan Sisa |
≤ 0,005μm |
| Kecepatan penggerak sumbu X |
0.1~10mm/s |
| Kecepatan penggerak sumbu Z |
0.5-10mm/s |
Kemampuan Pengukuran
Analisis parameter yang komprehensif termasuk:
Parameter kekasaran:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parameter gelombang:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Parameter kontur asli:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Komponen Sistem
Sensor induktif seri R
Resolusi: 65536:1 / 262144:1
Jangkauan pengukuran: ±420μm / ±620μm
Keakuratan linier: R: ± 4% / ± 3%
Kebisingan residu: ≤0,007μm / ≤0,005μm
Referensi kasar: Panduan, Tidak ada timbal
Sensor kekasaran tanpa kepala dengan karakteristik respons frekuensi yang sangat baik dan bandwidth sinyal yang luas, mewakili jenis sensor yang optimal untuk aplikasi pengukuran kekasaran.
Opsi Sistem Drive
Perjalanan Kereta Api: 100-150mm
Interval nomor: 0,2 ~ 2μm
Kejujuran Kontur: 0,5μm/100mm
Nilai residu kasar: ≤ 0,02μm
Kecepatan gerak maksimum: 10mm/s
Kecepatan pengukuran minimum: 0,1 mm/s
Sistem penggerak standar yang memberikan akurasi pengukuran kontur bagian tingkat, kompatibel dengan sensor kekasaran untuk pengukuran melebihi Ra 0,1 mikron.
Komponen Kolom
Jangkauan: 320 ~ 420mm / 520 ~ 620mm
Kecepatan gerak maksimum: 10mm/s
Kecepatan gerak minimum: 0,5 mm/s
Keakuratan Posisi: 0.01mm
Desain frame-kolom ringan memastikan stabilitas jangka panjang tanpa deformasi.
Komponen Platform
Bahan: Marmer
Spesifikasi: 500×800, 500×1000
Desain satu bagian dengan struktur kompak untuk pemeliharaan yang mudah dan efisiensi ruang.
Pertanyaan yang Sering Diajukan
Apakah Anda pabrik atau perusahaan perdagangan?
Kami adalah pabrik dan memberikan tanggapan dalam waktu 24 jam.
Apa yang terutama diproduksi perusahaan Anda?
Kami mengkhususkan diri dalam mesin pengukuran visi, mesin pengukuran koordinat, perlengkapan CMM & VMM, dan peralatan pengukuran terkait.
Bagaimana memilih spesifikasi yang tepat?
Tim profesional kami akan merekomendasikan spesifikasi yang tepat berdasarkan varietas produk dan persyaratan pengukuran Anda.
Apakah Anda menerima layanan yang disesuaikan?
Ya, kami menyediakan mesin standar dan solusi khusus yang disesuaikan dengan kebutuhan pelanggan tertentu.
Berapa jangka waktu garansi Anda?
Produk kami dilengkapi dengan garansi 1 tahun. Kami telah meningkatkan daya tahan pada komponen yang mudah pecah untuk memastikan keandalan produk.
