Sistem Pengukuran Karat dan Kontur Permukaan yang Presisi Tinggi
Dasar-dasar Analisis Pengukuran Permukaan
Semua pengukuran permukaan mencakup empat elemen kritis yang menentukan kualitas dan kinerja komponen:
- Dimensi:Bentuk fungsional permukaan yang didefinisikan oleh hubungan linier antara jari-jari, sudut, jarak, dan fitur
- Bentuk:Penyimpangan dari geometri permukaan target (pesawat, bola, kerucut, dll.), biasanya disebabkan oleh kesalahan mesin
- Ketidaksetaraan:Perubahan tekstur permukaan yang disebabkan oleh alat pemotong atau proses pemesinan
- Gelombang:Efek mesin yang tidak ideal akibat getaran, kekakuan yang tidak cukup, atau ketidakstabilan proses
Fitur Seri SER2000
Mencapai keseimbangan kinerja dan biaya yang optimal dengan rasio harga-ke-kinerja yang superior:
- Sensor kontur digital presisi tinggi
- Sensor kekasaran jarak jauh tanpa kepala
- Kemampuan profilometri skala besar dan pengukuran profil mikro
- Pengukuran keruwetan jangkauan luas
- Pengukuran kasar dan kontur skala besar dengan presisi tinggi dalam model komposit

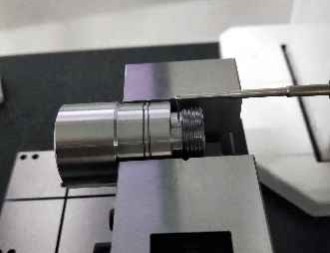

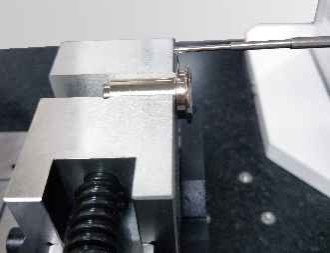

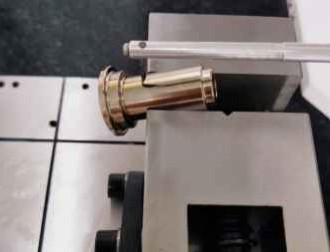

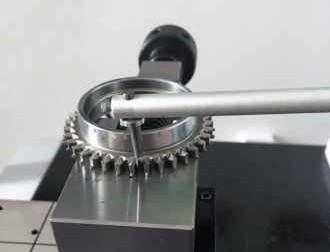

Aplikasi Pengukuran
Aksesoris gearbox
Komponen kotak gigi
Peralatan presisi
Tubuh katup
Spesifikasi Teknis - SER2042G-tbo
| Parameter |
Spesifikasi |
| Jarak Pengukuran sumbu X |
120 mm |
| Jangkauan Pengukuran sumbu Z |
420 mm |
Jangkauan pengukuran sumbu Z1 |
C:±7,5mm / R:±600μm |
| Keakuratan Kontur Z1 Keakuratan Linear |
0.07% f.s. |
| Keakuratan Pt |
± 0,3μm |
| Keakuratan Sudut |
± 1′ |
| Kejujuran |
0.3μm/100mm |
| Ketebalan Keakuratan Keakuratan linier |
± 4% |
| Kebisingan Sisa |
≤ 0,02 μm |
| Kemungkinan diulang |
1δ≤3nm |
| Panjang gelombang pemotongan |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Panjang Rating |
λcX2,3,4,5,6,7 |
| Kecepatan drive sumbu X |
0.5 ~ 20mm/s |
| Kecepatan drive sumbu Z |
0.2-20mm/s |
Kemampuan Pengukuran
Pengukuran profil:Analisis komprehensif elemen garis, fitur titik, jarak antara titik dan garis, hubungan posisi termasuk jarak, paralelisme, tegak lurus, sudut, kedalaman alur,lebar alur, radius. mampu analisis lurus, analisis kerucut, dan analisis profil.
Pengukuran kasar:Analisis parameter kekasaran lengkap termasuk Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr. Parameter gelombang: Wa, Wt, Wp, Wv, Wz,Wq, Wsm, Wsk, Wku, Wmr. Parameter kontur asli: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Komponen Sistem
Sensor Profil Karat Induktif Seri ER
- Resolusi: 65536:1 / 262144:1
- Jangkauan: R:±400μm/±600μm, C:±5mm/±7,5mm
- Keakuratan linier: R: ± 7%/± 4%, C:00,15%/0,07%
- Kebisingan residu: ≤ 0,025μm/≤ 0,02μm
- Referensi kasar: Panduan, tidak ada panduan
- Sensor induktansi terintegrasi presisi tinggi untuk pengukuran kasar dan profil dengan perubahan jarum sederhana
Sistem Penggerak
Dsh Low Noise Driver / Dch Low Noise Keramik Driver(Pilih sesuai dengan persyaratan aplikasi)
- Perjalanan rel: 100-150mm / 180~220mm
- Jumlah interval: 0,05 ~ 2μm / 0,05 ~ 5μm
- Kejujuran Kontur: 0,3μm/100mm
- Nilai residu kasar: ≤ 0,005μm
- Kecepatan gerak maksimum: 20mm/s
- Kecepatan pengukuran minimum: 0,1 mm/s
- Aktuator low noise memenuhi persyaratan pengukuran akurasi profil bagian standar dan pengukuran kasar yang melebihi Ra 0,025 mikron
Komponen Kolom
Cnf Kolom Kecepatan Tinggi / Cnfl Kolom Panjang Kecepatan Tinggi(Pilih sesuai dengan persyaratan pengukuran)
- Jangkauan: 320 ~ 420mm / 520 ~ 620mm
- Kecepatan gerak maksimum: 20mm/s
- Kecepatan Minimal Gerak: 0,2mm/s
- Keakuratan posisi: 0,005mm
- Kolom kecepatan tinggi dengan konstruksi bingkai mempertahankan presisi tanpa deformasi, menampilkan struktur transmisi cepat dan rentang kecepatan yang luas
Komponen Platform
Meja Mesin Ergonomis Integral MPE
- Bahan: Marmer
- Spesifikasi: 500*800, 500*1000
- Desain integral dengan struktur kompak untuk pemeliharaan yang mudah dan efisiensi ruang
- Desain ergonomis mengurangi kelelahan operator
Pertanyaan yang Sering Diajukan
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Kami adalah pabrik dan memberikan tanggapan dalam waktu 24 jam.
T2: Apa yang terutama diproduksi perusahaan Anda?
A2: Kami mengkhususkan diri dalam mesin pengukuran visi, mesin pengukuran koordinat, perlengkapan CMM & VMM, dan peralatan terkait.
Q3: Bagaimana memilih spesifikasi yang tepat?
A3: Tim profesional kami akan merekomendasikan instrumen pengukuran yang sesuai berdasarkan variasi produk dan persyaratan pengukuran Anda.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Ya, kami menyediakan mesin standar dan solusi khusus yang disesuaikan dengan kebutuhan pelanggan tertentu.
Q5: Berapa jangka waktu garansi Anda?
A5: Produk kami memiliki garansi 1 tahun. Kami telah meningkatkan daya tahan pada komponen yang mudah pecah untuk memastikan keandalan produk.
