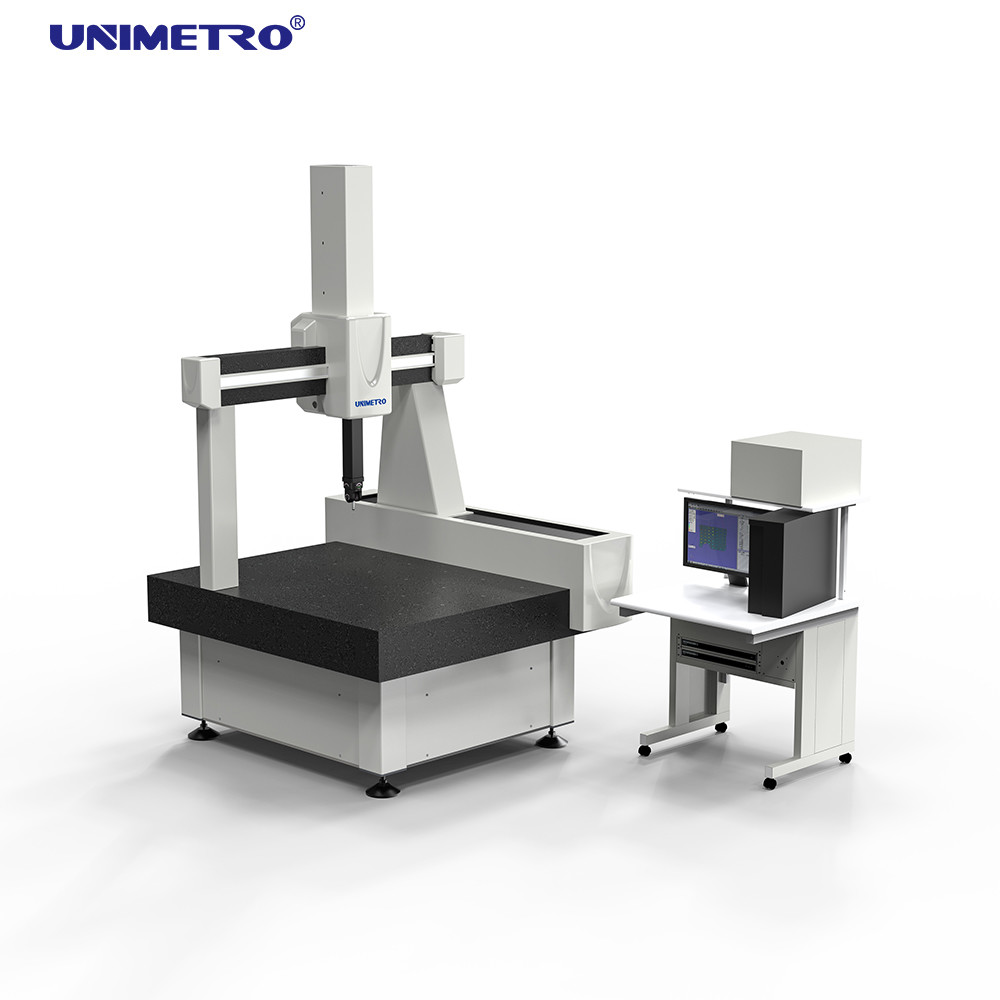

Mesin Ukur Koordinat 3D Semi-Otomatis Presisi Tinggi dengan Peredam Getaran Pasif Ganda dan Pemandu Tertutup

• Peredam Getaran Pasif Ganda Paten: Sistem peredam getaran terintegrasi memungkinkan penempatan di dekat produksi tanpa persyaratan pondasi khusus.
• Meja kerja granit berkualitas tinggi: Granit alam presisi dari "Gunung TAI" memberikan peredam getaran dan stabilitas yang unggul.
• Panduan tertutup di semua sumbu: Jalur panduan yang terlindungi mencegah kerusakan akibat kotoran dan pengaruh termal, cocok untuk lingkungan berdebu.
• Transmisi "perbaikan otomatis" gesekan: Sistem transmisi paten dengan struktur suspensi tetap + mikro memastikan transmisi paralel dengan jalur panduan.
• Suku cadang utama impor: Komponen premium dari merek terkenal termasuk motor servo, sistem transmisi, dan sistem pneumatik.
• Skala optik RENISHAW: Skala optik akurasi tinggi dengan resolusi 0,5 µm untuk presisi pengukuran yang unggul.
• Panduan jalur bantalan udara: Struktur tertutup 4 sisi dengan beberapa pengatur tekanan udara untuk stabilitas luar biasa.
• Teknologi lubang kecil: Teknologi konsumsi udara canggih (150NL/Min) meningkatkan stabilitas termal dan presisi jangka panjang.

Rational-DMIS adalah paket perangkat lunak pengukuran 3D komprehensif yang menampilkan kernel DMIS asli penuh (standar ISO 22093:2003) dengan kemampuan canggih untuk pengguna pemula dan ahli.

• Pemrograman online dan offline dengan peringatan tabrakan waktu nyata
• Kernel DMIS penuh mendukung versi 3.0, 4.0, dan 5.0
• Berbagai format antarmuka CAD termasuk CATIA, Pro/E, UG, Parasolid, STEP, dan IGES
• Mesin grafis ACIS untuk menangani file CAD skala besar
• Algoritma bersertifikat PTB (Tingkat 1)
• Pemindaian titik-ke-titik berkecepatan tinggi dengan interval 0,002mm
• Pemrosesan data pemindaian laser pada 20.000 titik/detik
• Model data produk Renishaw bawaan untuk kalibrasi probe

• Antarmuka grafis berbasis Windows dengan tata letak yang dapat disesuaikan
• Pengukuran elemen geometris 2D dan 3D lengkap
• Evaluasi toleransi standar ISO untuk semua karakteristik geometris
• Perhitungan hubungan geometris lanjutan dan transformasi koordinat
• Pengenalan fitur otomatis dan pembuatan program pengukuran
• Berbagai metode pembentukan sistem koordinat
• Fungsionalitas templat untuk penggunaan ulang program
• Pelaporan komprehensif dalam format PDF, Excel, HTML, dan lainnya

Pengontrol RENISHAW UCC dengan rak servo terintegrasi, platform pengontrol, dan CPU yang menampilkan sertifikasi CE dan UL untuk kepatuhan global.

• Prosesor 32-bit CPU tunggal dengan kontrol waktu nyata sejati
• Desain rak 19", berat: 19kg
• Daya fase tunggal 220V, 50/60Hz, beban terhubung 1300W
• Mematuhi peraturan EN50082 dan EN50081
• Suhu operasi: 10℃ hingga 45℃
• Kelembaban relatif: 10% hingga 95% tanpa kondensasi
• Kecepatan pemosisian maksimum dengan resolusi 1µm
• Akselerasi look-ahead dan S-profile lanjutan
• Frekuensi penghitung hingga 10MHz

Joystick MCUlite: Unit operasi CMM komprehensif dengan 10 tombol kontrol dan sistem kontrol kecepatan.

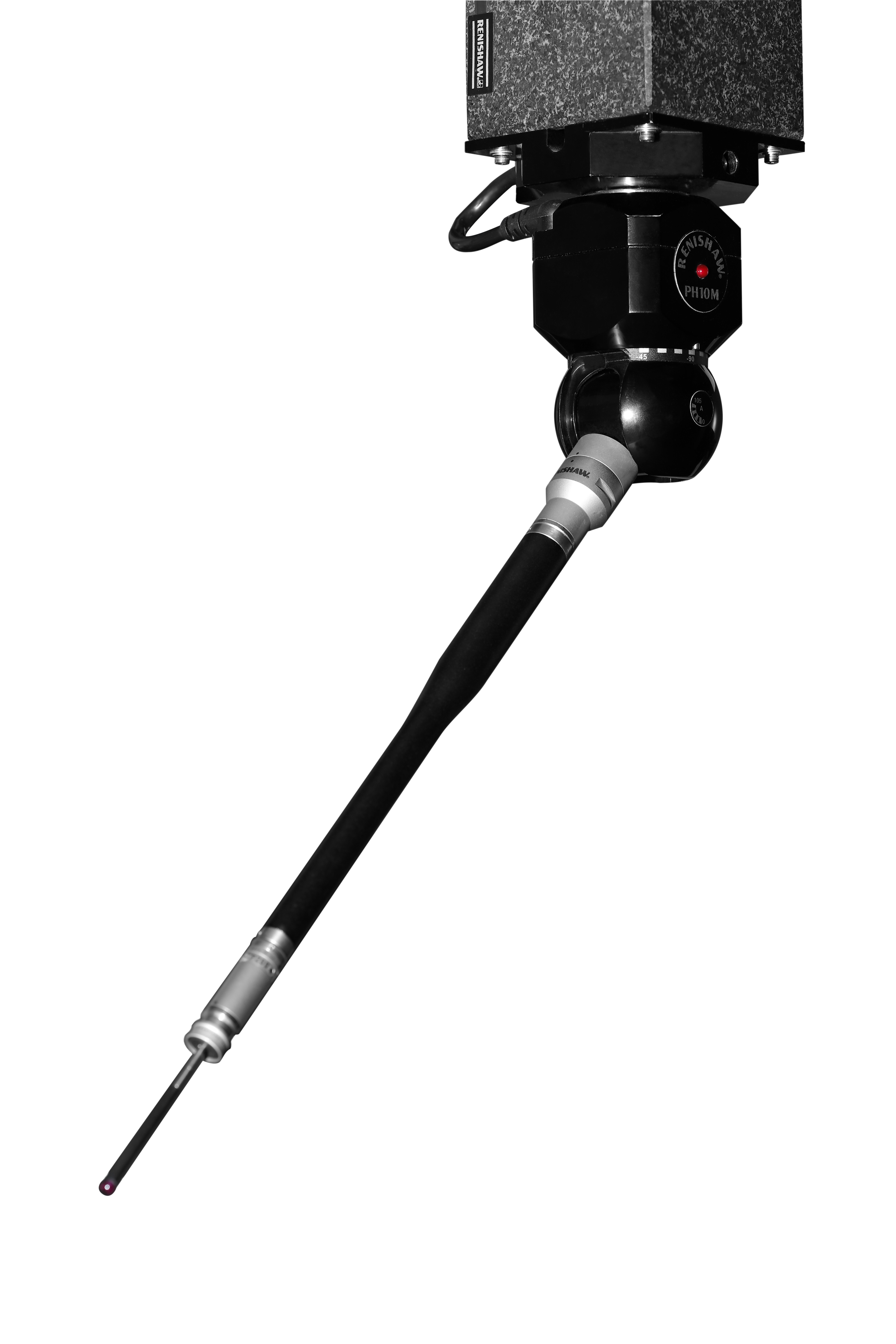

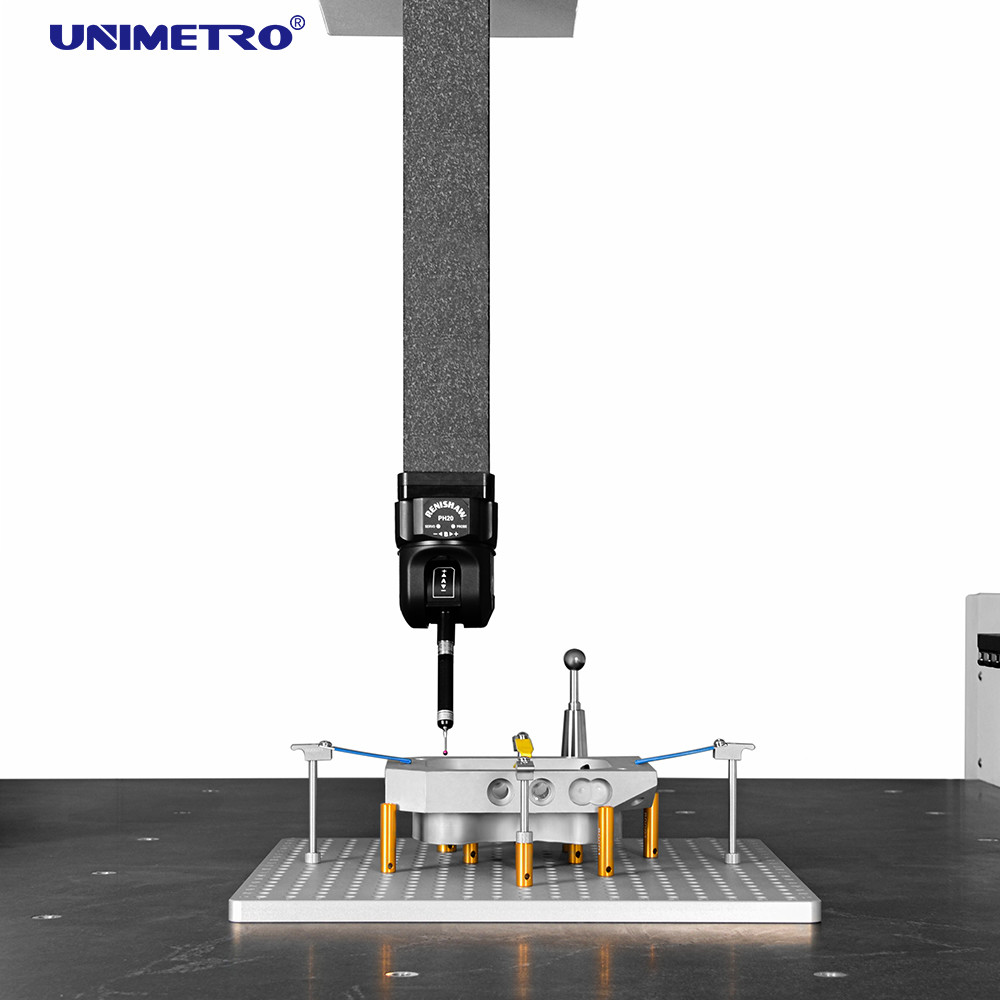

Sistem Probe: Sistem pengukuran lengkap termasuk kepala probe, probe, dan stylus.

Bola Kalibrasi: Pengukur referensi bola Ø20mm dengan ulir M10, kebulatan ≤0,3 µm, dapat diakses dari keenam sumbu semi.
