Sistem Pengukuran Karat dan Kontur Permukaan Multifungsi Lanjutan
Penguji kasar dan kontur permukaan presisi tinggi dengan kemampuan analisis yang komprehensif untuk aplikasi pengukuran industri.
Dasar Pengukuran Permukaan
Semua permukaan mengandung unsur-unsur yang dapat diukur termasuk dimensi, bentuk, kasar, dan gelombang.
- Dimensi:Bentuk fungsional permukaan yang didefinisikan oleh hubungan linier antara jari-jari, sudut, jarak, dan fitur
- Bentuk:Penyimpangan dari bentuk permukaan target (pesawat, bola, kerucut, dll.), biasanya disebabkan oleh kesalahan mesin
- Ketidaksetaraan:Tekstur permukaan yang disebabkan oleh alat pemotong atau proses pemesinan
- Gelombang:Efek mesin yang tidak ideal akibat getaran, kekakuan yang tidak cukup, atau ketidakstabilan proses
Fitur Seri SPR2000
Keseimbangan kinerja dan biaya yang optimal dengan rasio harga-ke-kinerja yang superior:
- Sensor kontur digital presisi tinggi
- Sensor kekasaran jarak jauh tanpa kepala
- Profilometri skala besar dan pengukuran profil mikro
- Kemampuan pengukuran kasar yang luas
- Pengukuran kasar dan kontur skala besar presisi tinggi untuk model komposit
Aplikasi Pengukuran

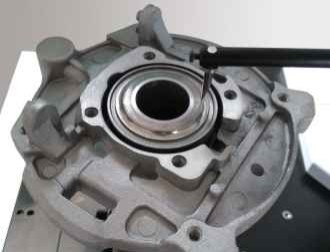

Casing Mesin
Tubuh katup spool

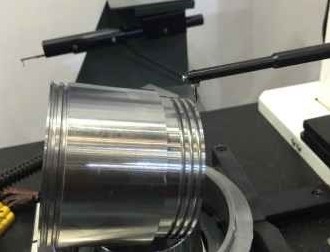

Piston
Bagian kopling mobil
Spesifikasi yang direkomendasikan - SPR2012G-tdp
| Parameter |
Spesifikasi |
| Jarak Pengukuran sumbu X |
150 mm |
| Jangkauan Pengukuran sumbu Z |
420 mm |
| Jangkauan pengukuran sumbu Z1 |
C:±12,5mm/R:±620μm |
| Keakuratan Kontur Z1 Keakuratan Linear |
± 0,8+ 0,12H) μm |
| Keakuratan busur |
± ((1.5+R/12) μm |
| Keakuratan Sudut |
± 1′ |
| Kejujuran |
0.5μm/100mm |
| Ketebalan Keakuratan Keakuratan linier |
± 3% |
| Kebisingan Sisa |
≤ 0,05 μm |
| Kemungkinan diulang |
1δ≤1nm |
| Panjang gelombang pemotongan |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Panjang Rating |
λcX2,3,4,5,6,7 |
| Kecepatan drive sumbu X |
0.5 ~ 20mm/s |
| Kecepatan drive sumbu Z |
0.2-20mm/s |
Fungsi Pengukuran
Pengukuran profil:Elemen garis dari berbagai permukaan benda kerja, fitur titik, pengukuran jarak antara titik dan garis, analisis posisi termasuk jarak, paralelisme, tegak lurus, sudut, kedalaman alur,lebar alur, radius. mampu analisis lurus, analisis kerucut, dan analisis profil.
Parameter kekasaran:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parameter gelombang:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Parameter kontur asli:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Komponen Sistem
Sensor: PHP Series Low Noise Digital Profile Sensor
- Resolusi: 0.02-0.1μm
- Jangkauan: ±7,5-±30μm
- Keakuratan linier: ± 0,7 + 0,05H
- Kekuatan pengukuran: 0,7g
- Sensor kekasaran tipe tanpa panduan dengan respons frekuensi yang sangat baik dan bandwidth sinyal yang luas
Pengemudi: DSH Low Noise Driver / DCH Low Noise Ceramic Driver
- Perjalanan kereta api: 100-150mm / 180-220mm
- Interval nomor: 0,05-2μm / 0,05-5μm
- Kejujuran kontur: 0,3μm/100mm
- Nilai residu kasar: ≤ 0,005μm
- Kecepatan bergerak maksimum: 20mm/s
- Kecepatan pengukuran minimum: 0,1 mm/s
- Aktuator low noise memenuhi persyaratan akurasi pengukuran profil bagian standar
Anggota Kolom: Kolom CNF Kecepatan Tinggi / Kolom CNFL Kecepatan Tinggi
- Jangkauan: 320-420mm / 520-620mm
- Kecepatan bergerak maksimum: 20mm/s
- Kecepatan bergerak minimum: 0,2 mm/s
- Keakuratan posisi: 0,005mm
- Kolom berkecepatan tinggi dengan desain bingkai, tidak dapat dibengkokkan untuk penggunaan jangka panjang
Komponen platform: MPE Integrated Ergonomic Machine Table
- Bahan: Marmer
- Spesifikasi: 500*800, 500*1000
- Desain integral dengan struktur kompak
- Perawatan yang nyaman dan penghematan ruang
- Desain ergonomis mengurangi kelelahan operator
Pertanyaan yang Sering Diajukan
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Kami adalah pabrik dan memberikan tanggapan dalam waktu 24 jam.
T2: Apa yang terutama diproduksi perusahaan Anda?
A2: Kami terutama memproduksi mesin pengukuran visi, mesin pengukuran koordinat, perlengkapan CMM & VMM, dan peralatan terkait.
Q3: Bagaimana memilih spesifikasi yang tepat?
A3: Tim profesional kami akan merekomendasikan instrumen pengukuran yang sesuai berdasarkan variasi produk dan persyaratan pengukuran Anda.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Ya, kami menyediakan mesin standar dan solusi khusus yang disesuaikan dengan kebutuhan pelanggan.
Q5: Berapa jangka waktu garansi Anda?
A5: Periode garansi produk kami adalah 1 tahun. Kami telah meningkatkan bagian yang mudah pecah dan menjaga kualitas produk yang stabil.
