Penguji Kekasaran Permukaan dan Kontur untuk Bantalan Lengan Berartikulasi
Penguji Kekasaran Permukaan Seri SPR1000 adalah sistem pengukuran presisi yang dirancang untuk analisis permukaan komprehensif komponen industri termasuk bantalan lengan berartikulasi, kristal germanium tingkat optik, cincin segel, dan segel turbo.
Dasar-dasar Pengukuran Permukaan
Semua permukaan dapat diukur berdasarkan empat elemen kunci yang mendefinisikan karakteristik fungsionalnya:
- Dimensi: Hubungan linier antara radius, sudut, jarak, dan fitur permukaan
- Bentuk: Deviasi dari geometri target (bidang, bola, kerucut) yang biasanya disebabkan oleh kesalahan mesin
- Kekasaran: Tekstur permukaan yang dihasilkan dari alat potong atau proses pemesinan
- Gelombang: Efek mesin yang tidak ideal dari getaran, kekakuan yang tidak memadai, atau ketidakstabilan proses
Karakteristik Seri SPR1000
Konfigurasi standar dengan efisiensi biaya yang optimal. Menampilkan teknologi sensor ganda yang menggabungkan penginderaan kontur digital dengan pengukuran kekasaran induktif untuk analisis permukaan komprehensif dalam satu mesin.

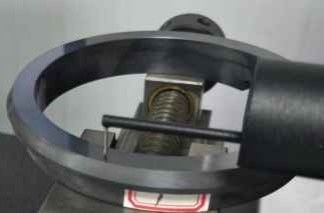

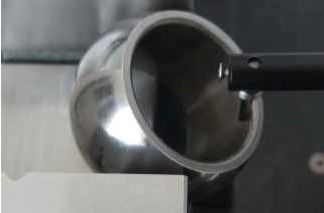

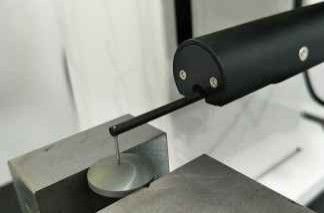

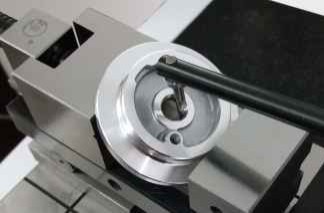

Aplikasi Pengukuran
Spesifikasi Teknis
| Spesifikasi |
Nilai |
| Nomor Model |
PR1103G-sdk |
| Rentang Pengukuran Sumbu X |
100mm |
| Rentang Pengukuran Sumbu Z |
320mm |
| Rentang Pengukuran Sumbu Z1 |
C:±12.5mm/R:±420μm |
| Akurasi Kontur Presisi Linier Z1 |
±(1.5+|0.2H|)μm |
| Akurasi Busur |
±(2+R/8)μm |
| Akurasi Sudut |
±2′ |
| Kelurusan |
0.8μm/100mm |
| Presisi Linier Kekasaran |
±4% |
| Kebisingan Sisa |
≤0.02μm |
| Nilai Duplikat |
1δ≤2nm |
| Panjang Cutoff |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Panjang Peringkat |
λcX2,3,4,5,6,7 |
| Kecepatan Gerak Sumbu X |
0.1~10mm/s |
| Kecepatan Gerak Sumbu Z |
0.5-10mm/s |
Kemampuan Pengukuran
Analisis Profil: Elemen garis, fitur titik, jarak antar titik dan garis, analisis posisi termasuk jarak, paralelisme, tegak lurus, sudut, kedalaman alur, lebar alur, radius, analisis kelurusan, analisis cembung, dan analisis profil.
Parameter Kekasaran: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parameter Gelombang: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Parameter Kontur Asli: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Komponen Sistem
Sensor Kontur Digital Seri P
- Resolusi: 0.02-0.2µm
- Rentang: ±7.5-±30µm
- Presisi Linier: ±(1.5+|0.6H|)µm
- Gaya Pengukuran: 1.2kg
- Mempertahankan linearitas yang sangat baik di seluruh rentang pengukuran yang besar
Opsi Sistem Gerak
- Perjalanan Rel: 100-150mm
- Interval Nomor: 0.2~2µm
- Kelurusan Kontur: 0.5µm/100mm
- Nilai Sisa Kekasaran: ≤0.02µm
- Kecepatan Maksimum: 10mm/s
- Kecepatan Minimum: 0.1mm/s
- Gerakan standar memenuhi persyaratan pengukuran kontur tingkat komponen
Komponen Kolom
- Rentang: 320~420mm / 520~620mm (dapat dipilih)
- Kecepatan Maksimum: 10mm/s
- Kecepatan Minimum: 0.5mm/s
- Akurasi Pemosisian: 0.01mm
- Desain rangka yang ringan memastikan stabilitas jangka panjang tanpa deformasi
Komponen Platform
- Bahan: Konstruksi marmer
- Spesifikasi: 500×800mm, 500×1000mm
- Desain satu bagian dengan struktur ringkas untuk perawatan yang mudah
Pertanyaan yang Sering Diajukan
Apakah Anda pabrik atau perusahaan dagang?
Kami adalah pabrik dan memberikan tanggapan dalam waktu 24 jam.
Apa yang terutama diproduksi perusahaan Anda?
Kami berspesialisasi dalam Mesin Pengukur Visi, Mesin Pengukur Koordinat, perlengkapan CMM & VMM, dan peralatan terkait.
Bagaimana cara memilih spesifikasi yang sesuai?
Tim profesional kami akan merekomendasikan spesifikasi yang sesuai berdasarkan variasi produk dan persyaratan pengukuran Anda.
Apakah Anda menerima layanan yang disesuaikan?
Ya, kami menyediakan mesin standar dan solusi khusus yang disesuaikan dengan kebutuhan pelanggan tertentu.
Berapa masa garansi Anda?
Produk kami dilengkapi dengan garansi 1 tahun. Kami telah meningkatkan daya tahan pada komponen yang mudah pecah untuk memastikan keandalan produk.
