Rumah > Produk> Skala Linear Optik> Skala linier optik dengan presisi 0,0001mm / TTL dan output sinyal 422 untuk VMM, Lathe, dan EDM

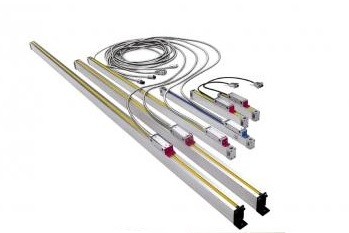

Skala linier optik dengan presisi 0,0001mm / TTL dan output sinyal 422 untuk VMM, Lathe, dan EDM

Optical Linear Scale with 0.0001mm Precision / TTL and 422 Signal Output for VMM, Lathe, and EDM
Optical Linear Scale with 0.0001mm Precision / TTL and 422 Signal Output for VMM, Lathe, and EDM
Informasi Dasar
Place of Origin: China
Nama merek: UNIMETRO
Model Number: UJC
Minimum Order Quantity: 1
Harga: Discussible
Packaging Details: Paper box
Delivery Time: 5 work days
Payment Terms: T/T
Supply Ability: 200 per month
Harga terbaik Hubungi sekarang
Informasi Detail
Jarak kisi: 20um(0,02mm), 10um(0,01mm) Sistem pengukuran kisi: Sistem pengukuran inframerah tipe proyeksi, panjang gelombang inframerah: 800nm
Kecepatan Kerja Maks: 20m/menit(1um), 60m/menit(5um) Sinyal Keluaran: TTL, RS422, ~1Vpp
Tegangan kerja: 5V±5%DC, 12±5%DV, 24V±5%DC Lingkungan Kerja: Suhu: -10-45°C, kelembapan≦90%
Menyoroti:

linear digital scale

,

optical linear encoder

Deskripsi Produk

Skala Linear Optik dengan Presisi 0,0001mm
Output Sinyal TTL dan 422 untuk VMM, Mesin Bubut, dan EDM
Sistem transduser linear seri UJ menyediakan pembacaan posisi yang presisi untuk aplikasi gerakan linear pada mesin perkakas dan instrumen pengukuran. Dengan resolusi hingga 0,1μm, skala linear optik ini memberikan akurasi yang luar biasa untuk aplikasi industri yang menuntut.
Tinjauan Produk
Skala linear kami dirancang untuk pengukuran posisi yang akurat dalam struktur pemandu gerakan linear. Tersedia dalam konfigurasi terbuka dan tertutup, skala ini ideal untuk retrofit mesin perkakas dan aplikasi instrumen pengukuran. Layanan OEM dan ODM tersedia untuk memenuhi persyaratan spesifik.
Model yang Tersedia
  • Mesin Pengukur: Seri UJCXF, UJCXE, UJCXFS, UJCXH
  • Mesin Perkakas: Seri UJCXF, UJCXFS, UJCXE, UJCXK, UJCXG, UJCXGL
  • Mesin Injeksi Plastik: UJCXEP
  • EDM & Aplikasi Khusus: Sensor kustom untuk EDM, mesin lubang kecil, dan aplikasi pemotongan kawat
Spesifikasi Teknis
Model Resolusi Rentang Perjalanan Kecepatan Maks Sinyal Output
UJCXF1/UJCXFS1 1μm 50-600mm 20m/menit TTL, RS422, ~1Vpp
UJCXF5/UJCXFS5 5μm 50-600mm 60m/menit
UJCXH 1μm 50-500mm 20m/menit
UJCXE1 1μm 50-1000mm 20m/menit
UJCXE5 5μm 50-1000mm 60m/menit
UJCXG1 1μm 50-3000mm 20m/menit
UJCXG5 5μm 50-3000mm 60m/menit
UJCXGL5 5μm 3000-6000mm 60m/menit
Spesifikasi Tambahan:
Jarak Kisi: 20μm (0,02mm), 10μm (0,01mm)
Sistem Pengukuran: Inframerah tipe proyeksi (panjang gelombang 800nm)
Tegangan Kerja: 5V±5%DC, 12V±5%DC, 24V±5%DC
Lingkungan Operasi: Suhu -10°C hingga 45°C, Kelembaban ≤90%
Contoh Aplikasi
Skala linear seri UJC yang dipasang pada mesin pengukur visual:
Skala linier optik dengan presisi 0,0001mm / TTL dan output sinyal 422 untuk VMM, Lathe, dan EDM 0
Informasi Perusahaan
Skala linier optik dengan presisi 0,0001mm / TTL dan output sinyal 422 untuk VMM, Lathe, dan EDM 1 Skala linier optik dengan presisi 0,0001mm / TTL dan output sinyal 422 untuk VMM, Lathe, dan EDM 2 Skala linier optik dengan presisi 0,0001mm / TTL dan output sinyal 422 untuk VMM, Lathe, dan EDM 3 Skala linier optik dengan presisi 0,0001mm / TTL dan output sinyal 422 untuk VMM, Lathe, dan EDM 4
Klien & Agen Kami
Skala linier optik dengan presisi 0,0001mm / TTL dan output sinyal 422 untuk VMM, Lathe, dan EDM 5 Skala linier optik dengan presisi 0,0001mm / TTL dan output sinyal 422 untuk VMM, Lathe, dan EDM 6
Pertanyaan yang Sering Diajukan
Q1: Apakah Anda pabrik atau perusahaan dagang?
A1: Kami adalah pabrik dan memberikan tanggapan dalam waktu 24 jam.
Q2: Apa yang terutama diproduksi oleh perusahaan Anda?
A2: Kami berspesialisasi dalam Mesin Pengukur Visual, Mesin Pengukur Koordinat, perlengkapan CMM & VMM, dan peralatan pengukuran presisi terkait.
Q3: Bagaimana cara memilih spesifikasi yang sesuai?
A3: Tim profesional kami akan merekomendasikan spesifikasi yang sesuai berdasarkan variasi produk dan persyaratan pengukuran Anda.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Ya, kami menyediakan mesin standar dan solusi kustom yang disesuaikan dengan kebutuhan pelanggan tertentu.
Q5: Berapa masa garansi Anda?
A5: Kami menawarkan masa garansi 1 tahun. Produk kami memiliki kualitas yang stabil dengan peningkatan komponen yang tahan lama untuk kinerja yang andal.
