Skala Linier Optik Tambahan dengan Resolusi 20μm / Penggaris Gerbang Baja Tipe Terbuka untuk Alat Ukur

Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments

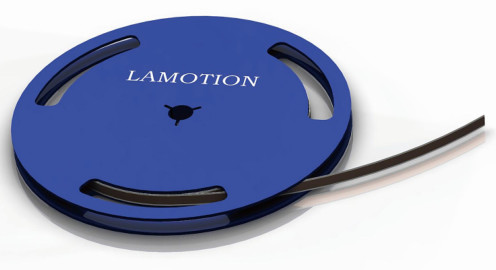

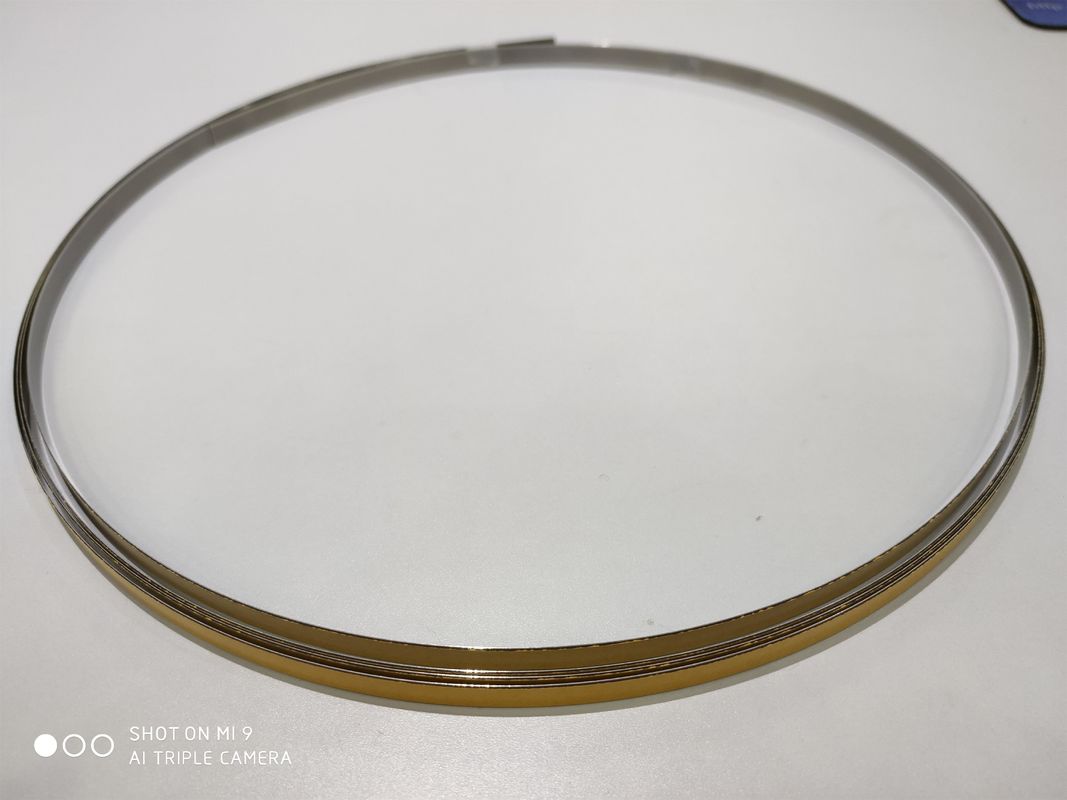

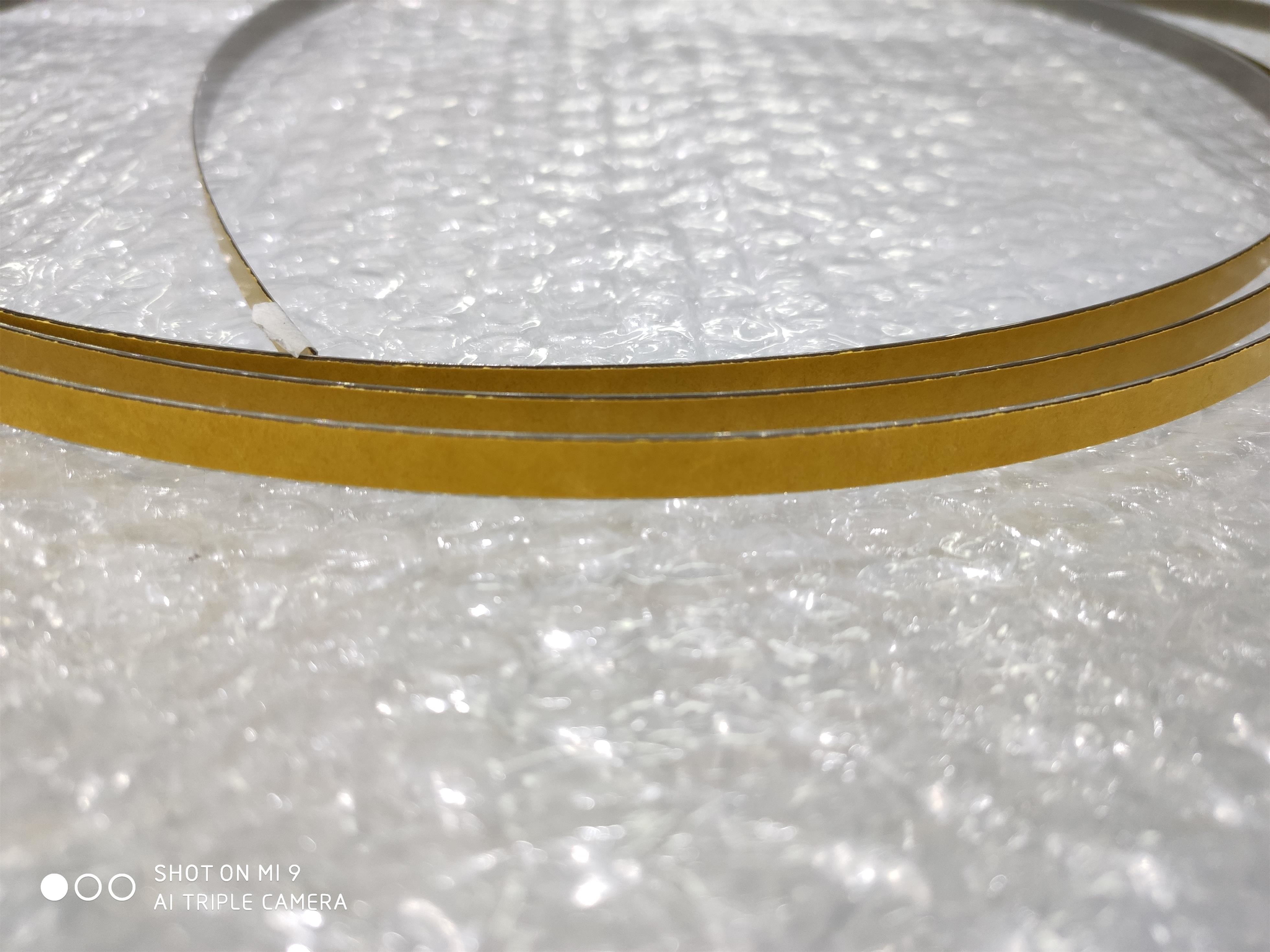

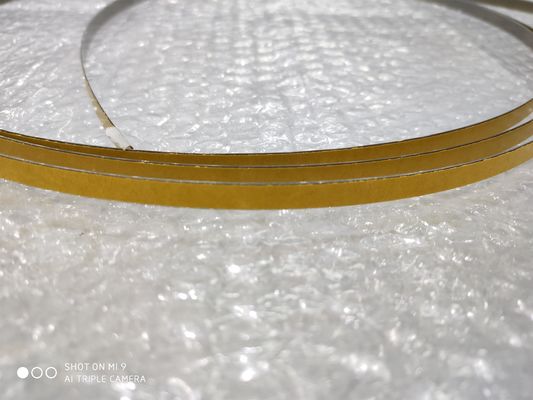

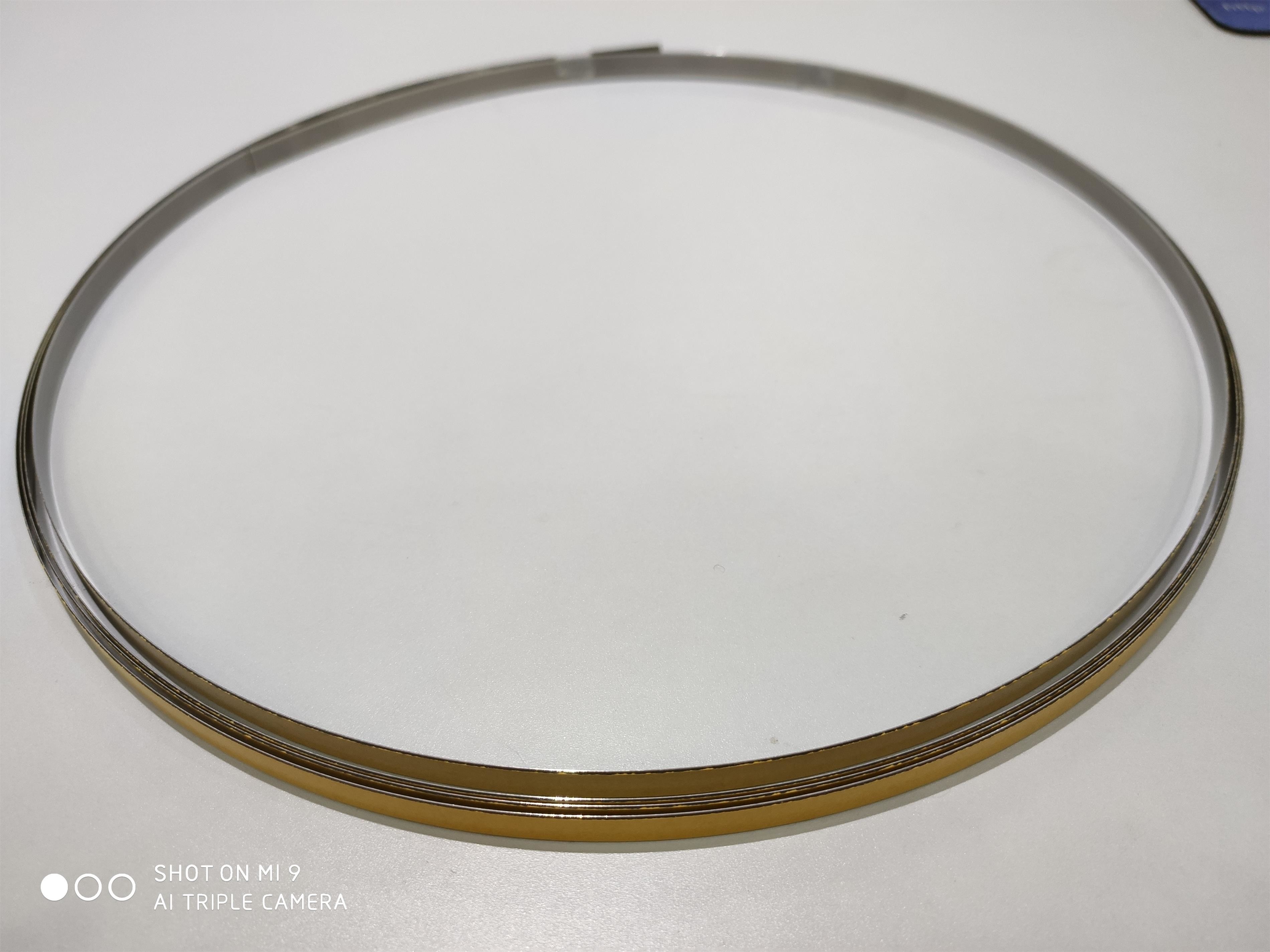

Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments
Informasi Dasar
Tempat asal: Cina
Nama merek: UNIMETRO
Nomor model: SD2
Kuantitas min Order: 1
Harga: Discussible
Kemasan rincian: kotak
Harga terbaik Hubungi sekarang
Informasi Detail
Ketepatan: +-5um/m Linearitas tinggi: +-2,5um/m
Ukuran Kecil: Tebal * lebar (0,2mm*8mm) Koefisien Ekspansi Rendah: 10,5um/m/℃
Instalasi ekspres: Sediakan alat penggaris tongkat, penggaris batang yang dilengkapi lem bagian belakang Bahan yang sangat baik.: Ketahanan korosi, kekerasan tinggi
Ukuran Panjang: Dapat memberikan kustomisasi panjang super 50m
Menyoroti:

skala digital linier

,

enkoder linear optik

Deskripsi Produk

Incremental Optical Linear Scale dengan Resolusi 20μm
Ruler gerbang baja tipe terbuka untuk instrumen pengukuran
Ringkasan Produk
Ruler kisi RUS adalah ruler kisi tambahan 20μm yang dirancang untuk memberikan umpan balik untuk pengukuran linier presisi tinggi.Ini menggunakan teknologi penandaan garis kisi interferensi UNIMETRO yang canggih, dengan kesalahan garis kisi dikendalikan di bawah 40 nm. Dibangun dari kekuatan tinggi, tahan korosi baja tahan karat khusus untuk memastikan kinerja stabil jangka panjang.
Skala Linier Optik Tambahan dengan Resolusi 20μm / Penggaris Gerbang Baja Tipe Terbuka untuk Alat Ukur 0
Karakteristik Sistem
RUS High Precision Stainless Steel Gate Ruler fitur:
  • Keakuratan tinggi: ±5μm/m
  • Koefisien ekspansi rendah: 10,5μm/m/°C
  • Linearitas tinggi: ±2,5μm/m
  • Instalasi cepat: Termasuk alat pita, perekat pendukung untuk pemasangan cepat
  • Ukuran kompak: 0.2mm tebal × 8mm lebar
  • Bahan premium: tahan korosi, kekerasan tinggi
  • Ukuran Ultra Long: Sampai 50m panjang pesanan tersedia
Kinerja Pembaca RU2
Parameter Spesifikasi
Resolusi Digital: 1μm, 0,5μm, 0,2μm, 0,1μm, 20nm, 50nm
Simulasi: 20μm
Frekuensi jam minimum dari counter 1M, 2,5M, 5M, 10M
Kecepatan maksimum 12m/s (tergantung pada resolusi dan frekuensi counter)
Kesalahan pembagian elektronik 40nm
Kontrol gain otomatis Ya, aku tahu.
Spesifikasi Teknis
Spesifikasi Nilai
Koefisien ekspansi termal 10.5μm/m/°C
Jenis Ruler Grating Jenis tambahan
Berat badan 12.6 g/m
Pitch 20 μm
Bahan Baja tahan karat bertenaga tinggi
Keakuratan ± 5μm/m
Linearitas ±2,5μm/m (koreksi dua poin tersedia)
Ukuran H 0,2 mm × 8 mm
Ukuran perekat H 0,1 mm × 6 mm lebar
Panjang pasokan 100mm ~ 50m
Suhu kerja 0°C ~ 70°C
Kelembaban kerja RH < 95% (Tidak kondensasi)
Suhu penyimpanan -20°C~70°C
Kelembaban penyimpanan RH < 95% (Tidak kondensasi)

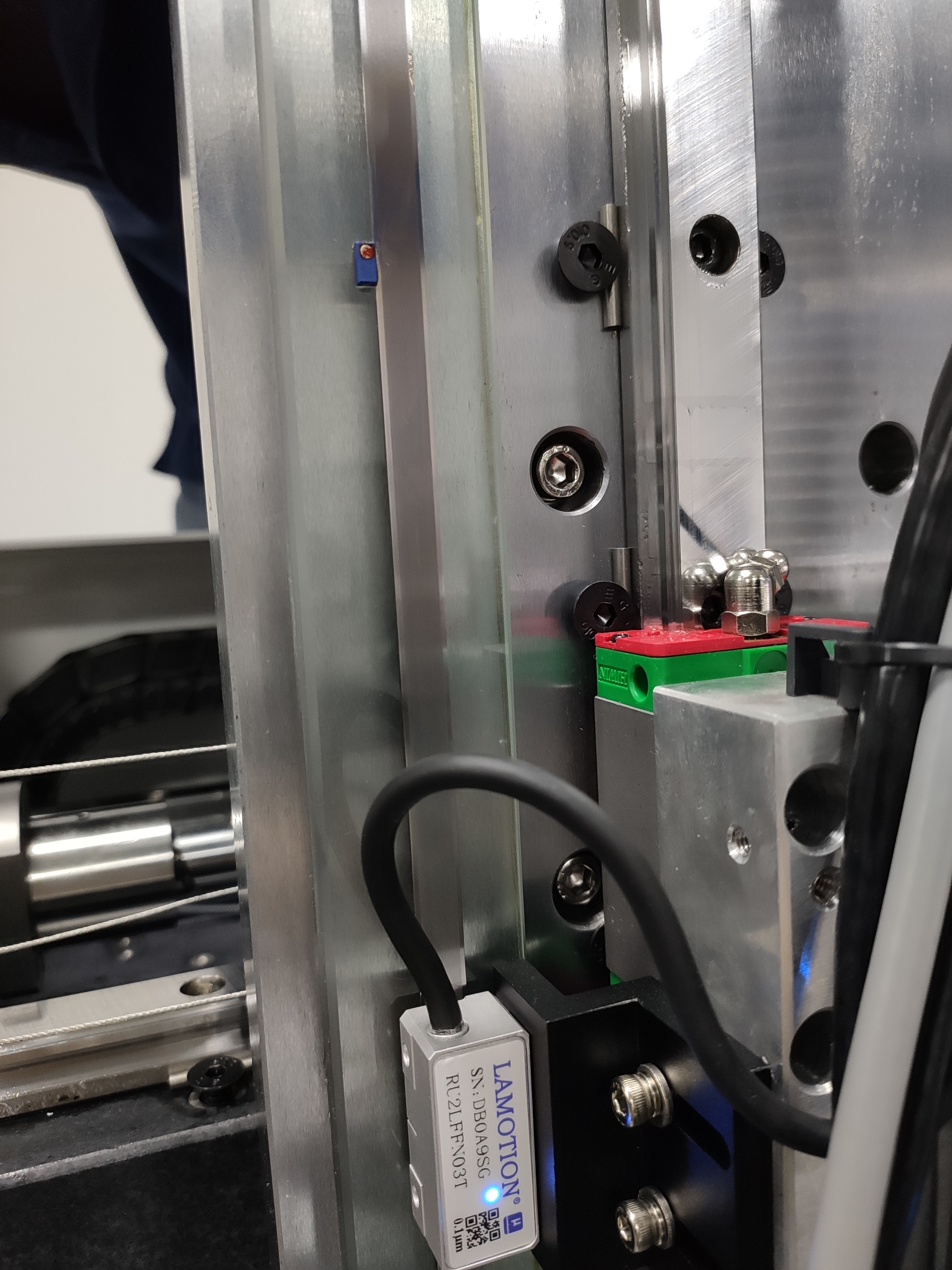

Contoh Aplikasi

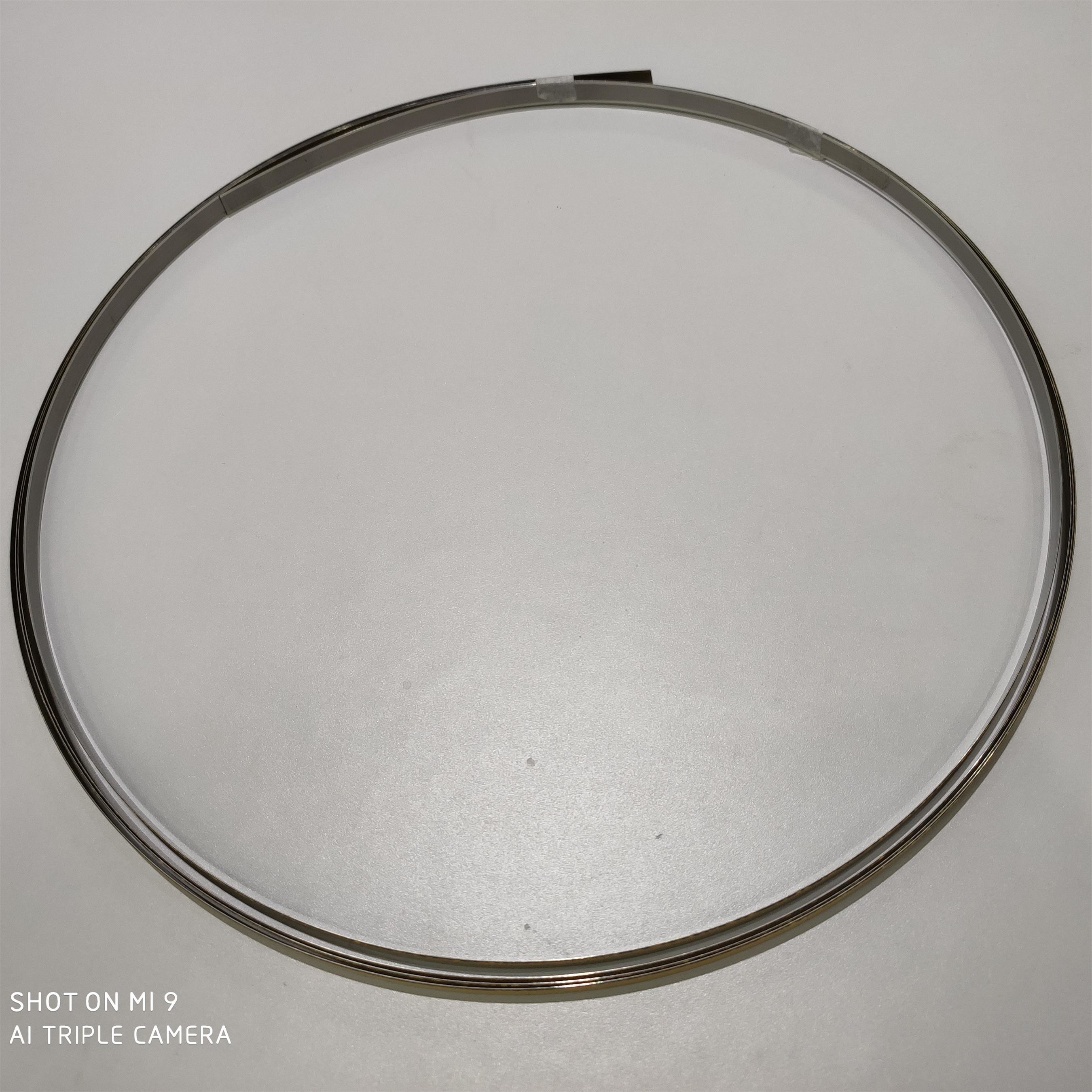

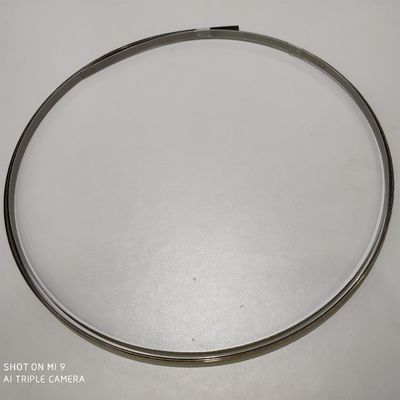

Skala Linier Optik Tambahan dengan Resolusi 20μm / Penggaris Gerbang Baja Tipe Terbuka untuk Alat Ukur 1 Skala Linier Optik Tambahan dengan Resolusi 20μm / Penggaris Gerbang Baja Tipe Terbuka untuk Alat Ukur 2 Skala Linier Optik Tambahan dengan Resolusi 20μm / Penggaris Gerbang Baja Tipe Terbuka untuk Alat Ukur 3
Pertanyaan yang Sering Diajukan
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Kami adalah pabrik dan memberikan tanggapan dalam waktu 24 jam.
T2: Apa yang terutama diproduksi perusahaan Anda?
A2: Kami mengkhususkan diri dalam Mesin Pengukuran Visi, Mesin Pengukuran Koordinat, perlengkapan CMM & VMM, dan peralatan terkait.
Q3: Bagaimana memilih spesifikasi yang tepat?
A3: Tim profesional kami akan merekomendasikan instrumen pengukuran yang sesuai berdasarkan variasi produk dan persyaratan pengukuran Anda.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Ya, kami menyediakan mesin standar dan solusi khusus yang disesuaikan dengan kebutuhan pelanggan.
Q5: Berapa jangka waktu garansi Anda?
A5: Produk kami dilengkapi dengan garansi 1 tahun. Kami telah meningkatkan daya tahan pada komponen penting untuk kinerja yang andal.
