Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 "

Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 "

Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 "
video
Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 "
Detail produk:
Place of Origin: China
Nama merek: UNIMETRO
Nomor model: Alat VMM
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1
Harga: Discussible
Packaging Details: Wood case
Delivery Time: 15 work days
Payment Terms: T/T
Supply Ability: 10 per month
Kontak
Detil Deskripsi produk
Warna gelap atau benda hitam: Abu-abu dan hitam Perjalanan X Axis: 80mm
Perjalanan Y Axis: 60mm Rentang pengukuran sumbu Z.: 60mm
Kamera: Kamera HD 2M piksel / kamera HD 5M piksel (Opsil) Mengukur akurasi: X ~ Y, (2.5 + L / 100) µm, L adalah panjang yang diukur
Cahaya Tinggi:

mesin pengukur visi

,

sistem pengukuran visi



Alat Sistem Inspeksi Alat Penggilingan Sistem Pengukuran Video Mesin Pengukuran Visi





Aplikasi Produk

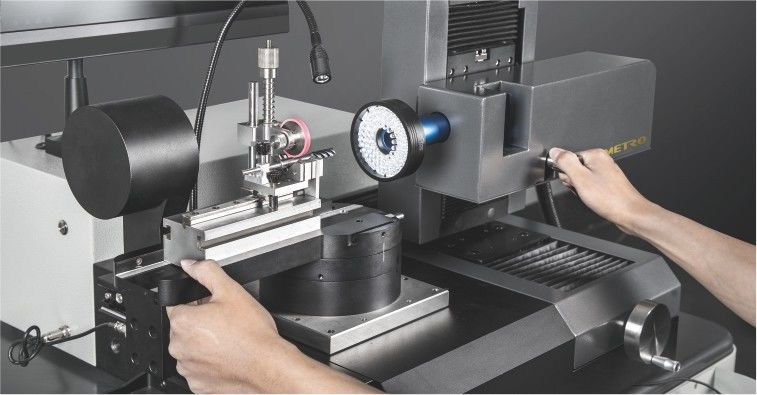

Sistem Inspeksi Alat UNIMETRO RANGER600 adalah mesin pengukur universal untuk bor, pemotong milling dan counter dan countersink di bawah sistem penerangan Fleksibel.Berkat desain yang ringkas dan stabilitas yang hebat, RANGER600 dapat digunakan di ruang metrologi, menerima inspeksi, atau langsung dalam produksi.Sistem Pemeriksaan Alat RANGER600 dikonfigurasi dengan perangkat lunak pengukuran universal SMARTOOL, yang menjadikannya instrumen terbaik untuk semua jenis alat pemotong logam, mulai dari pemeriksaan cepat kriteria tunggal, seperti kontur luar atau sudut, hingga kontrol penuh atas geometri alat khusus. .Pengguna dapat dengan mudah mencapai proses pengukuran PUT-MEASURE-ANALYZE dengan RANGER600.





Desain Lanjutan



- Desain ergonomis dan konstruksi yang kokoh.
- Pengambilan gambar HD dan kombinasi tampilan, juga tingkat perbesaran mikroskop adalah opsional.
- Blok V yang stabil dan akurat untuk alat yang mudah dipegang dan disejajarkan.
- Sudut pengukuran tetap mekanis 0 derajat dan 90 derajat tersedia pada tahap putar.
- Encoder akurasi tinggi tertanam di meja putar, menawarkan lokasi sudut yang tepat bagi pengguna.

- Beberapa bagian lampu cincin LED yang dapat diprogram untuk penerangan permukaan, juga termasuk pencahayaan kontur dan lampu bantu sudut bebas untuk fitur standar.
- Perangkat lunak pengukur SMARTOOL menawarkan fungsi pengukuran khusus untuk alat pemotong.
- Deteksi tepi otomatis, pengukuran sudut cepat dengan reticle, fungsi perbandingan elemen CAD tersedia.
--Mengukur hasil cepat ke laporan file EXCEL atau file CAD.
--Sistem PC ALL-IN-ONE membuat mesin lebih stabil.



Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 0

Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 1


Spesifikasi



SPESIFIKASI UNTUK EXCAVATOR 25 TON CRAWLER

Perjalanan sumbu X.

80mm

Perjalanan sumbu Y.

60mm

Rentang pengukuran sumbu Z.

60mm

Diameter alat maks

50mm

Panjang alat maks

300mm

Jarak kerja

90mm

Lensa

Lensa zoom penyok 0,7-4,5X

Kamera

Kamera HD 2M piksel / kamera HD 5M piksel (Optionsl)

Resolusi skala linier

0,0001mm

Pembesaran

12.6X ~ 79.2X / 25.2X ~ 158.4X (Opsional)

Bidang pandang

27 * 20mm ~ 4.3 * 3.3mm / 13.5 * 10mm ~ 2.3 * 1.6mm (Opsional)

Akurasi pengukuran

X ~ Y, (2.5 + L / 100) µm, L adalah panjang yang diukur

PC

Sistem PC ALL-IN-ONE, OS Windows 10, dengan monitor LCD 24 "

Penerangan

8 bagian lampu cincin LED, lampu kontur, dan lampu tambahan fleksibel, semua kontrol perangkat lunak dan dapat diprogram.

Masukkan format

File DXF

Format output

EXCEL, DXF







Pengukuran Sudut Ganda



Untuk lokasi sudut alat yang lebih cepat dan tepat selama proses pengukuran, meja putar RANGER600 menawarkan 2 sudut tetap mekanis, 0 derajat dan 90 derajat.Pada posisi 0 derajat pengguna dapat mengukur Tool End, Tool End - Center shaft, Tool End - sudut depan, dll. Dan posisi 90 derajat tersedia untuk sudut Helix, Sudut Aksial Depan, Sudut Belakang Pertama, Sudut Belakang Kedua dan Miring Sudut tepi, dll.
Jika lokasi sudut lain diperlukan, pengguna juga dapat menggunakan encoder akurat yang tertanam di meja putar untuk mendapatkannya.Pembacaan sudut ditampilkan di perangkat lunak.



Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 2
                      0 derajat 45 derajat 90 derajat




Aksesoris standar



Cahaya bantu sudut bebas

Lampu tambahan yang dapat diredupkan tersedia di lengan yang fleksibel.Yang membantu pengguna mendapatkan gambar penyempurnaan lokal.
Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 3

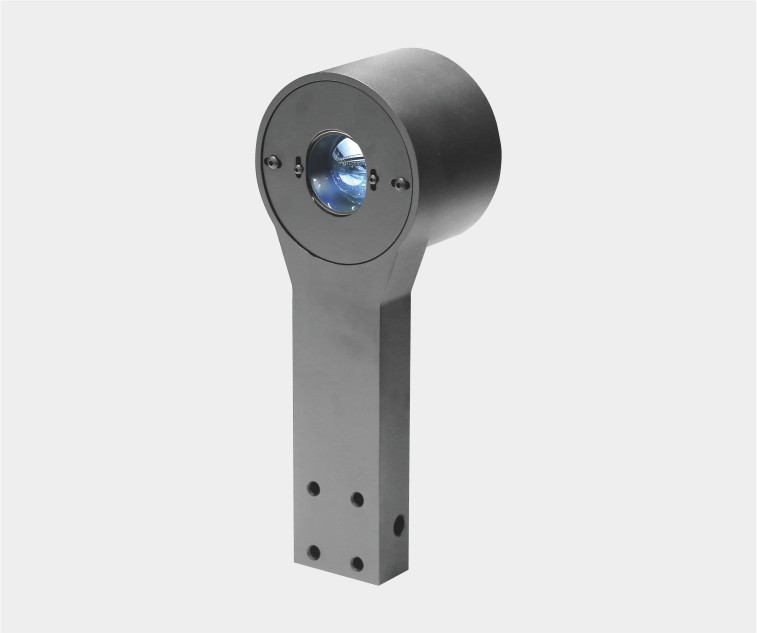

Modul lampu kontur

RANGER600 termasuk modul lampu LED kontur jalur cahaya paralel, yang dapat digerakkan sepanjang arah sumbu X, menawarkan gambar terbaik dan tepi tajam dari tampilan objek kepada pengguna saat mengukur kontur alat.

Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 4


Tabel dasar

Stasiun kerja berdiri kokoh dengan ruang penyimpanan praktis dan tampilan terbuka untuk penyimpanan bahan dan peralatan.
Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 5



Tempat alat

Dudukan alat multi bagian disematkan di sisi mesin.Pengguna dapat memegang semua alat untuk persiapan agar tidak terjadi kebingungan.

Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 6




Perangkat Lunak Pengukur SMARTOOL


Solusi pengukuran alat pemotong terkemuka

Perangkat Lunak Pengukur Alat Pemotong SMARTOOL dikembangkan berdasarkan teknologi pengukuran optik dan digital dengan akurasi tinggi, mudah dan intuitif untuk dioperasikan dan menawarkan berbagai algoritma pengukuran dan evaluasi khusus untuk perkakas yang diproduksi atau diasah dalam bisnis penggilingan.

Tampilan tajam dan kontras tinggi pada semua pembesaran Semua pembesaran dikalibrasi.
Tingkat pembesaran yang tinggi memungkinkan analisis bahkan pada detail permukaan terkecil atau pemeriksaan alat mikro.
Antarmuka perangkat lunak yang intuitif dan mudah dioperasikan-untuk aplikasi pengukuran yang cepat dan mudah, semua tombol fungsi dan panel operasi berbentuk grafis, dan fungsi deteksi tepi otomatis membantu menghilangkan perbedaan hasil pengukuran dari berbagai operator.
Peralihan gratis antara tampilan gambar obiect dan tampilan kurva kontur waktu nyata-pengguna dapat memperoleh pengamatan dan mengukur tepi maksimal alat selama proses rotasi dinamis. Proses kalibrasi dan kompensasi lanjutan-perangkat lunak SMARTOOL menawarkan fungsi kalibrasi dan kompensasi tingkat lanjut, sangat meningkatkan akurasi pengukuran.

Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 7




Fitur Unggulan



Pengoperasian yang mudah

Tampilan gambar resolusi tinggi dan antarmuka operasi grafis.Semua tombol fungsi dan panel kontrol ditampilkan di jendela perangkat lunak.



Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 8





Tampilan kurva Waktu Nyata Dinamis

Perangkat lunak ini menawarkan tampilan kurva deteksi tepi waktu nyata, membuat analisis tepi dan pengukuran lebih intuitif dan jelas.Pengguna dapat beralih ke mode tampilan kurva kapan saja selama proses pengukuran.



Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 9





Pengukuran sudut cepat dengan retical

Reticle yang ditampilkan di area gambar perangkat lunak SMARTOOL dapat diputar secara bebas dan dapat menampilkan sudut.Pengguna dapat mencapai pengukuran sudut cepat dengan mudah dengan menggunakan retikal untuk perbandingan tepi.



Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 10





Perbandingan CAD

Perangkat lunak pengukur SMARTOOL mendukung fungsi perbandingan CAD.Pengguna dapat langsung memasukkan gambar CAD dari alat ke perangkat lunak sebagai referensi, dan membandingkan gambar asli dengan gambar untuk mengevaluasi geometri alat pemotong.

Mengukur Kemampuan.



Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 11




Mengukur Kemampuan



Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 12
Sudut Helix Sudut Aksial Sudut Depan Sudut Belakang Pertama



Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 13
Sudut Tepi Miring Kedua Belakang





Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 14
Ujung Alat Ujung Alat - Ujung Alat Poros Tengah - Sudut Depan



Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 15
Sudut Belakang Pertama Sudut Belakang Kedua




Tentang kami



UNIMETRO membantu Anda membangun bisnis Anda sendiri!

UNIMETRO adalah produsen metrologi profesional dengan pengalaman lebih dari 10 tahun.Kami menawarkan produk berkinerja tinggi dengan harga yang terjangkau.Dan kooperator profesional dari pasar global selalu dipersilakan untuk bergabung dengan kami dan UNIMETRO akan selalu menawarkan pemasaran dan dukungan teknis terbaik.



Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 " 16



Layanan kami

UNIMETRO mengabdikan diri untuk menawarkan produk dan solusi metrologi terbaik, juga menawarkan layanan purna jual terbaik. Dukungan online gratis, peningkatan perangkat lunak gratis, dan reaksi cepat setelah layanan penjualan memastikan kepuasan pelanggan dan dealer kami.



Pasar global

Dealer atau distributor di seluruh dunia dipersilakan dan kami akan menawarkan dukungan penuh dalam fase komersial dan teknis. UNIMETRO selalu menyediakan produk dengan rasio kinerja harga terbaik dan layanan terbaik.



OEM dan solusi pengukuran khusus

UNIMETRO tersedia untuk layanan OEM untuk distributor kami.
Terima kasih kepada tim teknis profesional UNIMETRO, kami juga mampu untuk berbagai jenis solusi pengukuran khusus atau pengembangan perangkat, silakan berkonsultasi dengan teknisi kami jika Anda memiliki persyaratan seperti itu.
