Sistem Inspeksi Alat UNIMETRO RANGER600 untuk Penggilingan
Aplikasi Produk

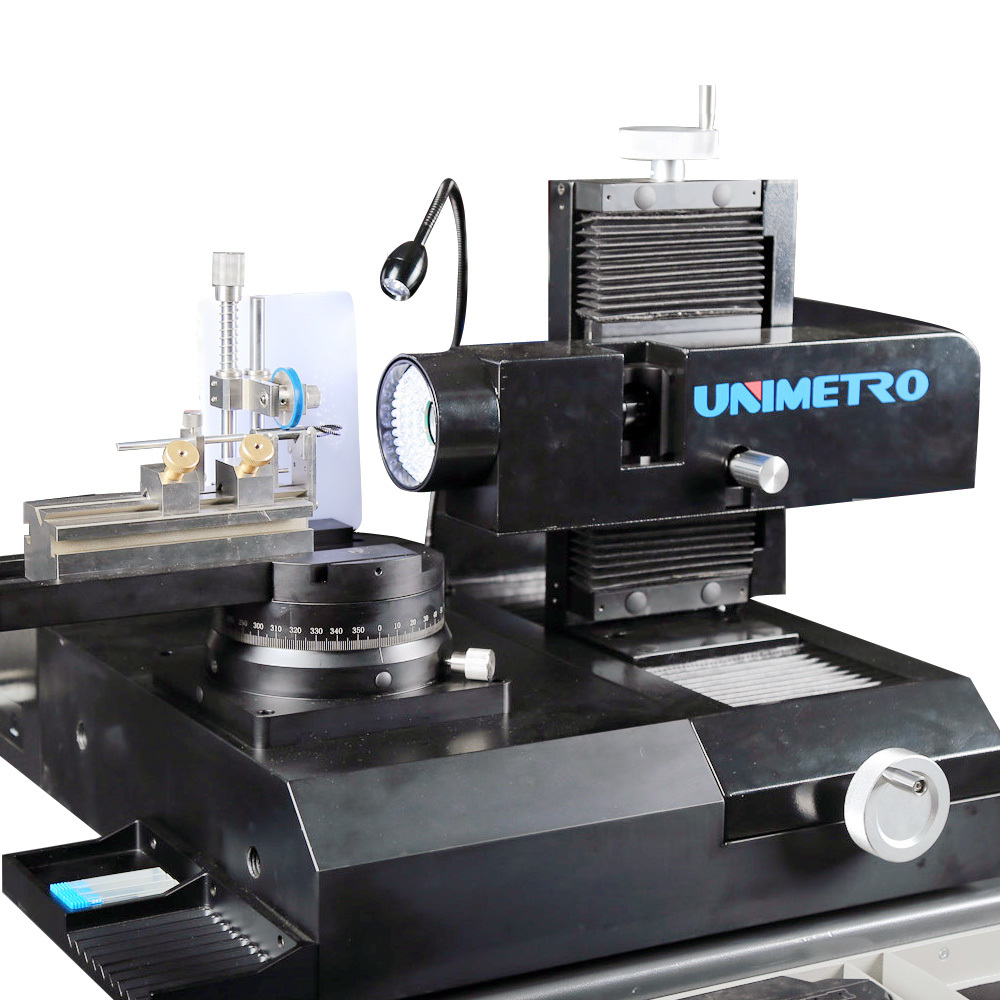

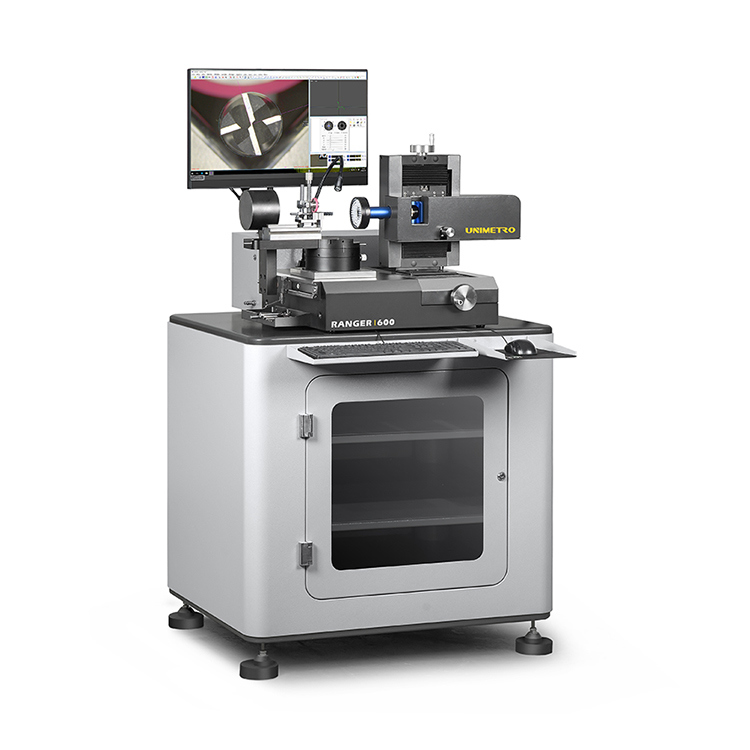

Sistem Inspeksi Alat UNIMETRO RANGER600 adalah mesin pengukur universal untuk bor, pemotong frais, dan countersink dengan sistem penerangan yang fleksibel. Berkat desainnya yang ringkas dan stabilitas yang luar biasa, RANGER600 dapat digunakan di ruang metrologi, menerima inspeksi, atau langsung dalam produksi.
Dikonfigurasi dengan perangkat lunak pengukuran universal SMARTOOL, sistem ini adalah instrumen ideal untuk semua jenis perkakas pemotong logam, mulai dari pemeriksaan cepat terhadap kriteria tunggal (seperti kontur atau sudut luar) hingga kontrol penuh geometri perkakas khusus. Pengguna dapat dengan mudah mencapai alur kerja PUT-MEASURE-ANALYSE dengan RANGER600.
Spesifikasi Teknis
| Parameter |
Nilai |
| Perjalanan sumbu X |
80mm |
| Perjalanan sumbu Y |
60mm |
| Rentang pengukuran sumbu Z |
60mm |
| Diameter alat maks |
50mm |
| Panjang alat maksimal |
300mm |
| Jarak kerja |
90mm |
| Lensa |
Lensa zoom penyok 0,7-4,5X |
| Kamera |
Kamera HD piksel 2M/kamera HD piksel 5M (Opsional) |
| Resolusi skala linier |
0,0001mm |
| Pembesaran |
12,6X~79,2X/25,2X~158,4X (Opsional) |
| Bidang pandang |
27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (Opsional) |
| Akurasi pengukuran |
X~Y,(2.5+L/100)µm, L adalah panjang yang diukur |
| komputer |
Sistem PC ALL-IN-ONE, OS Windows 10, dengan monitor LCD 24". |
| Penerangan |
8 bagian lampu cincin LED, lampu kontur, dan lampu tambahan fleksibel, semua kontrol perangkat lunak dan dapat diprogram |
| Format masukan |
file DXF |
| Format keluaran |
EXCEL, DXF |

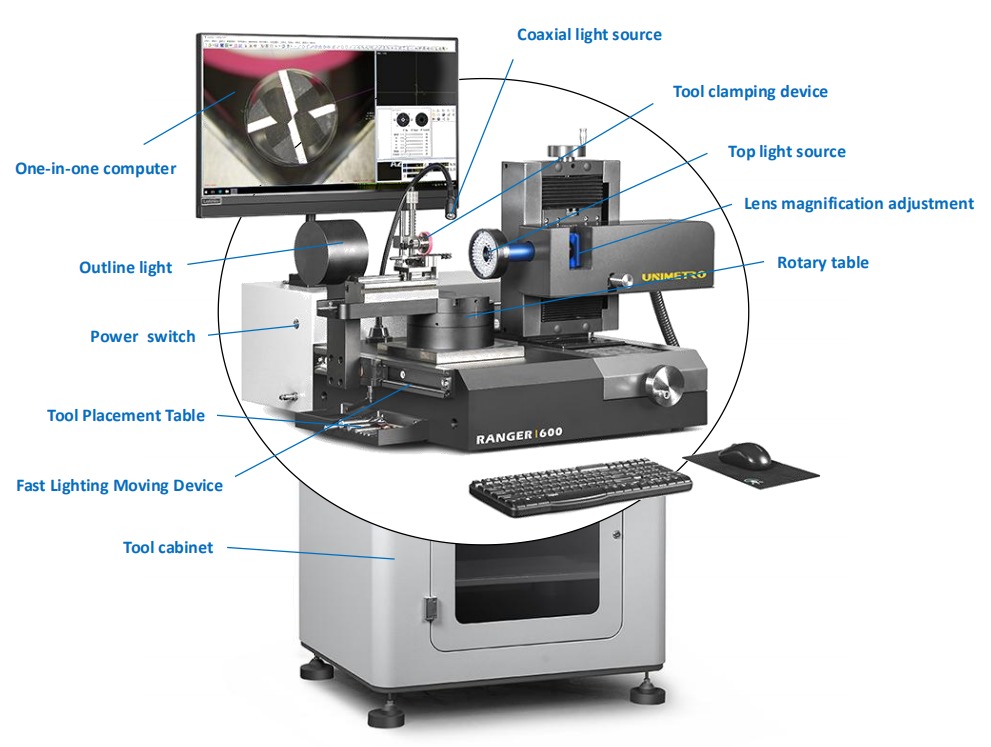

Fitur Desain Tingkat Lanjut
- Desain ergonomis dengan konstruksi kokoh
- Pengambilan dan tampilan gambar HD dengan pembesaran mikroskop opsional

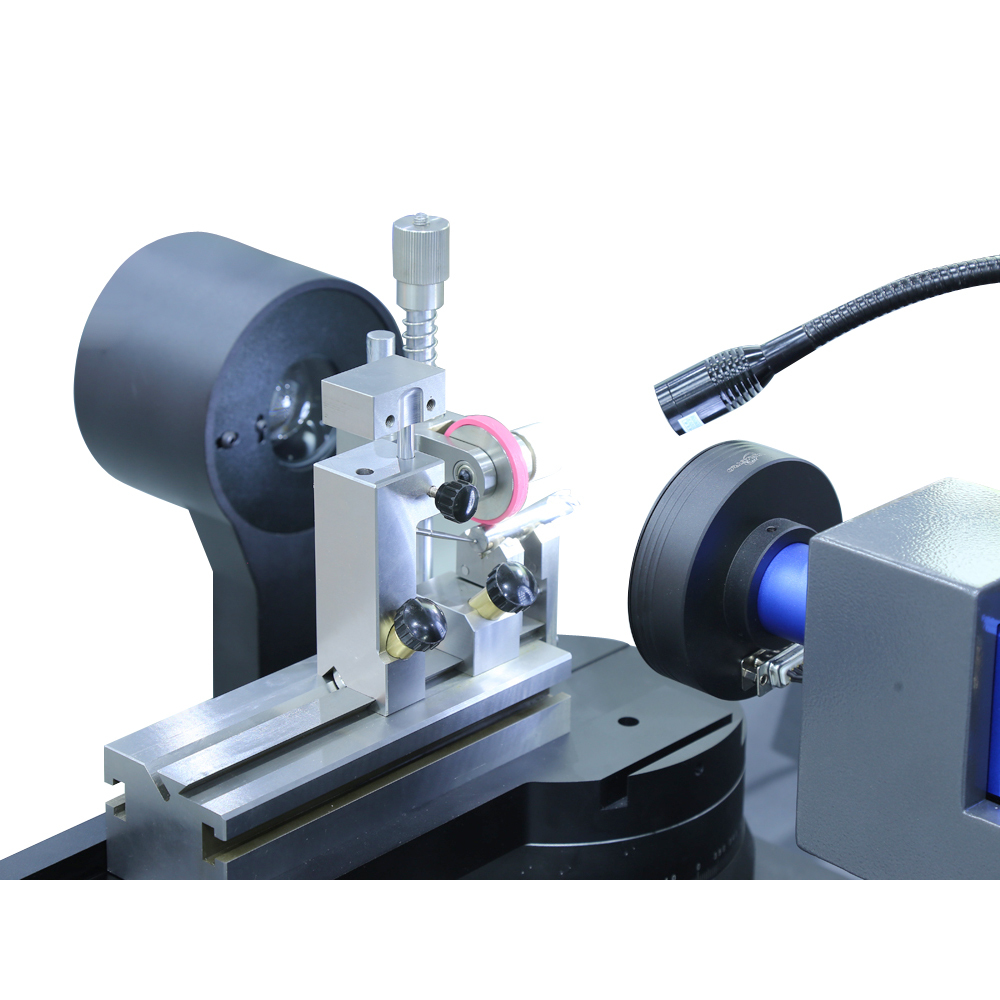

- Blok V yang stabil untuk memegang dan menyelaraskan alat dengan aman
- Sudut pengukuran tetap mekanis 0° dan 90° pada tahap putar
- Encoder akurasi tinggi di meja putar untuk lokasi sudut yang tepat
- Lampu cincin LED yang dapat diprogram dengan pencahayaan kontur dan lampu tambahan
- Perangkat lunak pengukuran SMARTOOL dengan fungsi alat pemotong khusus
- Deteksi tepi otomatis dan pengukuran sudut cepat dengan reticle
- Fungsi perbandingan elemen CAD
- Hasil pengukuran diekspor ke file EXCEL atau CAD
- Sistem PC ALL-IN-ONE untuk meningkatkan stabilitas
Kemampuan Pengukuran Berbagai Sudut

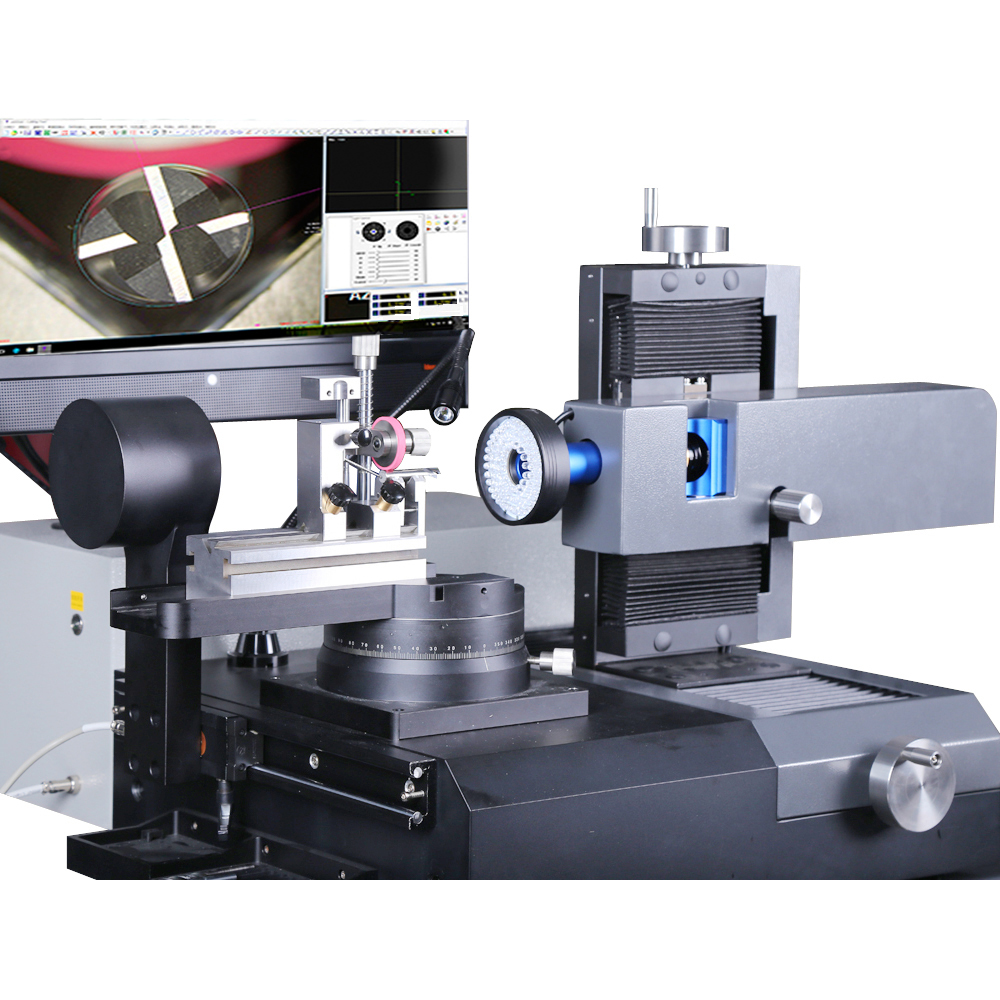

Meja putar menawarkan dua sudut tetap mekanis (0° dan 90°) untuk pemosisian alat yang presisi. Posisi 0° memungkinkan pengukuran Ujung Alat, Ujung Alat - Poros tengah, dan Ujung Alat - sudut depan. Posisi 90° memudahkan pengukuran sudut Helix, sudut Depan Aksial, sudut Belakang Pertama, sudut Belakang Kedua, dan sudut Tepi Miring. Sudut tambahan dapat ditemukan secara tepat menggunakan encoder yang tertanam, dengan pembacaan sudut ditampilkan dalam perangkat lunak.
Sistem Penerangan
Sistem ini mencakup lampu tambahan yang dapat diredupkan pada lengan fleksibel untuk penyempurnaan gambar lokal, dan modul lampu LED kontur jalur cahaya paralel yang bergerak sepanjang sumbu X untuk memberikan pencitraan kontur alat yang optimal.
Fitur Stasiun Kerja

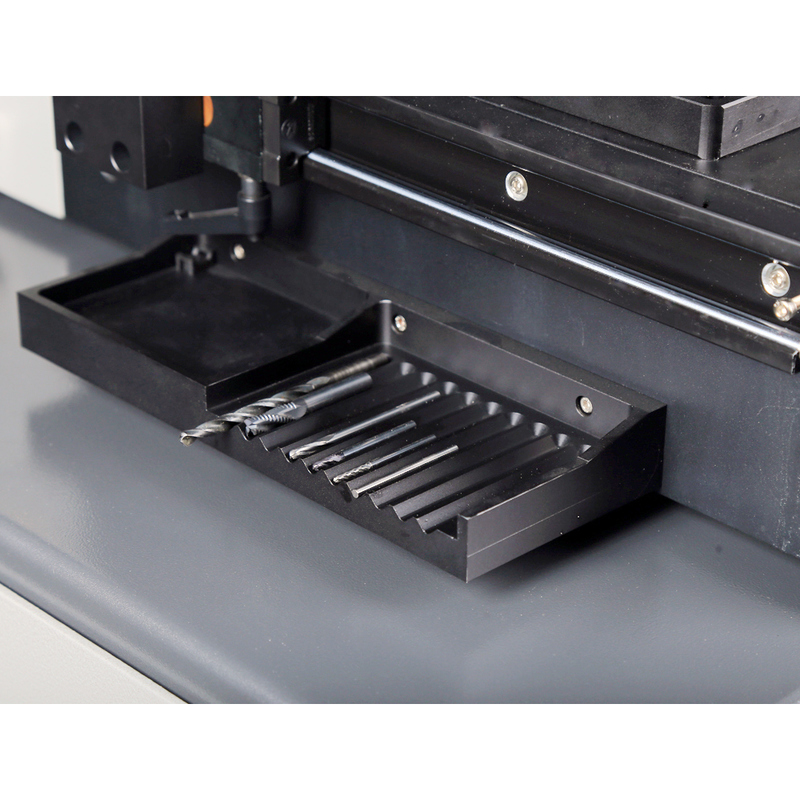

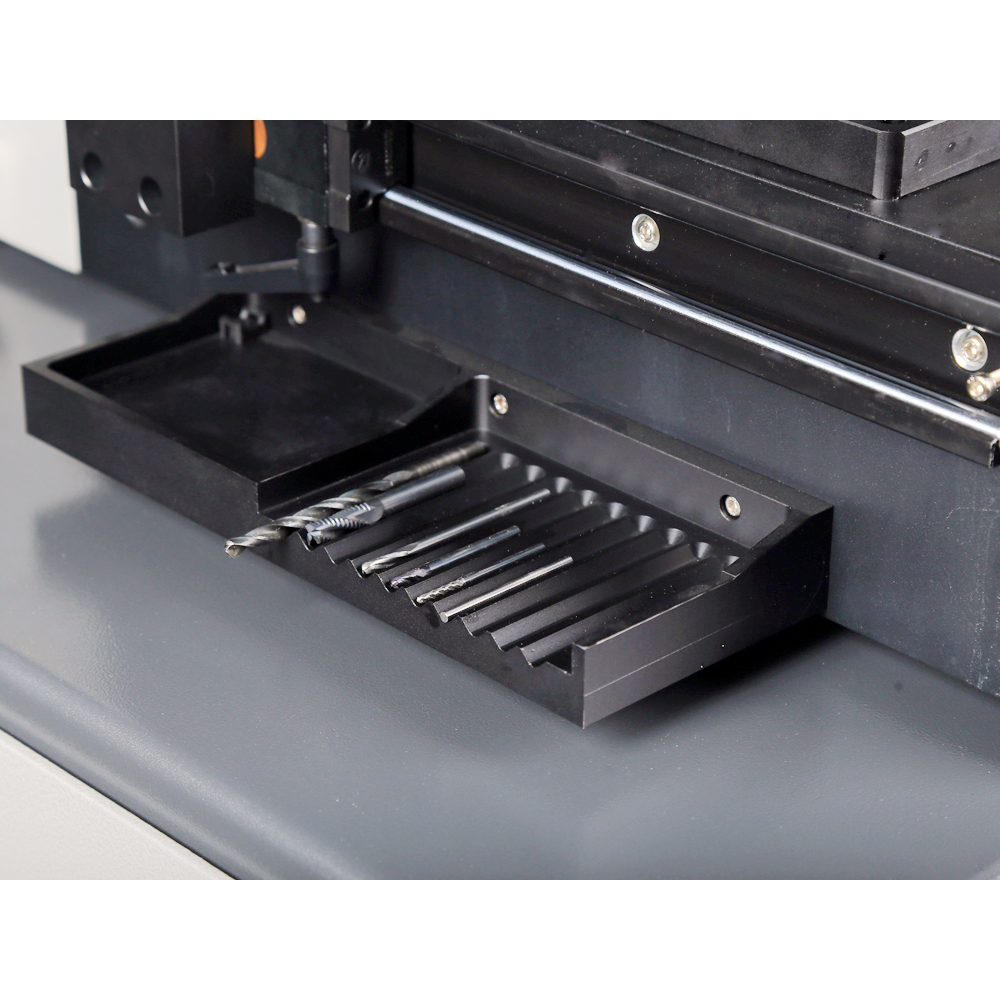

Sistem ini dilengkapi stasiun kerja berdiri kokoh dengan ruang penyimpanan praktis dan dudukan alat multi-bagian yang terintegrasi untuk persiapan alat yang terorganisir.
Perangkat Lunak Pengukur SMARTOOL
Perangkat Lunak Pengukur Alat Pemotong SMARTOOL dikembangkan berdasarkan teknologi pengukuran optik dan digital dengan akurasi tinggi. Ini menawarkan pengoperasian intuitif dengan berbagai algoritma pengukuran dan evaluasi yang dirancang khusus untuk perkakas yang diproduksi atau diasah dalam operasi penggilingan.
Fitur Perangkat Lunak
- Tampilan gambar resolusi tinggi dengan antarmuka grafis
- Tampilan kurva deteksi tepi waktu nyata yang dinamis
- Pengukuran sudut cepat dengan reticle yang dapat diputar
- Fungsi perbandingan CAD untuk evaluasi geometri alat
- Semua tombol fungsi dan panel kontrol ditampilkan di jendela perangkat lunak
Mengukur Kemampuan
Sistem ini dapat mengukur berbagai sudut dan fitur pahat termasuk Sudut Helix, Sudut Depan Aksial, Sudut Belakang, Sudut Tepi Miring, geometri Ujung Alat, dan banyak lagi.
Tentang UNIMETRO
UNIMETRO adalah produsen metrologi profesional dengan pengalaman lebih dari 10 tahun, menawarkan produk berkinerja tinggi dengan harga pantas. Kami menyediakan solusi pengukuran lengkap dengan akurasi tinggi dan menyambut mitra profesional dari pasar global.
Kemampuan kami
- 10+ tahun pengalaman manufaktur metrologi
- Lini produksi lengkap termasuk komponen optik inti
- Tim spesialis menawarkan solusi pengukuran yang fleksibel
- Konsep desain modular meminimalkan layanan purna jual
- Desain teknik canggih dengan pencetakan 3D dan pembuatan prototipe cepat
- Dukungan tim teknik 24 jam
