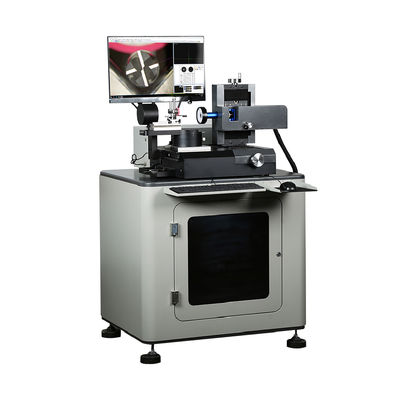

Sistem Inspeksi Alat Pemotong dengan Rentang Pengukuran 80mm X, 60mm Y, dan 60mm Z

Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Informasi Dasar
Tempat asal: Guangdong, Cina
Nama merek: UNIMETRO
Nomor model: Ranger 600
Kuantitas min Order: 1
Harga: $15,600-22,000
Harga terbaik Hubungi sekarang
Informasi Detail
Perjalanan sumbu X: 80mm Perjalanan sumbu Y: 60mm
Rentang Z Axis: 60mm Diameter alat maks: 50mm
Panjang alat maks: 300mm Jarak kerja: 90mm
Pembesaran Lensa: 0.7-4.5x Resolusi kamera: 2M Pixel HD (5M Opsional)
Resolusi Skala Linier: 0,0001mm Rentang perbesaran: 12.6x ~ 79.2x (25.2x ~ 158.4x Opsional)
Bidang pandang: 27*20mm ~ 4.3*3.3mm (13.5*10mm ~ 2.3*1.6mm opsional) Akurasi pengukuran: X ~ y, (2.5+l/100) µm
Sistem PC: All-in-One, Windows 10, 24 "LCD Jenis Penerangan: Lampu cincin LED 8-bagian, lampu kontur, lampu tambahan
Masukkan format: File DXF Format keluaran: Excel, DXF
Menyoroti:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range VMM

Deskripsi Produk

Sistem Inspeksi Alat Penggilingan Alat VMM

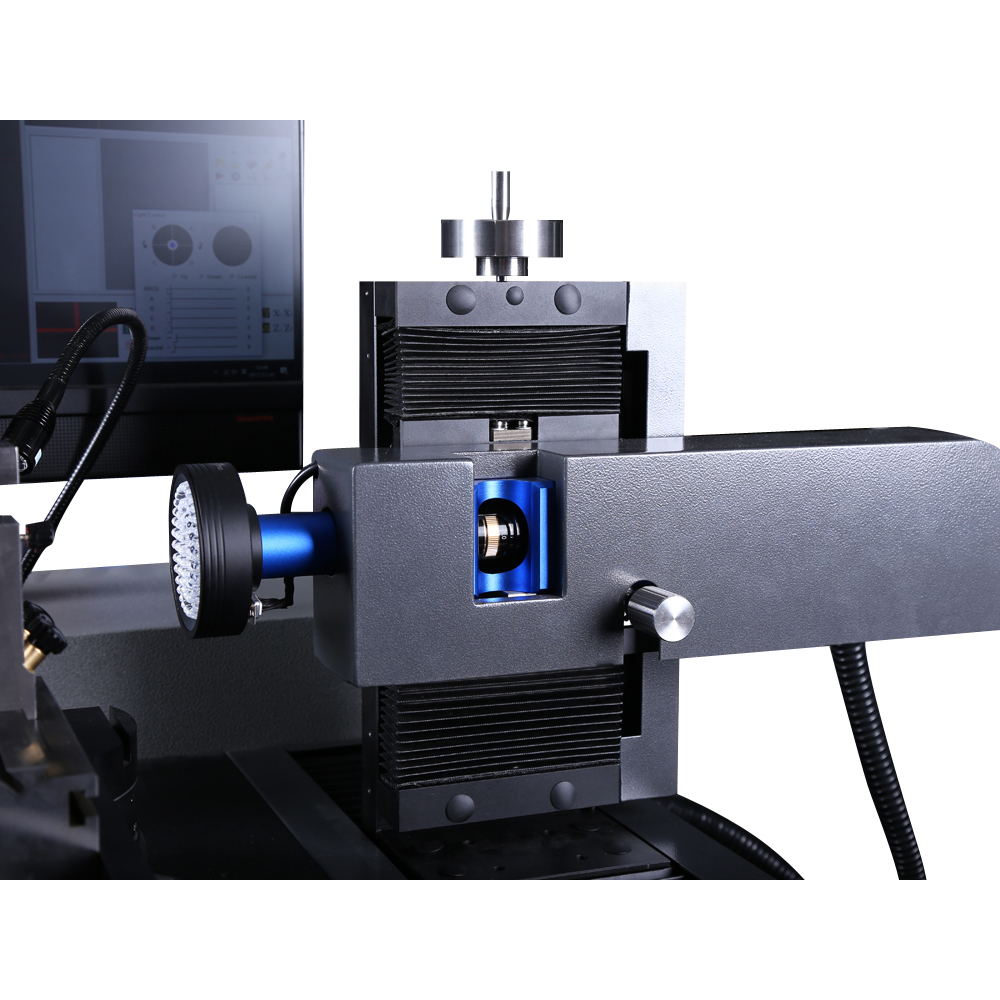

Milling Tool Inspection System Close-up of inspection system
Aplikasi produk
Sistem Inspeksi Alat UNIMETRO RANGER600 adalah mesin pengukuran universal untuk bor, mesin penggiling, dan countersinks dengan sistem pencahayaan yang fleksibel.Berkat desain kompak dan stabilitas yang besar, RANGER600 dapat digunakan di ruang metrologi, menerima inspeksi, atau langsung dalam produksi.
Dikonfigurasi dengan perangkat lunak pengukuran universal SMARTOOL, RANGER600 adalah instrumen yang ideal untuk semua jenis alat pemotong logam,dari pemeriksaan cepat kriteria tunggal untuk kontrol lengkap dari geometri alat khususPengguna dapat dengan mudah mencapai proses pengukuran PUT-MEASURE-ANALYSE dengan RANGER600.

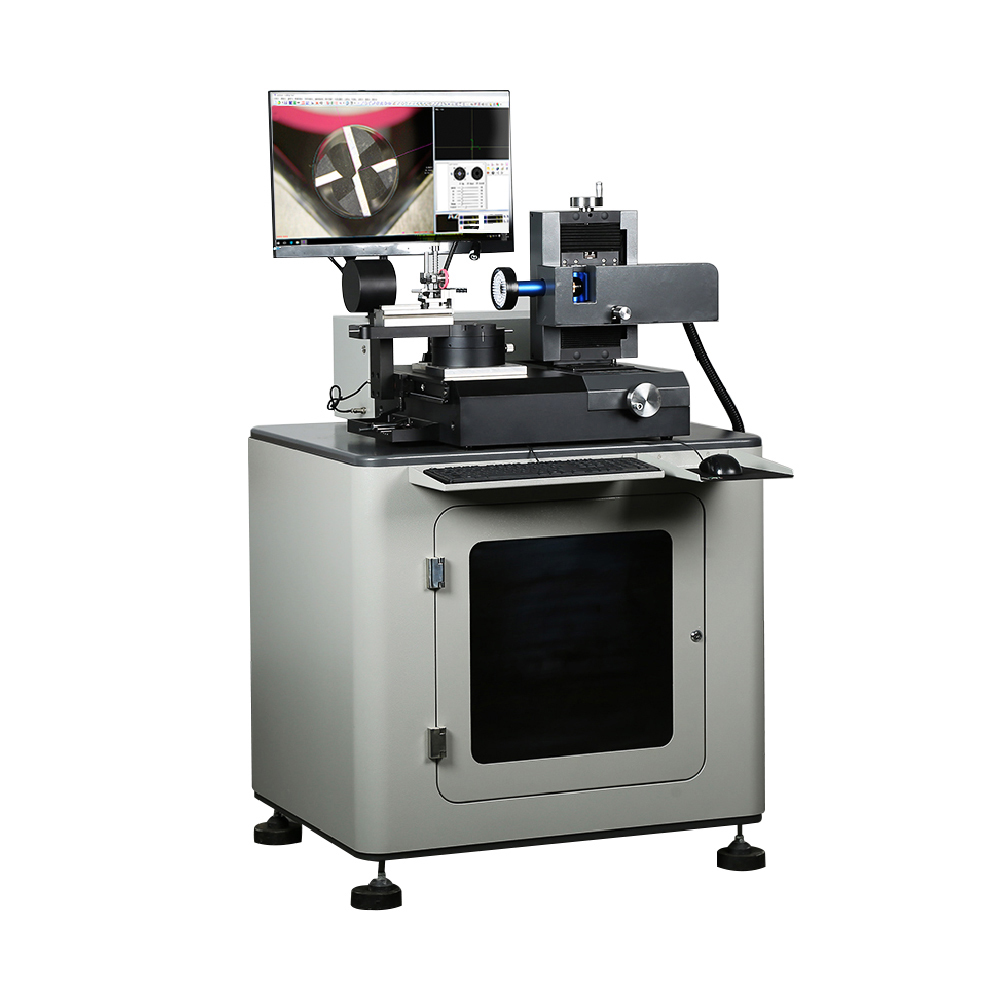

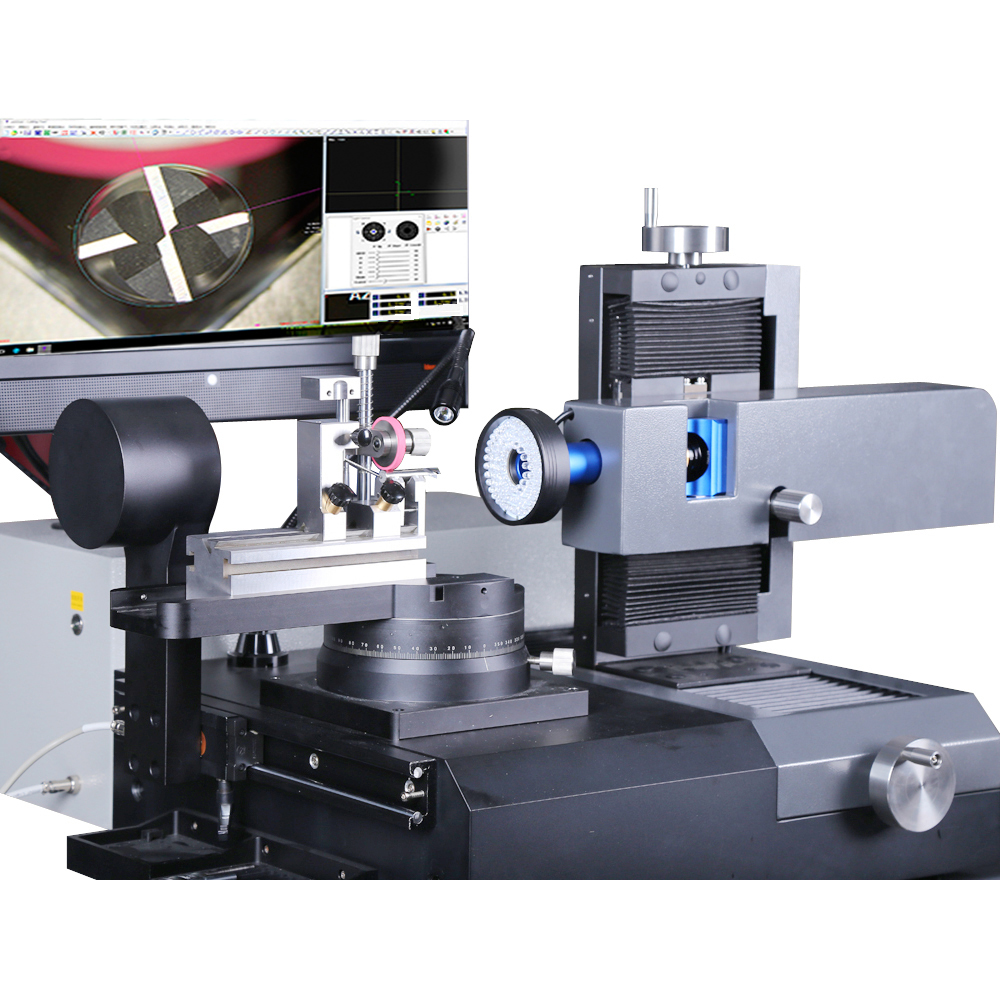

RANGER600 in operation System interface
Parameter teknis
Perjalanan sumbu X 80 mm
sumbu Y Perjalanan 60 mm
Kisaran pengukuran sumbu Z 60 mm
Diameter alat maksimum 50 mm
Panjang alat maksimum 300 mm
Jarak kerja 90 mm
Lensa 0.7-4.5X lensa zoom berongga
Kamera Kamera 2M piksel HD/5M piksel HD kamera (Opssional)
Resolusi skala linier 0.0001mm
Perbesar 12.6X~79.2X/25.2X~158.4X (Opssional)
Bidang pandangan 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (Opssional)
Keakuratan pengukuran X~Y,(2.5+L/100) μm, L adalah panjang yang diukur
PC Sistem PC ALL-IN-ONE, OS Windows 10, dengan monitor LCD 24"
Pencahayaan 8 bagian lampu LED ring, lampu kontur dan lampu bantu fleksibel, semua kontrol perangkat lunak dan dapat diprogram
Format input File DXF
Format output Excel, DXF

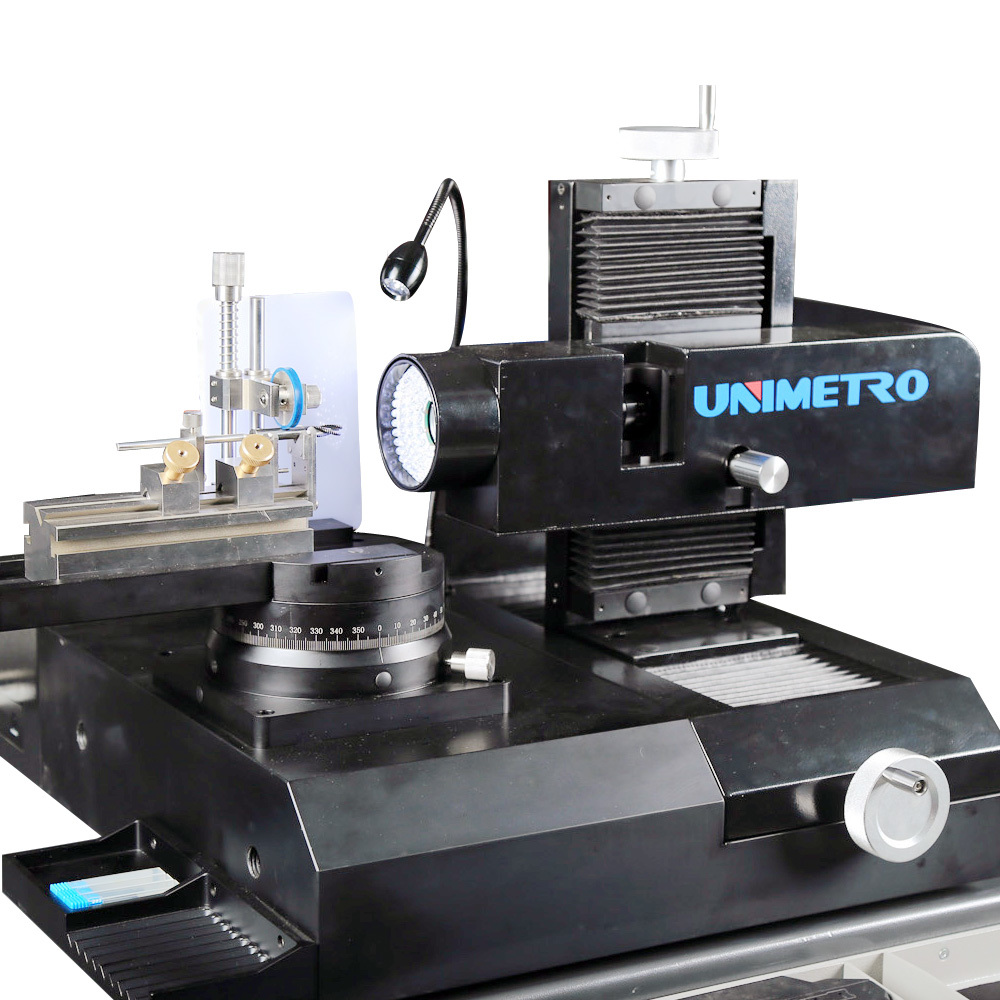

System components
Fitur Desain Lanjutan
  • Desain ergonomis dan konstruksi solid
  • Kombinasi pengambilan dan tampilan gambar HD dengan tingkat pembesaran mikroskop opsional
  • Blok V yang stabil dan akurat untuk mudah memegang dan menyelaraskan alat
  • Sudut pengukuran mekanik tetap 0 derajat dan 90 derajat tersedia pada panggung berputar
  • Encoder presisi tinggi tertanam di meja putar untuk lokasi sudut yang tepat
  • Lampu cincin LED multi-bagian yang dapat diprogram untuk pencahayaan permukaan
  • Perangkat lunak pengukuran SMARTOOL dengan fungsi khusus untuk alat pemotong
  • Deteksi tepi otomatis dan pengukuran sudut cepat dengan retikul
  • Fungsi perbandingan elemen CAD yang tersedia
  • Hasil pengukuran output cepat ke file laporan EXCEL atau file CAD
  • Sistem PC ALL-IN-ONE untuk peningkatan stabilitas
Multiple angle measurement
Kemampuan pengukuran multi-sudut
Meja putar RANGER600 menawarkan dua sudut tetap mekanis (0° dan 90°) untuk lokasi sudut alat yang cepat dan tepat selama pengukuran.Alat ujung - poros pusatPosisi 90 ° cocok untuk Helix sudut, Axial Front sudut, Pertama Rear sudut, Kedua Rear sudut, dan tilt Edge sudut pengukuran.
Untuk persyaratan sudut lainnya, pengguna dapat memanfaatkan encoder yang akurat yang tertanam di meja putar, dengan pembacaan sudut ditampilkan dalam perangkat lunak.
0 degree measurement 90 degree measurement
Sistem pencahayaan
Sistem ini termasuk lampu tambahan yang dapat dimming pada lengan fleksibel untuk peningkatan gambar lokal,dan modul cahaya LED kontur jalur cahaya paralel yang bergerak di sepanjang sumbu X untuk memberikan pencitraan optimal untuk pengukuran kontur alat.

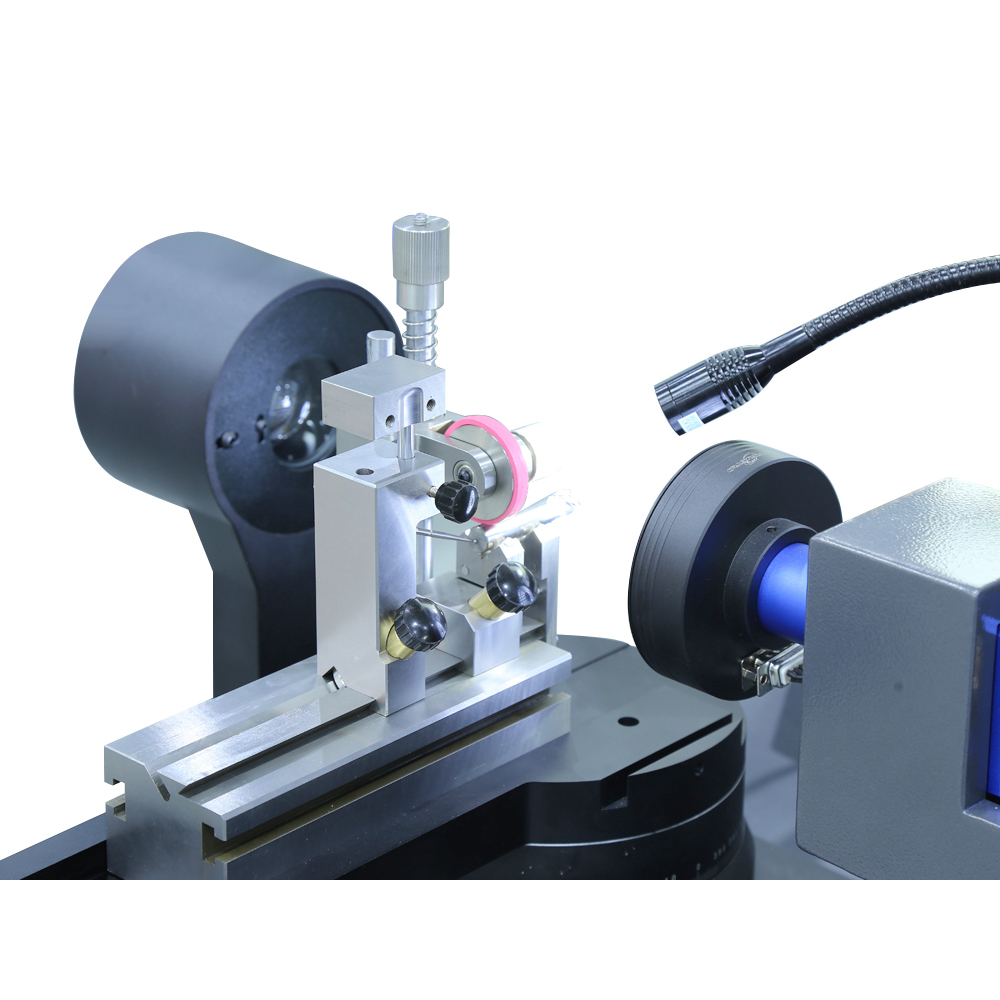

Flexible auxiliary light Contour light module
Perangkat Lunak Pengukuran SMARTOOL
Perangkat lunak pengukuran alat pemotong SMARTOOL dikembangkan berdasarkan teknologi pengukuran optik dan digital presisi tinggi,menawarkan operasi intuitif dan banyak algoritma pengukuran khusus untuk alat yang diproduksi atau diasah dalam bisnis penggilingan.
Software interface
Fitur Software Utama
  • Tampilan gambar resolusi tinggi dengan antarmuka operasi grafis
  • Tampilan kurva waktu nyata yang dinamis untuk analisis tepi
  • Pengukuran sudut cepat dengan retikul bebas berputar
  • Fungsi perbandingan CAD untuk evaluasi geometri alat
Real-time curve view Angle measurement with reticle
Tentang UNIMETRO
UNIMETRO adalah produsen profesional peralatan metrologi dengan pengalaman lebih dari 10 tahun, menawarkan produk berkinerja tinggi dengan harga yang wajar.Kami mengkhususkan diri dalam produk metrologi tingkat menengah-tinggi, menyediakan solusi pengukuran presisi tinggi yang lengkap untuk pelanggan.
UNIMETRO facility
Kemampuan Kita
  • Jalur produksi lengkap termasuk komponen inti untuk metrologi optik
  • Tim spesialis yang menawarkan solusi pengukuran yang fleksibel
  • Pengembangan produk independen dengan desain modular yang stabil
  • Dukungan teknik dengan sistem desain terbaru dan respon 24 jam
Production line
