Sistem inspeksi alat universal dengan sumbu X 80 mm, perjalanan sumbu Y 60 mm, dan rentang pengukuran sumbu Z 60 mm

Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range
Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range
Informasi Dasar
Tempat asal: Guangdong, Cina
Nama merek: UNIMETRO
Sertifikasi: CE,ISO
Nomor model: Ranger 600
Kuantitas min Order: 1
Harga: $15,600-22,000
Harga terbaik Hubungi sekarang
Informasi Detail
Perjalanan sumbu X: 80mm Perjalanan sumbu Y: 60mm
Rentang Z Axis: 60mm Diameter alat maks: 20mm
Panjang alat maks: 200mm Jarak kerja: 90mm
Resolusi kamera: Kamera HD Pixel 2M/Kamera HD Pixel 5M (Opsional) Jenis Lensa: Lensa zoom penyok 0,7-4,5X
Resolusi Skala Linier: 0,0001mm Rentang perbesaran: 12,6X~79,2X/25,2X~158,4X(Opsional)
Bidang pandang: 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm(Opsional) Akurasi pengukuran: X ~ y, (2.5+l/100) µm
Sistem PC: Sistem PC all-in-one, Windows 10 OS, Monitor LCD 24 " Jenis Penerangan: 8 bagian Cincin Lampu LED, CONNOR Light, Fleksibel Auxiliary Light
Masukkan format: File DXF Format keluaran: Excel, DXF
Menyoroti:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range Tool Measuring System

Deskripsi Produk

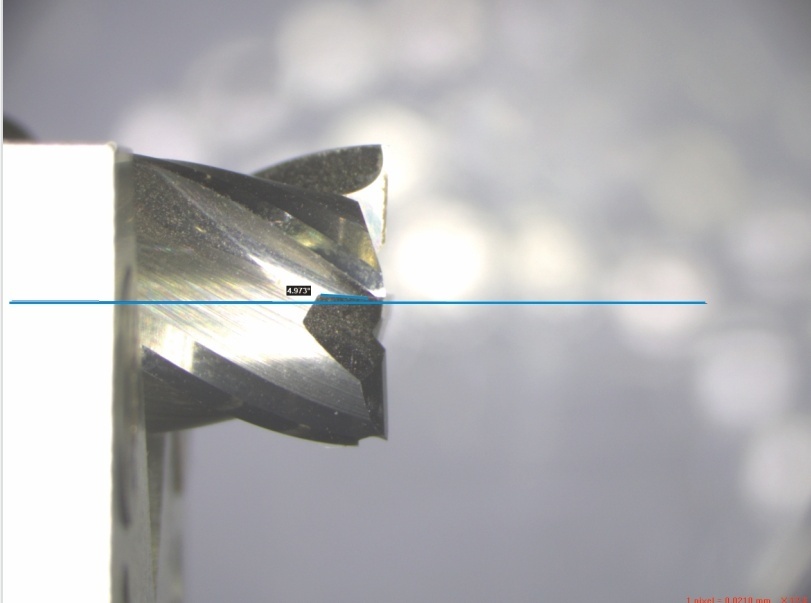

Sistem pengukuran pengiris penggiling untuk pengukuran sudut lebar tepi

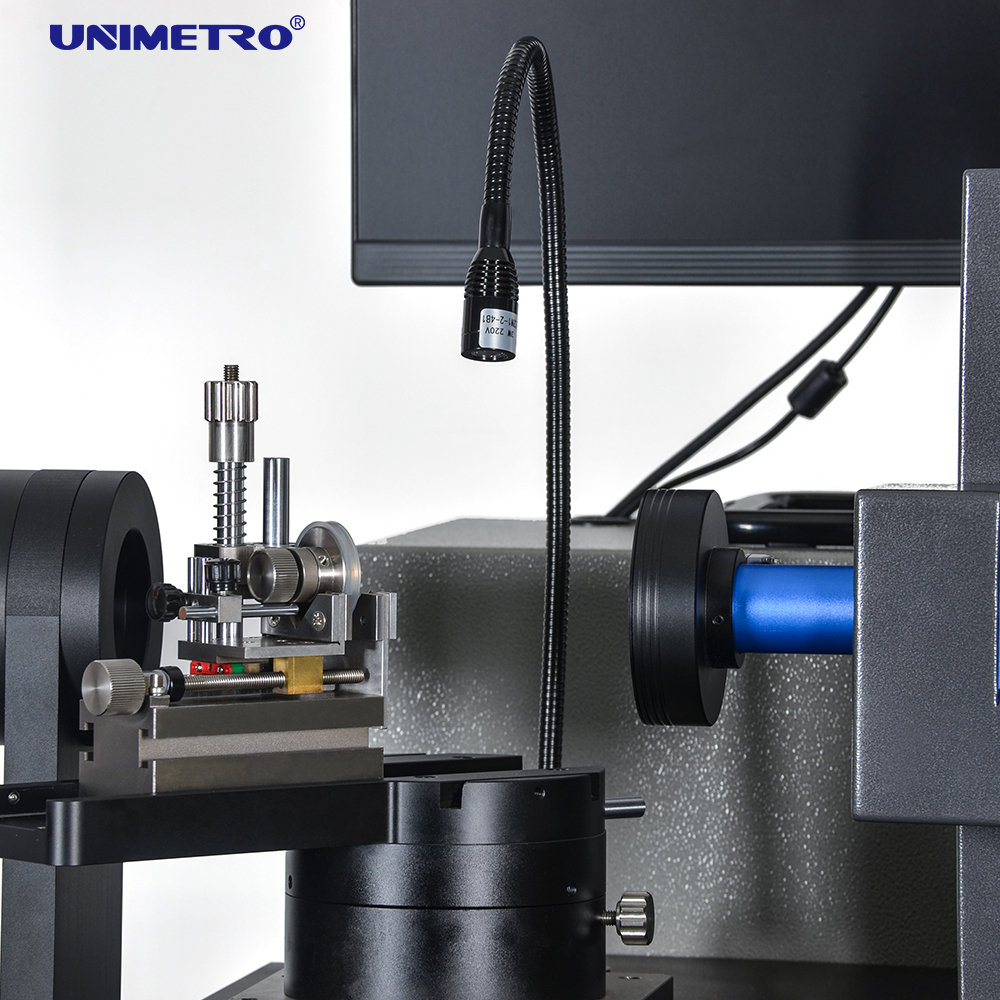

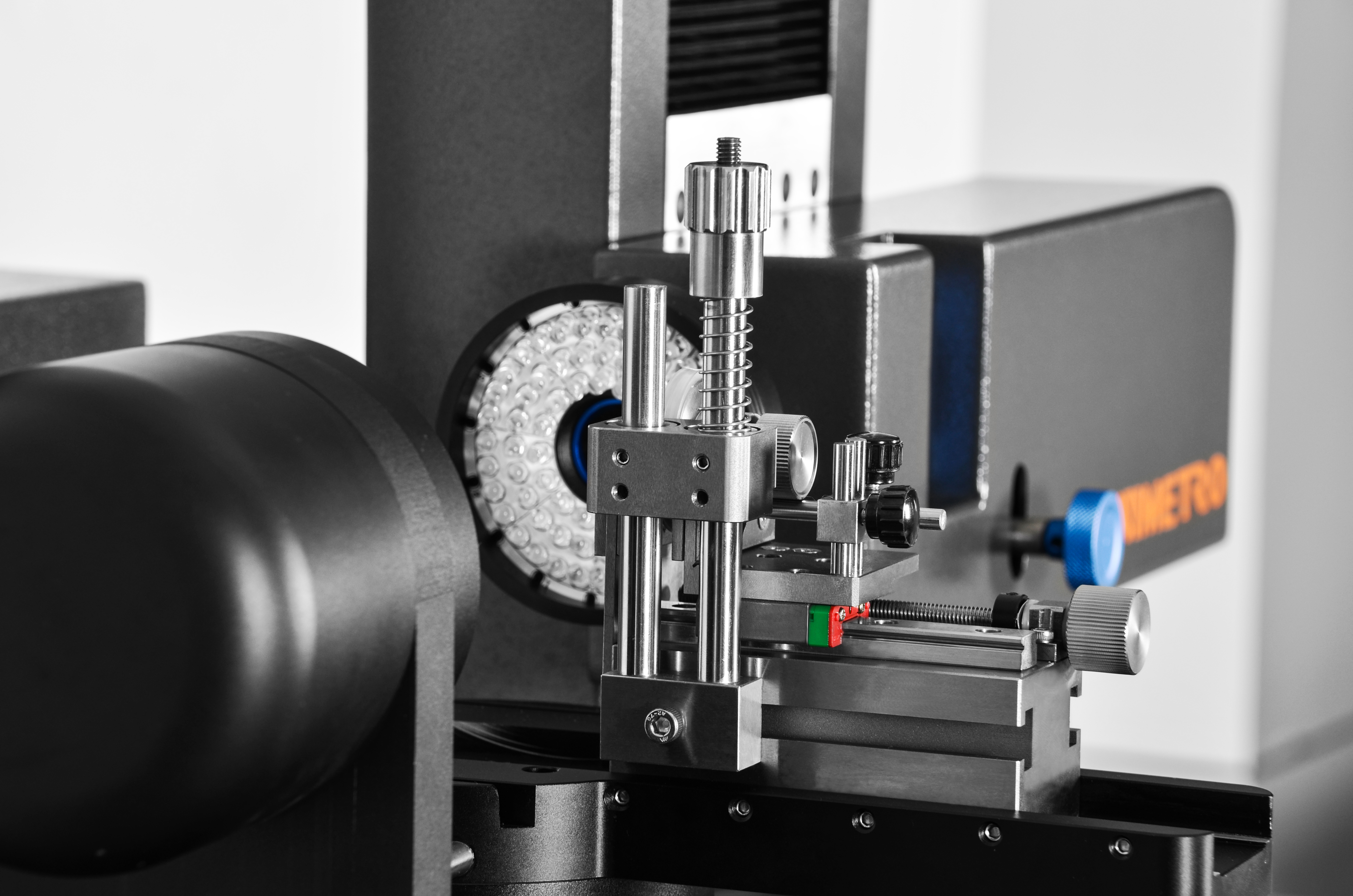

UNIMETRO RANGER600 Tool Inspection System Close-up of RANGER600 measuring interface
Aplikasi produk
Sistem Inspeksi Alat UNIMETRO RANGER600 adalah mesin pengukuran universal untuk bor, pemotong penggilingan, dan countersinks dengan sistem pencahayaan yang fleksibel.Desainnya yang kompak dan stabilitasnya yang luar biasa membuatnya cocok untuk ruang metrologi, menerima inspeksi, atau penggunaan produksi langsung.
Dikonfigurasi dengan perangkat lunak pengukuran universal SMARTOOL, RANGER600 menyediakan kontrol komprehensif dari geometri alat khusus, dari pemeriksaan kontur luar sederhana untuk pengukuran sudut lengkap.Sistem memungkinkan proses PUT-MEASURE-ANALYSE yang efisien untuk semua jenis alat pemotong logam.

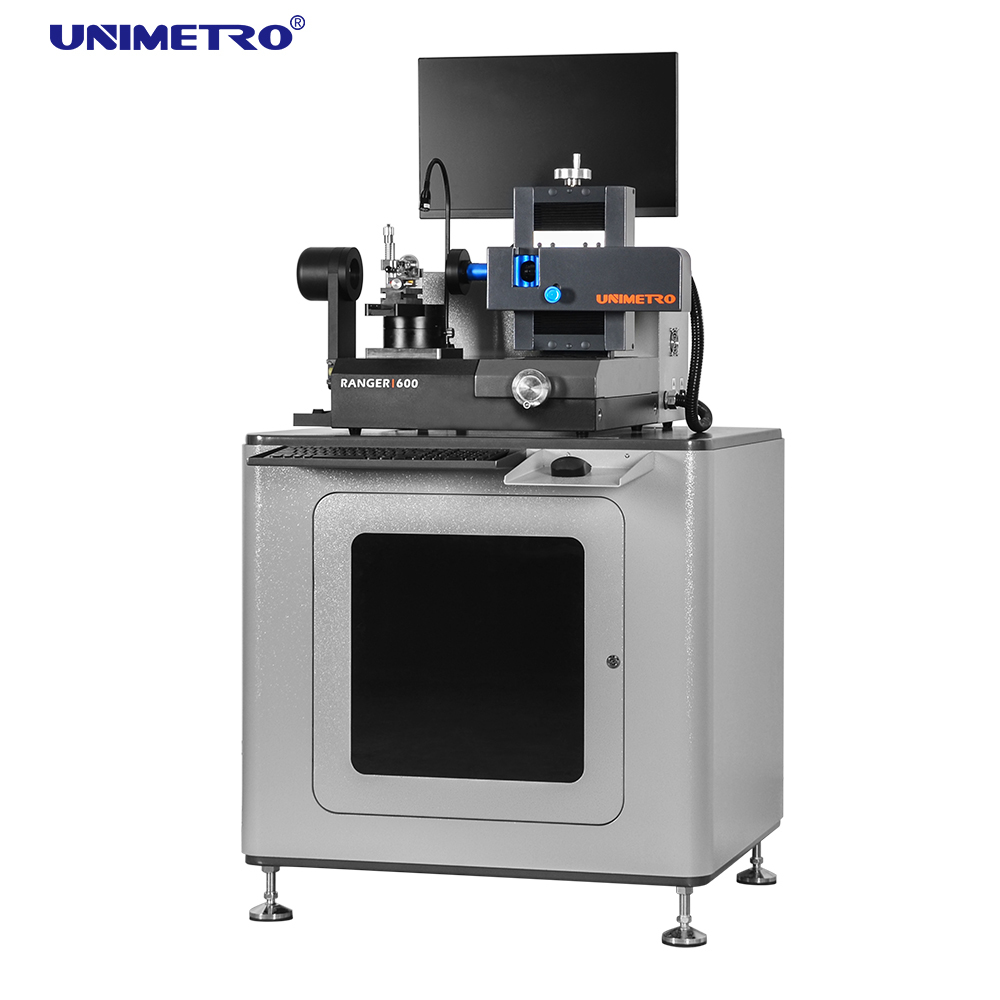

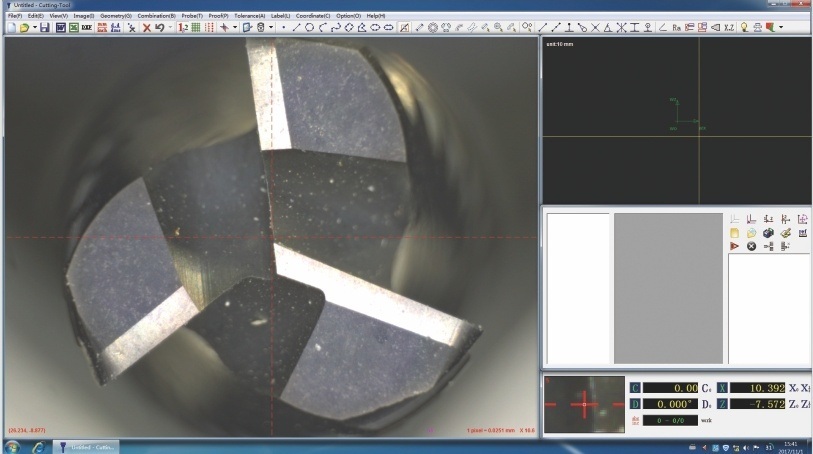

RANGER600 system overview SMARTOOL software interface
Spesifikasi Teknis
Parameter Nilai
Perjalanan sumbu X 80 mm
sumbu Y Perjalanan 60 mm
Kisaran pengukuran sumbu Z 60 mm
Diameter alat maksimum 20 mm
Panjang alat maksimum 200 mm
Jarak kerja 90 mm
Lensa 0.7-4.5X lensa zoom berongga
Kamera Kamera 2M piksel HD/5M piksel HD kamera (Opssional)
Resolusi skala linier 0.0001mm
Perbesar 12.6X~79.2X/25.2X~158.4X (Opssional)
Bidang pandangan 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (Opssional)
Keakuratan pengukuran X~Y,(2.5+L/100) μm, L adalah panjang yang diukur
PC Sistem PC ALL-IN-ONE, OS Windows 10, dengan monitor LCD 24"
Pencahayaan 8 bagian lampu LED ring, lampu kontur dan lampu bantu fleksibel, semua kontrol perangkat lunak dan dapat diprogram
Format input File DXF
Format output Excel, DXF
Fitur Desain Lanjutan
  • Desain ergonomis dengan konstruksi padat untuk stabilitas
  • Penangkapan gambar HD dengan tingkat pembesaran mikroskop opsional

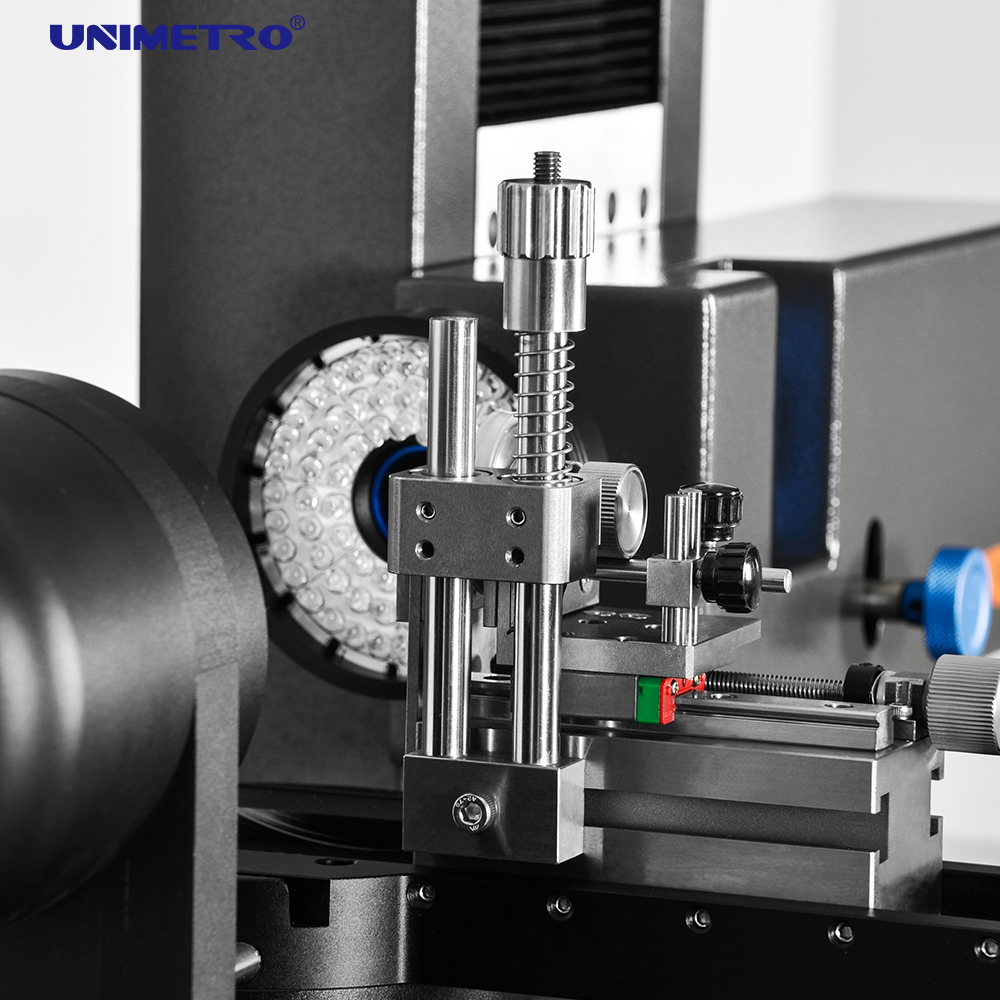

  • Blok V yang stabil untuk memegang dan menyelaraskan alat yang aman
  • Sudut pengukuran mekanik tetap pada 0° dan 90° pada panggung berputar
  • Encoder tertanam presisi tinggi untuk lokasi sudut yang tepat
  • Lampu cincin LED multi-bagian yang dapat diprogram dengan pencahayaan kontur
  • Perangkat lunak SMARTOOL dengan fungsi pengukuran alat pemotong khusus
  • Deteksi tepi otomatis dan perbandingan elemen CAD
  • Output pengukuran cepat ke format Excel atau CAD
  • Sistem PC ALL-IN-ONE terintegrasi untuk peningkatan stabilitas
Kemampuan pengukuran multi-sudut
Meja putar RANGER600 menyediakan dua sudut tetap mekanis (0° dan 90°) untuk posisi alat yang cepat.sementara posisi 90 ° memudahkan pengukuran Helix Angle, Axial Front Angle, dan Rear Angles.
Perangkat Lunak Pengukuran SMARTOOL
Perangkat Lunak Pengukuran Alat Pemotong SMARTOOL menggabungkan teknologi pengukuran optik dan digital dengan akurasi tinggi dengan operasi yang intuitif.menawarkan algoritma pengukuran dan evaluasi yang komprehensif untuk alat yang diproduksi atau diasah.
Fitur Software Utama
  • Antarmuka grafis resolusi tinggi dengan semua kontrol terlihat
  • Pemandangan kurva deteksi tepi dinamis secara real-time
  • Retikul berputar untuk pengukuran sudut cepat
  • Fungsi perbandingan CAD untuk evaluasi geometri
  • Kemampuan pelaporan pengukuran yang komprehensif
Kemampuan Pengukuran
Sistem RANGER600 menyediakan pengukuran yang tepat dari semua sudut dan geometri alat kritis, termasuk:
  • Sudut Heliks
  • Sudut depan sumbu
  • Sudut belakang pertama dan kedua
  • Sudut miring tepi
  • Geometri ujung alat
  • Pengukuran poros pusat
Tentang UNIMETRO
Dengan pengalaman lebih dari 10 tahun di bidang metrologi, UNIMETRO mengkhususkan diri dalam solusi pengukuran berkinerja tinggi dengan harga yang kompetitif.mesin pengukur koordinat, proyektor profil, dan komponen inti metrologi optik.
Tim insinyur kami menggunakan Solidworks dengan analisis FE, AutoCAD / CAM, dan pencetakan 3D industri untuk memberikan prototipe cepat dan solusi inovatif.Kami menyediakan dukungan teknis yang komprehensif dalam waktu 24 jam dan mempertahankan filosofi desain modular untuk meminimalkan persyaratan layanan purna jual.
