Mesin Pengukuran Visi untuk Inspeksi Alat dengan Garansi 1 Tahun, Dukungan Kustomisasi, dan Kemasan Kasus Kayu

Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Informasi Dasar
Tempat asal: Guangdong, Cina
Nama merek: UNIMETRO
Nomor model: Ranger 600
Kuantitas min Order: 1
Harga: $22,000
Harga terbaik Hubungi sekarang
Informasi Detail
Perjalanan sumbu X: 80mm Perjalanan sumbu Y: 60mm
Rentang Z Axis: 60mm Diameter alat maks: 50mm
Panjang alat maks: 300mm Jarak kerja: 90mm
Jenis Lensa: Lensa zoom penyok 0,7-4,5X Resolusi kamera: Kamera HD Pixel 2M/Kamera HD Pixel 5M (Opsional)
Resolusi Skala Linier: 0,0001mm Rentang perbesaran: 12.6x ~ 79.2x/25.2x ~ 158.4x (opsional)
Bidang pandang: 27*20mm ~ 4.3*3.3mm/13.5*10mm ~ 2.3*1.6mm (opsional) Akurasi pengukuran: X ~ y, (2.5+l/100) µm, l adalah panjang yang diukur
Sistem PC: Sistem PC all-in-one, Windows 10 OS, Monitor LCD 24 " Sistem Penerangan: 8 bagian Cincin Lampu LED, CONNOR Light, Fleksibel Auxiliary Light
Sudut tahap putar: 0 derajat dan 90 derajat
Menyoroti:

1 Year Warranty Tool Inspection System

,

Customized Support Vision Measurement Machine

,

Wooden Case Packaging VMM Machine

Deskripsi Produk

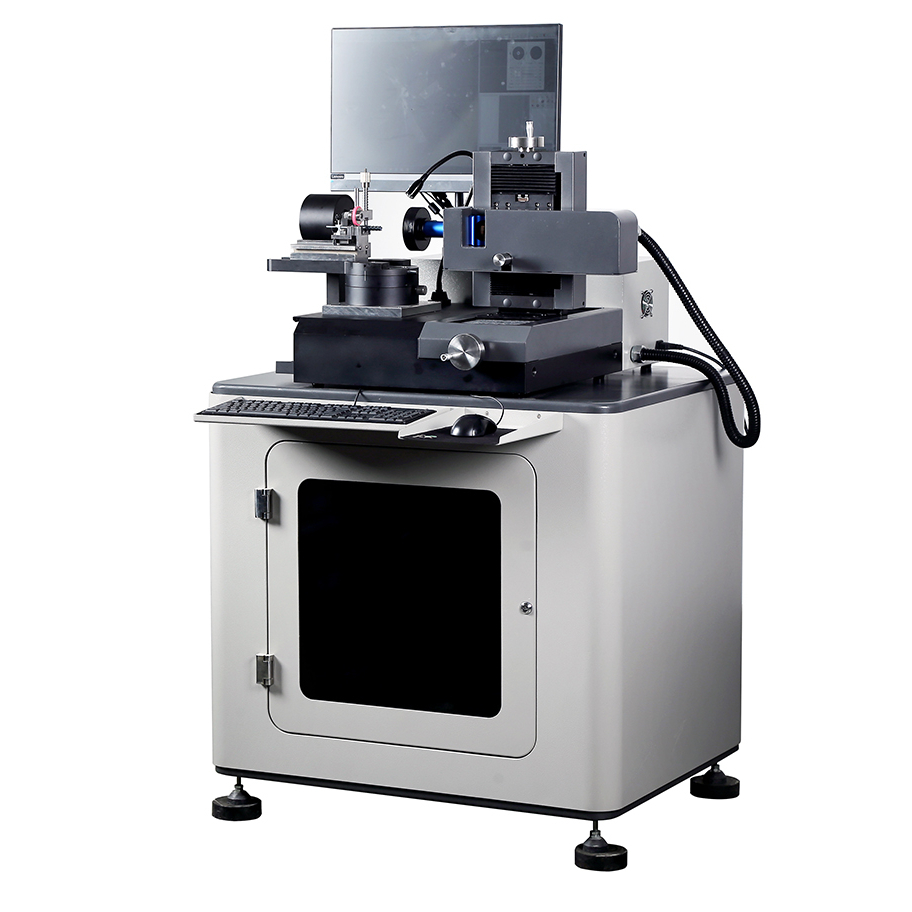

Sistem Inspeksi Alat Penggilingan - UNIMETRO RANGER600
Aplikasi produk
Sistem Inspeksi Alat UNIMETRO RANGER600 adalah mesin pengukuran universal untuk bor, pemotong penggilingan, dan countersinks dengan sistem pencahayaan yang fleksibel.Desainnya yang kompak dan stabilitas membuatnya cocok untuk ruang metrologi, menerima inspeksi, atau langsung menggunakan jalur produksi.
Dikonfigurasi dengan perangkat lunak pengukuran universal SMARTOOL, RANGER600 menyediakan kontrol komprehensif dari geometri alat khusus, dari pemeriksaan kontur luar sederhana untuk pengukuran sudut lengkap.Sistem ini memungkinkan proses PUT-MEASURE-ANALYSE yang efisien.
Fitur Desain Lanjutan
  • Desain ergonomis dengan konstruksi yang solid untuk lingkungan industri
  • Penangkapan gambar HD dengan tingkat pembesaran mikroskop opsional
  • Blok V yang stabil untuk memegang dan menyelaraskan alat yang aman
  • Sudut pengukuran mekanik tetap pada 0° dan 90° pada panggung berputar
  • Encoder tertanam presisi tinggi untuk lokasi sudut yang tepat
  • Lampu cincin LED yang dapat diprogram dengan kontur dan pencahayaan tambahan
  • Perangkat lunak SMARTOOL dengan fungsi pengukuran alat pemotong khusus
  • Kemampuan deteksi tepi otomatis dan perbandingan CAD
  • Hasil ekspor ke format Excel atau CAD
  • Sistem PC all-in-one untuk meningkatkan stabilitas

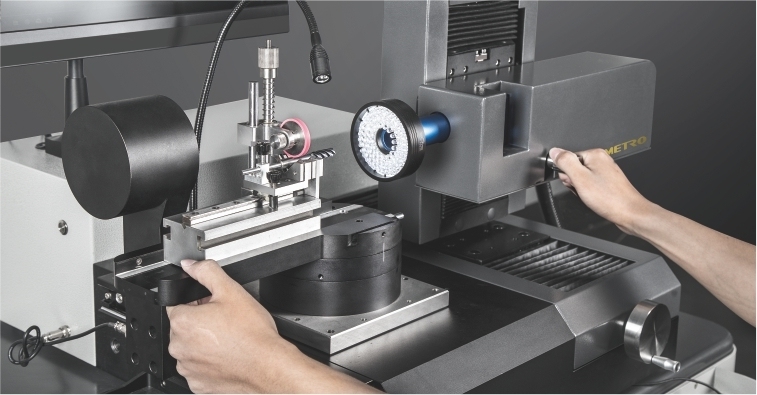

Pengukuran sudut presisi
Meja putar RANGER600 menyediakan dua sudut tetap mekanis (0° dan 90°) untuk posisi alat yang cepat dan tepat.sementara posisi 90 ° memfasilitasi sudut helix, sudut depan aksial, dan pengukuran sudut belakang. sudut tambahan tersedia melalui encoder tertanam dengan tampilan perangkat lunak real-time.
0° Posisi pengukuran
45° Posisi pengukuran
90° Posisi pengukuran
Fitur Perangkat Lunak Pengukuran SMARTOOL
Operasi Intuitif
Tampilan gambar resolusi tinggi dengan antarmuka grafis dan tombol fungsi di layar untuk operasi yang efisien.
Pandangan kurva waktu nyata yang dinamis
Visualisasi kurva deteksi tepi secara real-time untuk analisis intuitif selama proses pengukuran.
Pengukuran Sudut Cepat
Retikel berputar dengan tampilan sudut memungkinkan pengukuran perbandingan tepi yang cepat.
Perbandingan CAD
Impor gambar CAD sebagai referensi untuk membandingkan dengan geometri alat yang sebenarnya untuk evaluasi kualitas.
Mengukur Kemampuan
Pengukuran Sudut Heliks
Pengukuran sudut depan sumbu
Pengukuran sudut belakang
Pengukuran ujung alat
Spesifikasi Teknis
Parameter Spesifikasi
Perjalanan sumbu X 80 mm
sumbu Y Perjalanan 60 mm
Kisaran pengukuran sumbu Z 60 mm
Diameter alat maksimum 50 mm
Panjang alat maksimum 300 mm
Jarak kerja 90 mm
Lensa 0.7-4.5X lensa zoom berongga
Kamera Kamera 2M piksel HD/5M piksel HD kamera (Opssional)
Resolusi skala linier 0.0001mm
Perbesar 12.6X~79.2X/25.2X~158.4X (Opssional)
Bidang pandangan 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (Opssional)
Keakuratan pengukuran X~Y,(2.5+L/100) μm, L adalah panjang yang diukur
PC Sistem PC ALL-IN-ONE, OS Windows 10, dengan monitor LCD 24"
Pencahayaan 8 bagian lampu cincin LED, lampu kontur dan lampu bantu fleksibel
Format input File DXF
Format output EXCEL, DXF
Fitur Tambahan

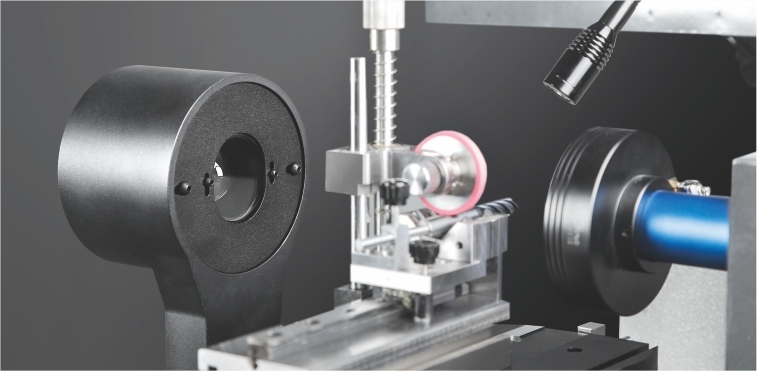

Lampu Bantu Sudut Bebas
Cahaya tambahan yang dapat dimatikan pada lengan fleksibel memberikan peningkatan gambar lokal untuk pengukuran yang tepat.

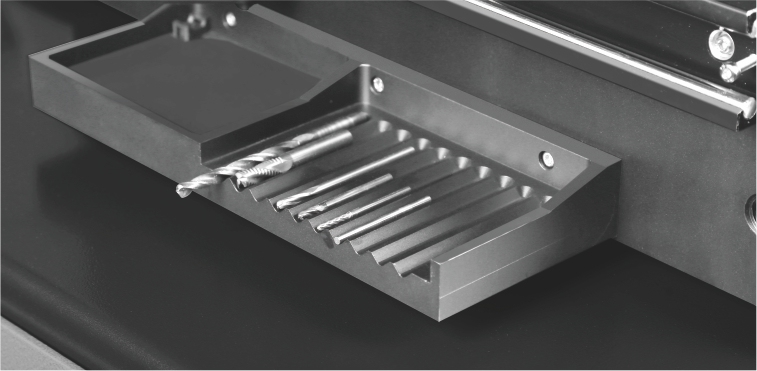

Pemegang alat terintegrasi
Pemegang alat multi-bagian menjaga instrumen teratur dan siap untuk pengukuran.

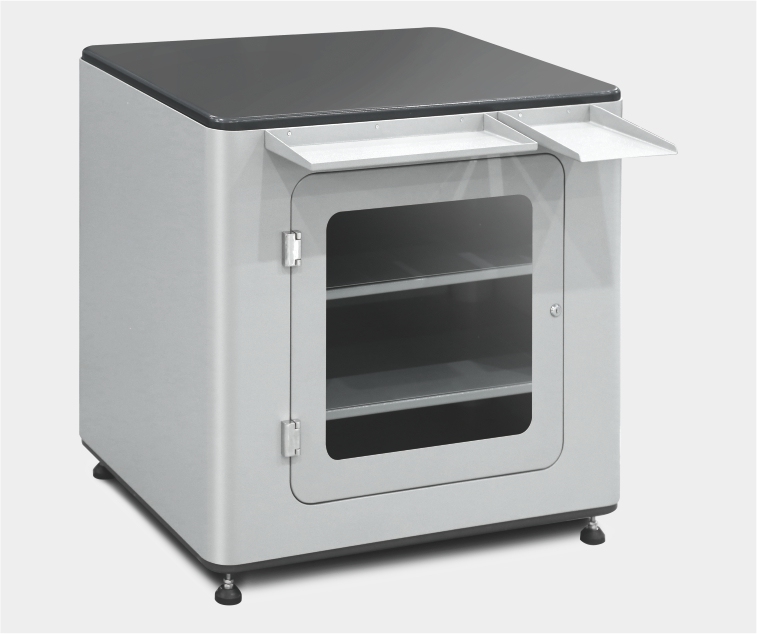

Tabel dasar yang kokoh
Stasiun kerja padat dengan ruang penyimpanan praktis untuk bahan dan aksesori.

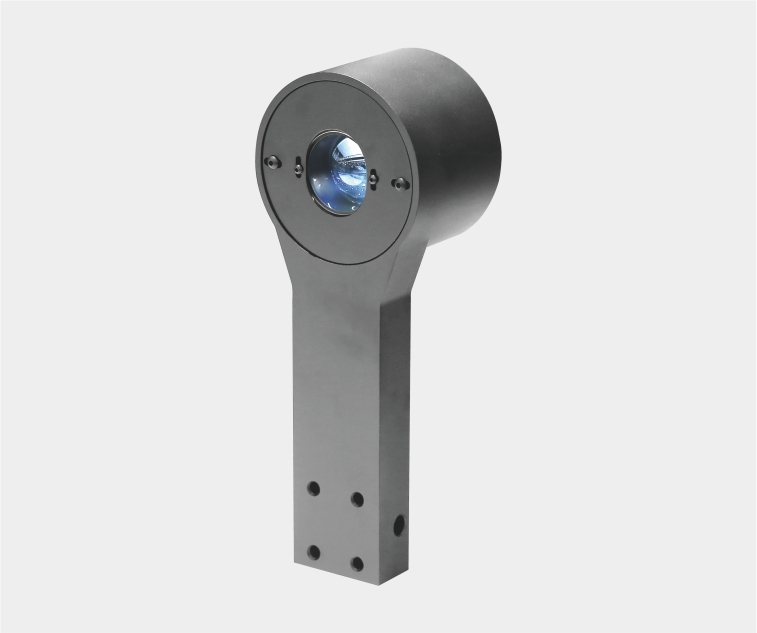

Modul Cahaya Kontur
Modul LED kontur jalur cahaya paralel memberikan visualisasi tepi yang optimal saat mengukur kontur alat.
Tentang UNIMETRO
Dengan pengalaman lebih dari 10 tahun di bidang metrologi, UNIMETRO memproduksi produk pengukuran berkinerja tinggi dengan harga yang kompetitif.Kami menyambut mitra global dan memberikan dukungan pemasaran dan teknis yang komprehensif.
Kemampuan Produksi Kita
Di luar mesin pengukuran penglihatan dan CMM, lini produksi kami mencakup komponen metrologi optik inti: pengontrol VMM, sistem lensa, kamera, skala linier, dan perlengkapan khusus.
Dukungan Pelanggan
Tim spesialis kami menyediakan solusi pengukuran yang fleksibel dengan persyaratan layanan purna jual yang minimal, berkat desain modular kami yang stabil yang mengurangi biaya pelatihan dan pemeliharaan mitra.
Sumber Daya Desain Teknik
  • Pekerjaan padat dengan analisis FE
  • Sistem AutoCAD/CAM dan Pore
  • Kemampuan pencetakan 3D industri
  • Prototyping cepat dari konsep
  • Dukungan tim teknik 24 jam
