Rumah > Produk> Sistem Pemeriksaan Alat> Mesin Pengukuran Visi untuk Inspeksi Alat dengan Jangkauan Pengukuran 80×60×60mm, Resolusi Skala Linear 0,0001mm, dan Kemampuan Masuk DXF

Mesin Pengukuran Visi untuk Inspeksi Alat dengan Jangkauan Pengukuran 80×60×60mm, Resolusi Skala Linear 0,0001mm, dan Kemampuan Masuk DXF

Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Informasi Dasar
Tempat asal: Guangdong, Cina
Nama merek: UNIMETRO
Nomor model: Ranger 600
Kuantitas min Order: 1
Harga terbaik Hubungi sekarang
Informasi Detail
Rentang Pengukuran: 80*60*60mm Diameter alat maks: 50mm
Panjang alat maks: 300mm Jarak kerja: 90mm
Sistem Lensa: Lensa zoom 0,7x ~ 4,5x Resolusi Skala Linier: 0,0001mm
Format File Masukan: File dxf Format file output: Excel, DXF
Perjalanan sumbu X: 80mm Perjalanan sumbu Y: 60mm
Rentang Z Axis: 60mm Resolusi kamera: Kamera HD Pixel 2M/Kamera HD Pixel 5M (Opsional)
Rentang perbesaran: 12.6x ~ 79.2x/25.2x ~ 158.4x (opsional) Bidang pandang: 27*20mm ~ 4.3*3.3mm/13.5*10mm ~ 2.3*1.6mm (opsional)
Akurasi pengukuran: X ~ y, (2.5+l/100) µm, l adalah panjang yang diukur
Menyoroti:

80*60*60mm Measurement Range Tool Inspection System

,

0.0001mm Linear Scale Resolution Vision Measuring Machine

,

DXF File Input Cutting Tools Measuring System

Deskripsi Produk

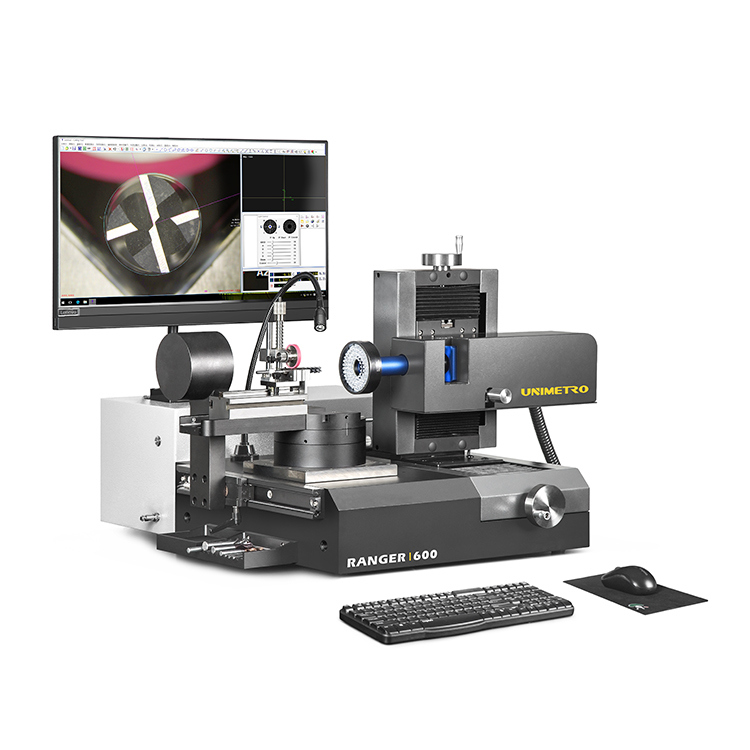

Sistem Pengukuran Video Alat UNIMETRO RANGER600

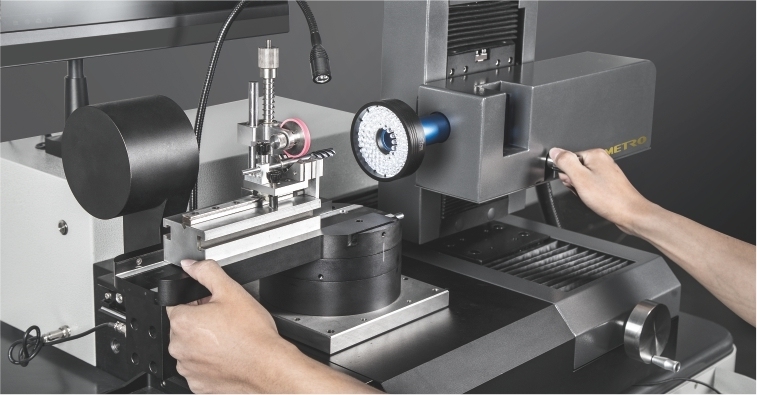

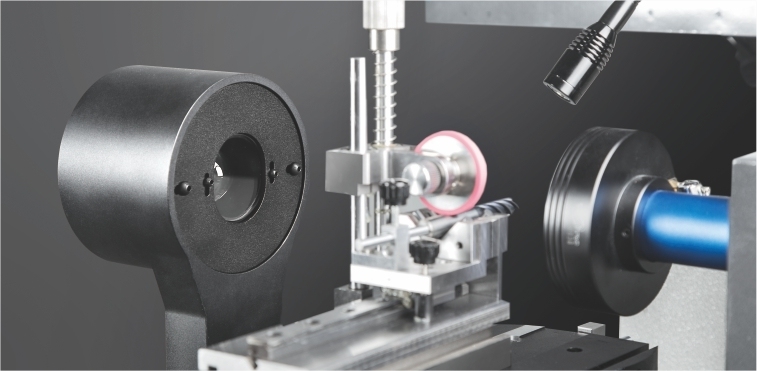

UNIMETRO RANGER600 Tool Inspection System Close-up of tool measurement System interface display
Aplikasi Produk
Sistem Inspeksi Alat UNIMETRO RANGER600 adalah mesin pengukur universal untuk bor, pemotong frais, dan countersink dengan sistem penerangan yang fleksibel. Desainnya yang ringkas dan stabilitasnya membuatnya cocok untuk ruang metrologi, inspeksi penerimaan, atau penggunaan produksi langsung. Dikonfigurasi dengan perangkat lunak pengukuran universal SMARTOOL, alat ini memberikan kontrol komprehensif terhadap geometri alat khusus melalui proses PUT-MEASURE-ANALYSE yang sederhana.
Fitur Desain Tingkat Lanjut
  • Desain ergonomis dengan konstruksi kokoh
  • Pengambilan gambar HD dengan pembesaran mikroskop opsional
  • Blok V yang stabil untuk memegang dan menyelaraskan alat dengan aman
  • Sudut pengukuran tetap mekanis pada 0° dan 90°
  • Encoder tertanam dengan akurasi tinggi untuk lokasi sudut yang tepat

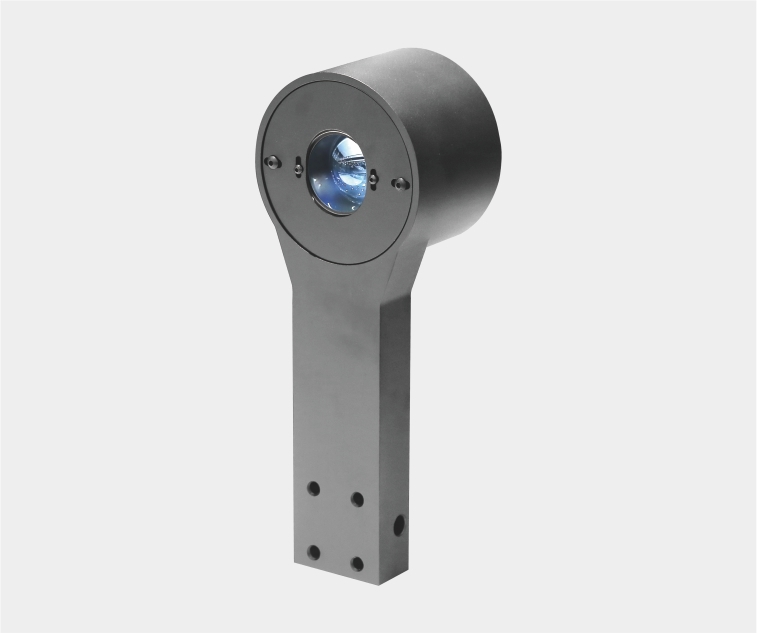

  • Lampu cincin LED yang dapat diprogram dengan pencahayaan kontur dan tambahan
  • Perangkat lunak SMARTOOL dengan deteksi tepi otomatis dan perbandingan CAD
  • Kemampuan keluaran file Excel dan CAD
  • Sistem PC all-in-one untuk meningkatkan stabilitas
System overview Measurement interface Tool measurement example
Kemampuan Pengukuran Berbagai Sudut
Meja putar menawarkan sudut tetap mekanis pada posisi 0° dan 90°. Posisi 0° mengukur ujung pahat, poros tengah, dan sudut depan, sedangkan posisi 90° mengukur sudut heliks, sudut depan aksial, dan sudut belakang. Encoder tertanam memberikan lokasi sudut yang tepat untuk setiap pengukuran yang diperlukan.
Posisi 0°
0 degree measurement
Posisi 45°
45 degree measurement
Posisi 90°
90 degree measurement
Spesifikasi Teknis
Parameter Nilai
Perjalanan sumbu X 80mm
Perjalanan sumbu Y 60mm
Rentang pengukuran sumbu Z 60mm
Diameter alat maks 50mm
Panjang alat maksimal 300mm
Jarak kerja 90mm
Lensa Lensa zoom penyok 0,7-4,5X
Kamera Kamera HD piksel 2M/kamera HD piksel 5M (Opsional)
Resolusi skala linier 0,0001mm
Pembesaran 12,6X~79,2X/25,2X~158,4X (Opsional)
Bidang pandang 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (Opsional)
Akurasi pengukuran X~Y,(2,5+L/100)µm (L diukur panjang)
komputer Sistem PC ALL-IN-ONE, OS Windows 10, monitor LCD 24".
Penerangan Lampu cincin LED 8 bagian, lampu kontur, lampu tambahan fleksibel
Format masukan file DXF
Format keluaran EXCEL, DXF
Fitur Utama
Pengoperasian yang Mudah
Tampilan gambar resolusi tinggi dengan antarmuka grafis dan tombol fungsi di layar.
System interface
Tampilan Kurva Real-Time Dinamis
Tampilan kurva deteksi tepi waktu nyata untuk analisis pengukuran intuitif.
Curve view display
Perbandingan CAD
Bandingkan gambar alat sebenarnya dengan gambar CAD untuk evaluasi geometri.
CAD comparison feature
Tentang UNIMETRO
Dengan pengalaman lebih dari 10 tahun di bidang metrologi, UNIMETRO berspesialisasi dalam solusi pengukuran kinerja tinggi. Lini produk kami meliputi mesin pengukur penglihatan, mesin pengukur koordinat, proyektor profil, dan komponen optik inti. Kami menawarkan dukungan teknis lengkap dan solusi fleksibel untuk mitra global.
UNIMETRO production facility Customer service team Engineering design process
