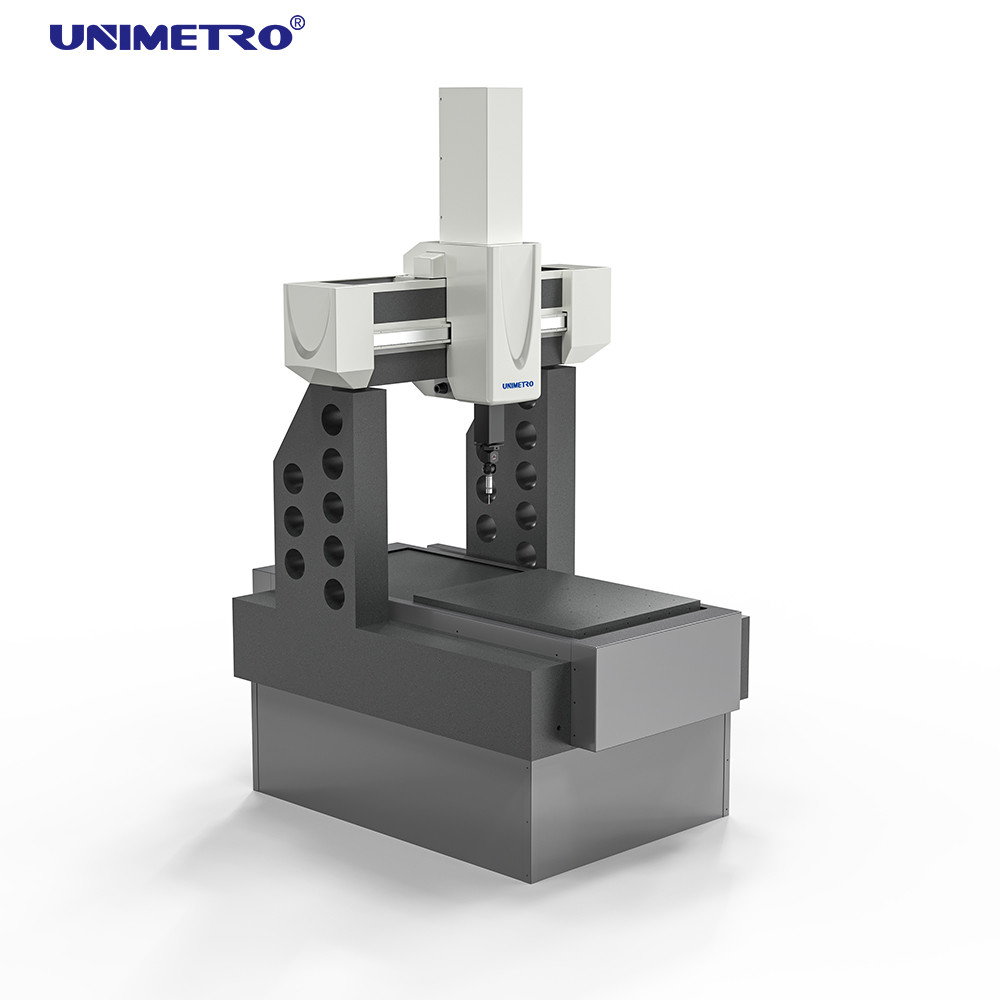

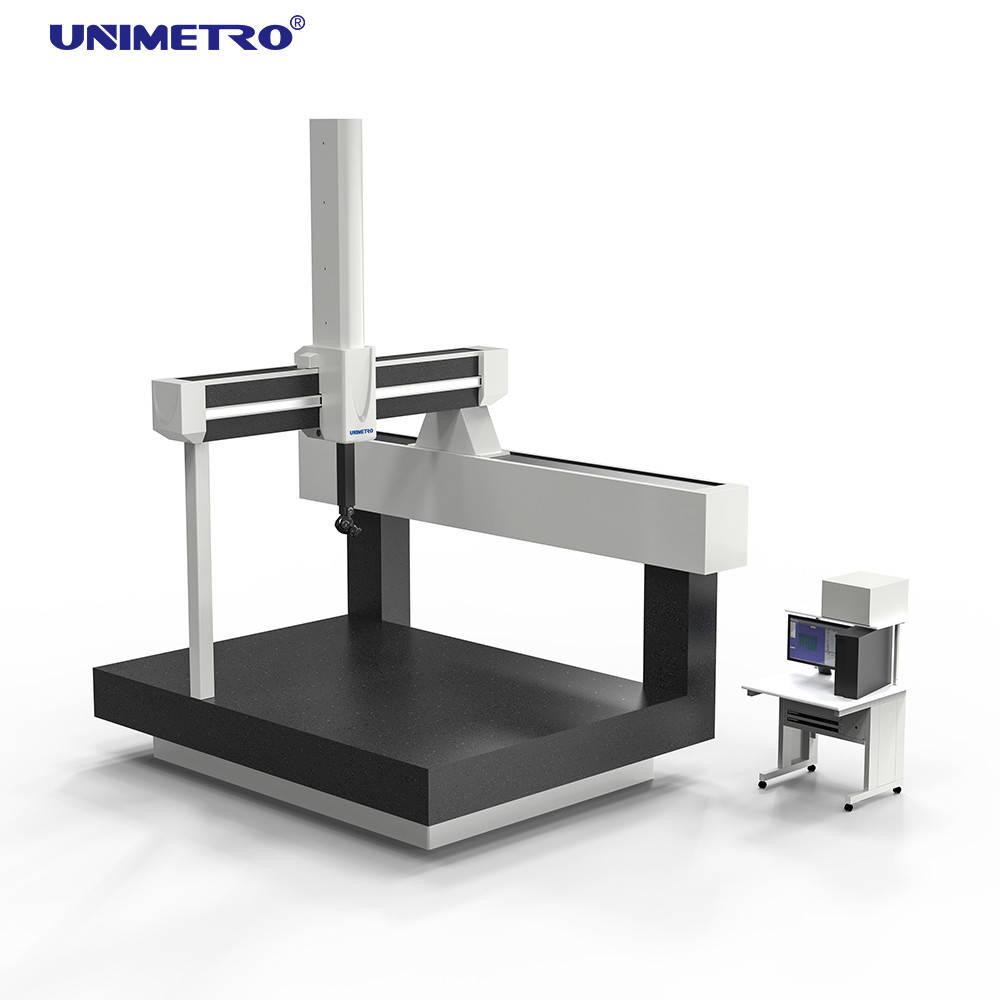

Mesin Pengukur Koordinat 3D Menampilkan Konstruksi Balok Keramik untuk Peningkatan Presisi
Mesin Pengukur Koordinat 3D Desain Balok Keramik Dengan Presisi Lebih Tinggi
Ikhtisar Produk
Mesin pengukur koordinat seri Neon mengadopsi desain keramik inovatif untuk mencapai kemampuan pemindaian dan deteksi dengan presisi sangat tinggi. Sangat cocok untuk kebutuhan aplikasi produk berpresisi tinggi di bidang elektronik, otomotif, dan dirgantara. Mesin pengukur tiga koordinat unik ini dapat dilengkapi dengan beberapa probe tiga koordinat.
Parameter Teknis
| Nama Produk |
Rentang Perjalanan (mm) |
Akurasi (um) |
| Mesin Pengukur Koordinat Tipe Gantry CMM Untuk Inspeksi Mobil |
Sumbu X: 600-1000
Sumbu Y: 600
Sumbu Z: 600 |
MPE: 0,9+L/350um
MPEp: 0,9um |
Sumbu X: 800-1500
Sumbu Y: 800
Sumbu Z: 700 |
- |
Sumbu X: 1000-3000
Sumbu Y: 1000
Sumbu Z: 800 |
- |
Sumbu X: 1500-4000
Sumbu Y: 1200
Sumbu Z: 1000 |
- |
Sistem Perangkat Lunak
Mengukur SW:Versi Lanjutan Rasional-DMIS (CAD)
Petunjuk:Manual+disk
Sistem Kontrol & Sistem Pemeriksaan
Sistem Kontrol:Termasuk joystick, sistem kontrol RENISHAW, termasuk joystick MCU
Set Pemeriksaan:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Pemeriksaan Stylus:Pena RENISHAW M2 M3
Aplikasi Khas
- Suku cadang mesin mobil dan gearbox
- Bilah penerbangan, mesin dan bagian pesawat
- Rekayasa Presisi Umum
- Manufaktur Farmasi
Fitur Utama
Platform Kerja
Platform granit berkualitas tinggi, rel panduan pas yang presisi
Platform kerja granit berfungsi sebagai fondasi alat berat, dan kualitasnya secara langsung mempengaruhi kinerja keseluruhan. Platform ini dibuat dari bahan granit yang dipadukan dengan rel pemandu pas yang presisi, yang secara efektif mengurangi getaran alat berat dan meningkatkan kinerja secara keseluruhan.
Panduan Tiga Sumbu
Tertutup penuh, balok keramik, spindel
Sumbu X dan Z memiliki konstruksi keramik, memberikan ketahanan karat, kekakuan yang sangat baik, koefisien ekspansi termal yang lebih kecil, dan akurasi yang lebih tinggi.
Braket Dasar
Mekanisme redaman pasif ganda
Mesin pengukur koordinat biasanya digunakan di pabrik produksi di mana getaran dari mesin atau kendaraan pengangkut di dekatnya dapat sangat memengaruhi keakuratan. Meskipun membuat fondasi tahan gempa merupakan solusi dasar, hal ini menambah biaya tambahan dan kerumitan. Braket tiga koordinat kami menggabungkan struktur peredam pasif ganda untuk mencegah efek getaran frekuensi rendah, memastikan keakuratan pengukuran sekaligus mengurangi kebutuhan akan pengukuran pondasi tahan gempa yang ekstensif.
Perangkat lunak
Rational-DMIS adalah paket perangkat lunak pengukuran 3D terintegrasi berskala besar yang baru dikembangkan. Pengembangan perangkat lunak mempertimbangkan kebutuhan pemula akan kemudahan pembelajaran dan penggunaan, serta persyaratan fungsional pengguna tingkat lanjut. Lebih penting lagi, ini mewakili model standardisasi perangkat lunak pengukuran CMM.
Program DMIS rasional dirancang dengan kernel DMIS lengkap dan asli hingga DMIS versi 5.0, yang secara fundamental berbeda dari apa yang disebut "mendukung DMIS" (di mana kernelnya bukan DMIS). Seperti yang diketahui secara luas, DMIS telah menjadi standar ISO (ISO 22093:2003).

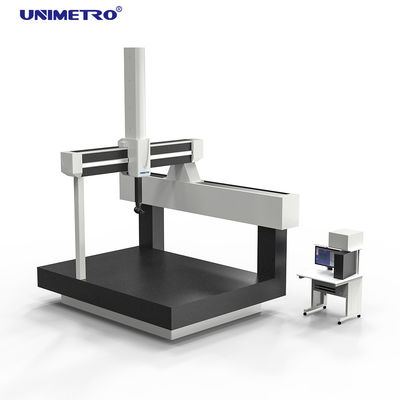

Gambar Produk
Klien & Agen Kami
Pertanyaan yang Sering Diajukan
Q1: Apakah Anda pabrik atau perusahaan dagang?
A1: Kami adalah pabrik dan memberikan tanggapan dalam waktu 24 jam.
Q2: Apa yang terutama diproduksi oleh perusahaan Anda?
A2: Kami terutama memproduksi Mesin Pengukur Penglihatan, Mesin Pengukur Koordinat, perlengkapan CMM & VMM, dan peralatan terkait.
Q3: Bagaimana Cara Memilih Spesifikasi yang Sesuai?
A3: Cukup informasikan kepada kami tentang variasi dan ukuran produk yang akan diukur, dan tim profesional kami akan merekomendasikan alat ukur dengan spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Tentu saja! Kami menyediakan mesin standar dan solusi khusus yang disesuaikan dengan kebutuhan pelanggan.
Q5: Berapa masa garansi Anda?
A5: Masa garansi produk kami adalah 1 tahun. Kualitas produk kami sangat stabil, dan kami telah melakukan perbaikan signifikan pada bagian yang mudah pecah. Anda dapat yakin dengan kualitas produk kami.
