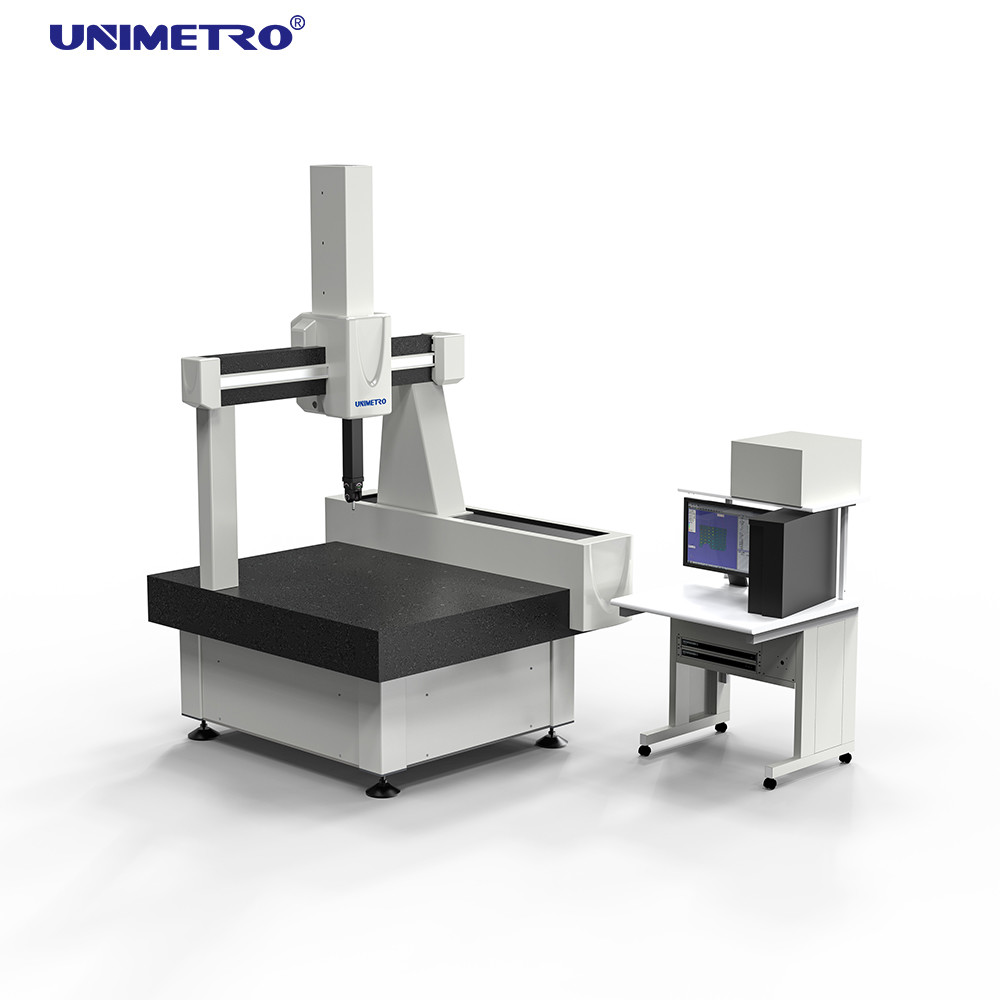

Mesin Pengukur Koordinat CMM Semi Otomatis Jenis Helium

Perkenalan

“Helium” ditandai dengan mesin presisi tertinggi yang sepenuhnya dikembangkan dan dirancang oleh UNIMETRO.Setiap bagian dipilih secara ketat selama periode pembuatan dan memastikan bahwa semua bagian terhubung dengan sempurna dan tepat waktu selama periode perakitan.Penerimaan mesin pengukur dilakukan sesuai dengan ISO 10360-2.Dalam melakukannya, dua prosedur penerimaan standar digunakan.Semua mesin pengukur diukur dengan laser presisi ultra.Setelah itu, dilakukan pengujian yang sesuai dengan standar dengan ukuran padat bersertifikat DKD seperti balok pengukur, pelat bola, dll.Oleh karena itu, mesin yang digunakan pelanggan pada akhirnya benar-benar berkualitas tinggi, presisi tinggi, dan Teknologi Jerman.

Parameter teknik

Keuntungan

Peredam getaran pasif ganda yang dipatenkan:
CMM banyak digunakan di perusahaan dan dekat dengan mesin lain dan truk pengangkut.Getaran mempengaruhi presisi CMM.Membuat alas bedak khusus adalah salah satu solusi tetapi ini akan memakan biaya dan kesulitan.CMM kami memiliki dukungan paten dengan redaman getaran pasif ganda yang terintegrasi langsung di rangka mesin.Dengan demikian mesin dapat diposisikan dengan tepat dekat dengan produksi.Tidak perlu landasan khusus untuk CMM ini dalam banyak kasus.
Meja kerja granit berkualitas tinggi:
Meja kerja adalah dukungan dari semua CMM, kualitasnya penting untuk performa!CMM kami dibuat dengan meja kerja granit alami presisi tinggi, berat, dan stabil dari “Gunung TAI”;ini dapat mendukung peredaman getaran dan meningkatkan kinerja CMM.
Pemandu tertutup di semua sumbu:
Lingkungan CMM memiliki persyaratan yang ketat, tetapi beberapa perbedaan seperti suhu dan debu dimungkinkan di ruang pengukuran.Sebagai standar, semua mesin CNC kami dilengkapi dengan pemandu tertutup.Ini melindungi jalur pemandu dari kerusakan, kotoran, dan pengaruh panas langsung.Ini dapat mencegah debu eksternal dan perubahan suhu.Ini penting untuk penggunaan di lingkungan berdebu.
Transmisi "perbaikan otomatis" gesekan:
CMM kami menggunakan transmisi gesekan, dan memiliki sistem “penyearah otomatis” di semua sumbu.Sistem transmisi menggunakan struktur “tetap + suspensi mikro” untuk memastikan transmisi sejajar dengan jalur pemandu.Itu membuat mesin pengukur sebagian besar bebas perawatan.
Bagian kunci yang diimpor:
Bagian kunci paling penting untuk stabilitas mesin.Hanya dengan desain terbaik dan kualitas suku cadang terbaik yang dapat membuat CMM stabil dalam waktu lama.Semua bagian utama adalah merek terkenal (motor servo, sistem transmisi, sistem pneumatik, dll.).Ini dapat membuat presisi terbaik dan masa pakai CMM.
Skala optik RENISHAW:
Skala optik adalah salah satu bagian terpenting untuk CMM;RENISHAW adalah bendera terbaik di domain bagian CMM.Ini memiliki produk terbaik dan reputasi layanan terbaik!CMM kami selalu menggunakan skala optik akurasi tinggi RENISHAW.Resolusi adalah 0,05 um.
Air bearing surround guide way di keempat sisinya:
Cara panduan bantalan udara menggunakan struktur 4 sisi yang dikelilingi!Ini adalah simbol stabil dan berkualitas!Dalam CMM kami, setiap sumbu memiliki banyak pengatur tekanan udara dalam arah yang berbeda dan bantalan pneumatik, desain bantalan pneumatik annular menjamin instrumen stabil selama bergerak.
Teknologi lubang kecil:
Konsumsi udara: 150NL/Min.Teknologi lubang kecil, ini membuat zona kondensat antara bantalan udara dan jalur pemandu.Itu bisa mengimbangi sedikit panas yang berasal dari gesekan gerak!Teknologi ini meningkatkan stabilitas termal CMM dan menjaga stabilitas presisi jangka panjang.

Perangkat lunak

Rasional-DMISRasional - DMIS adalah paket perangkat lunak pengukuran 3D terintegrasi skala besar yang baru dikembangkan.Selain pengembangan dan desain perangkat lunak studio, yang mempertimbangkan persyaratan pemula untuk pembelajaran dan penggunaan perangkat lunak yang mudah dan persyaratan fungsional pengguna tingkat tinggi untuk perangkat lunak, yang lebih penting, telah menjadi model untuk CMM standardisasi perangkat lunak pengukuran.Program DMIS Rasional dirancang dengan kernel DMIS lengkap dan asli hingga DMIS versi 5.0, yang sama sekali berbeda dari apa yang disebut "dukungan DMIS" (kernelnya bukan DMIS).Seperti kita ketahui bersama, DMIS telah menjadi standar ISO (ISO 22093:2003)

Fungsi Penyelidikan

Kepala probe: kepala manual MH20i oleh RENISHAW
