Kepala Pembaca Kisi Presisi Tinggi Mencapai Resolusi Yang Efektif 20 nm

Informasi Dasar
Tempat asal: Dongguan
Nama merek: UNIMETRO
Nomor model: RU2
Kuantitas min Order: 1
Harga: Discussible

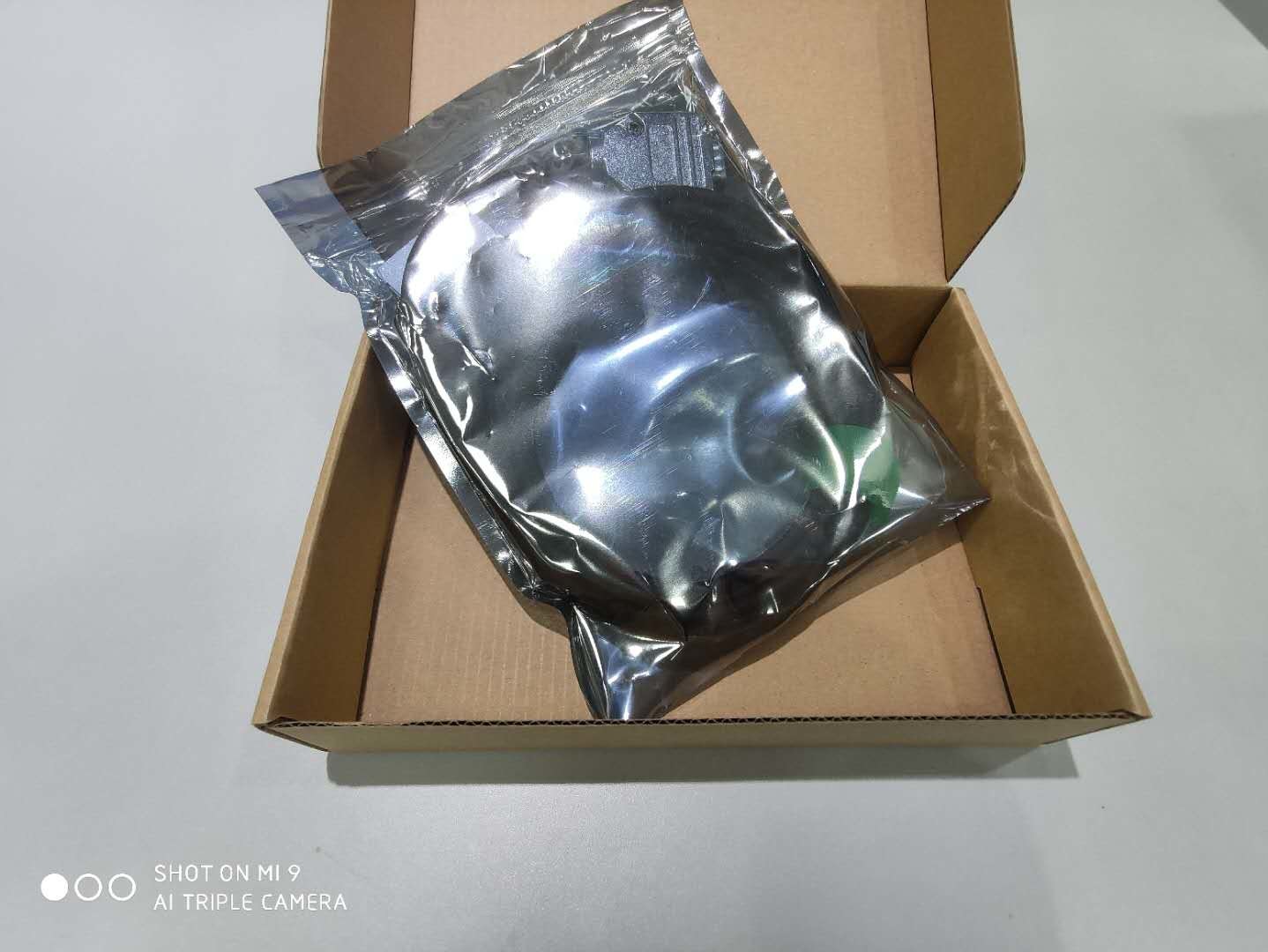

Kemasan rincian: Kotak
Informasi Detail
ukuran: L36mm * W16.4mm * H14.3mm Melempar: 20um
Bobot: Membaca kepala: 15g, Kabel: 35g/m Sinyal: Diferensial TTL atau SinCos 1Vpp
Ketepatan: +-5um Resolusi: Diferensial TTL 5um, 1um, 0.5um, 0.2um, 100nm, 50nm, 20nm
Kesalahan subdivisi elektron: 40nm kecepatan maksimum: 12m/s (Ini terkait dengan resolusi dan frekuensi clock minimum penghitung)
Akselerasi maksimum: 35g Lihat presisi berulang searah di titik asal: 1LSB
Cahaya Tinggi:

skala digital linier

,

enkoder linear optik


Deskripsi Produk

Kepala baca penggaris Kisi Presisi Tinggi mencapai resolusi efektif 20 nm



Deskripsi Produk

RU2 Series Grating penguasa membaca kepala

● Kepala pembacaan penggaris kisi RU2 dirancang untuk memberikan umpan balik untuk pengukuran linier presisi tinggi.Ini mengadopsi teknologi pemindaian bidang tunggal paling canggih dari UNIMETRO, penguatan otomatis canggih, dan teknologi koreksi penyimpangan otomatis.Itu dapat membaca 20 penggaris kisi MHI dengan presisi tinggi dan kinerja anti-polusi.Sangat cocok untuk aplikasi kinerja tinggi dan keandalan tinggi yang membutuhkan loop tertutup dan kontrol kecepatan, seperti peralatan mesin presisi tinggi dan teknologi koreksi penyimpangan otomatis, peralatan otomatisasi kecepatan tinggi, dll.



Kepala Pembaca Kisi Presisi Tinggi Mencapai Resolusi Yang Efektif 20 nm 0






Data referensi

Pembaca Seri Pemindaian Bidang Tunggal Presisi Tinggi

● Kepala baca RU2 mengadopsi teknologi pemindaian bidang tunggal area luas paling canggih dari UNIMETRO, teknologi kontrol penguatan otomatis, dan teknologi koreksi penyimpangan otomatis, yang secara efektif dapat mengurangi dampak polusi.Subdivisi ADC kecepatan nyata dari kepala membaca dapat memberikan bandwidth yang lebih besar, dan lebih efektif mengurangi kebisingan subdivisi dan kesalahan subdivisi. Ini dapat mencapai resolusi efektif 20 nm di bawah kondisi kebisingan posisi rendah dan kontrol kecepatan yang halus, dengan built-in -di asal referensi REF dan keluaran batas, dan menyediakan antarmuka inkremental digital TTL diferensial standar.LED multi-warna terintegrasi pada kepala pembacaan, yang dapat menunjukkan kekuatan sinyal dan memfasilitasi pemasangan.







Persyaratan lingkungan
suhu kerja

-10℃ ~ +70

Kelembaban kerja

RH<95% (Tanpa kondensasi)

Tutup rapat

IP40

Suhu penyimpanan

-20℃ ~ +85

Kelembaban penyimpanan

RH<95% (Tanpa kondensasi)





Fitur utama



Resolusi maksimum 50 nm.
Kemampuan anti-polusi yang kuat: Teknologi pemindaian bidang tunggal yang luas, lebih dari 100 pemindaian garis grid pada saat yang sama, secara efektif mengurangi dampak polutan lain seperti debu.
Bandwidth tinggi, kesalahan subdivisi rendah: sirkuit ADC dan filter berkecepatan tinggi bawaan, menyediakan bandwidth yang lebih tinggi, resolusi yang lebih tinggi, respons dinamis yang lebih tinggi, kesalahan subdivisi yang lebih rendah.
Kontrol manfaat otomatis, koreksi deviasi otomatis: kontrol gain otomatis lanjutan, sirkuit dan algoritma koreksi deviasi otomatis, untuk memberikan output sinyal yang lebih stabil.Instalasi juga lebih nyaman.
Indikator warna-warni menunjukkan kekuatan sinyal dan status pemasangan.

SinCos 1Vpp, Antarmuka Sinyal TTL Diferensial.

Asal REF bawaan dan sinyal batas.



Dimensi

L:36mm * W16.4mm * H14.3

Bobot

Membaca Kepala: 15g Kabel: 35g/m

Kekuasaan

5V ± 10% 150mA

Sinyal keluaran

Diferensial TTL atau SinCos 1Vpp, asal, batas, kepala baca siap

Penyambung

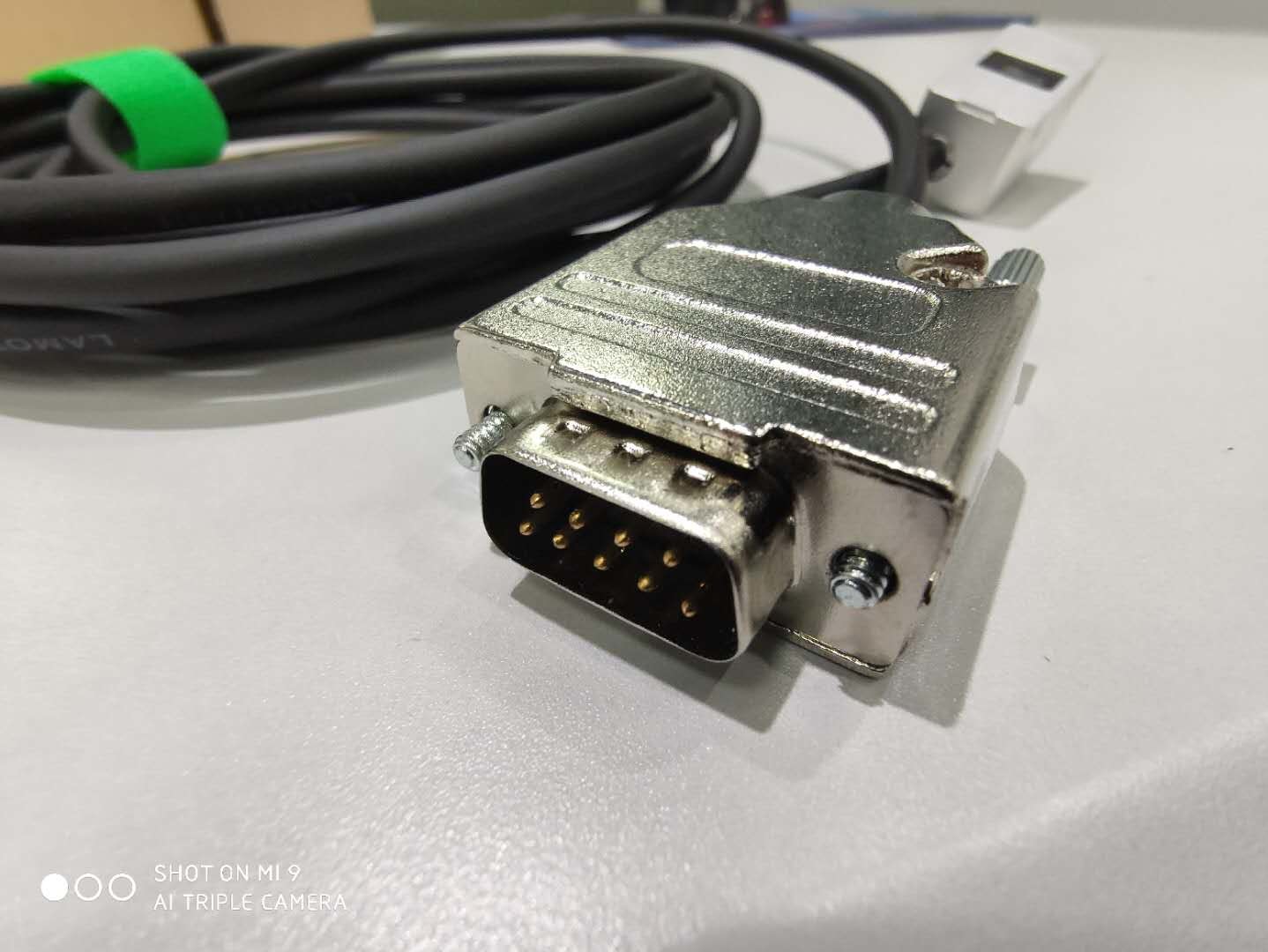

D-sub 15 Pin Pria

Tingkat akurasi

±5 um (penggaris Kisi-Kisi RUS)

Resolusi

Diferensial TTL 5um,1um,0.5um,0.2um,100nm,50nm,20nm (SinCos 1Vpp)20um

Kesalahan subdivisi elektronik

<40nm

Kecepatan maksimum

12m/s (Berkaitan dengan resolusi dan frekuensi clock minimum penghitung)

Akselerasi maksimum

35G

Referensi asal

Sakelar magnetik di bagian bawah kepala baca

Saklar batas

Sakelar magnetik di bagian bawah kepala baca

Akurasi Pengulangan Satu Arah Asal Referensi

1LSB





Teknologi Pemindaian



Kepala baca RU2 mengadopsi teknologi pemindaian bidang tunggal area luas LAMOTION yang canggih.Cahaya yang tersebar yang dipancarkan oleh sumber cahaya melewati lensa dan menyesuaikan dengan sinar paralel.Setelah menyaring kelebihan balok melalui jendela di kisi, itu menerangi penggaris kisi dan dipantulkan oleh penggaris kisi untuk membentuk pinggiran terang dan gelap.Kisi pada jendela menyala pada sensor pemindaian bidang tunggal.





Ketahanan Polusi Tinggi dari Pemindaian Bidang Tunggal






Melalui uji optik LAIVIOTION Dalian Banyan, saat menggunakan penggaris grid stainless steel RUS, kepala pembacaan RU2 tercemar oleh debu, tinta, dan goresan serupa dengan gambar di atas, akurasi pengukuran hanya dipengaruhi oleh puluhan nanometer, dan sosok Lissajou dari sinyal hanya dipengaruhi oleh sedikit, tidak akan ada penyimpangan DC dan distorsi amplitudo yang tidak merata.Itu tidak akan menyebabkan kepala baca tidak dapat bekerja.

Pemindaian satu bidang kepala pembacaan RU2 hanya menghasilkan sinyal Sin+, Sin-, Cos+, Cos pada satu sensor.Tidak seperti pemindaian empat bidang, ini membutuhkan empat sensor untuk mengeluarkan sinyal.Ketika penggaris grid terkontaminasi, amplitudo sinyal berubah pada saat yang sama, yang tidak akan menyebabkan distorsi pola Lissajou.






Teknologi Kontrol Penguatan Otomatis

Kepala pembacaan RU2 menggunakan teknologi kontrol penguatan otomatis paling canggih dari LAMOTION Dalian Banyan Optics.Ketika jarak antara kepala baca dan penggaris kisi berubah (kebanyakan saat kepala baca disetel dan dipasang), atau ketika kecepatan kepala baca berubah, amplitudo sinyal akan berubah.Teknologi kontrol penguatan otomatis dari kepala pembacaan RU2 dapat menjaga amplitudo sinyal ini tetap stabil sepanjang waktu dan memastikan akurasi keluaran.

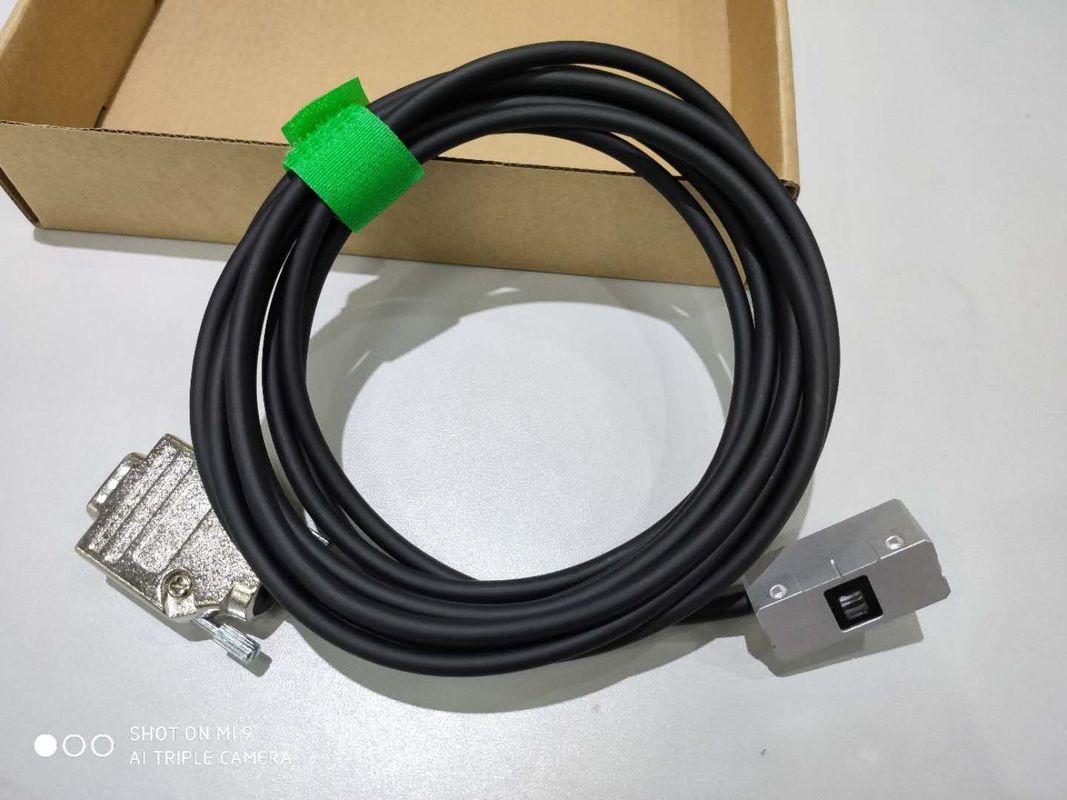

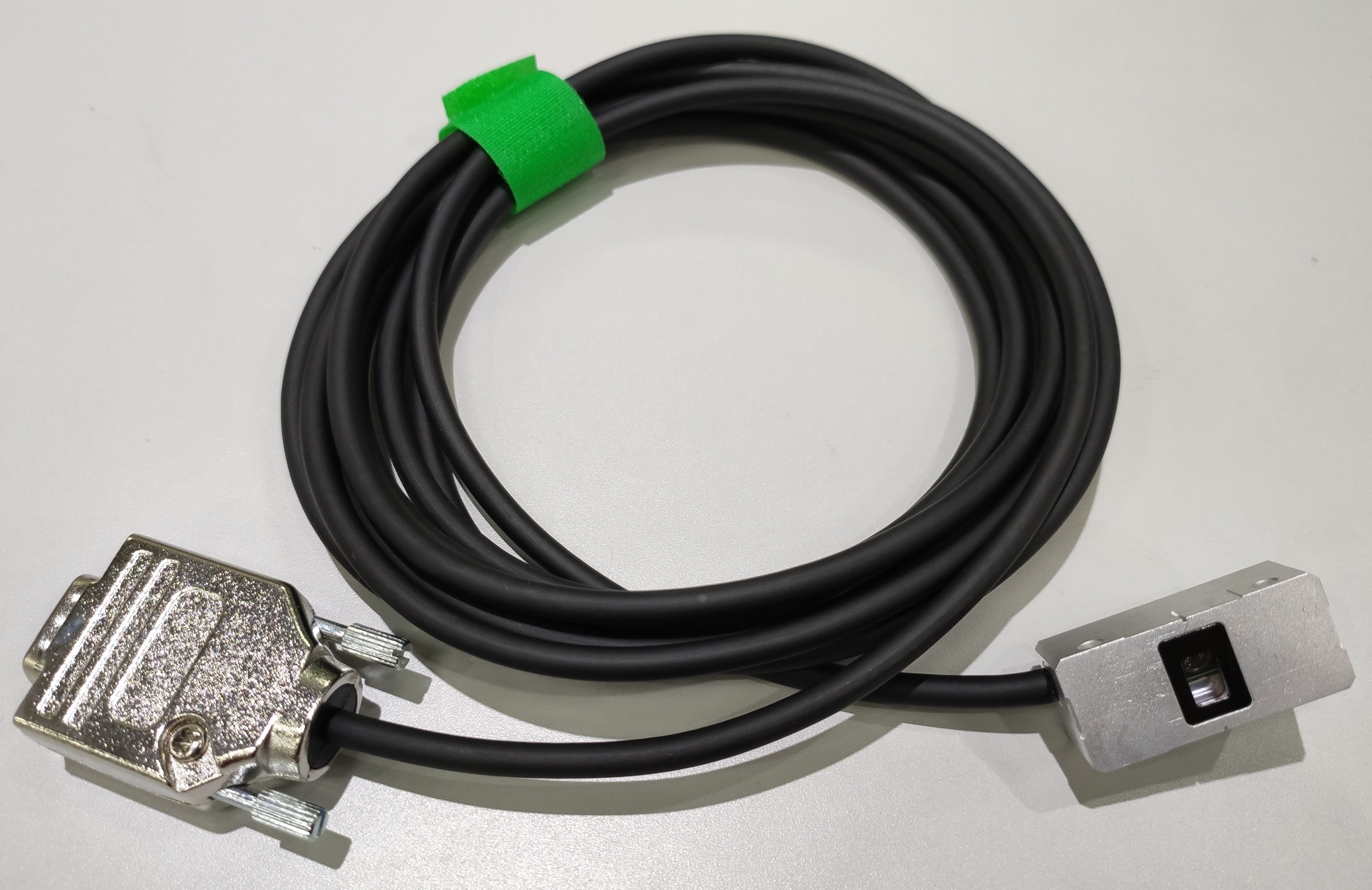

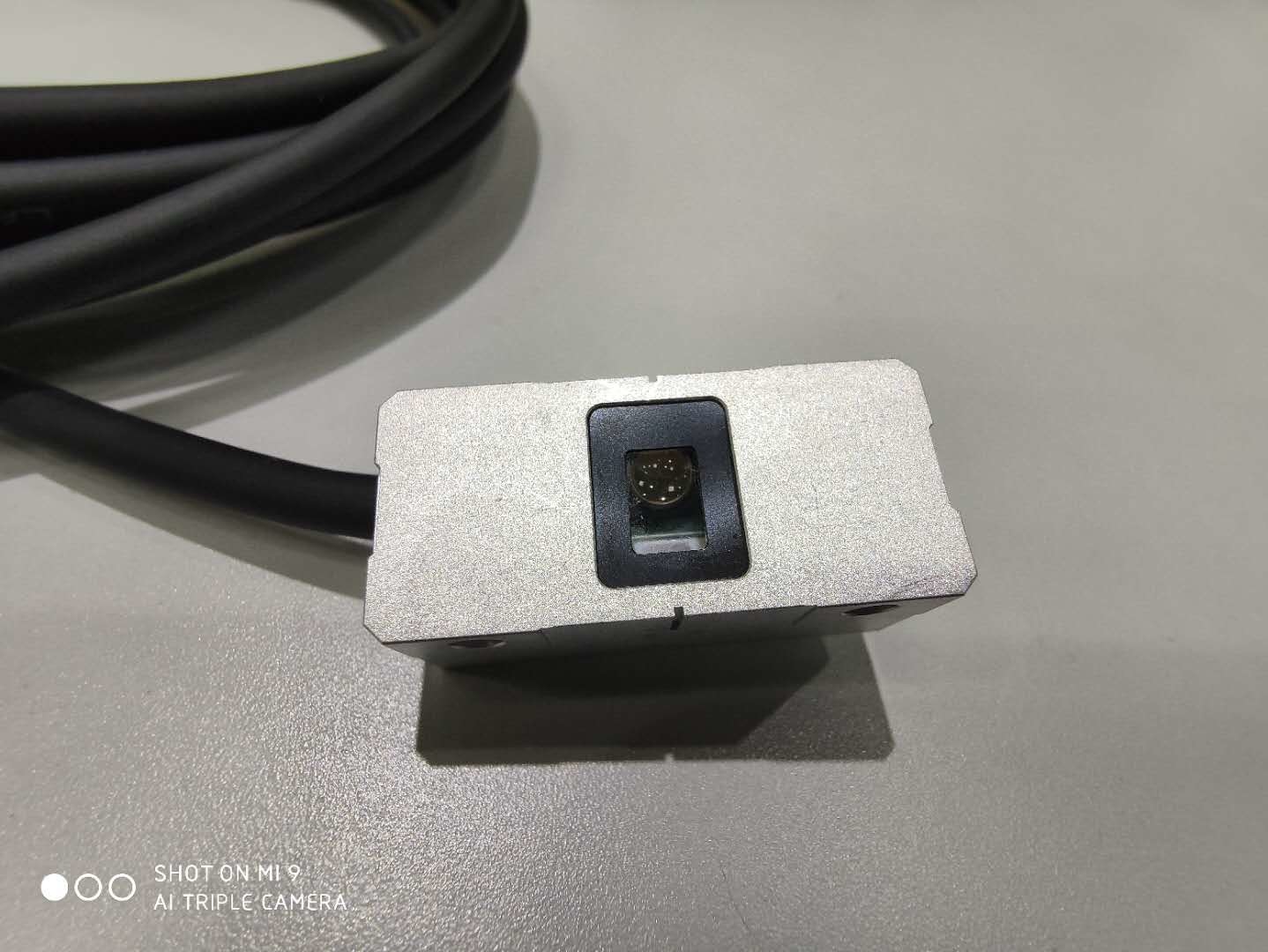

Gambar rinci.


Parameter listrik sinyal
TTL Diferensial

Lokasi sinyal

2 sinyal diferensial A dan B

Sinyal asal referensi

1 sinyal diferensial Z

Lebar pulsa 90 °
Tingkat sinyal

RS-422 (TIA/EIA-422-B)

Output tingkat tinggi 2.4V Ketika arus keluaran adalah 20 mA
Output level rendah 0.4V Ketika arus keluaran 20 mA
Beban yang diijinkan

Arus keluaran 30 mA

Impedansi 120ohm Antara setiap pasangan sinyal diferensial
SinCos 1Vpp

Lokasi sinyal

Sinyal Sin dan sinyal Cos

Sinyal asal referensi

1 sinyal diferensial REF

Lebar pulsa -18°~ -108°
Tingkat sinyal

Level sinyal M 0.6V~1.2V Nilai tipikal 1Vpp

Penyimpangan simetri |PN |/2M 0,065
Sudut fase |1+φ2 |/2 90 ° ± 1 ° Sudut elektron
Beban yang diijinkan

Arus keluaran 10 mA

Impedansi 120ohm Antara setiap pasangan sinyal diferensial
Membatasi

Jenis sinyal

Tiriskan keluaran sirkuit terbuka

Beban yang diijinkan

Tingkat masukan 3.3V~24V

Arus masukan 20mA
Pembaca siap

Jenis sinyal

Tiriskan keluaran sirkuit terbuka

Beban yang diijinkan

Tingkat masukan 3.3V~24V

Arus masukan 20mA





PS: Untuk memastikan fase sinyal asal, mungkin perlu menyesuaikan magnet asal.





Hubungan antara Kecepatan dan Resolusi dan Frekuensi



Resolusi keluaran




1um

0.5um

0.2um

0.1um

50um



Penghitung Frekuensi jam minimum

10M

12M

12M

8M

4M

2M

Kecepatan maksimum

5M

12m/dtk

10m/dtk

4m/dtk

2m/dtk

1m/dtk

2.5M

10m/dtk

5m/dtk

2m/dtk

1m/dtk

0.5m/s

1M

4m/dtk

2m/dtk

0.8m/s

0,4m/dtk

0.2







Koneksi Sinyal



Membaca Urutan Baris Antarmuka Kepala
Nomor PIN

Fungsi

Nomor PIN

Fungsi

PIN 1

Diferensial TTL A+ (Output Digital) SinCos 1Vpp Sin+ (Output Analog)

PIN 9

Diferensial TTL A- (Output digital) SinCos 1Vpp Sin- (Output analog)

PIN 2

Diferensial TTL A+ (Output Digital) SinCos 1Vpp Sin+ (Output Analog)

PIN 10

Diferensial TTL B- (Output digital) SinCos 1Vpp Sin- (Output analog)

PIN 3

Diferensial TTL Z+ (Output Digital) SinCos 1Vpp Ref+ (Output Analog)

PIN 11

Diferensial TTL Z- (Output digital) SinCos 1Vpp Ref- (Output analog))

PIN 4

Kosong

PIN 12

Kosong

PIN 5

Pembaca siap

PIN 13

Kosong

PIN 6

Membatasi

PIN 14

+5V

PIN 7

+5V

PIN 15

0V

PIN 8

0V, Pelindung bagian dalam (perlu dihubungkan ke 0V dengan PIN15 untuk meningkatkan kinerja anti-jamming)









Arti Sinyal



Arti dari reader ready dan limit signal dapat dinilai secara konkrit dengan mengacu pada indikator sistem.



Membaca Urutan Baris Antarmuka Kepala
Nomor PIN

Fungsi

Nomor PIN

Fungsi

PIN 1

Diferensial TTL A+ (Output Digital) SinCos 1Vpp Sin+ (Output Analog)

PIN 9

Diferensial TTL A- (Output digital) SinCos 1Vpp Sin- (Output analog)

PIN 2

Diferensial TTL A+ (Output Digital) SinCos 1Vpp Sin+ (Output Analog)

PIN 10

Diferensial TTL B- (Output digital) SinCos 1Vpp Sin- (Output analog)

PIN 3

Diferensial TTL Z+ (Output Digital) SinCos 1Vpp Ref+ (Output Analog)

PIN 11

Diferensial TTL Z- (Output digital) SinCos 1Vpp Ref- (Output analog))

PIN 4

Kosong

PIN 12

Kosong

PIN 5

Pembaca siap

PIN 13

Kosong

PIN 6

Membatasi

PIN 14

+5V

PIN 7

+5V

PIN 15

0V

PIN 8

0V, Pelindung bagian dalam (perlu dihubungkan ke 0V dengan PIN15 untuk meningkatkan kinerja anti-jamming)











Indikator Sistem

Kepala pembacaan RU2 memiliki lampu indikator multi-warna built-in, yang dapat menunjukkan sinyal saat ini, status asal dan batas, dan dapat membantu pemasangan dan penyesuaian kepala pembacaan.



Pembaca siap, batasi makna status sinyal
Kondisi Sinyal

Pembaca siap

Membatasi

Tiriskan terbuka

Pemutusan jalur sinyal

Pemutusan jalur sinyal

Intensitas Rendah Membaca Sinyal Kepala

Batas Deteksi

Membaca kecepatan kepala yang berlebihan



Catu daya tidak normal dari kepala baca



Penutupan saluran pembuangan

Kepala baca berfungsi normal

Kepala baca berfungsi normal





Fungsi lain dari Indikator Kepala Baca
Lampu merah menyala selama 0,5 detik

Posisi asal terdeteksi

Lampu merah berkedip dua kali

Kesalahan fase asal, perlu menyesuaikan fase Kecepatan deteksi asal terlalu cepat.
