Milling Tool Inspection System Alat Pengukur Visi Mesin Dengan Monitor LCD 24 "



Alat Sistem Inspeksi Alat Penggilingan Sistem Pengukuran Video Mesin Pengukuran Visi





Aplikasi Produk

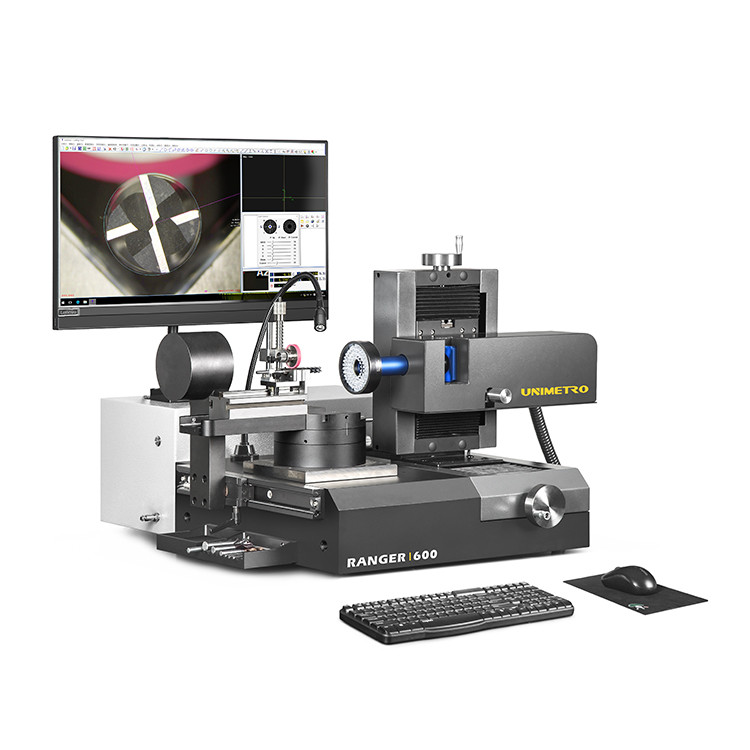

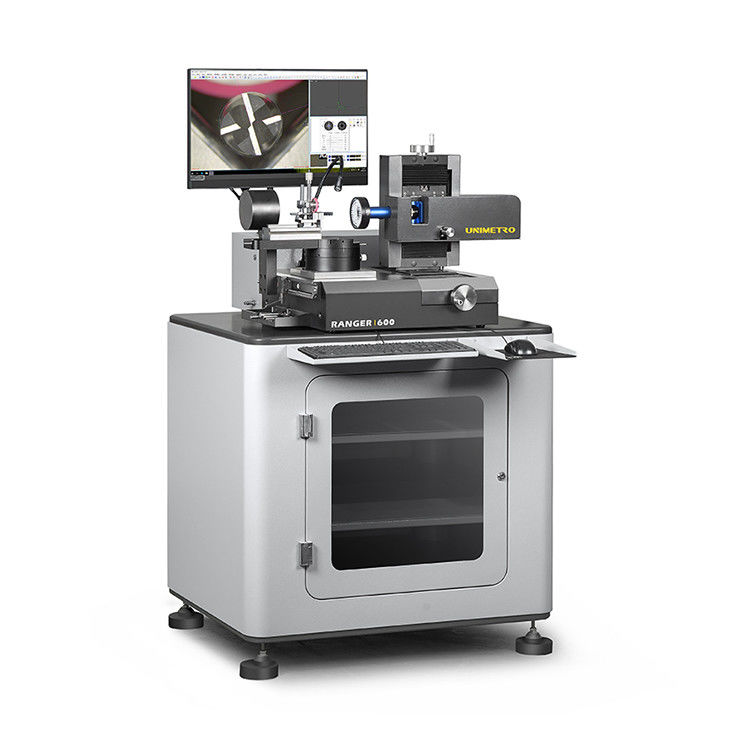

Sistem Inspeksi Alat UNIMETRO RANGER600 adalah mesin pengukur universal untuk bor, pemotong milling dan counter dan countersink di bawah sistem penerangan Fleksibel.Berkat desain yang ringkas dan stabilitas yang hebat, RANGER600 dapat digunakan di ruang metrologi, menerima inspeksi, atau langsung dalam produksi.Sistem Pemeriksaan Alat RANGER600 dikonfigurasi dengan perangkat lunak pengukuran universal SMARTOOL, yang menjadikannya instrumen terbaik untuk semua jenis alat pemotong logam, mulai dari pemeriksaan cepat kriteria tunggal, seperti kontur luar atau sudut, hingga kontrol penuh atas geometri alat khusus. .Pengguna dapat dengan mudah mencapai proses pengukuran PUT-MEASURE-ANALYZE dengan RANGER600.





Desain Lanjutan



- Desain ergonomis dan konstruksi yang kokoh.
- Pengambilan gambar HD dan kombinasi tampilan, juga tingkat perbesaran mikroskop adalah opsional.
- Blok V yang stabil dan akurat untuk alat yang mudah dipegang dan disejajarkan.
- Sudut pengukuran tetap mekanis 0 derajat dan 90 derajat tersedia pada tahap putar.
- Encoder akurasi tinggi tertanam di meja putar, menawarkan lokasi sudut yang tepat bagi pengguna.

- Beberapa bagian lampu cincin LED yang dapat diprogram untuk penerangan permukaan, juga termasuk pencahayaan kontur dan lampu bantu sudut bebas untuk fitur standar.
- Perangkat lunak pengukur SMARTOOL menawarkan fungsi pengukuran khusus untuk alat pemotong.
- Deteksi tepi otomatis, pengukuran sudut cepat dengan reticle, fungsi perbandingan elemen CAD tersedia.
--Mengukur hasil cepat ke laporan file EXCEL atau file CAD.
--Sistem PC ALL-IN-ONE membuat mesin lebih stabil.



Spesifikasi



SPESIFIKASI UNTUK EXCAVATOR 25 TON CRAWLER
Perjalanan sumbu X.	80mm
Perjalanan sumbu Y.	60mm
Rentang pengukuran sumbu Z.	60mm
Diameter alat maks	50mm
Panjang alat maks	300mm
Jarak kerja	90mm
Lensa	Lensa zoom penyok 0,7-4,5X
Kamera	Kamera HD 2M piksel / kamera HD 5M piksel (Optionsl)
Resolusi skala linier	0,0001mm
Pembesaran	12.6X ~ 79.2X / 25.2X ~ 158.4X (Opsional)
Bidang pandang	27 * 20mm ~ 4.3 * 3.3mm / 13.5 * 10mm ~ 2.3 * 1.6mm (Opsional)
Akurasi pengukuran	X ~ Y, (2.5 + L / 100) µm, L adalah panjang yang diukur
PC	Sistem PC ALL-IN-ONE, OS Windows 10, dengan monitor LCD 24 "
Penerangan	8 bagian lampu cincin LED, lampu kontur, dan lampu tambahan fleksibel, semua kontrol perangkat lunak dan dapat diprogram.
Masukkan format	File DXF
Format output	EXCEL, DXF







Pengukuran Sudut Ganda



Untuk lokasi sudut alat yang lebih cepat dan tepat selama proses pengukuran, meja putar RANGER600 menawarkan 2 sudut tetap mekanis, 0 derajat dan 90 derajat.Pada posisi 0 derajat pengguna dapat mengukur Tool End, Tool End - Center shaft, Tool End - sudut depan, dll. Dan posisi 90 derajat tersedia untuk sudut Helix, Sudut Aksial Depan, Sudut Belakang Pertama, Sudut Belakang Kedua dan Miring Sudut tepi, dll.
Jika lokasi sudut lain diperlukan, pengguna juga dapat menggunakan encoder akurat yang tertanam di meja putar untuk mendapatkannya.Pembacaan sudut ditampilkan di perangkat lunak.



                      0 derajat 45 derajat 90 derajat



Aksesoris standar



Cahaya bantu sudut bebas

Lampu tambahan yang dapat diredupkan tersedia di lengan yang fleksibel.Yang membantu pengguna mendapatkan gambar penyempurnaan lokal.



Modul lampu kontur

RANGER600 termasuk modul lampu LED kontur jalur cahaya paralel, yang dapat digerakkan sepanjang arah sumbu X, menawarkan gambar terbaik dan tepi tajam dari tampilan objek kepada pengguna saat mengukur kontur alat.

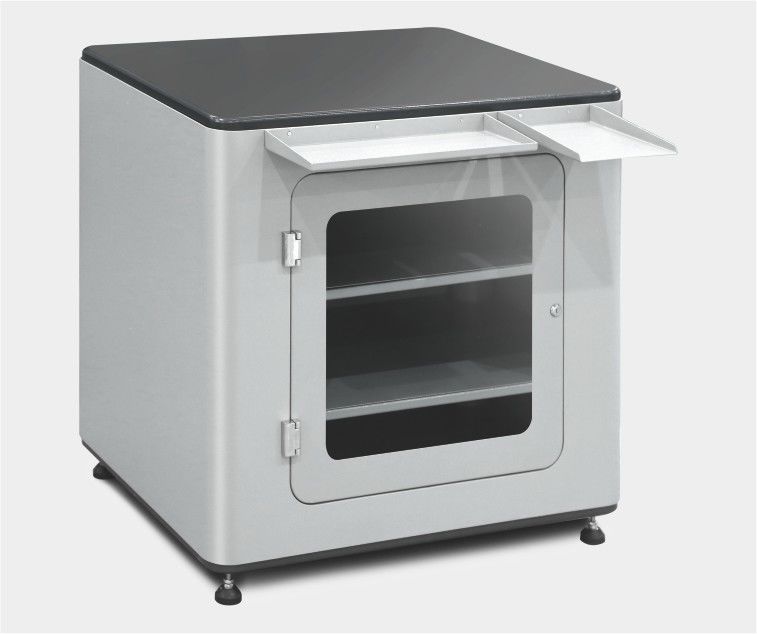

Tabel dasar

Stasiun kerja berdiri kokoh dengan ruang penyimpanan praktis dan tampilan terbuka untuk penyimpanan bahan dan peralatan.

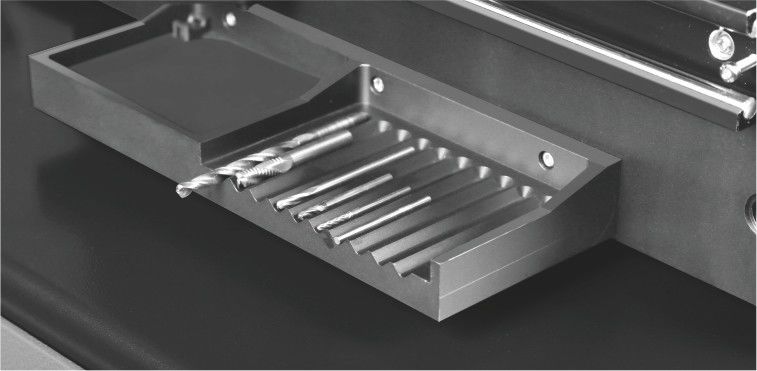

Tempat alat

Dudukan alat multi bagian disematkan di sisi mesin.Pengguna dapat memegang semua alat untuk persiapan agar tidak terjadi kebingungan.





Perangkat Lunak Pengukur SMARTOOL


Solusi pengukuran alat pemotong terkemuka

Perangkat Lunak Pengukur Alat Pemotong SMARTOOL dikembangkan berdasarkan teknologi pengukuran optik dan digital dengan akurasi tinggi, mudah dan intuitif untuk dioperasikan dan menawarkan berbagai algoritma pengukuran dan evaluasi khusus untuk perkakas yang diproduksi atau diasah dalam bisnis penggilingan.

Tampilan tajam dan kontras tinggi pada semua pembesaran Semua pembesaran dikalibrasi.
Tingkat pembesaran yang tinggi memungkinkan analisis bahkan pada detail permukaan terkecil atau pemeriksaan alat mikro.
Antarmuka perangkat lunak yang intuitif dan mudah dioperasikan-untuk aplikasi pengukuran yang cepat dan mudah, semua tombol fungsi dan panel operasi berbentuk grafis, dan fungsi deteksi tepi otomatis membantu menghilangkan perbedaan hasil pengukuran dari berbagai operator.
Peralihan gratis antara tampilan gambar obiect dan tampilan kurva kontur waktu nyata-pengguna dapat memperoleh pengamatan dan mengukur tepi maksimal alat selama proses rotasi dinamis. Proses kalibrasi dan kompensasi lanjutan-perangkat lunak SMARTOOL menawarkan fungsi kalibrasi dan kompensasi tingkat lanjut, sangat meningkatkan akurasi pengukuran.



Fitur Unggulan



Pengoperasian yang mudah

Tampilan gambar resolusi tinggi dan antarmuka operasi grafis.Semua tombol fungsi dan panel kontrol ditampilkan di jendela perangkat lunak.







Tampilan kurva Waktu Nyata Dinamis

Perangkat lunak ini menawarkan tampilan kurva deteksi tepi waktu nyata, membuat analisis tepi dan pengukuran lebih intuitif dan jelas.Pengguna dapat beralih ke mode tampilan kurva kapan saja selama proses pengukuran.







Pengukuran sudut cepat dengan retical

Reticle yang ditampilkan di area gambar perangkat lunak SMARTOOL dapat diputar secara bebas dan dapat menampilkan sudut.Pengguna dapat mencapai pengukuran sudut cepat dengan mudah dengan menggunakan retikal untuk perbandingan tepi.







Perbandingan CAD

Perangkat lunak pengukur SMARTOOL mendukung fungsi perbandingan CAD.Pengguna dapat langsung memasukkan gambar CAD dari alat ke perangkat lunak sebagai referensi, dan membandingkan gambar asli dengan gambar untuk mengevaluasi geometri alat pemotong.

Mengukur Kemampuan.





Mengukur Kemampuan



Sudut Helix Sudut Aksial Sudut Depan Sudut Belakang Pertama



Sudut Tepi Miring Kedua Belakang





Ujung Alat Ujung Alat - Ujung Alat Poros Tengah - Sudut Depan



Sudut Belakang Pertama Sudut Belakang Kedua
