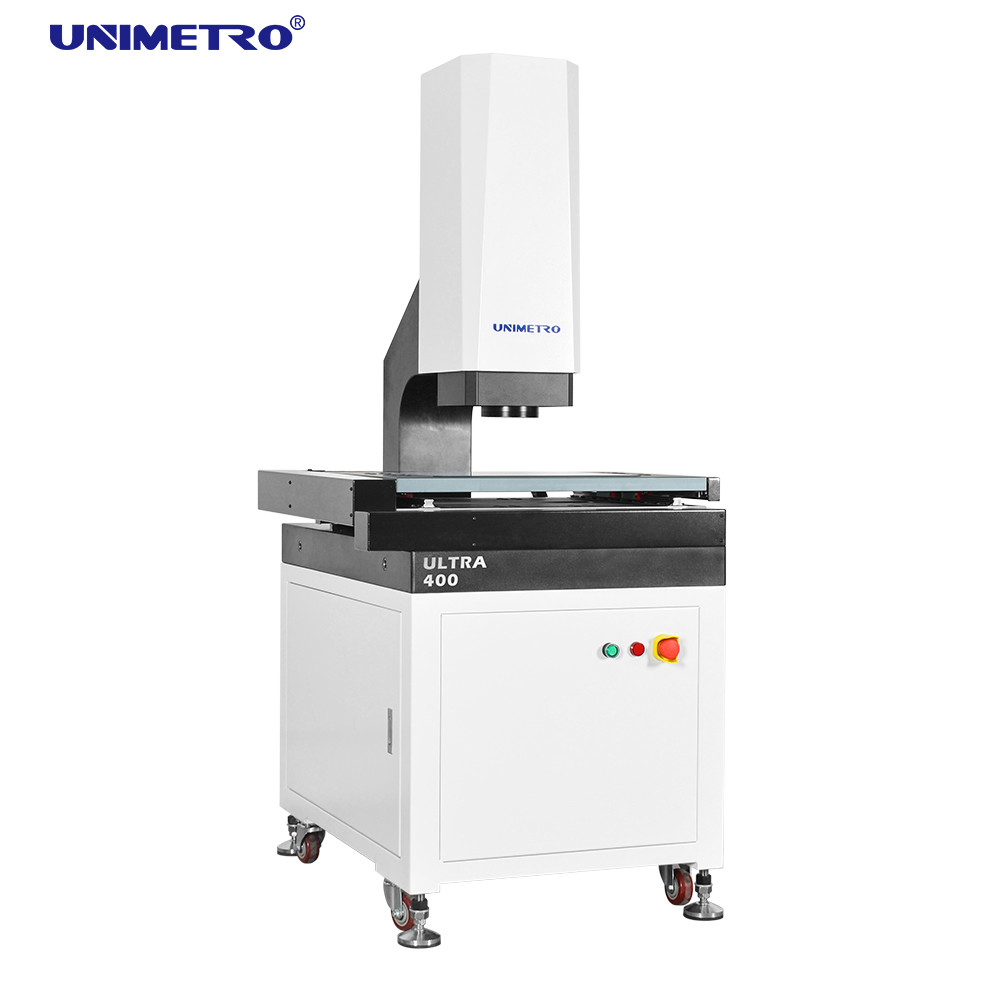

OEM 2.5D Image Measuring Instrument dengan VMS 3D dan Panel Kontrol yang ramah pengguna

OEM 2.5d Image Measuring Instrument 3d VMS Dengan Friendly Control Interface

ULTRA series Image Measuring Instrument adalah sebuah mesin pengukuran visi otomatis dengan presisi tinggi yang dikembangkan untuk pengukuran GD&T dengan kontrol otomatis bermotor 3 sumbu.Ini dilengkapi dengan fokus otomatis, kontrol pencahayaan otomatis, dan gerakan otomatis konfigurasi perangkat keras dan perangkat lunak untuk membuat pengukuran dimensi linier dan geometris dengan cepat dan akurat.

Karakteristik

◆ Pengendalian kualitas

Ø Dasar dan kolom granit, stabilitas yang sangat baik;

Ø Aluminium panggung kerja,membuat kontrol gerak bereaksi cepat dan fleksibel;

Ø Tahap kerja dengan proses permukaan oksidasi keras anti goresan;

Ø Standar dengan panduan linier presisi, sekrup bola penggiling dan motor servo AC dll, untuk memastikan presisi dan stabilitas sistem gerak;

Ø Sistem kontrol terintegrasi, tertanam dengan kontrol gerak, dan semua kontrol sinyal seperti pencahayaan dan pembacaan skala linier, memastikan kinerja mesin sangat stabil.

◆ Konfigurasi kinerja tinggi

Ø XYZ tiga sumbu kontrol CNC otomatis dan penentuan posisi yang akurat;
Ø 0.1 um skala linier kaca presisi tinggi untuk memastikan akurasi posisi dan akurasi pengukuran sistem;
Ø Kamera warna resolusi tinggi GIGA untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
Ø lensa zoom klik resolusi tinggi 6,5x, penggandaan yang akurat dan koreksi piksel satu kali hanya diperlukan;
Ø Dengan penerangan LED Cold Illumination dengan permukaan 5 cincin dan 8 pembagian yang dapat diprogram dan penerangan paralel LED kontur dan penyesuaian cahaya cerdas built-in,Ini dapat secara otomatis mengontrol kecerahan dalam divisi 8 dan menyadari 256 tingkat penyesuaian kecerahan secara cerdas.

◆ Fleksibilitas

ØBerbagai jenis sensor non-kontak dan sistem pemasangan cepat tersedia secara opsional,yang dapat memenuhi kebutuhan pengukuran yang berbeda dari pelanggan yang berbeda
ØLampu cincin LED warna yang dapat diubah tersedia untuk seri ULTRA, yang membuat seri lebih fleksibel dan kuat untuk bagian yang berbeda dengan berbagai jenis bahan atau bentuk,menawarkan aplikasi pengukuran yang lebih kuat.
ØBerkat fleksibilitas yang dapat diperluas dari seri ULTRA, ini kompatibel dengan probe sentuh, sensor pengukuran non-kontak dan lengan robot, sangat meningkatkan efisiensi pengukuran.

Fungsi Pengantar

- Perangkat lunak dapat secara otomatis mengidentifikasi garis, lingkaran, seperti elemen dan mengukurnya secara otomatis.
- Perangkat lunak ini menyediakan fungsi pemrosesan cerdas seperti peringatan merah di luar toleransi, jeda toleransi, jeda kegagalan pengukuran, pengukuran manual, pelaksanaan skip,eksekusi wajib, dll.
- Perangkat lunak ini menyediakan fungsi pengaturan breakpoint, yang dapat mewujudkan switch cerdas antara pengukuran manual dan pengukuran otomatis.
- Fungsi pengukuran laser yang kuat dapat dengan mudah merealisasikan masalah seperti pengukuran ketebalan kecepatan tinggi, benjolan kecil, titik cekung, sudut V dan pemindaian permukaan melengkung presisi tinggi.
- Perangkat lunak ini menyediakan fungsi indikasi redup tambahan untuk menghindari kesalahan yang disebabkan oleh intensitas cahaya dan meningkatkan akurasi dan efisiensi penguji.

Parameter

* L adalah ukuran panjang ((mm), akurasi mekanik sumbu Z dan akurasi fokus terkait dengan permukaan benda kerja.

* Peningkatan adalah nilai perkiraan, hal ini terkait dengan dimensi monitor dan resolusi.

* Bidang pandangan ((mm) = (diagonal*Horizontal*Vertikal)

* Objektif 0.5X atau 2X tersedia secara opsional, dan mewujudkan pembesaran gambar: 13X ~ 86X atau 52X ~ 344X.

Informasi Perusahaan

Klien&Agen Kami

FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam.
T2: Apa yang perusahaan Anda lakukan terutama?
A2: Kami terutama memproduksi mesin pengukuran Vision, mesin pengukuran koordinat, perlengkapan CMM & VMM dll.
T3: Bagaimana Memilih Spesifikasi yang Tepat?
A3: Selama Anda memberi tahu kami jenis dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur instrumen spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Pastikan! Kami dapat menyediakan tidak hanya mesin khas, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Q5: Berapa jangka waktu garansi Anda?
A5: Periode garansi produk kami adalah 1 tahun. Anda dapat yakin kualitas produk kami.
