Mesin Pengukuran Optik 2D/2.5D / Mesin Pengukuran Visi (VMM) untuk Inspeksi Otomatis

Mesin Pengukuran Optik 2d / 2.5d / Mesin VMM Untuk Pengukuran Otomatis

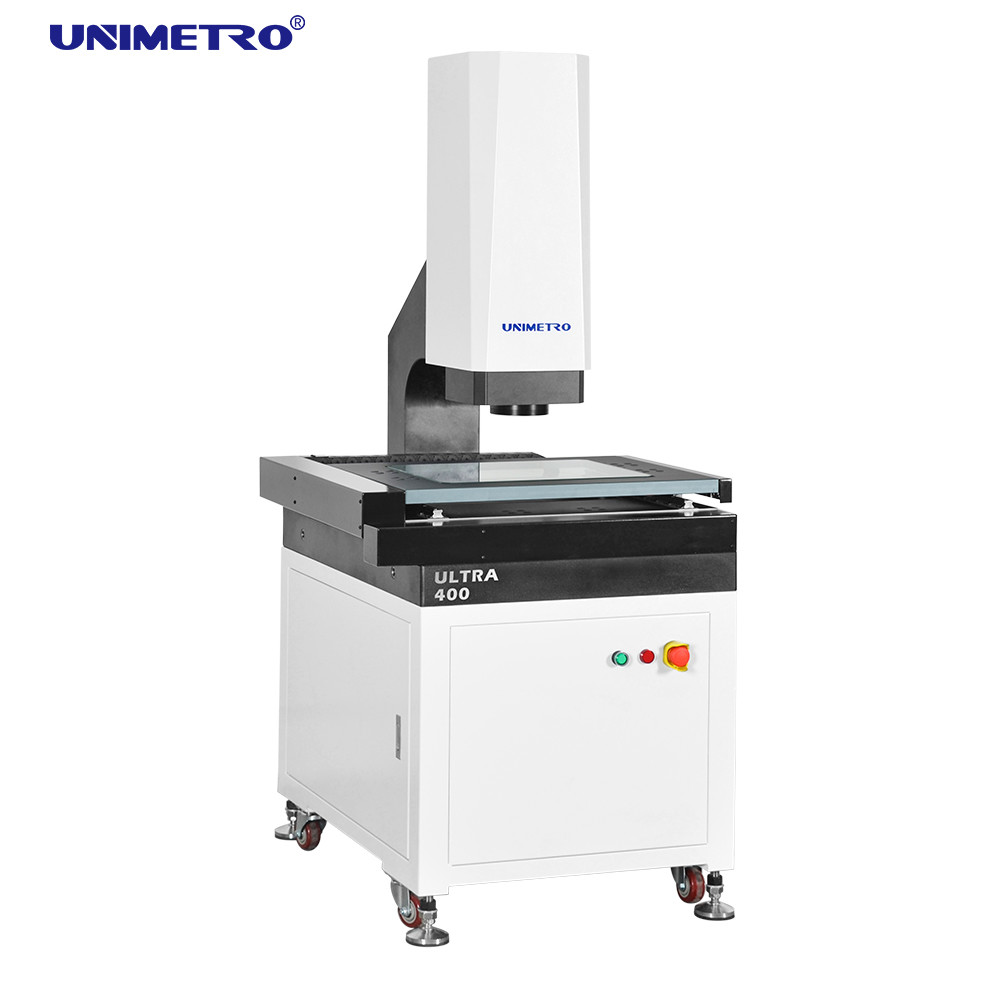

Mesin Pengukuran Optik seri ULTRA adalah mesin pengukur penglihatan otomatis dengan akurasi tinggi kantilever yang dikembangkan untuk pengukuran GD&T dengan kontrol bermotor otomatis 3 sumbu. Dilengkapi dengan pemfokusan otomatis, kontrol pencahayaan otomatis, dan pergerakan otomatis konfigurasi perangkat keras dan perangkat lunak untuk melakukan pengukuran dimensi linier dan geometris dengan cepat dan akurat.

Fitur

◆ Kontrol detail kualitas

Ø Basis dan kolom granit, stabilitas luar biasa;

Ø Tahap kerja aluminium, membuat kontrol gerak bereaksi cepat dan fleksibel;

Ø Tahap kerja dengan pemrosesan permukaan oksidasi keras anti gores;

Ø Standar dengan panduan linier presisi, sekrup bola gerinda dan motor servo AC dll., untuk memastikan presisi dan stabilitas sistem gerak;

Ø Sistem kontrol terintegrasi, tertanam dengan kontrol gerak, dan semua kontrol sinyal sebagai penerangan dan pembacaan skala linier, memastikan kinerja alat berat sangat stabil.

◆ Konfigurasi kinerja tinggi

Ø Kontrol otomatis CNC tiga sumbu XYZ dan pemosisian akurat;
Ø Skala linier kaca presisi tinggi 0,1 um untuk memastikan akurasi posisi dan akurasi pengukuran sistem;
Ø Kamera warna resolusi tinggi GIGA untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
Ø Lensa zoom klik resolusi tinggi 6,5x, hanya diperlukan penggandaan akurat dan koreksi piksel satu kali;
Ø Dengan Penerangan Dingin LED 5-cincin 8-divisi permukaan yang dapat diprogram dan pencahayaan paralel LED kontur serta penyesuaian cahaya cerdas bawaan, ia dapat secara otomatis mengontrol kecerahan dalam 8-divisi dan mewujudkan penyesuaian kecerahan 256 tingkat secara cerdas.

◆ Ekspansibilitas yang fleksibel

ØBeberapa jenis sensor non-kontak dan sistem pemasangan cepat tersedia sebagai opsi, yang dapat memenuhi kebutuhan pengukuran berbeda dari pelanggan berbeda
ØLampu cincin LED berwarna yang dapat digunakan tersedia untuk seri ULTRA, yang membuat seri ini lebih fleksibel dan kuat untuk berbagai bagian dengan berbagai jenis bahan atau bentuk, menawarkan aplikasi pengukuran yang lebih kuat.
ØBerkat fleksibilitas seri ULTRA yang fleksibel, seri ini kompatibel dengan probe sentuh, sensor pengukur non-kontak, dan lengan robot, sangat meningkatkan efisiensi pengukuran.

Fungsi Perangkat Lunak

◆ Desain arsitektur perangkat lunak berorientasi objek yang sangat baik memastikan perangkat lunak yang stabil dan andal.
◆ Perangkat lunak analisis statistik SPC profesional terhubung secara mulus dengan perangkat lunak pengujian dan publisitas, dan data secara otomatis ditransfer ke database Perangkat Lunak SPC tanpa operasi manual.
◆ Algoritme pencarian tepi super diadopsi untuk menangkap tepi secara akurat dengan periode bayangan dan pencitraan untuk memastikan keakuratan pengukuran.

◆ Berdasarkan jenis elemennya, ia menyediakan berbagai fungsi konstruksi elemen seperti translasi, rotasi, ekstraksi, kombinasi, paralel, vertikal, bayangan cermin, simetri, perpotongan, garis singgung dan sebagainya.
◆ Data pengukuran dapat diekspor secara otomatis ke TXT.WORD.EXCEL dan Database Perangkat Lunak SPC profesional, tanpa konversi perangkat lunak pihak ketiga dan campur tangan manusia.
◆ Perangkat lunak ini memperkenalkan mode pengukuran "distribusi" dan "pemulihan", yang membuat pengoperasian lebih mudah dan cepat.

◆ Perangkat lunak ini mendukung bahasa nasional, tidak perlu menginstal paket bahasa dan mengubah perangkat lunak, sehingga mudah untuk dilokalkan.
◆ Perangkat lunak dengan jenis yang sama akan ditingkatkan secara gratis untuk mengatasi kekhawatiran pelanggan kami.

Parameter

* L mengukur panjang (mm), keakuratan mekanis sumbu Z dan akurasi fokus berkaitan dengan permukaan benda kerja.

* Pembesaran merupakan nilai perkiraan, hal ini berkaitan dengan dimensi monitor dan resolusi.

* Bidang pandang(mm) = (diagonal*Horizontal*Vertikal)

* Objektif 0,5X atau 2X tersedia opsional, dan mewujudkan pembesaran gambar: 13X~86X atau 52X~344X.

Informasi Perusahaan

Klien & Agen kami

Pertanyaan Umum
Q1: Apakah Anda pabrik atau perusahaan dagang?
A1: Kami adalah pabrik dan memberi Anda balasan tercepat dalam 24 jam.
Q2: Apa tujuan utama perusahaan Anda?
A2: Kami terutama memproduksi mesin pengukur visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll.
Q3: Bagaimana Cara Memilih Spesifikasi yang Sesuai?
A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda alat ukur dengan spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Pastikan! Kami tidak hanya menyediakan mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Q5: Berapa masa garansi Anda?
A5: Masa garansi produk kami adalah 1 tahun. Kualitas produk kami sangat stabil, dan kami punya meningkat pesat pada beberapa bagian yang mudah pecah. Anda dapat yakin dengan kualitas produk kami.
