Fleksibel 3D Optical CMM Baseboard dan Fixture Kits
Kit perlengkapan seri FlexFix adalah solusi pengukuran presisi yang dirancang untuk mesin pengukuran koordinat (CMM) dan mesin pengukuran visi (VMM).Sistem perlengkapan modular ini meningkatkan reproduksi pengukuran, akurasi, dan standardisasi di berbagai aplikasi industri.
Aplikasi Industri
Kit perlengkapan FlexFix melayani berbagai industri termasuk elektronik, kedirgantaraan, otomotif, plastik, dan perawatan medis.alat ini memungkinkan fleksibel, proses pengukuran yang dapat diulang, dan standar.
Sistem Perlengkapan Modular
Dikembangkan oleh UNIMETRO, seri FlexFix meningkatkan reproduksi dan akurasi proses inspeksi melalui pengaturan perlengkapan yang cepat dan dapat diulang.Desain modular memungkinkan perluasan berdasarkan kebutuhan pengguna, menyediakan solusi pemasangan lengkap untuk bagian dari ukuran, bentuk, atau bahan apa pun.
Sistem ini dilengkapi dengan lempeng pemasangan dengan Fittings M8 berujung tersedia dalam berbagai ukuran standar.plat ini memastikan keandalan sistemPengumpulan bebas alat memungkinkan solusi pemasangan cepat yang meningkatkan throughput dan menghilangkan keterlambatan inspeksi.
Pemilihan Kit Perlengkapan

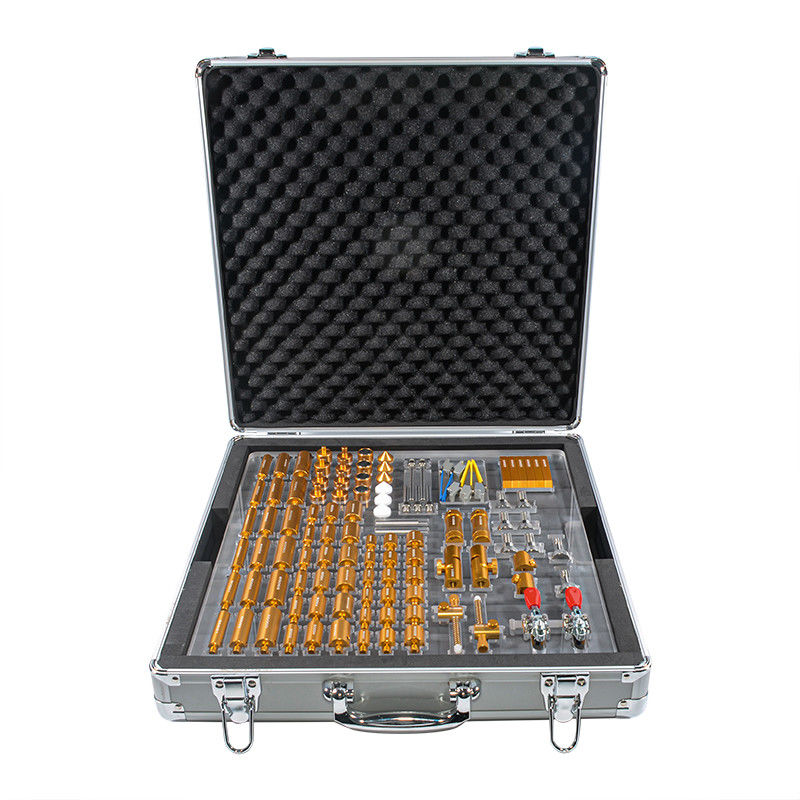

Perlengkapan seri FlexFix dijual sebagai kit starter yang berisi satu baseboard dan set komponen komprehensif.Pengguna harus memilih ukuran base plate sesuai dengan ukuran mesin CMM dan persyaratan pengukuran mereka.
Komponen perlengkapan
Komponen FlexFix dirancang untuk memegang benda kerja dengan aman dengan kekuatan minimum yang diperlukan, menghilangkan kebutuhan untuk alat khusus.dan elemen penekanan yang dirancang untuk mencegah kerusakan atau distorsi pada bagian yang diukur.
Sistem komponen yang fleksibel memungkinkan pembuatan berbagai kombinasi pemasangan untuk jenis bagian yang berbeda sambil memastikan jalur probe yang jelas untuk operasi pengukuran 3D.

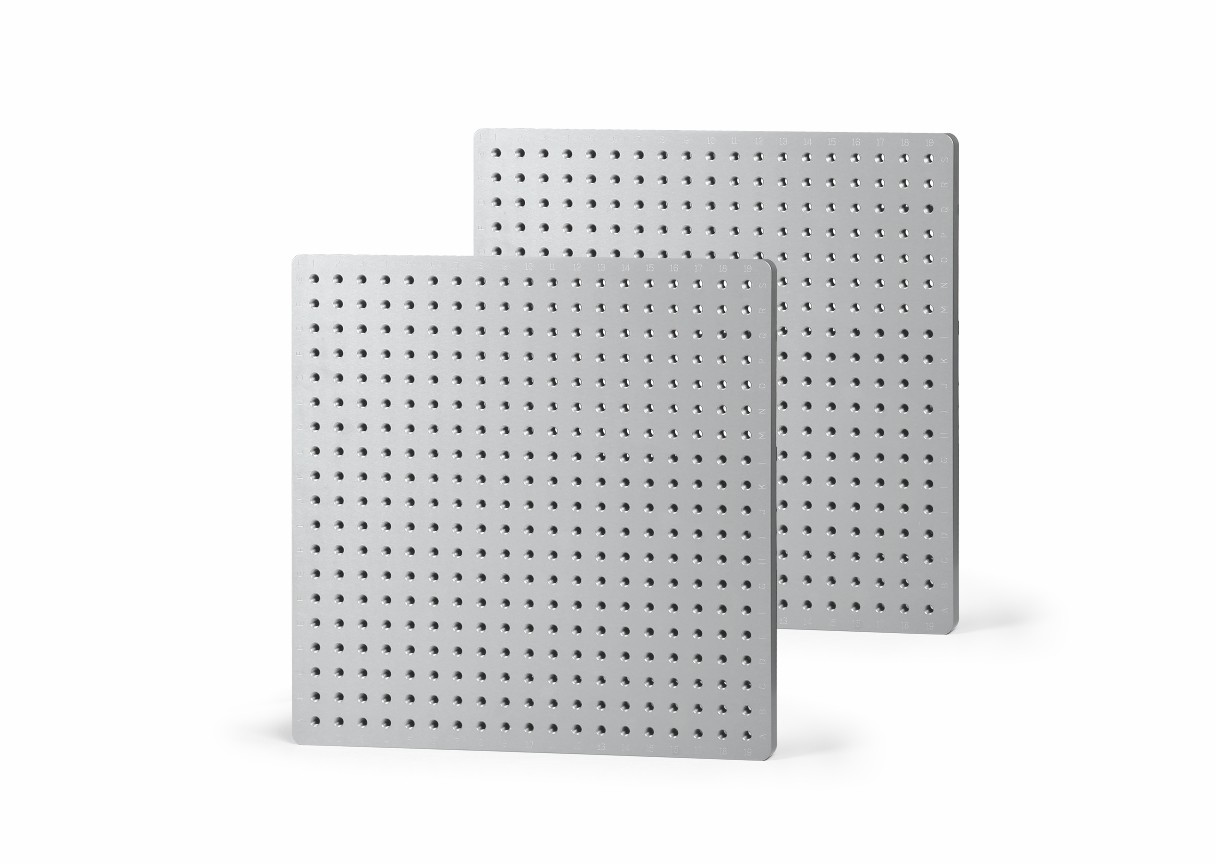

Spesifikasi Plat Dasar
Berbagai ukuran base plate mengakomodasi dimensi CMM yang berbeda dan persyaratan pemasangan komponen.dan penandaan laser untuk mencapai akurasi tinggi, datar, dan dapat diandalkan.
Plat standar memiliki pola kisi alfanumerik dengan nomor bagian komponen yang terlihat, memungkinkan dokumentasi lengkap pengaturan perlengkapan.Hal ini memungkinkan reproduksi cepat dan akurat dari pengaturan yang sama untuk pemeriksaan berikutnya.
Ukuran Plat Dasar yang Tersedia
- 400*300mm dengan lubang benang M8
- 400*400mm dengan lubang benang M8
- 500*500mm dengan lubang benang M8
- 600*600mm dengan lubang benang M8
- Ukuran khusus tersedia atas permintaan
Parameter komponen
| Nama produk |
Tanda |
QTY |
| 12*50mm kebuntuan | 80001 | 6 |
| 12*30mm kebuntuan | 80002 | 6 |
| 16*50mm standoff | 80003 | 6 |
| 16*30mm standoff | 80004 | 6 |
| 20*50mm kebuntuan | 80005 | 6 |
| 20*30mm kebuntuan | 80006 | 6 |
| 12*20mm standoff | 80007 | 6 |
| 16*20mm kebuntuan | 80008 | 6 |
| 20*20mm kebuntuan | 80009 | 6 |
| Pusher lembab | 800010 | 2 |
| Penggerak sekrup lembab | 800011 | 2 |
| Gabungan pivot yang dapat disesuaikan | 800012 | 2 |
| Stand jack yang dapat disesuaikan | 800013 | 2 |
| Magnet | 800014 | 4 |
| Pin Standoff | 800015 | 2 |
| Adaptor | 800016 | 6 |
| Sekrup baseboard | 800017 | 2 |
| Pos V | 800018 | 2 |
| Pindang | 800019 | 2 |
| Slide yang dapat diatur | 800020 | 8 |
| Klem tegangan | 800021 | 4 |
| Tahan penjepit | 800022 | 2 |
| Dukungan kelembaban tegangan pendek | 800023 | 2 |
| Dukungan penjepit tegangan panjang | 800024 | 2 |
| Konus | 800025 | 3 |
| Kerucut nilon | 800026 | 3 |
| Pengeret | 800027 | |
Pertanyaan yang Sering Diajukan
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Kami adalah pabrik dan memberikan tanggapan dalam waktu 24 jam.
T2: Apa yang terutama diproduksi perusahaan Anda?
A2: Kami mengkhususkan diri dalam mesin pengukuran visi, mesin pengukuran koordinat, dan perlengkapan CMM / VMM.
Q3: Bagaimana memilih spesifikasi yang tepat?
A3: Tim profesional kami akan merekomendasikan spesifikasi yang sesuai berdasarkan kebutuhan varietas dan ukuran produk Anda.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Ya, kami menyediakan mesin standar dan solusi khusus yang disesuaikan dengan kebutuhan pelanggan.
Q5: Berapa jangka waktu garansi Anda?
A5: Produk kami dilengkapi dengan garansi 1 tahun. Kami telah meningkatkan daya tahan komponen yang mudah pecah untuk memastikan kualitas dan keandalan produk.
