Tujuan: | Tujuan achromatic rencana kerja jarak jauh bebas ketegangan | Panggung: | Tahap polarisasi yang dapat diputar |
---|---|---|---|
Sistem penerangan yang ditransmisikan: | 6V30W halogen, kecerahan memungkinkan kontrol | Aplikasi: | kristal, mineral, batuan dan metalurgi |
penutup hidung: | Quadruple (pusat objektif dapat disesuaikan) | ||
Cahaya Tinggi: | Mikroskop metalurgi terbalik,mikroskop optik metalurgi |
Poliisasi Industri Polarisasi Transmisi Orthogonal Conoscope Observing
fitur
. Jarak tempuh jarak jauh jarak jauh rencana achromatic tujuan
. Tahap polarisasi yang dapat diputar
. Observasi polarisasi, ortogonal dan conoskop tunggal
pengantar

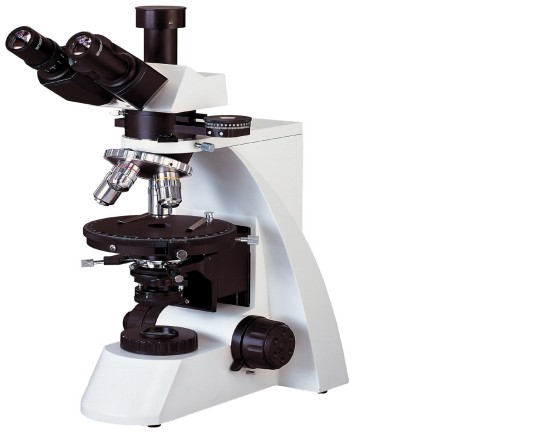

XPL- 1 / XPL-2 Series mengirimkan mikroskop industri polarisasi yang diterapkan untuk membedakan objek dengan karakter birefraction, ini adalah alat impor untuk farmakologi, geoteknologi, mekanisme, departemen metalurgi untuk mempelajari kristal, mineral, batu dan pembentukan metalurgi.
XPL- 1 / XPL-2 Series mengirimkan mikroskop industri polarisasi yang diadopsi dengan jarak tempuh jarak jauh dari jarak jauh dengan tujuan achromatic, juga eyepieces lapangan yang luas dan tahap polarisasi berputar presisi tinggi, dan aksesoris polarisasi yang sangat baik. Hal ini dapat diterapkan dalam polarisasi tunggal, pengamatan ortogonal dan conoskop.
XPL- 1 / XPL-2 Series mengirimkan mikroskop industri polarisasi dengan desain yang cerdas dan struktur mekanik yang mantap, operasi yang mudah digunakan, ini adalah instrumen ideal untuk meneliti atau mengajar di pabrik, tambang, institusi, atau sekolah.
Parameter
Spesifikasi | |||
Model | XPL-1 | XPL-2 | |
Lensa mata | Bidang luas WF10X (nomor lapangan: Φ18mm) | ||
Membagi lensa mata (nomor lapangan: Φ18mm) 0.10mm / Div | |||
Bebas dari genggaman Rencanakan tujuan achromatic | PL 4X / 0.10 Jarak kerja (WD) 19,8 mm | PL L4X / 0.12 Jarak kerja (WD) 17,9 mm | |
PL10X / 0.25 Jarak kerja (WD) 5,0 mm | PL L10X / 0.25 Jarak kerja (WD) 8,8 mm | ||
PL 40X / 0.65 (musim semi) Jarak kerja (WD): 0,66 mm | PL L40X / 0.60 (spring) Jarak kerja (WD): 3,73 mm | ||
PL 100X / 1.25 (musim semi dan minyak) Jarak kerja (WD): 0,36 mm | PL L60X / 0.70 (musim semi) Jarak kerja (WD): 1,34 mm | ||
Ditransmisikan menerangi sistem | 6V30W halogen, brightness memungkinkan kontrol | ||
Rotatable 360 °, memiliki skala 0,90,180,270. | |||
Abbe kondensor NA adalah 1,25 dan tambahkan iris diafragma | |||
Tahap | Tahap rotatable, diameter Φ150mm, 360 ° lulus (dalam kenaikan 1 °), pembagian vernier minimum adalah 6 ', center adjustable dan dengan tightener. | ||
Nosepiece | Quadruple (pusat tujuan dapat disesuaikan) | ||
Intermediate attachment | Analyzer terintegrasi, dapat dialihkan ke normal atau polarisasi amati secara bebas, memungkinkan 0 ~ 90 ° rotasi dan pembagian vernier minimum adalah 12 '. | ||
Puller type bertrand lens dan center adjustable. | |||
Λ, λ / 4 dan quarts baji kompensator. | |||
Tabung lensa mata | Trinokular cenderung 30 ° dan memungkinkan untuk menembak dalam fluks cahaya 100%. | ||
Sistem fokus | Fokus koaksial kasar / halus dengan perangkat adjustable and up stop tegangan, pembagian minimum fokus halus: 2μm. | ||
Aksesori pilihan | Objektif | 20X, 60X (ketebalan penutup 0,17) | 20X, 50X, 80X, 100X (Kering) Tidak ada kaca penutup |
Pemegang geser bergerak | Bergerak kisaran: 30mmX25mm | ||
Adaptor CCD | 0.5X, 1X | ||
Kamera | Output USB 1.3M / 2.0M / 3.0M pixel VIDEO output 380/520 TV Line | ||
Adaptor kamera digital | CANON (EF) NIKON (F) |
