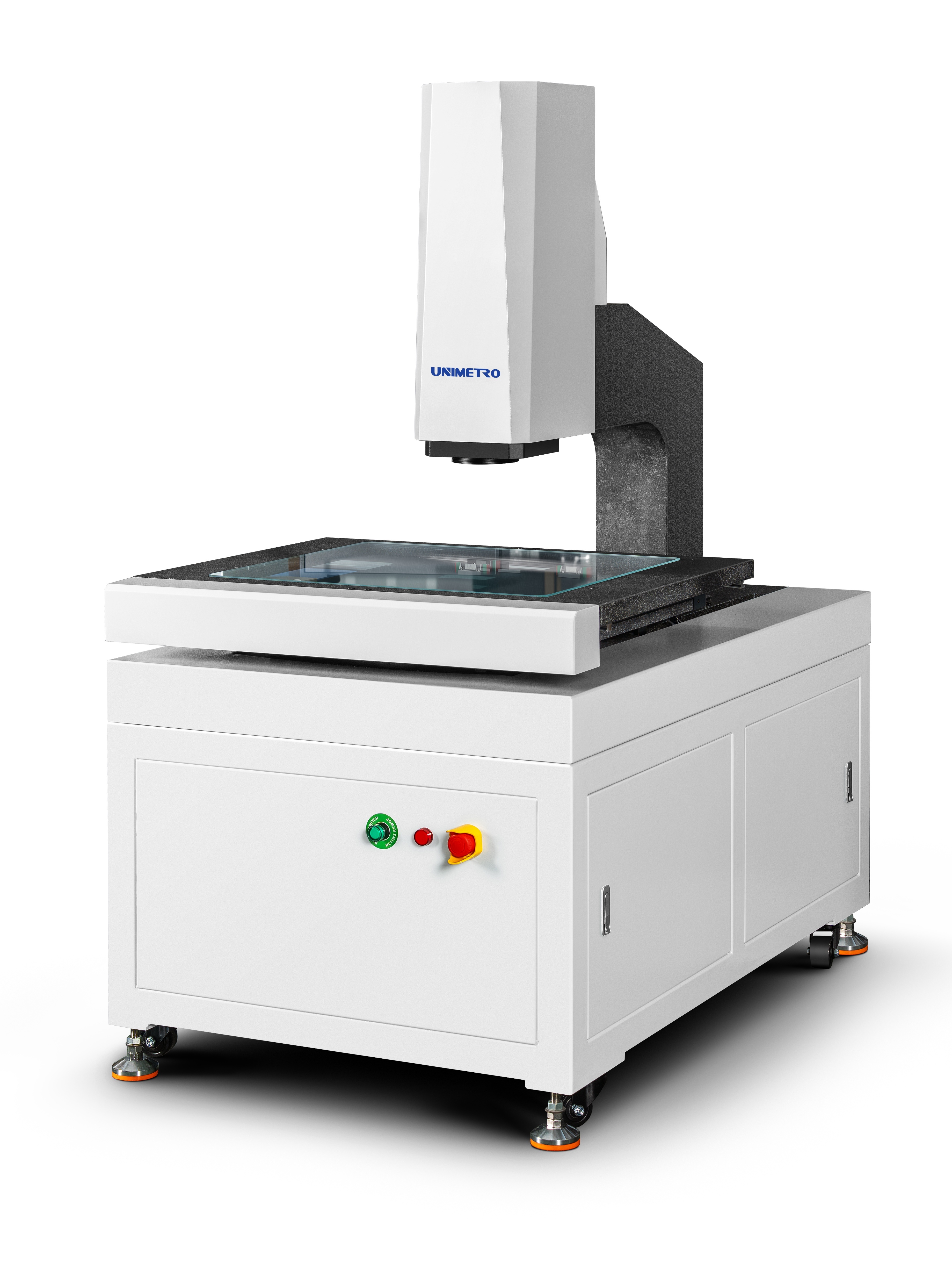

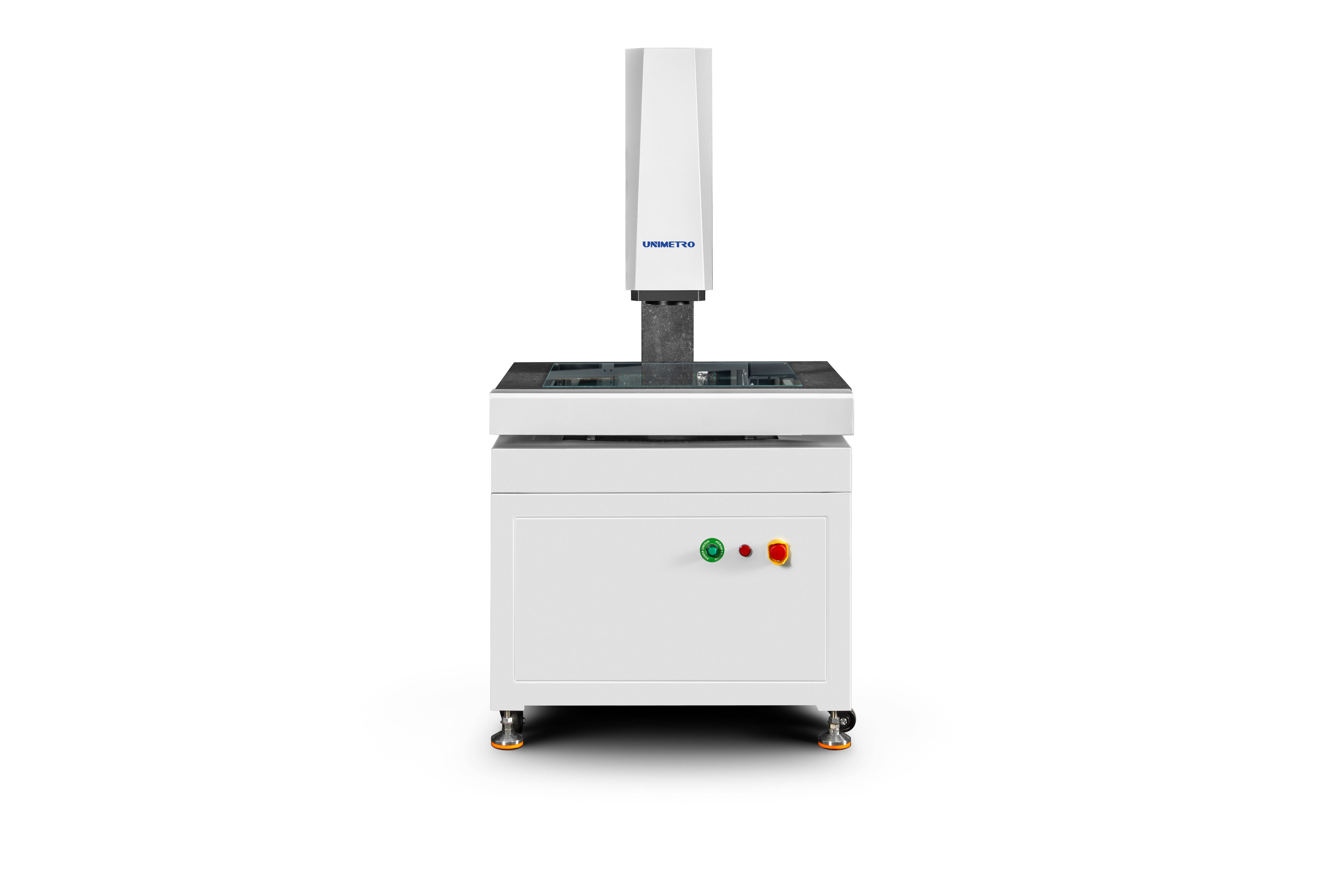

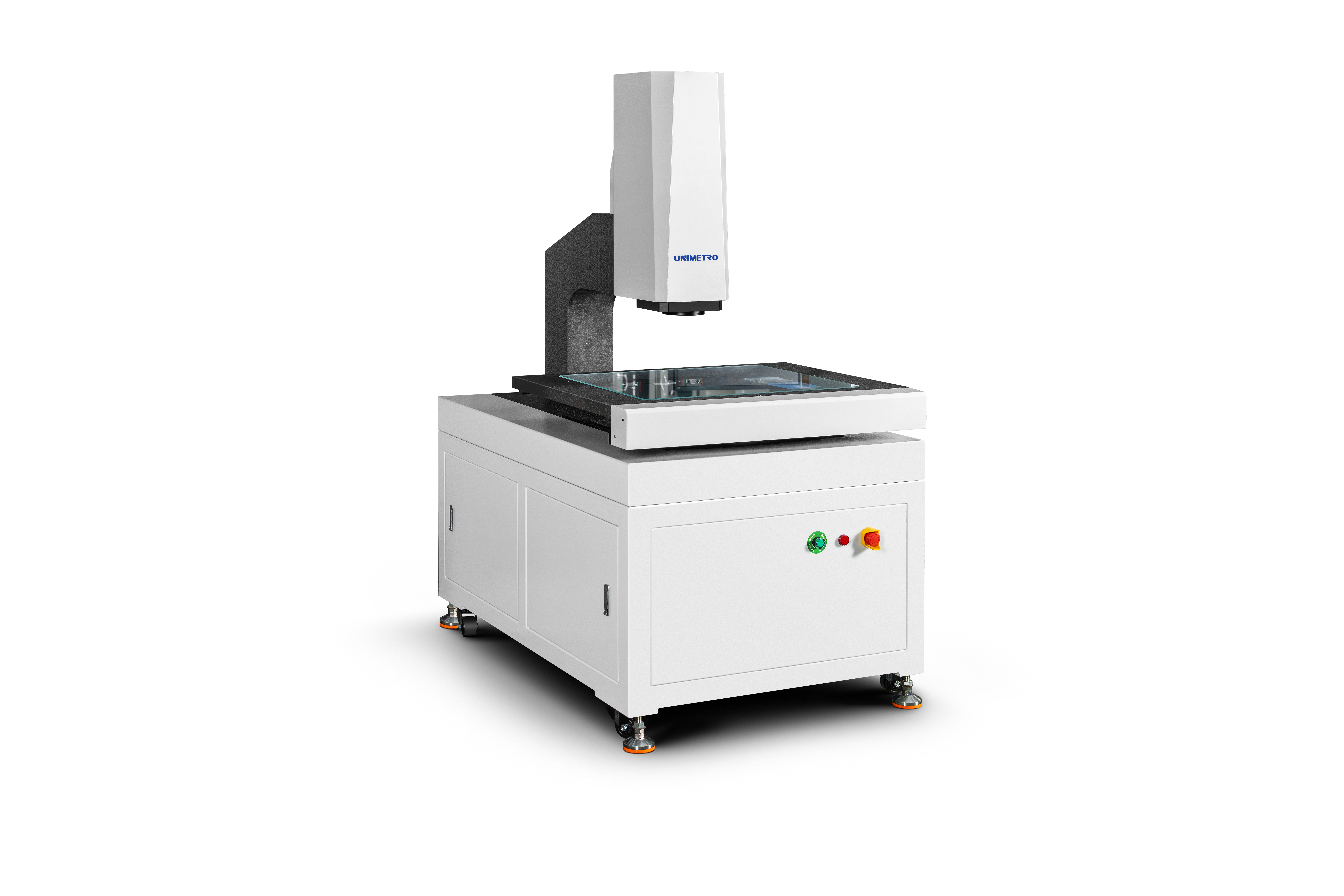

Mesin Pengukuran Visi Efisiensi Tinggi Seri SV MarB Multi-Axis Resolution Base untuk Inspeksi Precision Workpiece Auto/3C

Seri MARB-SV adalah instrumen pengukuran gambar meja kerja marmer otomatis berkinerja tinggi yang menampilkan teknologi MARB (Multi-Axis Resolution Base) dan SV (Super/Stable Video).Sistem konfigurasi tinggi ini memberikan resolusi superior dan kecepatan pemrosesan yang lebih cepat, menawarkan fungsi yang kuat untuk aplikasi industri yang menuntut.

Sistem ini mampu deteksi otomatis terprogram tiga sumbu, mencocokkan sistem koordinat benda kerja melalui pemrograman untuk secara otomatis menjalankan proses pengukuran.Untuk pengukuran berulang dari benda kerja berat, memiliki fungsi memori, pembelajaran, dan pemrograman otomatis, memungkinkan pengukuran real-time yang cepat dan akurat di tempat.

Dibangun dengan komponen marmer stabilitas tinggi yang menawarkan daya tahan yang kuat dan biaya pemeliharaan yang rendah, instrumen ini sangat menyeimbangkan presisi tinggi, efisiensi tinggi, dan daya tahan jangka panjang,membuat alat inti untuk kontrol kualitas dalam skala besar, industri manufaktur yang kompleks dan tepat.

Resolusi:0.5μm (0,1μm opsional)

Kamera:Kamera CCD berwarna kelas industri

Lensa:1x-10x (perbesaran variabel)

Perbesar:20X - 200X (Peningkatan bervariasi tergantung pada model kamera yang dipilih; pembesaran sebenarnya tergantung pada data yang diukur.)

Jarak kerja:85 mm

Pencahayaan:Lampu permukaan yang dapat diprogram, lampu paralel bawah LED (Opssional: lampu koaksial)

Sistem penggerak:Kontrol CNC, penggerak motor linier; Joystick, kontrol keyboard mouse

Resolusi skala linier:0.1 μm

Desain struktur kaku tinggi:

• Struktur jembatan bergerak seluruh rangka tertutup dengan benda kerja pengukuran tetap, memberikan kapasitas bantalan yang besar dan kinerja gerak yang sangat baik
• Teknologi analisis elemen terbatas yang terintegrasi ke dalam desain mekanik untuk memastikan kekakuan dan presisi yang tinggi
• Basis granit kelas 000 dengan kekuatan tinggi, ketahanan korosi dan stabilitas yang sangat baik
• Meja kerja perawatan permukaan aluminium oksida untuk kontrol tindakan yang cepat, fleksibel, daya tahan dan estetika

Konfigurasi presisi tinggi:

• RENISHAW ruler open grating dengan resolusi 0,5μm untuk presisi tinggi dan stabilitas
• Precision linear guide rail, sekrup bola penggiling dan AC servo motor memastikan stabilitas posisi akurasi
• 2M piksel resolusi tinggi warna kamera digital Giga untuk pengamatan yang jelas dan pengukuran yang stabil
• 6.5x lensa optik definisi tinggi dengan zoom otomatis yang akurat dan kalibrasi piksel yang cepat

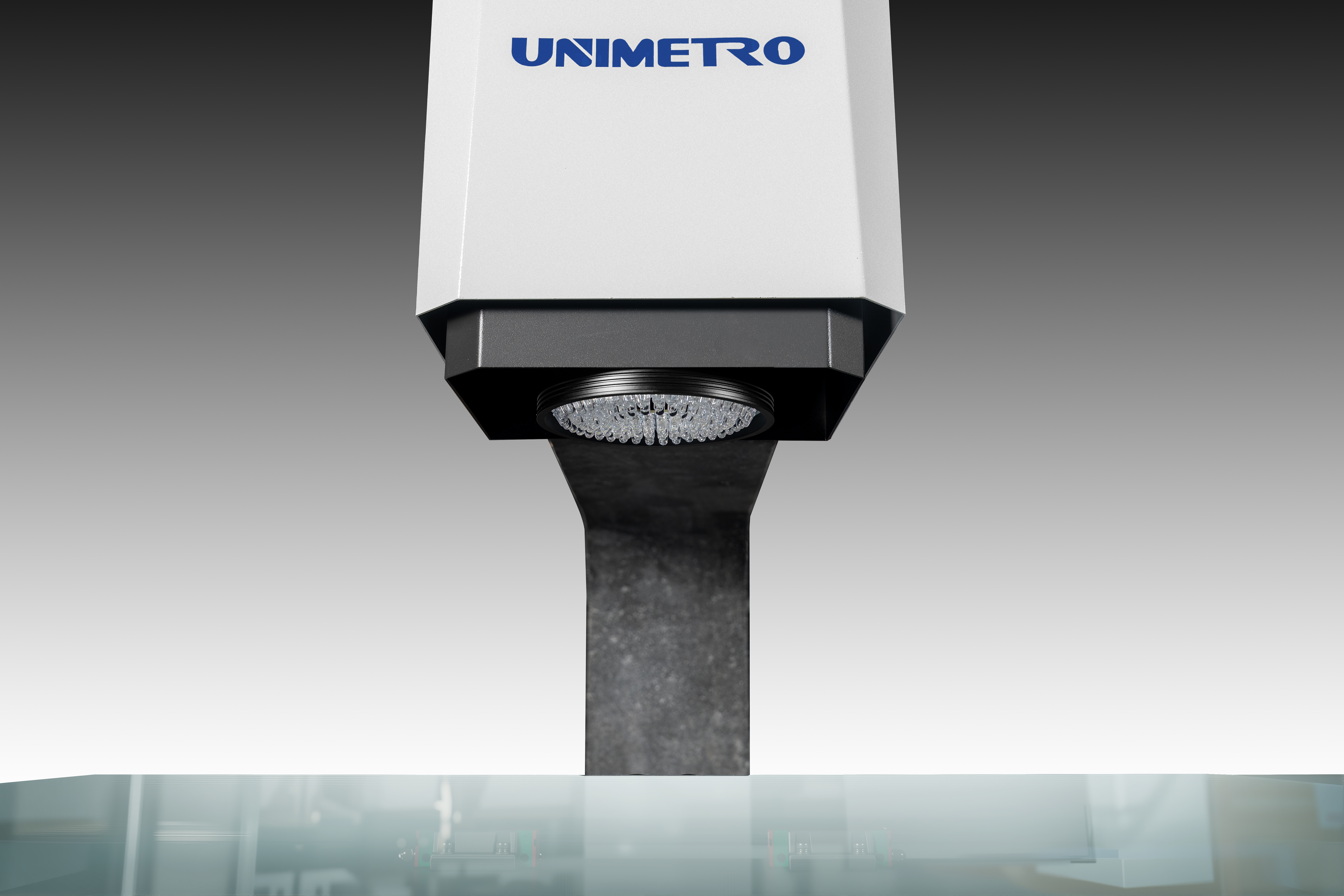

• Sumber cahaya permukaan LED 5-ring 8-zone yang dapat diprogram, sistem sumber cahaya kontur LED paralel transmisi dengan penyesuaian kecerahan 256 tingkat yang cerdas
• Kontrol CNC sumbu penuh dengan servo motor drive loop tertutup penuh AC

Opsional Multi-sensor untuk Pengukuran 3D:

Instrumen pengukuran visi tipe gantry besar seri HE dapat dilengkapi dengan berbagai sensor 3D untuk pengukuran komposit 2D / 3D yang komprehensif.Ini juga mendukung sensor non-kontak seperti probe dan laser, dan kompatibel dengan RENSHAW full series of probe brackets, memungkinkan transformasi otomatis pengukuran skala penuh pada satu perangkat untuk meningkatkan produktivitas secara signifikan.
