SV Series Full Automatic Video Measuring Instrument SV Super Image Tech + Basis MARB untuk Tes Cepat Bagian Presisi Kompleks

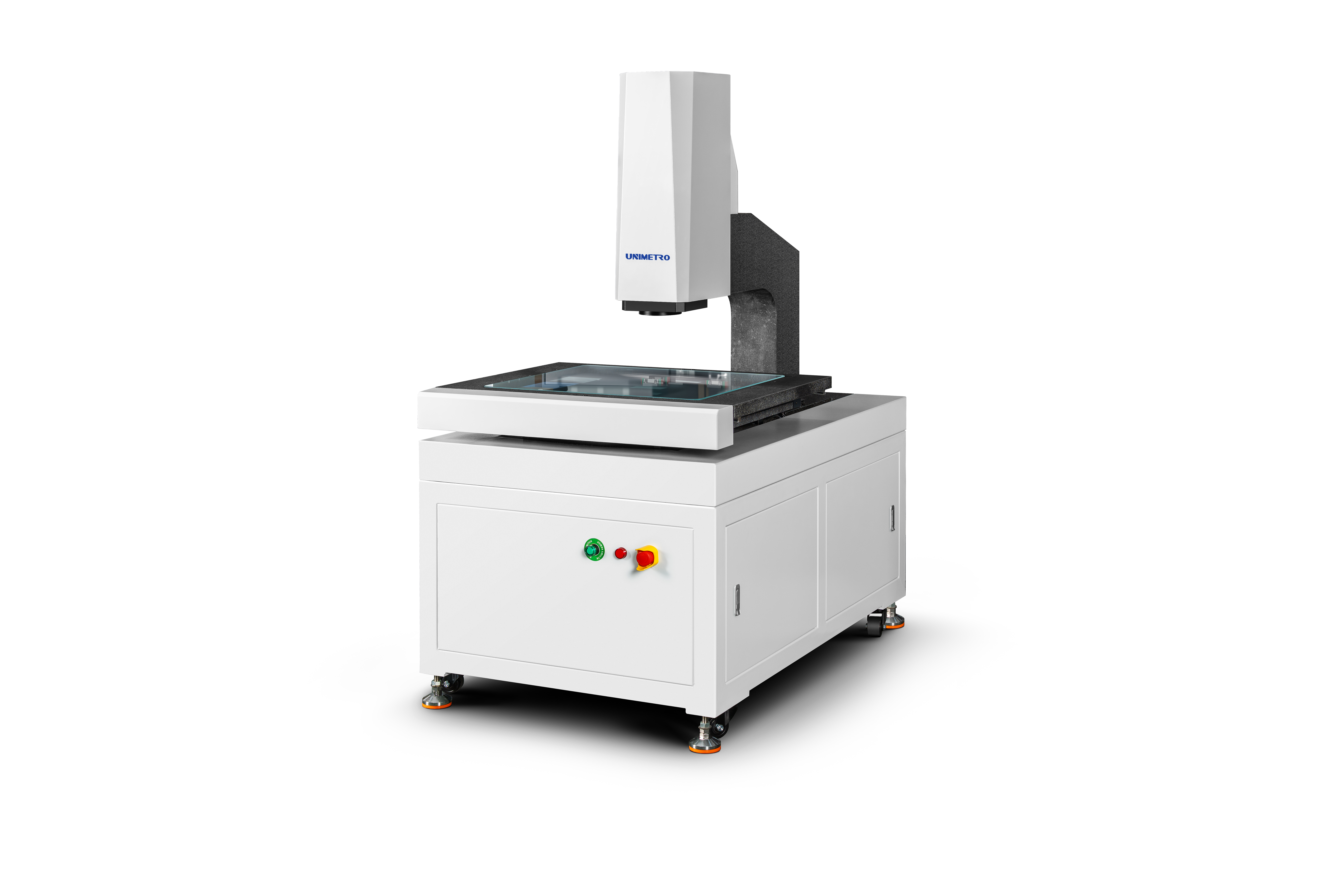

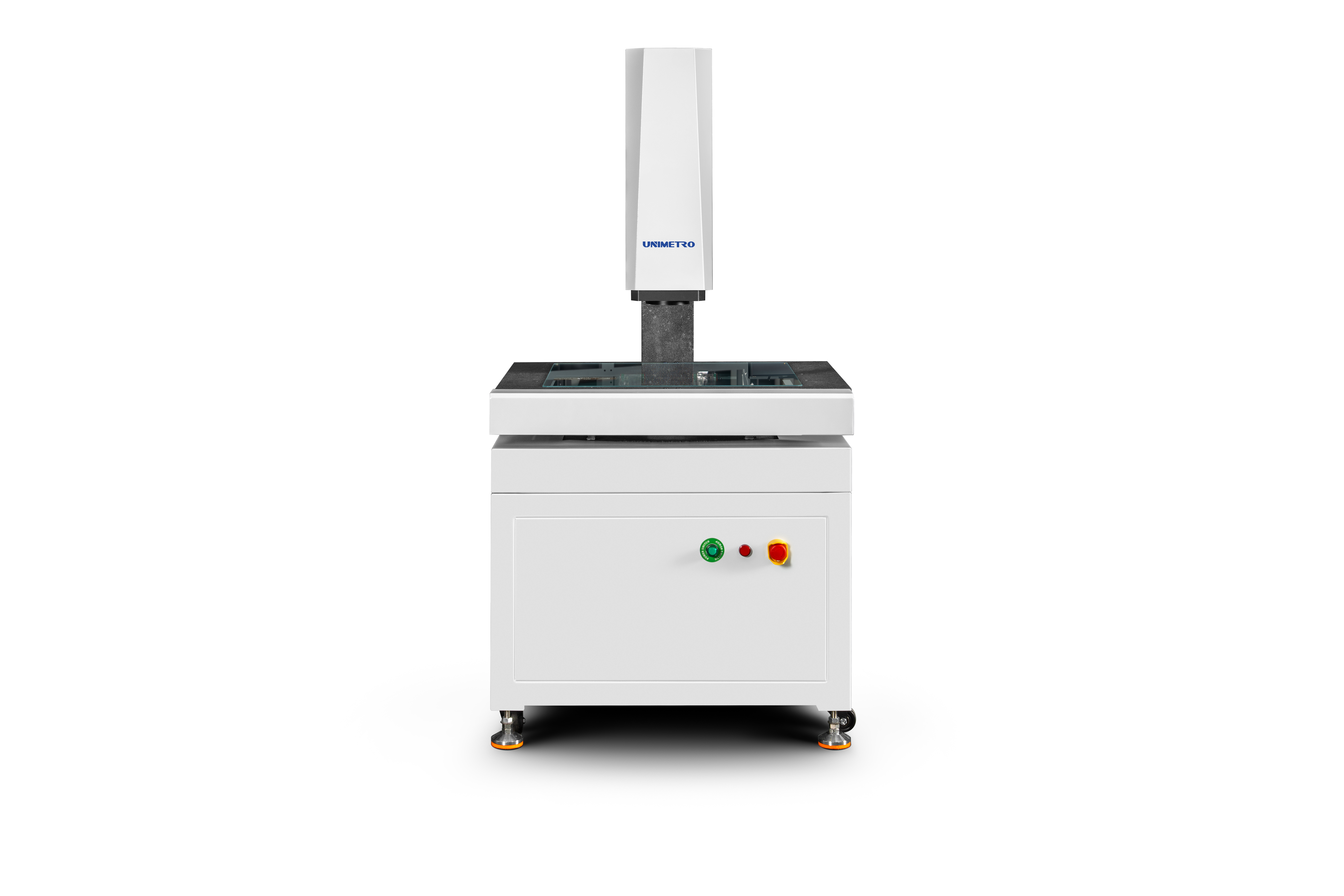

Seri MARB-SV adalah instrumen pengukuran gambar meja kerja marmer otomatis berkinerja tinggi yang menampilkan teknologi MARB (Multi-Axis Resolution Base) dan SV (Super/Stable Video).Sistem konfigurasi tinggi ini menawarkan resolusi superior dan kecepatan pemrosesan yang lebih cepat untuk pengujian bagian presisi yang kompleks.

Dirancang untuk deteksi tiga sumbu sepenuhnya otomatis yang dapat diprogram, instrumen ini cocok dengan sistem koordinat benda kerja melalui pemrograman untuk menjalankan proses pengukuran otomatis.,fungsi pembelajaran, dan pemrograman otomatis untuk pengukuran berulang dari benda kerja berat, memungkinkan pengukuran waktu nyata yang cepat dan akurat di tempat kerja.

Dibangun dengan dasar marmer yang sangat stabil, sistem ini memberikan daya tahan yang luar biasa dengan biaya perawatan yang rendah, menyeimbangkan presisi tinggi, efisiensi,dan keandalan jangka panjang untuk kontrol kualitas dalam skala besar, industri manufaktur yang kompleks.

Resolusi:0.5μm (0,1μm opsional)

Kamera:Kamera CCD berwarna kelas industri

Lensa:1x-10x (perbesaran variabel)

Perbesar:20X - 200X (Berbeda-beda menurut model kamera)

Jarak kerja:85 mm

Pencahayaan:Lampu permukaan yang dapat diprogram, lampu paralel bawah LED (Opssional: lampu koaksial)

Sistem drive:Kontrol CNC, penggerak motor linier; Joystick, kontrol keyboard mouse

Resolusi skala linier:0.1 μm

• Struktur jembatan bergerak seluruh rangka tertutup dengan benda kerja pengukuran tetap, memberikan kapasitas bantalan yang besar dan kinerja gerak yang sangat baik
• Teknologi analisis elemen akhir yang terintegrasi ke dalam desain mekanik untuk kekakuan dan presisi tinggi
• Basis granit kelas 000 menawarkan kekuatan tinggi, ketahanan korosi dan stabilitas
• Meja kerja perawatan permukaan aluminium oksida untuk kontrol tindakan cepat dan fleksibel dengan akhir yang tahan lama dan estetis

• RENISHAW ruler open grating dengan resolusi 0,5μm untuk presisi tinggi dan stabilitas
• Kereta panduan linier presisi, sekrup bola penggiling dan motor servo AC yang memastikan akurasi penentuan posisi sistem
• 2M piksel resolusi tinggi warna kamera digital Giga untuk pengamatan yang jelas dan pengukuran yang stabil
• 6.5x lensa optik definisi tinggi dengan zoom otomatis yang akurat dan kalibrasi piksel yang cepat

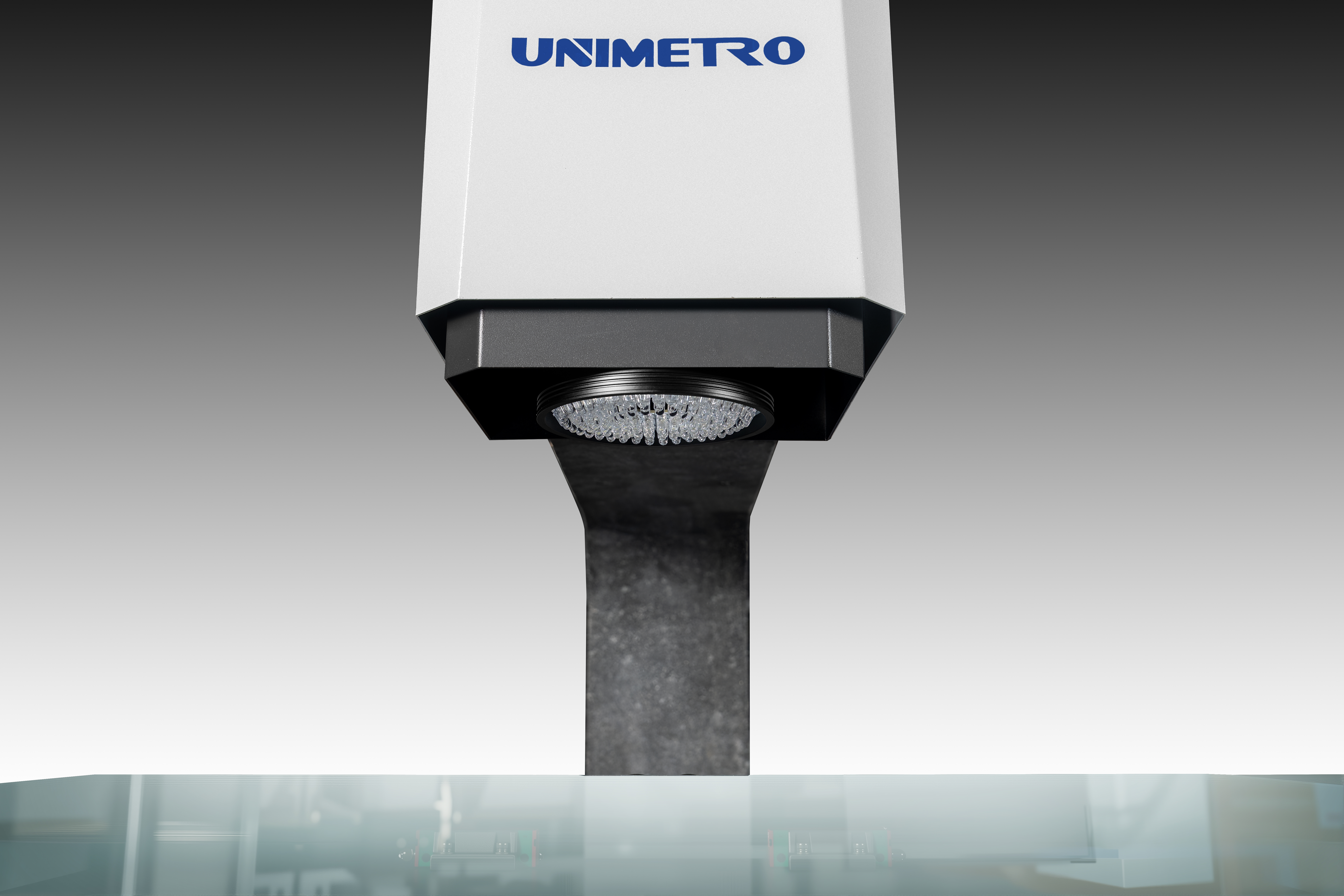

• Sumber cahaya permukaan LED 5-ring 8-zone yang dapat diprogram dengan sistem sumber cahaya kontur LED paralel transmisi dan penyesuaian kecerahan 256 tingkat yang cerdas
• Kontrol CNC sumbu penuh dengan servo motor drive loop tertutup penuh AC

Instrumen pengukuran visi tipe gantry besar seri HE dapat dilengkapi dengan berbagai sensor 3D untuk pengukuran komposit 2D / 3D yang komprehensif.Mendukung sensor tanpa kontak termasuk sistem probe dan laser, dan RENSHAW full series probe brackets untuk transformasi otomatis pengukuran skala penuh pada satu perangkat, secara signifikan meningkatkan produktivitas.
