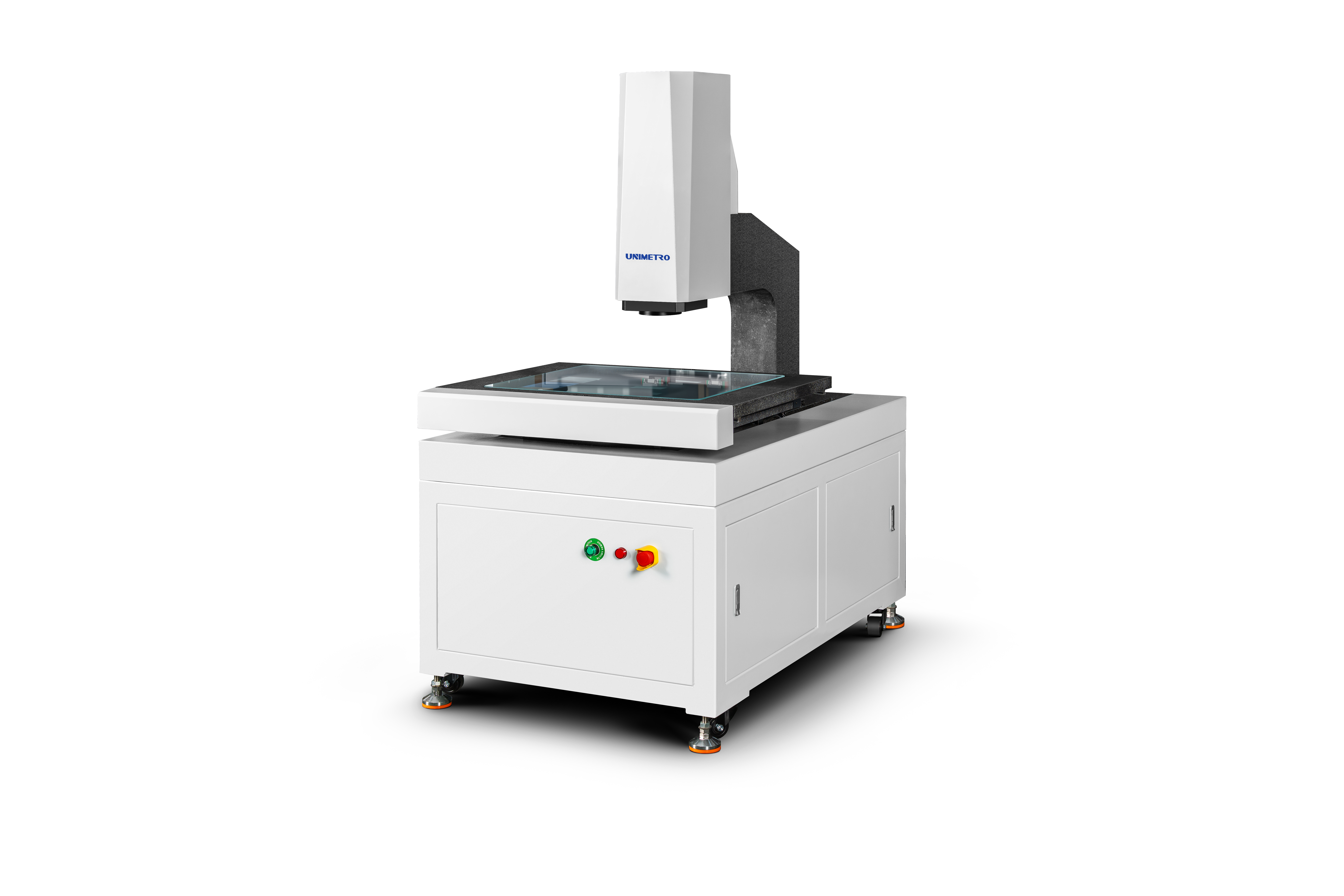

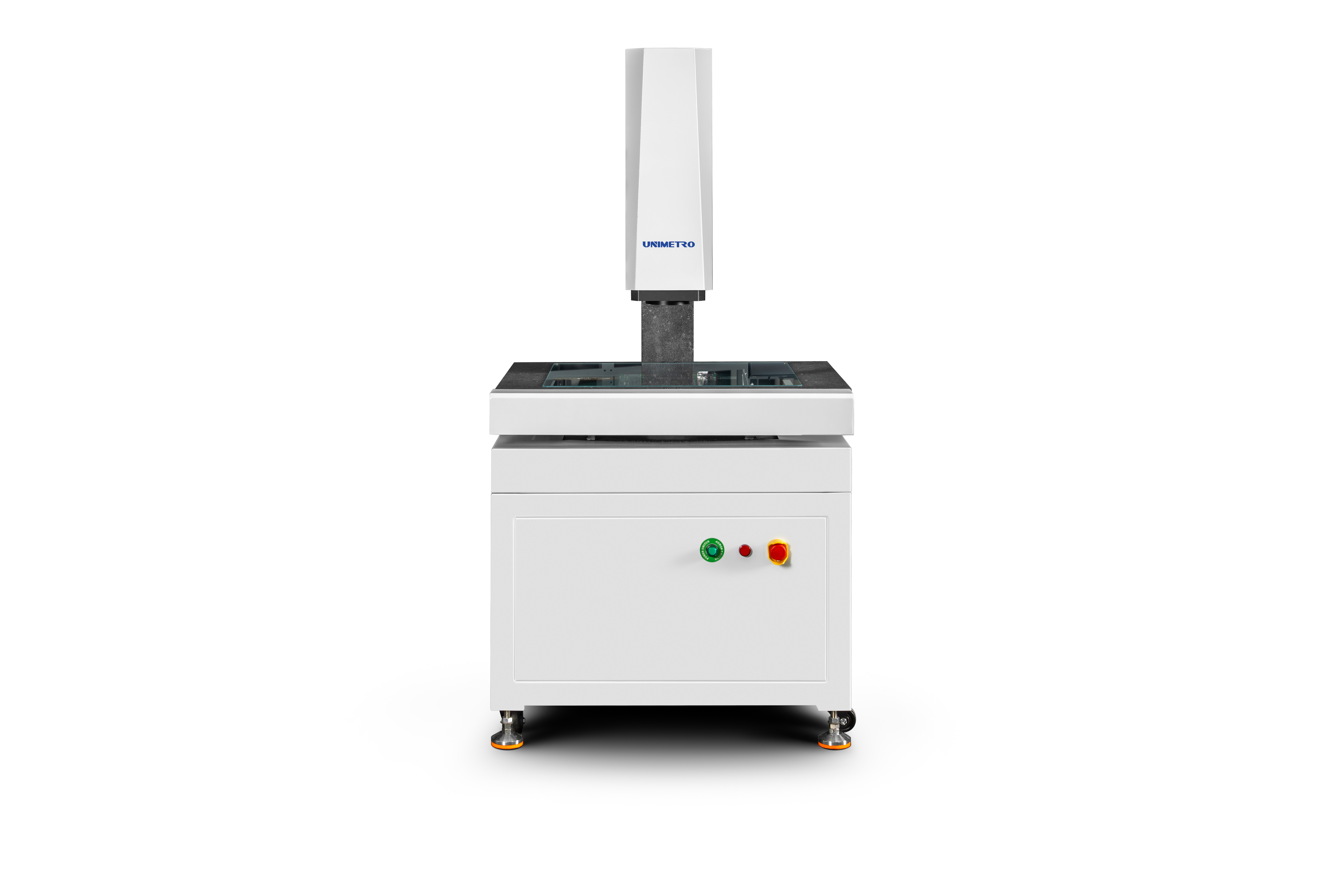

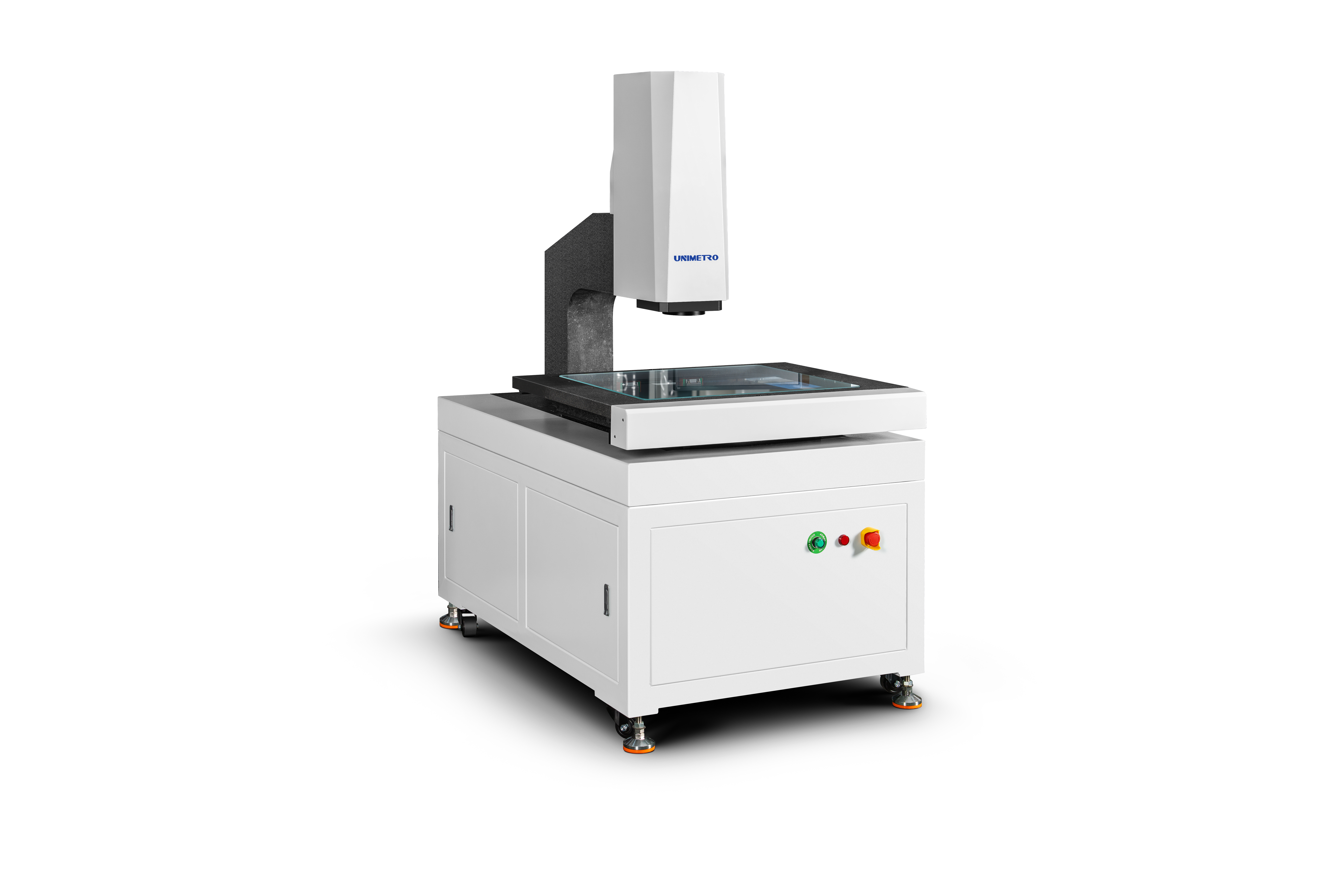

SV Series Full-Automatic Vision Measuring Machine Dengan Multi-Axis Resolution Base untuk Massa Precision Workpiece QC

Seri MARB-SV adalah alat pengukuran gambar meja kerja marmer otomatis berkinerja tinggi, dengan konfigurasi tinggi dengan resolusi superior dan kecepatan pemrosesan yang lebih cepat.Sistem jenis gantry tetap ini (HP442) menawarkan fungsionalitas yang kuat dan konfigurasi canggih, memungkinkan deteksi program otomatis tiga sumbu.

Dengan mencocokkan sistem koordinat benda kerja melalui pemrograman, secara otomatis menjalankan proses pengukuran.dan fungsi pemrograman otomatisKonstruksi marmer memberikan stabilitas tinggi, daya tahan yang kuat, dan biaya pemeliharaan yang rendah, sangat menyeimbangkan presisi tinggi,efisiensi tinggi, dan daya tahan jangka panjang untuk pengendalian kualitas dalam skala besar, industri manufaktur yang kompleks.

• Resolusi: 0,5μm (0,1μm opsional)
• Kamera: CCD warna kelas industri
• Lensa: 1x-10x pembesaran variabel
• Peningkatan: 20X - 200X (berbeda-beda tergantung pada model kamera)
• Jarak kerja: 85 mm
• Pencahayaan: Lampu permukaan yang dapat diprogram, lampu paralel bawah LED (cahaya koaksial opsional)
• Sistem drive: kontrol CNC, drive motor linier; joystick, mouse, kontrol keyboard
• Resolusi Skala Linear: 0,1μm

• Struktur jembatan bergerak seluruh rangka tertutup dengan benda kerja pengukuran tetap, memberikan kapasitas bantalan yang besar dan kinerja gerak yang sangat baik
• Teknologi analisis elemen akhir yang terintegrasi ke dalam desain mekanik untuk kekakuan dan presisi tinggi
• Basis granit kelas 000 dengan kekuatan tinggi, ketahanan korosi dan stabilitas yang sangat baik
• Meja kerja pengolahan permukaan aluminium oksida untuk kontrol tindakan yang cepat dan fleksibel, daya tahan dan estetika

• RENISHAW ruler open grating dengan resolusi 0,5μm untuk presisi tinggi dan stabilitas
• Precision linear guide rail, ball screw grinder, dan AC servo motor memastikan akurasi posisi sistem
• 2M piksel resolusi tinggi warna kamera digital Giga untuk pengamatan yang jelas dan pengukuran yang stabil
• 6.5x lensa optik definisi tinggi dengan zoom otomatis yang akurat dan kalibrasi piksel yang cepat
• Sumber cahaya permukaan LED 5-ring 8-zone yang dapat diprogram dan sistem sumber cahaya kontur LED paralel transmisi dengan pengaturan kecerahan 256 tingkat yang cerdas
• Kontrol CNC sumbu penuh dengan servo motor drive loop tertutup penuh AC

Instrumen pengukuran visi tipe gantry besar seri HE dapat dilengkapi dengan berbagai sensor 3D untuk pengukuran komposit 2D / 3D yang komprehensif.Mendukung sensor tanpa kontak termasuk sistem probe dan laser, dan RENSHAW full series probe brackets, memungkinkan transformasi otomatis untuk pengukuran skala penuh pada satu perangkat untuk memaksimalkan produktivitas.
