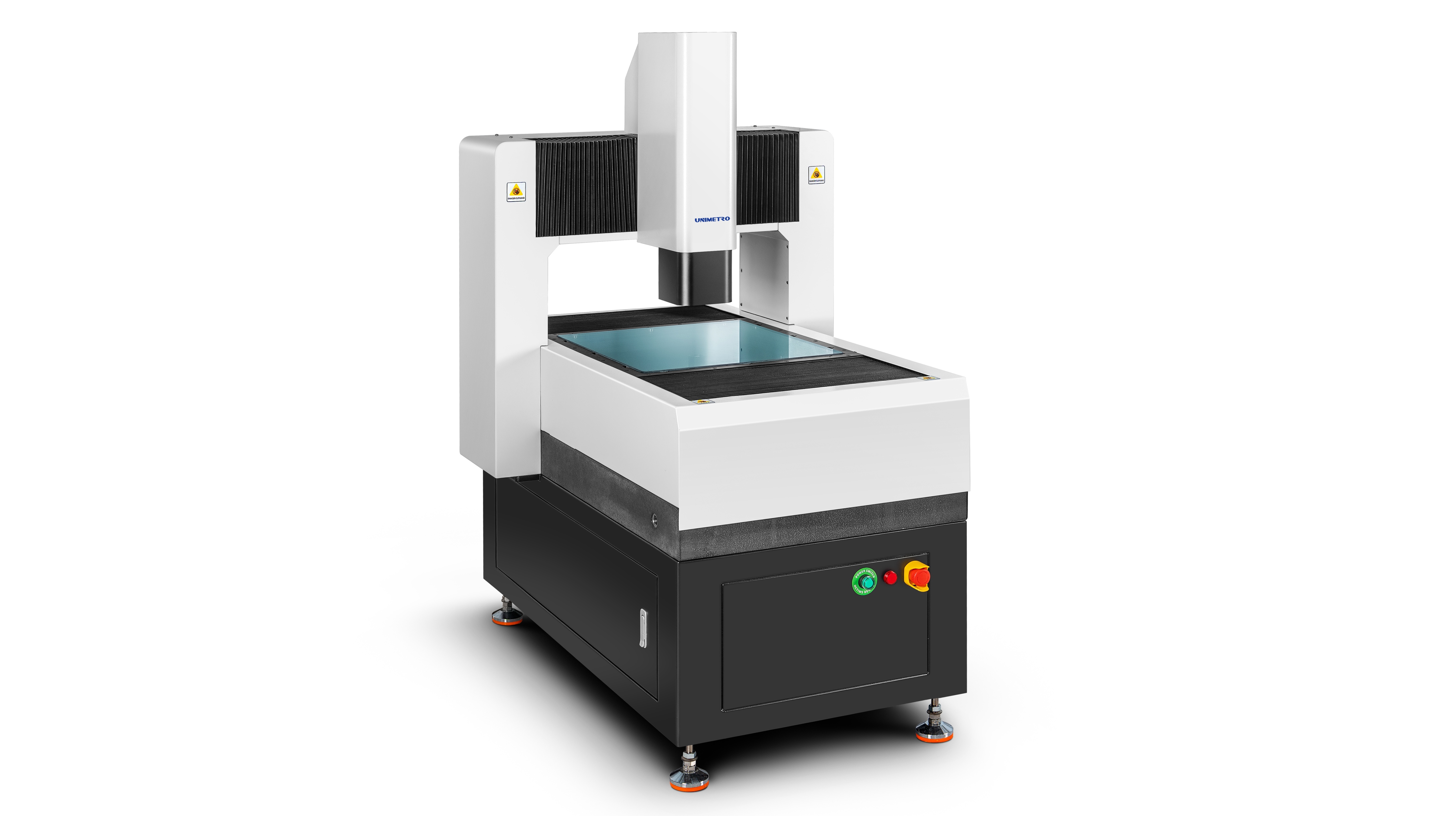

HP Series CNC Vision Measuring System untuk pemeriksaan presisi tingkat mikron komponen semikonduktor

HP: Presisi Tinggi (Presisi Tinggi)

Fitur utama dari mesin gantri tetap adalah presisi tinggi dan otomatisasi penuh. "HP" dalam konteks ini mengacu pada mesin gantry sebagai "instrumen inspeksi presisi optik otomatis non-kontak tingkat mikron". Ini membantu meningkatkan akurasi dan produktivitas produksi secara keseluruhan bagi pelanggan.

• Seluruh struktur jembatan bergerak rangka tertutup diadopsi, benda kerja pengukur diperbaiki, daya dukungnya besar, dan kinerja geraknya bagus.
• Memperkenalkan teknologi analisis elemen hingga ke dalam desain mekanis untuk memastikan kekakuan tinggi dan struktur mekanis presisi tinggi.
• Basis granit kelas 000, kekuatan tinggi, ketahanan korosi dan stabilitas yang baik.
• Meja kerja perawatan permukaan aluminium oksida, kontrol aksi yang cepat dan fleksibel, tahan lama dan indah.

• Penggaris kisi terbuka RENISHAW, resolusi 0,5um, presisi tinggi dan stabilitas yang baik.

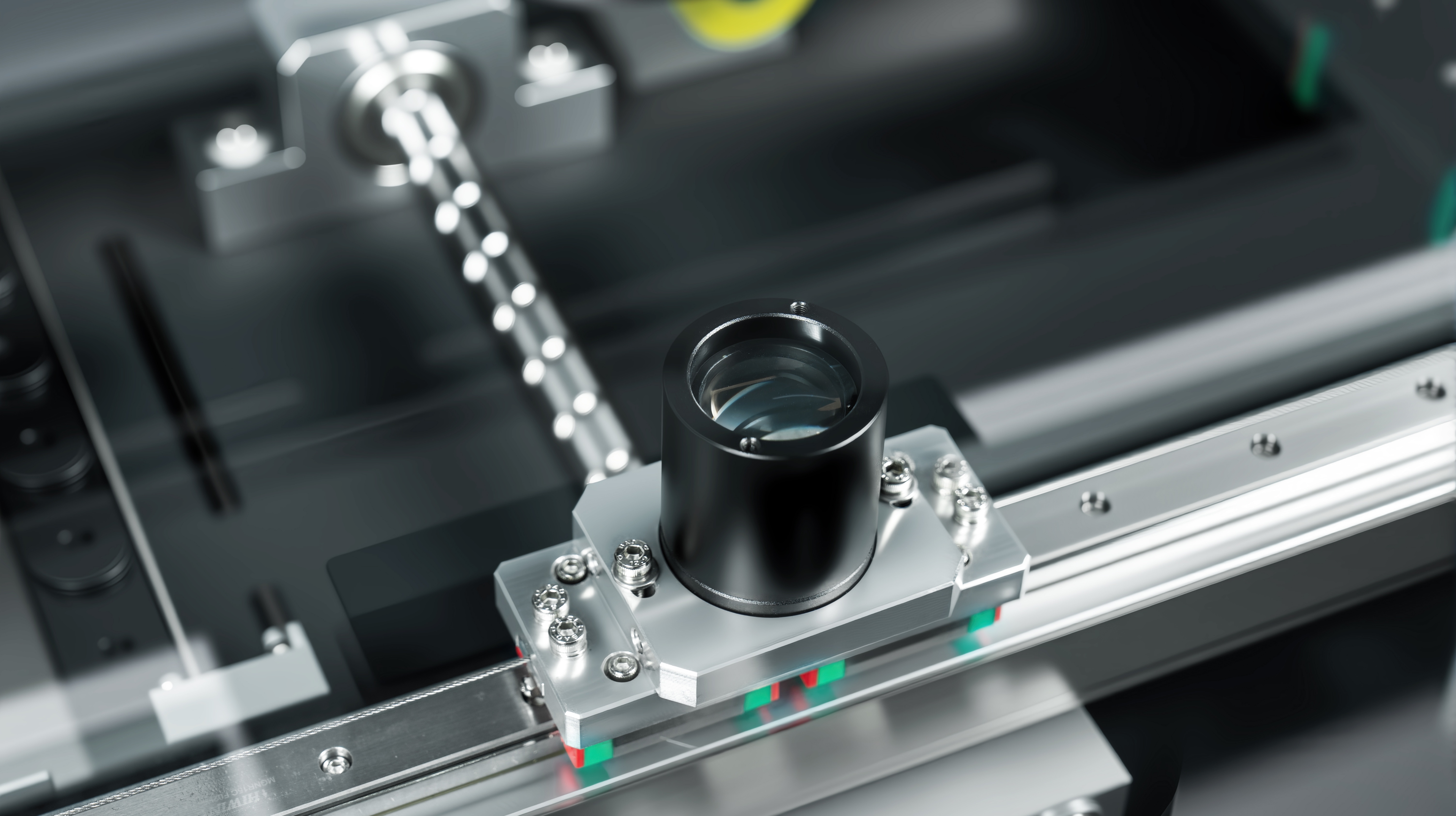

• Rel panduan linier presisi, sekrup bola penggiling, dan motor servo AC memastikan stabilitas akurasi posisi sistem mesin.
• Kamera digital Giga warna definisi tinggi piksel 2M memenuhi persyaratan pengamatan yang jelas dan pengukuran yang stabil.
• Lensa optik definisi tinggi 6,5x, zoom otomatis akurat, kalibrasi piksel cepat.

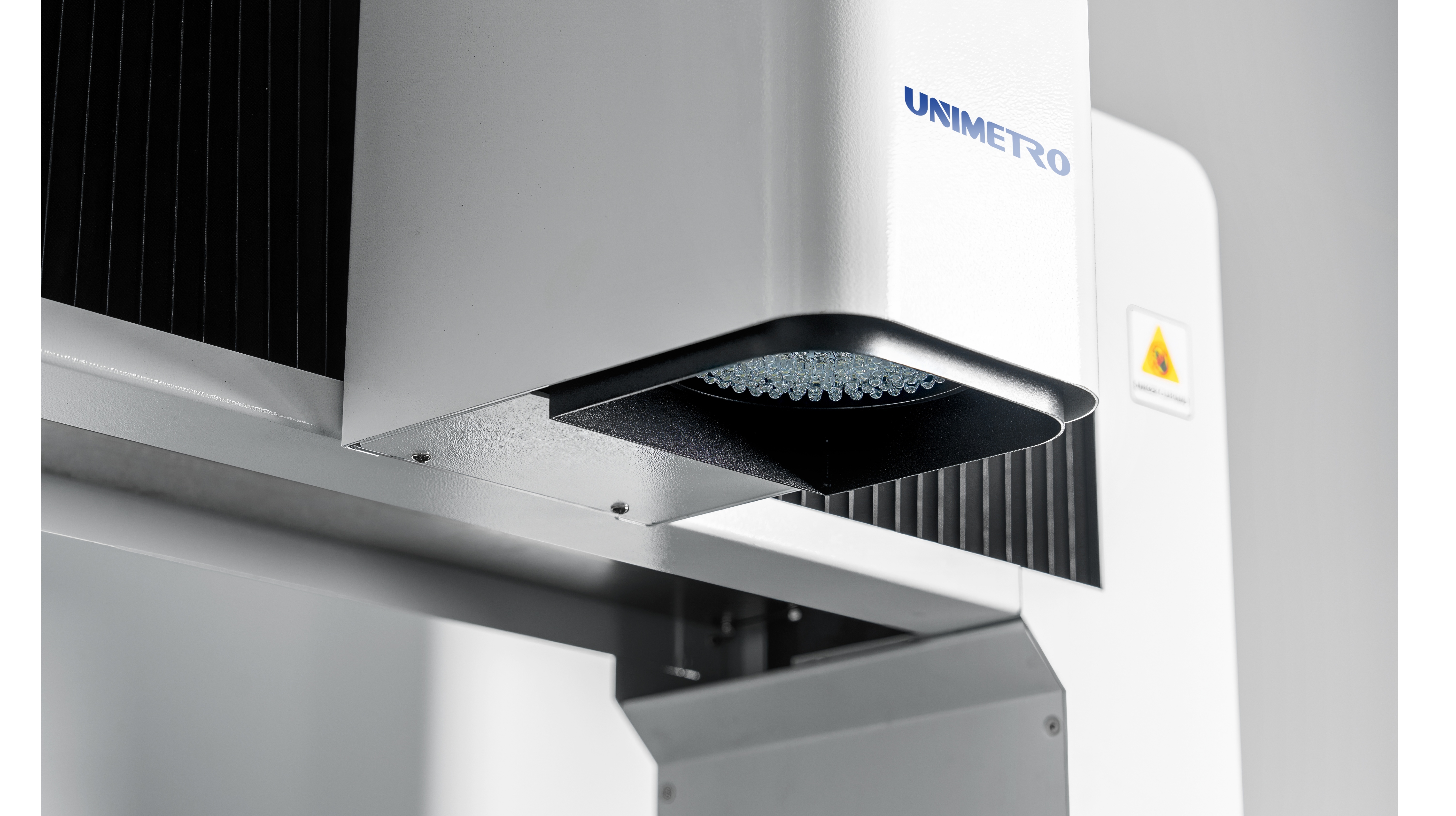

• Sumber cahaya permukaan LED 5 cincin 8 zona yang dapat diprogram, sistem sumber cahaya kontur LED paralel transmisi, penyesuaian kecerahan tingkat 256 yang cerdas.
• Kontrol CNC sumbu penuh, penggerak motor servo loop tertutup penuh AC.

Alat ukur penglihatan tipe gantry besar seri HE dapat dilengkapi dengan berbagai sensor 3D untuk pengukuran komposit 2D / 3D yang komprehensif. Itu juga dapat dilengkapi dengan sensor non-kontak seperti probe dan laser. Ini juga mendukung rangkaian lengkap braket probe RENSHAW, sehingga pengguna dapat menyelesaikan transformasi otomatis pengukuran skala penuh pada satu perangkat, sehingga sangat meningkatkan produktivitas.
