Informasi Detail

Model:	Seri DIA	Nama Produk:	Alat ukur gambar yang sepenuhnya otomatis (tipe gantry tetap) - HP442
Pengulangan:	1,5um	Ketepatan:	1,6+L/200um
Resolusi skala linier:	0.5um (0.1um untuk opsional)	Mode pengukuran:	Sepenuhnya otomatis
Mendukung:	OEM,ODM, Sesuaikan	Aplikasi Pemandangan:	Laboratorium/Industri
Jaminan:	12 bulan	Berat (kg):	560
Mengukur kemarahan:	40/400/200
Menyoroti:	fully automatic vision measurement machine , fixed gantry image measuring instrument , HP442 vision measurement machine

Deskripsi Produk

Instrumen pengukuran gambar sepenuhnya otomatis (jenis gantry tetap) - HP442

PEMBANGUNAN PRODUK

HP: Presisi Tinggi (High Precision)
Fitur utama mesin gantry tetap adalah presisi tinggi dan otomatisasi penuh."HP" dalam konteks ini mengacu pada mesin gantry sebagai "alat inspeksi presisi optik otomatis non-kontak tingkat mikron"Hal ini membantu meningkatkan akurasi produksi secara keseluruhan dan produktivitas untuk pelanggan.

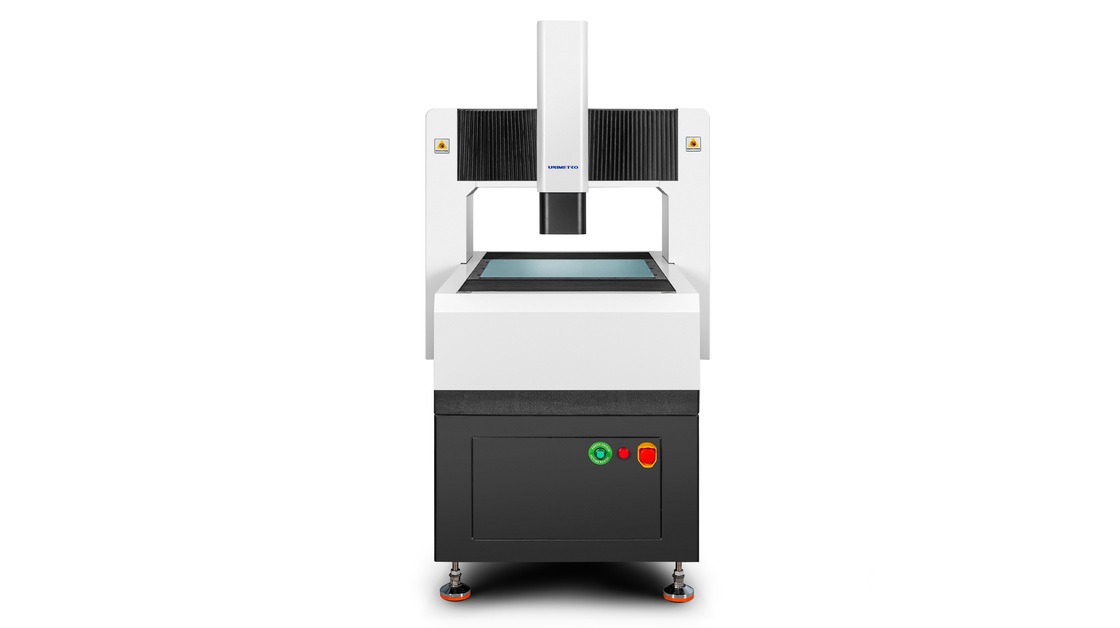

Fully automatic image measuring instrument (fixed gantry type) - HP442 0

Parameter

Model	HP 442	HP662	HP872
Dimensi (mm) (X x Y x Z)	92012001600	112014001600	132016001600
Jangkauan pengukuran (mm) (X x Y x Z)	400400200	600600200	800700200
Keakuratan (um)	1.6 +L/200	1.6 +L/200	1.6 +L/200
Kemungkinan diulang (um)	1.5	1.5	1.5
Berat ((kg)	560	860	1600
Resolusi	0.5μm ((0.1um untuk pilihan)	Kamera CCD berwarna kelas industri
	Lensa	1x-10x (perbesaran variabel)
	Perbesar	20X - 200X (Peningkatan bervariasi tergantung pada model kamera yang dipilih; pembesaran sebenarnya tergantung pada data yang diukur.)
	Video pembesaran	18 ~ 195X (Menurut model kamera yang dipilih, pembesarannya akan berubah; pembesarannya sebenarnya tergantung pada data yang diukur)
	Jarak Kerja	85 mm
Pencahayaan	Lampu permukaan yang dapat diprogram, lampu paralel bawah LED (opsional: lampu koaksial)
Sistem penggerak	Kontrol CNC, penggerak motor linier; Kontrol pegangan, kontrol mouse/keyboard
Resolusi skala linier (um)	0.1um

Aplikasi

Bagian plastik

Bagian logam

Cetak cetakan

Bagian karet

Bagian elektronik

Bagian PCBA

Bagian roda gigi

Aku tidak tahu.

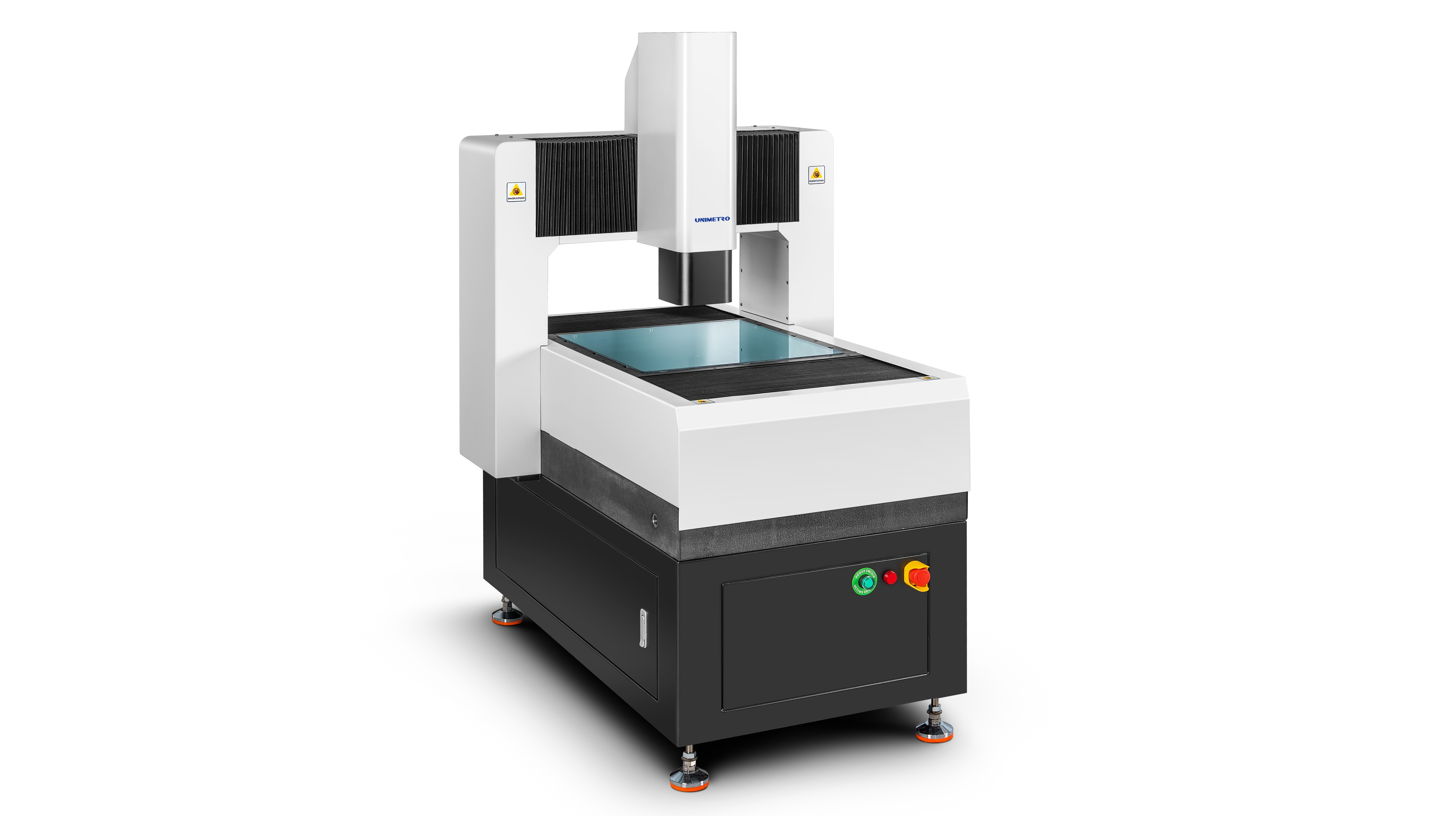

Fully automatic image measuring instrument (fixed gantry type) - HP442 1

Fitur

◆Desain struktur kaku tinggi:

1) Seluruh struktur jembatan gerak rangka tertutup diadopsi, benda kerja pengukuran tetap, kapasitas bantalan besar, dan kinerja gerak baik.
2) Memperkenalkan teknologi analisis elemen terbatas ke dalam desain mekanik untuk memastikan kekakuan tinggi dan struktur mekanik presisi tinggi.
3) Grade 000 granit dasar, kekuatan tinggi, ketahanan korosi dan stabilitas yang baik.
4) Meja kerja perawatan permukaan aluminium oksida, kontrol tindakan cepat dan fleksibel, tahan lama dan indah.

◆Konfigurasi presisi tinggi:

1) RENISHAW open grating ruler, resolusi 0,5um, presisi tinggi dan stabilitas yang baik.

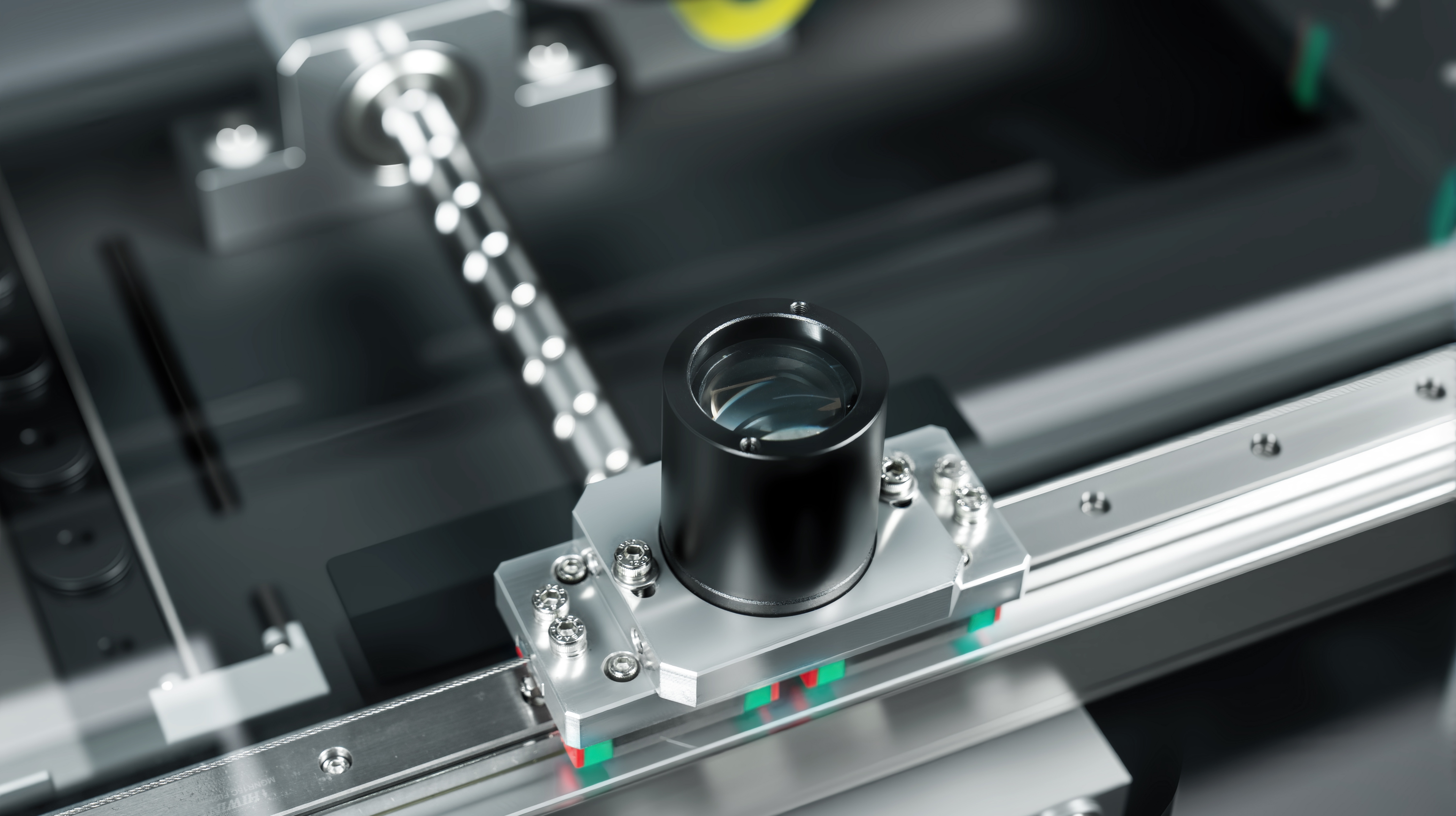

2) presisi garis panduan rel, sekrup bola penggiling dan AC servo motor memastikan stabilitas akurasi posisi sistem mesin.
3) 2M piksel resolusi tinggi warna kamera digital Giga memenuhi persyaratan pengamatan yang jelas dan pengukuran yang stabil.
4) Lensa optik definisi tinggi 6,5x, zoom otomatis yang akurat, kalibrasi piksel yang cepat.

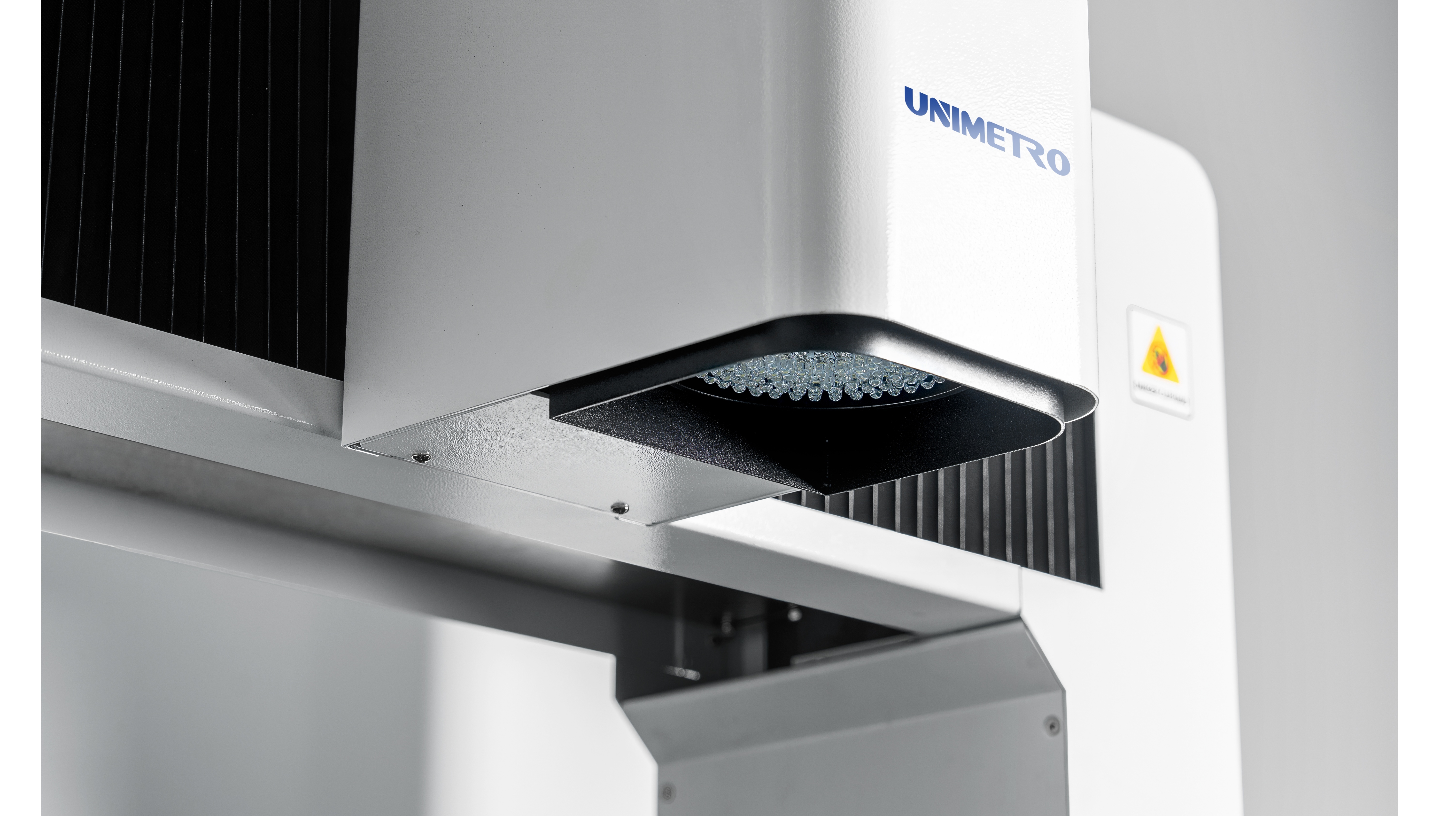

5) Sumber cahaya permukaan LED 5-ring 8-zone yang dapat diprogram, sistem sumber cahaya kontur LED paralel transmisi, penyesuaian kecerahan 256 tingkat yang cerdas.

6) Kontrol CNC sumbu penuh, AC servo motor drive loop tertutup penuh.

◆Opsional multi sensor untuk pengukuran 3D:

Instrumen pengukuran visi tipe gantry besar seri HE dapat dilengkapi dengan berbagai sensor 3D untuk pengukuran komposit 2D / 3D yang komprehensif.Hal ini juga dapat dilengkapi dengan sensor non-kontak seperti probe dan laserHal ini juga mendukung RENSHAW seri penuh dari probe bracket, sehingga pengguna dapat menyelesaikan transformasi otomatis dari skala penuh pengukuran pada satu perangkat, sangat meningkatkan produktivitas.

Informasi Perusahaan

Klien&Agen Kami

FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam.
T2: Apa yang perusahaan Anda lakukan terutama?
A2: Kami terutama memproduksi mesin pengukuran Vision, mesin pengukuran koordinat, perlengkapan CMM & VMM dll.
T3: Bagaimana Memilih Spesifikasi yang Tepat?
A3: Selama Anda memberi tahu kami jenis dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur instrumen spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Pastikan! Kami dapat menyediakan tidak hanya mesin khas, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Q5: Berapa jangka waktu garansi Anda?
A5: Periode garansi produk kami adalah 1 tahun. Anda dapat yakin kualitas produk kami.

Label:

Tempat asal:	Guangdong, Tiongkok
Nama merek:	UNIMETRO
Sertifikasi:	CE,ISO
Nomor model:	seri HP

Kuantitas min Order:	1 Set
Harga:	dapat dinegosiasikan
Kemasan rincian:	Kotak kayu + paket vakum
Waktu pengiriman:	15 ~ 20 hari
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan:	5 set per bulan
