Informasi Detail

Dimensi:	170011801750mm	Berat Bersih:	1500KG
X/y perjalanan:	500x600	Ketepatan:	≤3+l/200um
Pengulangan:	3um
Menyoroti:	Sistem Penglihatan Resolusi Tinggi Untuk Pengukuran , Sistem Penglihatan Gantry Bergerak Untuk Pengukuran , Sistem Pengukur Digital Resolusi Tinggi

Deskripsi Produk

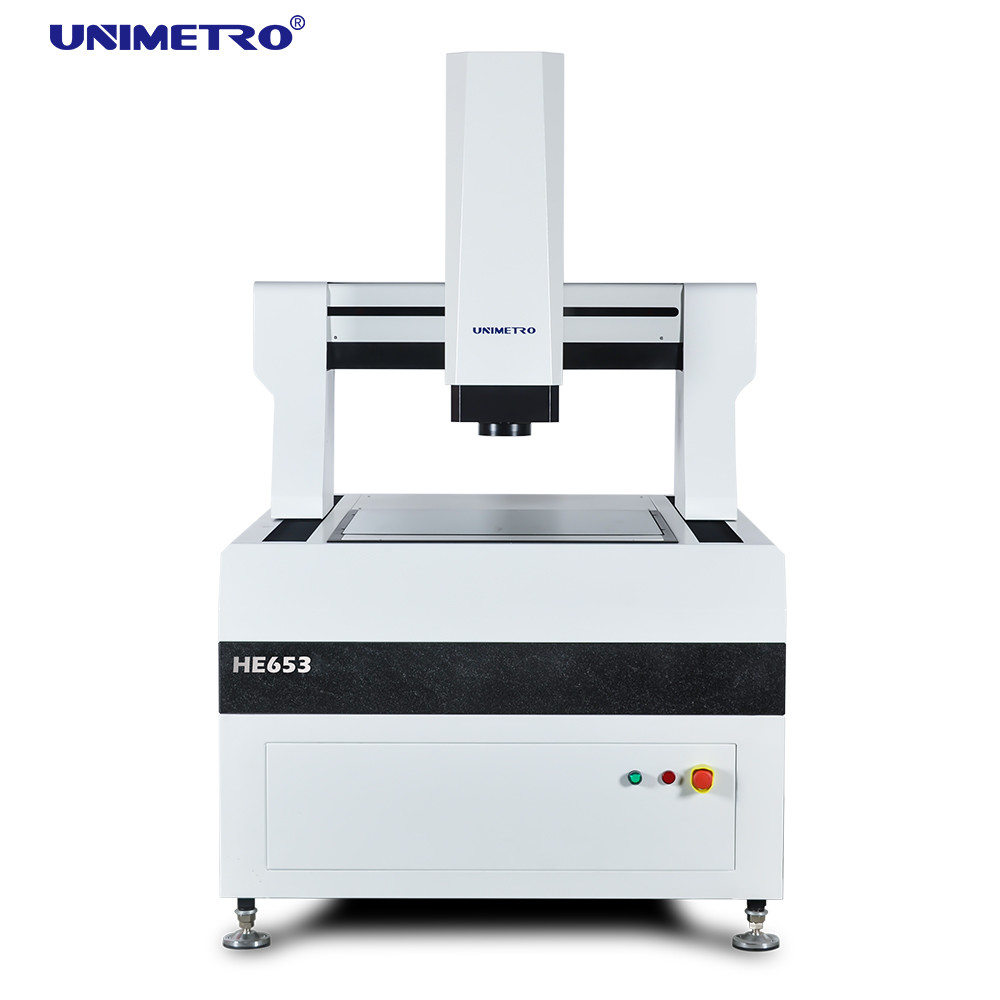

Sistem Pengukuran Penglihatan Resolusi Tinggi dengan Struktur Gantri Bergerak

Sistem Pengukuran Penglihatan Otomatis

Sistem Pengukuran Visual tipe gantri berakurasi tinggi seri HE menggabungkan presisi dan efisiensi, menawarkan pengukuran kecepatan tinggi untuk elemen geometris di berbagai bagian. Sistem ini banyak digunakan di berbagai industri termasuk PCB, laminasi berlapis tembaga, panel kaca, modul LCD, dan bahan insulasi.

Analisis elemen hingga dimasukkan ke dalam proses desain seri HE, memastikan kekakuan tinggi dan struktur mekanis yang presisi. Basis alat berat menggunakan struktur tipe jembatan bergerak rangka tertutup, memberikan kesederhanaan, kapasitas pemuatan tinggi, dan kinerja gerakan optimal.

Karakteristik Produk

Struktur gantri bergerak dengan benda kerja tetap selama pengukuran
Kontrol loop tertutup otomatis penuh CNC empat sumbu untuk otomatisasi lengkap
Basis dan balok granit kelas 000 untuk stabilitas dan keandalan
Penggaris kisi terbuka dengan resolusi 0,1 μm untuk presisi dan stabilitas tinggi
Rel panduan linier presisi, sekrup bola kelas gerinda, dan motor servo AC memastikan akurasi posisi
Kamera warna resolusi tinggi untuk pengamatan yang jelas dan pengukuran yang stabil
Lensa zoom otomatis berkelanjutan 6,5x dengan zoom otomatis akurat dan koreksi piksel tunggal
Sumber cahaya permukaan LED 5 cincin 8 zona yang dapat diprogram dan sumber cahaya kontur LED paralel transmisi dengan penyesuaian kecerahan cerdas 256 tingkat
Probe kontak yang diimpor untuk kemampuan pengukuran 3D
Perangkat lunak pengukuran gambar otomatis Inmeasuring4.2 dengan hak milik independen, kuat dan mudah digunakan

Fungsionalitas Perangkat Lunak

Mesin pengukur penglihatan besar kami didukung oleh kemampuan perangkat lunak yang canggih:

Perangkat lunak pengukuran komposit External-Array RationalVue menyediakan fungsi pengukuran komposit 2D/3D yang kuat
Antarmuka operasi yang sederhana dan intuitif untuk proses pengukuran yang efisien
Pengaturan program pengukuran otomatis untuk pengukuran batch yang efisien dan cepat

Spesifikasi Teknis

Model	DIA 652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y Perjalanan (mm)	500×600	600×800	800×1000	1000×1200	1200×1500	1200×1800
Perjalanan sumbu Z (mm)	200 (dapat dinaikkan sesuai kebutuhan pelanggan)
Kapasitas Beban	Kira-kira. 35kg
Dimensi (mm)	1700×1180×1750	1700×1280×1750	1900×1480×1750	2100×1680×1750	2500×1880×1750	2700×1880×1750
Berat (kg)	1500	1800	2900	3200	4400	4800
Resolusi	0,5μm (0,1μm opsional)
Kamera	Kamera digital GIGA HD 2M
Lensa Zoom	Lensa zoom otomatis profesional (pembesaran 1~10X)
Pembesaran Video	18~195X (bervariasi tergantung model kamera; pembesaran sebenarnya tergantung pada data terukur)
FOV	8.1~1.3mm (bervariasi tergantung kombinasi kamera/lensa; bidang pandang aktual bergantung pada data terukur)
Ketepatan*	≤ (3+L/200)μm
Penerangan	Penerangan permukaan LED 5 cincin 8 bagian yang dapat diprogram (lampu cincin 40 bagian, lampu koaksial, lampu cincin multi-warna yang dapat dipindahkan opsional)

Galeri Produk

Klien & Agen Kami

Pertanyaan yang Sering Diajukan

Q1: Apakah Anda pabrik atau perusahaan dagang?

A1: Kami adalah pabrik dan memberikan tanggapan dalam waktu 24 jam.

Q2: Apa yang terutama diproduksi oleh perusahaan Anda?

A2: Kami terutama memproduksi Mesin Pengukur Penglihatan, Mesin Pengukur Koordinat, perlengkapan CMM & VMM, dan peralatan terkait.

Q3: Bagaimana Cara Memilih Spesifikasi yang Sesuai?

A3: Tim profesional kami akan merekomendasikan spesifikasi yang sesuai berdasarkan variasi produk dan persyaratan pengukuran Anda.

Q4: Apakah Anda menerima layanan yang disesuaikan?

A4: Ya, kami menyediakan mesin standar dan solusi khusus yang disesuaikan dengan kebutuhan pelanggan.

Q5: Berapa masa garansi Anda?

A5: Masa garansi produk kami adalah 1 tahun. Kami telah meningkatkan daya tahan pada komponen yang mudah pecah, memastikan kualitas produk yang andal.

Label:

Tempat asal:	CINA
Nama merek:	Unimetro
Sertifikasi:	CE ISO
Nomor model:	HE652

Kuantitas min Order:	1 set
Harga:	usd32500-usd37500/set
Kemasan rincian:	kotak kayu
Waktu pengiriman:	15 hari
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	30 Set per Bulan
