| Tempat asal: | Cina |
|---|---|
| Nama merek: | Unimetro |
| Sertifikasi: | CE ISO |
| Nomor model: | HE652 |
| Kuantitas min Order: | 1 set |
| Harga: | usd32500-usd37500/set |
| Kemasan rincian: | Kotak kayu |
| Waktu pengiriman: | 15 hari |
| Syarat-syarat pembayaran: | T / T |
| Menyediakan kemampuan: | Set 30 per bulan |
| Dimensi: | 1700*1180*1750mm | Berat bersih: | 1500kg |
|---|---|---|---|
| Perjalanan X/Y: | 500x600 | Keakuratan: | ≤3+L/200um |
| Kemungkinan diulang: | 3um | ||
| Menyoroti: | Mesin Pengukur Visi Besar,Mesin Pengukur Visi CNC,Mesin Pengukur Visi Vmm |
||

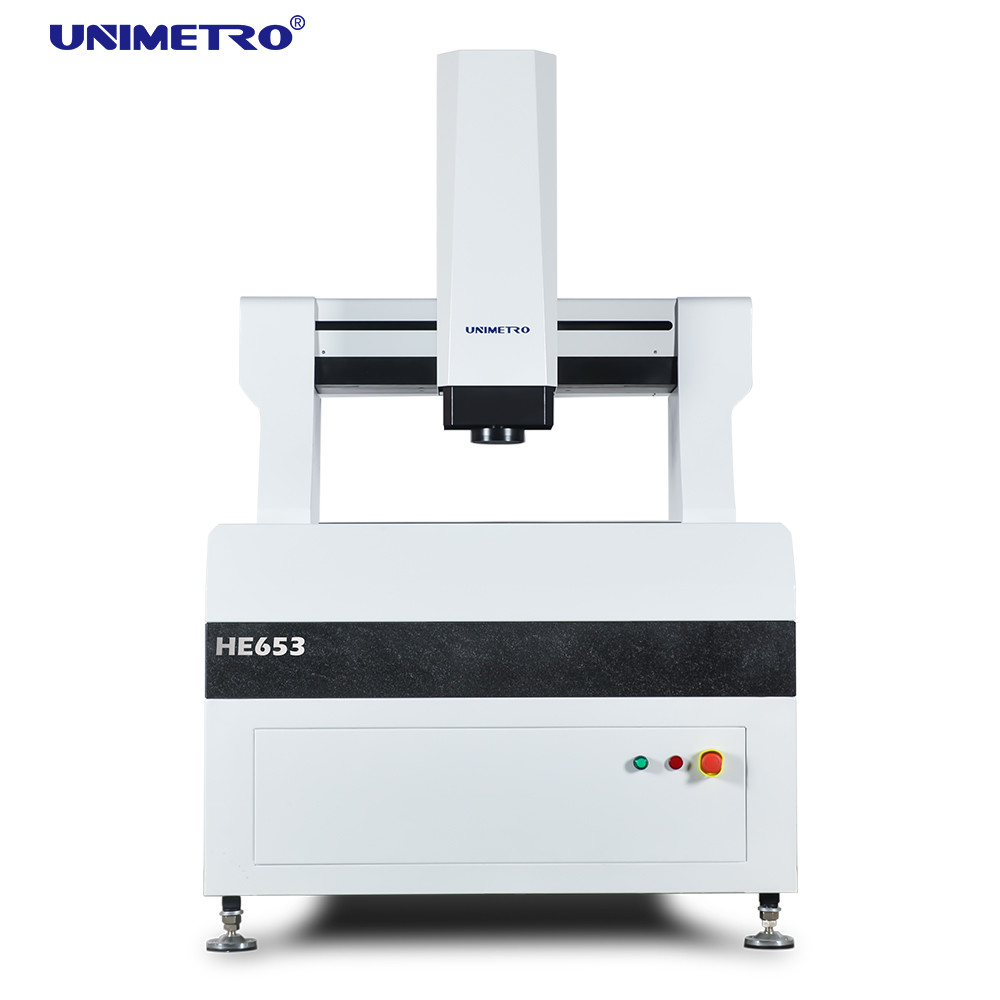

HE seri presisi tinggi gantry tipe Visual Measurement Systems menggabungkan presisi tinggi dan efisiensi tinggi,menawarkan pengukuran kecepatan tinggi untuk elemen geometris,dari berbagai jenis bagian.Seri HE banyak digunakan dalam berbagai industri dan produk sebagai PCB, lapis berlapis tembaga, kaca pad, modul LCD, dan bahan isolasi dll.
Analisis elemen terbatas diperkenalkan dalam proses desain seri HE,menjamin kekakuan tinggi dan struktur mekanik yang akurat.Dasar mesin menggunakan struktur tipe jembatan gerak rangka tertutup,yang sederhana dan menawarkan kapasitas beban tinggi dan kinerja gerak terbaik.
Fitur
>> Struktur gantry yang bergerak dan benda kerja tetap saat pengukuran;
>> Kontrol loop tertutup CNC empat sumbu otomatis penuh, pengukuran otomatis;
>> 000 kelas granit dasar dan balok, stabil dan dapat diandalkan;
>> Ruler kisi terbuka dengan resolusi 0,1 um, presisi tinggi dan stabilitas yang baik;
>> Precision linear guide rail, grinding grade ball screw dan Panasonic AC servo motor memastikan stabilitas akurasi posisi sistem gerak mesin;
>> Kamera warna resolusi tinggi untuk memenuhi persyaratan pengamatan yang jelas dan pengukuran yang stabil;
>> 6.5x lensa zoom otomatis terus menerus, zoom otomatis yang akurat, satu koreksi piksel sudah cukup;
>> Sumber cahaya permukaan LED 8-zon 5-ring yang dapat diprogram dan sistem sumber cahaya kontur LED paralel transmisi dapat mewujudkan penyesuaian kecerahan 256 tingkat secara cerdas;
>> Sonde kontak yang diimpor dikonfigurasi untuk mewujudkan pengukuran 3D;
>> Immeasuring4.2 perangkat lunak pengukuran gambar otomatis dengan hak properti independen disediakan sebagai standar, yang kuat dan mudah digunakan;
Fungsi Software
▶Dengan perangkat lunak pengukuran komposit External-Array RationalVue, seri ULTRA mampu menawarkan fungsi pengukuran komposit 2D/3d yang kuat;
▶Antarmuka operasi yang sederhana dan mudah dimengerti membuat pengukuran lebih sederhana dan efisien;
▶Program pengukuran otomatis dapat diatur untuk menyelesaikan pengukuran batch secara efisien dan cepat.
Parameter
| Model |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X,Y Perjalanan ((mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Aksi Z Perjalanan ((mm) |
200 ((bisa ditingkatkan sesuai dengan kebutuhan pelanggan) |
|||||
|
Kapasitas Beban |
sekitar 35 kg |
|||||
| Dimensi (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| Berat ((kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
Resolusi |
0.5μm ((0.1um untuk pilihan) |
|||||
|
Kamera |
Kamera digital 2M HD GIGA |
|||||
|
Lensa Zoom |
lensa zoom otomatis profesional pembesaran lensa zoom: 1 ~ 10X |
|||||
|
Video pembesaran |
18 ~ 195X (Menurut model kamera yang dipilih, pembesarannya akan berubah; pembesarannya sebenarnya tergantung pada data yang diukur) |
|||||
|
FOV |
8.1 ~ 1.3mm (Menurut skema pencocokan kamera dan lensa yang berbeda, bidang pandang akan berubah sesuai, dan bidang pandang yang sebenarnya tergantung pada data yang diukur) |
|||||
|
Keakuratan* |
≤ (3+L/200) μm |
|||||
|
Pencahayaan |
Pencahayaan permukaan LED 5-ring 8 bagian yang dapat diprogram (40 bagian lampu cincin,cahaya koaksial,cahaya cincin multi warna yang bergerak untuk pilihan) |
|||||
Informasi Perusahaan
Klien&Agen Kami
| FAQ |
|---|
| T1: Apakah Anda pabrik atau perusahaan perdagangan? |
| A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam. |
| T2: Apa yang perusahaan Anda lakukan terutama? |
| A2: Kami terutama memproduksi mesin pengukuran Vision, mesin pengukuran koordinat, perlengkapan CMM & VMM dll. |
| T3: Bagaimana Memilih Spesifikasi yang Tepat? |
| A3: Selama Anda memberi tahu kami jenis dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur instrumen spesifikasi yang sesuai. |
| Q4: Apakah Anda menerima layanan yang disesuaikan? |
| A4: Pastikan! Kami dapat menyediakan tidak hanya mesin khas, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan. |
| Q5: Berapa jangka waktu garansi Anda? |
| A5: Periode garansi produk kami adalah 1 tahun. Anda dapat yakin kualitas produk kami. |
