Aksi Z dengan Sistem Pengukuran Visi VMS dengan Fokus Otomatis
PENGENALAN

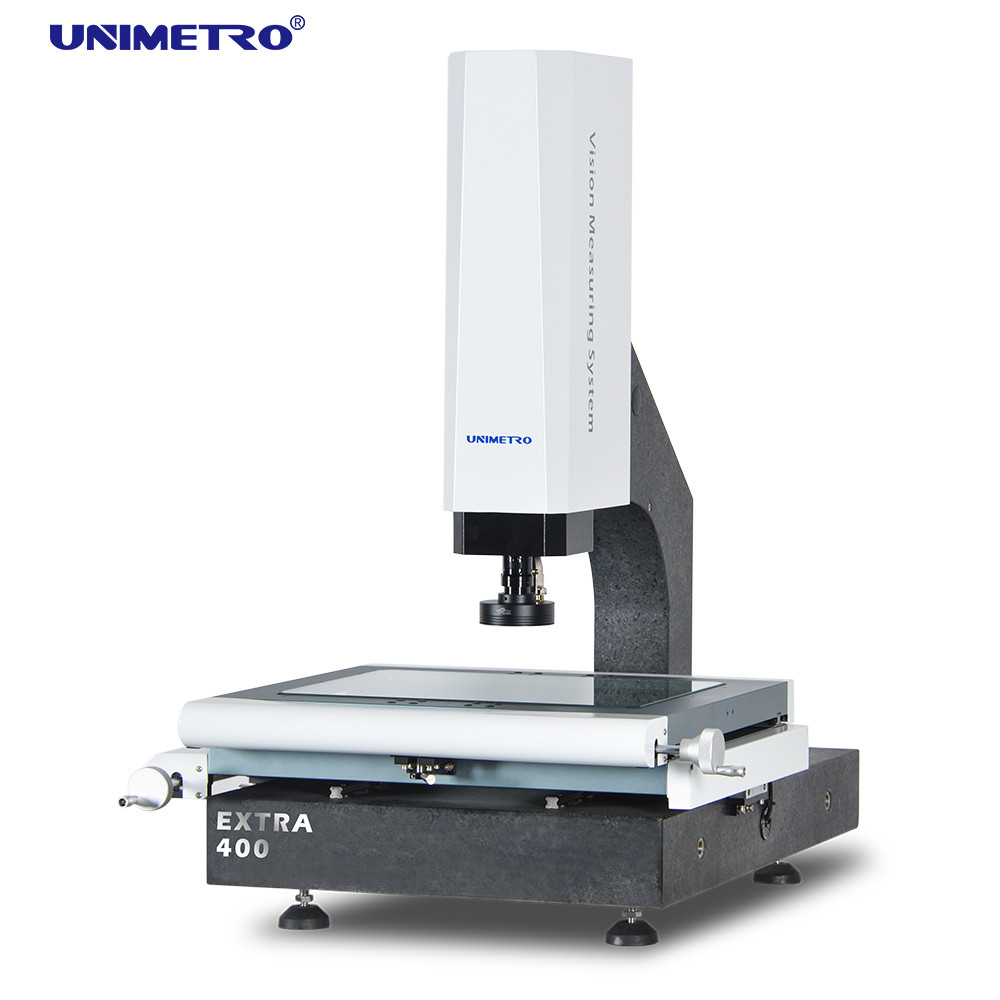

Seri EXTRA mesin pengukur visi semi otomatis menyediakan pelanggan dengan fungsi pengukuran dan pengalaman pengguna di luar produk biasa.konfigurasi standar generator pulsa tangan untuk kontrol halus dan fine-tuning gerakan sumbu Z, dengan fungsi fokus gambar otomatis, efisiensi pengukuran dan pengalaman pengguna sangat ditingkatkan.
Parameter
| Model |
EXTRA 200 |
EXTRA 300 |
EXTRA 400 |
500 tambahan |
| Dimensi ((mm) ((L*W*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Jangkauan pengukuran (mm) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Keakuratan Pengukuran (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Repeatability (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Berat (kg) |
140kg |
190kg |
240kg |
290kg |
| Gambar dan Pengukuran |
CCD |
200mm (bisa diangkat sesuai dengan kebutuhan pelanggan) |
| Lensa |
Lensa zoom manual bertengger 0,7-4,5X/Lensa zoom otomatis 1-10X |
| Perbesar |
18-195X (Hanya untuk referensi. Dengan kamera dan lensa yang berbeda pembesaran akan berbeda.) |
| Bidang Pemandangan |
8.1~1.3mm |
| Jarak kerja |
108mm |
| Resolusi skala linier |
0.5 μm ((0,1 μm untuk pilihan) |
| Sistem penggerak |
X, Y sumbu kontrol manual, Z sumbu kontrol CNC close-loop dan fungsi AUTU FOCUS tersedia |
| Pencahayaan |
Diprogram 4 bagian lampu permukaan cincin LED, lampu kontur LED paralel, 8 bagian lampu cincin LED, koaksial, untuk pilihan |
Fitur
◆Pengendalian detail kualitas
1. granit dasar dan kolom, stabilitas yang sangat baik;
2. panggung kerja aluminium, membuat kontrol gerak cepat bereaksi dan fleksibel;
3. Tahap kerja dengan pengolahan permukaan oksidasi keras anti goresan;
4. Standar dengan panduan linier presisi, sekrup bola penggiling dan motor servo AC dll, untuk memastikan presisi dan stabilitas sistem gerak;
5Sistem kontrol terintegrasi, tertanam dengan kontrol gerak, dan semua kontrol sinyal seperti pencahayaan dan pembacaan skala linier, memastikan kinerja mesin sangat stabil.
◆Konfigurasi kinerja tinggi
1. X, Y dua sumbu kontrol manual untuk mencapai penentuan posisi yang akurat;

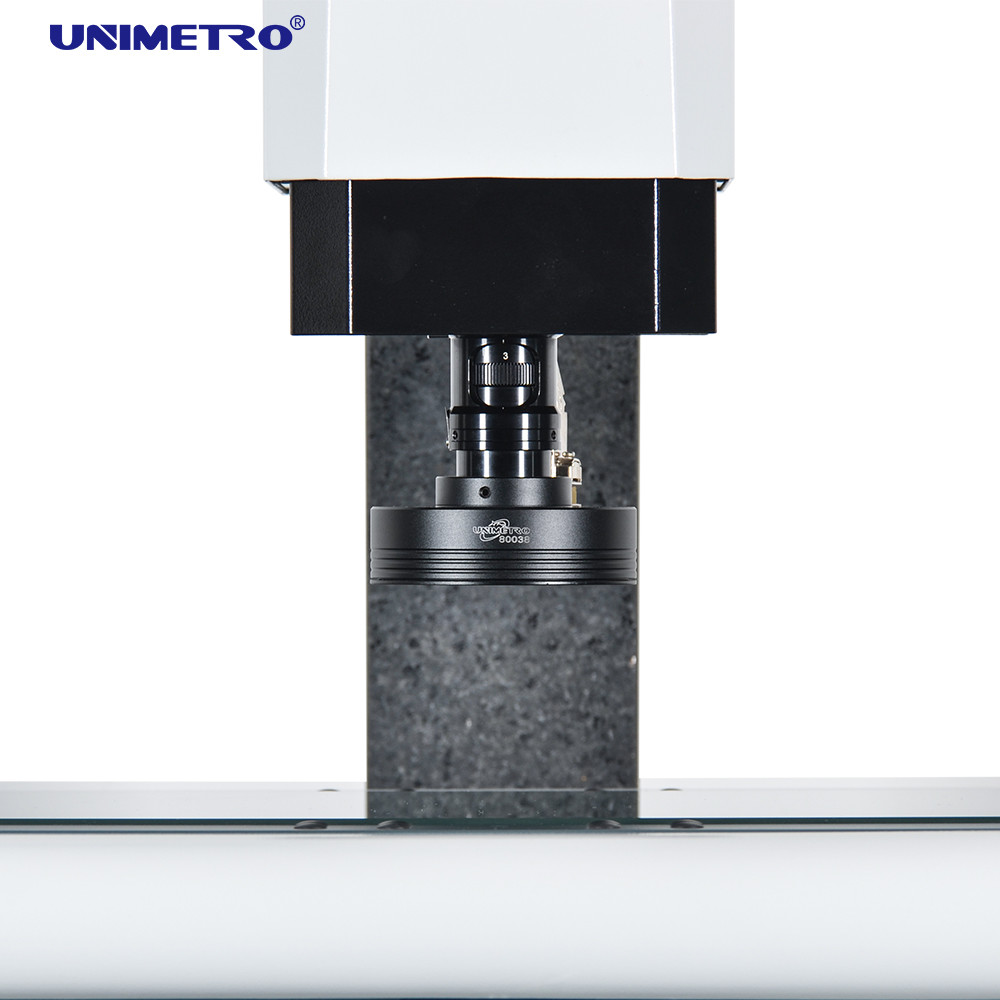

2. sumbu Z mengadopsi panduan linier presisi tinggi dan sistem kontrol motor servo untuk mewujudkan fokus otomatis, menghilangkan kesalahan fokus buatan,dan meningkatkan akurasi pengukuran dan stabilitas;
3.0.5um presisi tinggi linear penguasa dan presisi meja kerja memastikan bahwa akurasi mesin adalah ≤ 2,5 + L / 100um;
4. precision tinggi tongkat dipoles tanpa gigi dan perangkat penguncian bergerak cepat digunakan untuk memastikan kesalahan kembali dari meja kerja dalam 2um;
5. CCD warna resolusi tinggi industri memastikan kualitas gambar yang jelas tanpa distorsi dan memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
6. 0.7-4.5x HD zoom manual sinyal umpan balik elektronik lensa zoom, perangkat lunak dapat dengan cepat dan otomatis mengidentifikasi pembesaran dan melakukan tindakan zoom yang sesuai,membuat langkah pengukuran lebih sederhana;
◆Perangkat lunak pengukuran yang efisien
1Mesin pengukuran visi seri EXTRA kompatibel dengan beberapa pilihan perangkat lunak pengukuran yang kuat.dapat mengukur elemen geometris seperti titik, lingkaran, garis, sudut, sudut, dll, serta dimensi seperti jarak, bulat, lurus, konsentrisitas, dll
2. Antarmuka operasi yang sederhana dan mudah dipahami membuat pengukuran lebih sederhana dan efisien;
3. input file CAD dan membandingkan, output mudah laporan pengukuran, dan analisis SPC dari data hasil pengukuran
◆Fleksibilitas ekspansi
1. Seri tambahan CMM kompatibel dengan seri probe Renishaw (opsional), dan pengguna dapat dengan mudah mewujudkan fungsi pengukuran dua dimensi dan tiga dimensi pada satu mesin.Perangkat lunak dapat menghitung ofset antara lensa optik dan probe sentuh untuk memastikan bahwa semua hasil pengukuran dalam satu sistem koordinat.
2Hasil pengukuran dapat di output ke grafis 3D untuk aplikasi rekayasa terbalik.
3. Berbagai sensor non-kontak dan sistem fast fixing dapat dipilih untuk memenuhi persyaratan pengukuran yang berbeda dari pelanggan yang berbeda
4Cahaya kontur hijau dapat dipilih untuk membuatnya lebih fleksibel dan kuat untuk bagian yang berbeda dari bahan atau bentuk yang berbeda, dan memberikan aplikasi pengukuran yang lebih kuat.
