Informasi Detail

Dimensi:	600740980mm	Rentang Pengukuran:	300200200
Akurasi pengukuran:	2.5+L/100	Berat:	190Kg
Pengulangan:	2,5μm
Menyoroti:	Mesin Pengukur Visi Semi Otomatis , Mesin Pengukur Visi Vmm , Mesin Pengukur Visi 2.5μM Pengulangan

Deskripsi Produk

Peralatan pengukuran penglihatan semi-otomatis probe sentuh akurasi tinggi mesin vmm

Mesin pengukuran penglihatan kami memiliki fitur di bawah ini:
► Basis dan kolom granit, stabilitas luar biasa;
► Sumbu Z mengadopsi panduan linier presisi tinggi dan sistem kontrol motor servo untuk mewujudkan pemfokusan otomatis, menghilangkan kesalahan pemfokusan buatan, dan meningkatkan akurasi dan stabilitas pengukuran;
► Tahap kerja aluminium, membuat kontrol gerak bereaksi cepat dan fleksibel;

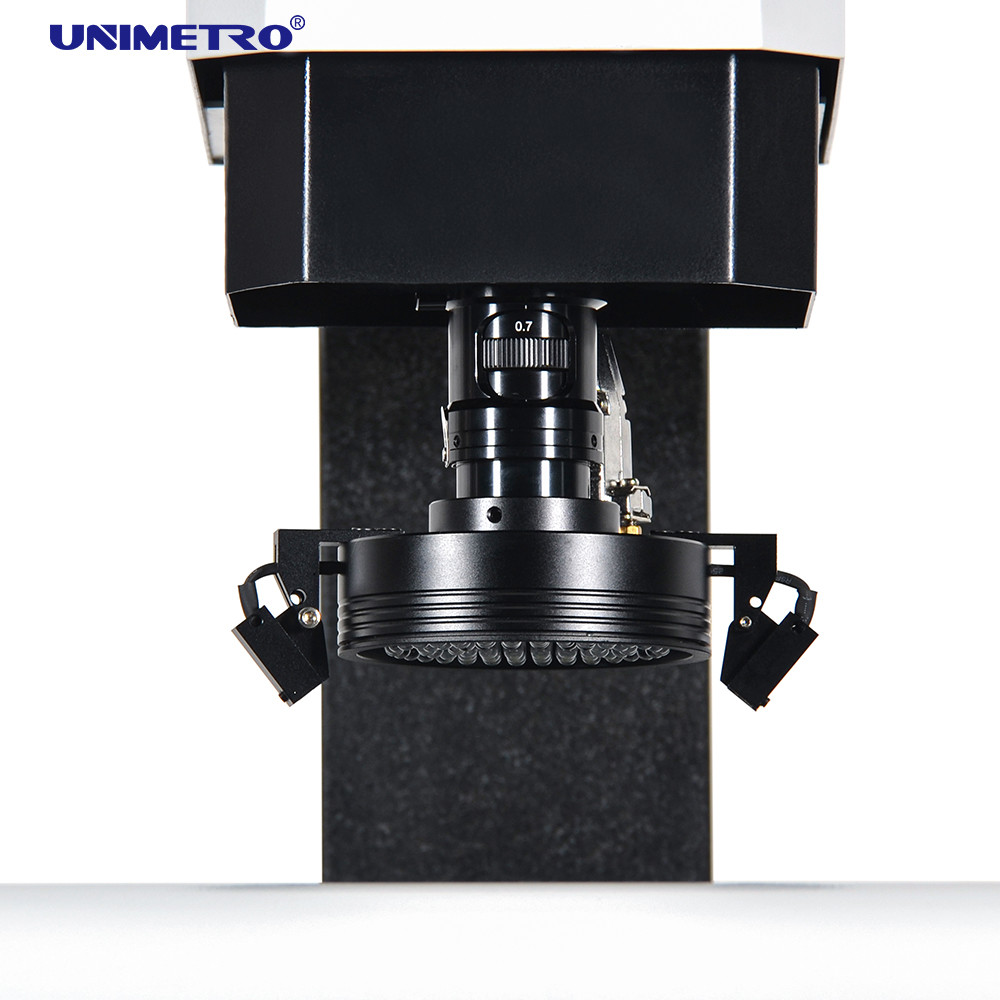

► Sumber cahaya permukaan LED 3 cincin 4 bagian yang dapat diprogram, sistem sumber cahaya kontur LED paralel transmisi, dan modul penyesuaian cahaya bawaan perangkat lunak dapat dengan bebas mengontrol kecerahan cahaya di 3 cincin dan 4 zona.

Konfigurasi Hardeare

Konfigurasi peralatan pengukuran penglihatan kami adalah sebagai berikut:
● Skala linier beresolusi 0,5um 3 sumbu
● Fungsi fokus otomatis berkinerja tinggi
● Kompatibel dengan probe sentuh Renishaw
● Tahap pengerjaan aluminium dan anodisasi keras
● 3 cincin 8 bagian kontrol perangkat lunak lampu cincin LED dan dapat diprogram
● Kontrol perangkat lunak lampu kontur LED jalur cahaya paralel dan dapat diprogram
● Kamera digital HD 1,2M piksel
● Kotak kontrol inti terintegrasi
● Kontrol bermotor sumbu Z
● cara panduan linier HIWIN
● Generator pulsa manual untuk kontrol gerakan sumbu Z
● Dengan indikator Laser untuk penentuan posisi dan pemfokusan tambahan

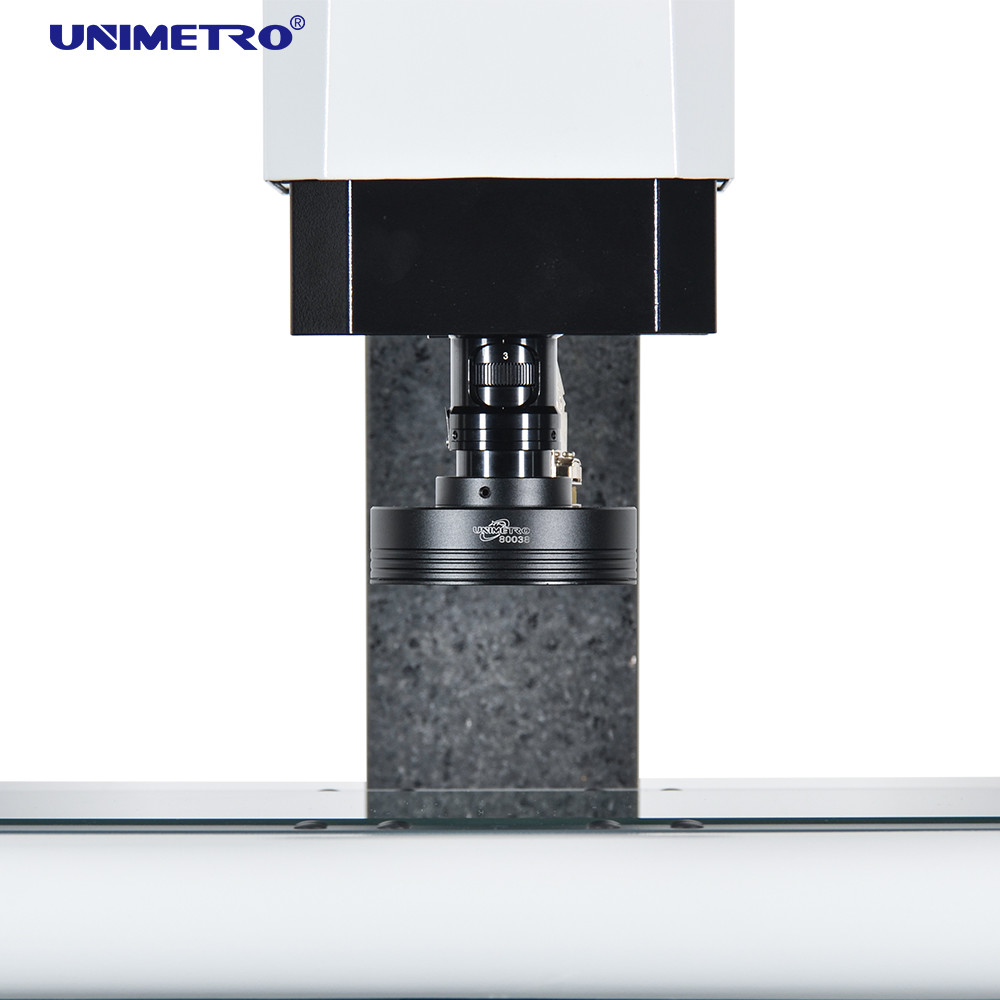

● Lensa zoom penyok manual 0,7-4,5X dengan sensor umpan balik sinyal pembesaran

Fitur Perangkat Lunak

Mesin pengukur penglihatan kami dapat menambahkan probe untuk mewujudkan fungsi 3d
● Kalibrasi yang mudah
● Sentuhan berbagai sudut
● Pengaturan sistem koordinat cepat
● Kompatibel dengan rangkaian lengkap stylis Renishaw
● Modul CAD didukung (Opsional)
● Keluaran gambar 3D
● Kompatibel dengan probe bintang
● Pengukuran dimensi 3D
● Sensor gambar dan sensor sentuh menggabungkan pengukuran
● Rak pemeriksaan didukung (Opsional)

Parameter

Parameter mesin pengukur visi kami adalah seperti yang ditunjukkan grafik di bawah ini:

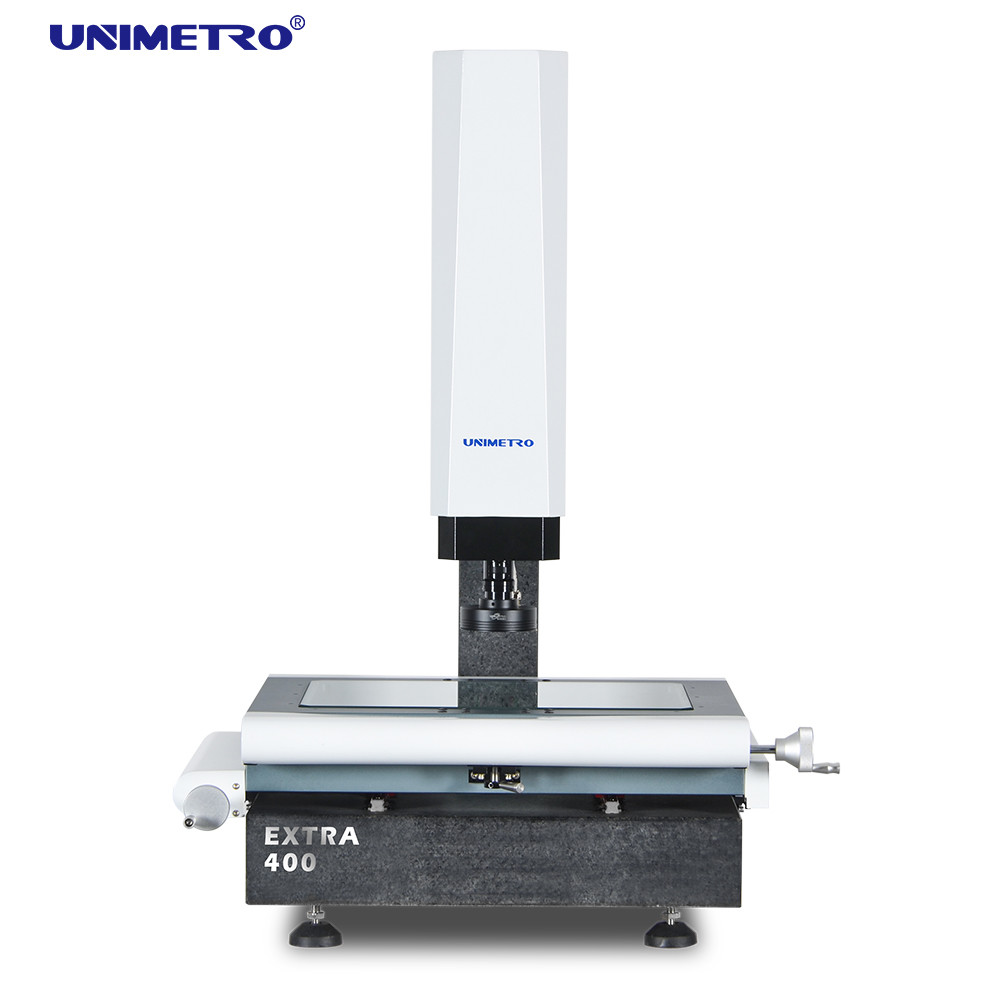

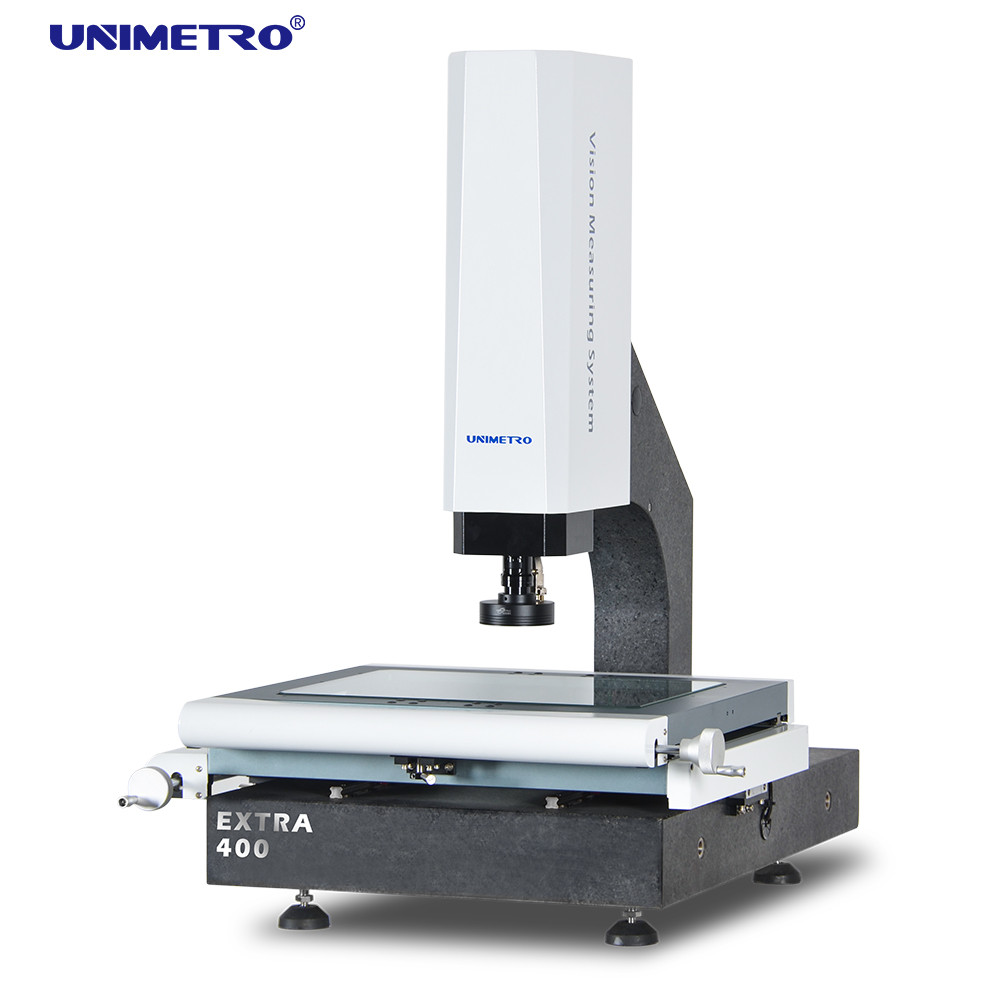

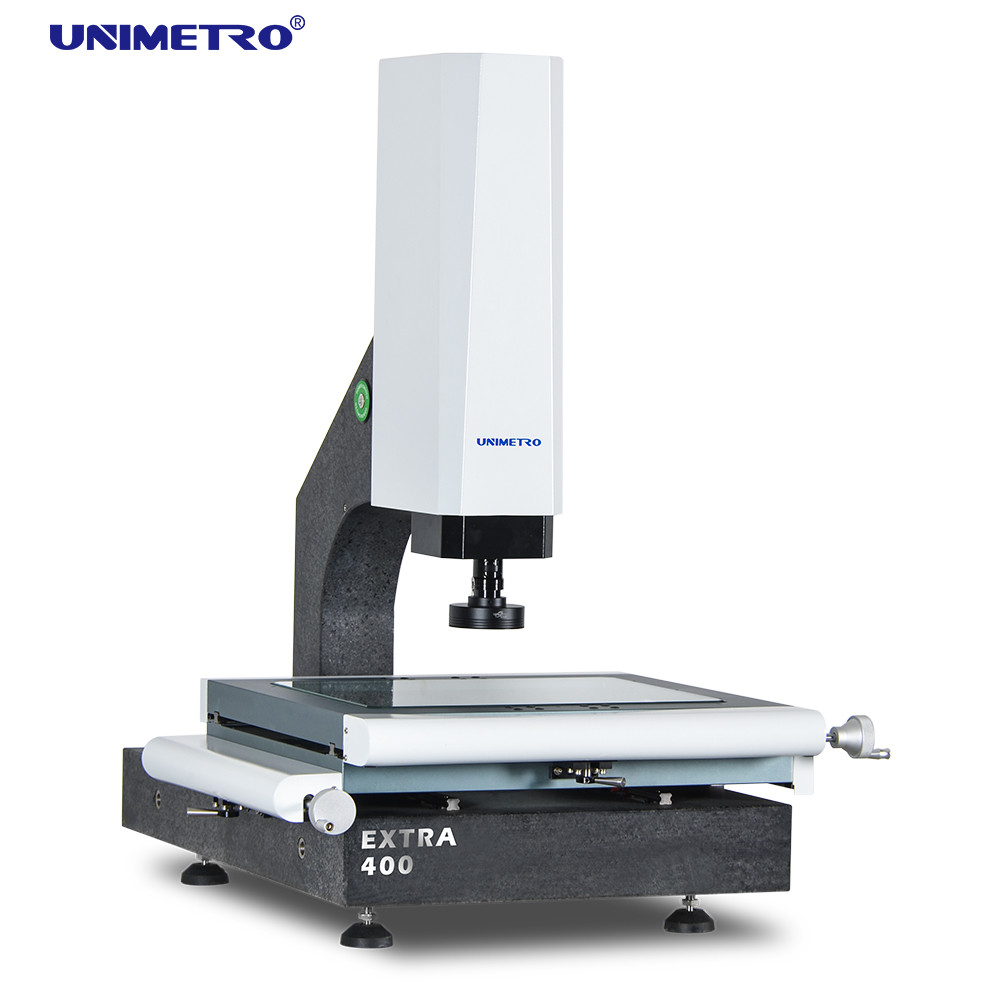

Model		EKSTRA 200	EKSTRA 300	EKSTRA 400	EKSTRA 500
Dimensi (mm) (PLT)		500540930	600740980	700840980	800940980
Rentang pengukuran (mm)(XYZ)		200100150	300200200	400300200	500400200
Akurasi Pengukuran (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Pengulangan (μm)		2.5	2.5	2.5	3
Berat (kg)		140kg	190kg	240kg	290kg
Gambar dan Pengukuran	CCD	200mm (dapat dinaikkan sesuai kebutuhan pelanggan)
	Lensa	Lensa zoom manual penyok 0,7-4,5X/Lensa zoom otomatis 1-10X
	Pembesaran	18-195X (Hanya untuk referensi. Dengan kamera dan lensa berbeda, pembesarannya akan berbeda. )
	Bidang Pandang	8.1~1.3mm
	Jarak kerja	108mm
Resolusi skala linier		0,5 μm (0,1 μm untuk opsi)
Sistem mengemudi		Kontrol manual sumbu X, Y, kontrol CNC loop dekat sumbu Z, dan fungsi AUTU FOCUS tersedia
Penerangan		Lampu permukaan cincin LED 4 bagian yang dapat diprogram, lampu kontur LED paralel, lampu cincin LED 8 bagian, koaksial, untuk opsi

Fungsi Perangkat Lunak

PERIKSA PERANGKAT LUNAK PENGUKURAN VISI 3D
● Masukkan file CAD dan ukur
● Susunan bagian dan pengukuran makro
● Fokus otomatis dan pengukuran ketinggian
● Fungsi navigasi membantu pencarian lokasi dengan cepat
● Fungsi pengukuran geometris yang kuat
● Beberapa laporan data dan fungsi keluaran data grafis
● Program pengguna yang fleksibel
● Membuat elemen referensi
● Fungsi pendeteksi tepi yang kuat
● Mendukung beberapa aksesori eksternal
● Perhitungan otomatis elemen toleransi geometri
● Mengukur produksi yang rumit dengan cepat dan mudah

Informasi Perusahaan

Klien & Agen kami

Pertanyaan Umum
Q1: Apakah Anda pabrik atau perusahaan dagang?
A1: Kami adalah pabrik dan memberi Anda balasan tercepat dalam 24 jam.
Q2: Apa tujuan utama perusahaan Anda?
A2: Kami terutama memproduksi mesin pengukur visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll.
Q3: Bagaimana Cara Memilih Spesifikasi yang Sesuai?
A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda alat ukur dengan spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Pastikan! Kami tidak hanya menyediakan mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Q5: Berapa masa garansi Anda?
A5: Masa garansi produk kami adalah 1 tahun. Kualitas produk kami sangat stabil, dan kami punya meningkat pesat pada beberapa bagian yang mudah pecah. Anda dapat yakin dengan kualitas produk kami.

Label:

Tempat asal:	Cina
Nama merek:	Unimetro
Sertifikasi:	CE, ISO
Nomor model:	E300

Kuantitas min Order:	1 set
Harga:	usd 5460-usd 6300 usd/set
Kemasan rincian:	Kotak kayu
Waktu pengiriman:	15 hari
Syarat-syarat pembayaran:	T / T
Menyediakan kemampuan:	Set 30 per bulan

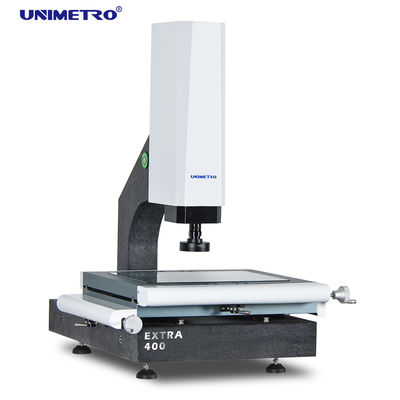

Sistem Pengukuran Penglihatan Semi-Automatik (VMM) dengan Kemungkinan Pengulangan 2,5 μm, Model E300
