Aluminium ringan 6061 CMM Fixure Kits untuk presisi tinggi bagian elektronik penyelarasan
Kit perlengkapan CMM berkualitas tinggi untuk mesin pengukuran koordinat
Seri perlengkapan FlexFix dirancang untuk aplikasi pengukuran presisi di berbagai industri termasuk elektronik, kedirgantaraan, otomotif, plastik, dan perawatan medis.Kompatibel dengan semua ukuran dan model sistem CMM dan VMM, alat-alat ini meningkatkan fleksibilitas pengukuran, pengulangan, dan standarisasi.
Sistem Fiksasi Modular untuk Aplikasi CMM
Dikembangkan oleh UNIMETRO, seri FlexFix meningkatkan reproduksi dan akurasi proses inspeksi melalui pengaturan perlengkapan yang cepat dan dapat diulang.Sistem modular ini diperluas dengan kebutuhan pengguna untuk menyediakan solusi perlengkapan lengkap untuk bagian dari setiap ukuran, bentuk, atau bahan.
Sistem ini dilengkapi dengan lempeng pemasangan dengan fittings berujung M8 dalam berbagai ukuran standar,diproduksi dari aluminium 6061 presisi tinggi melalui proses yang kompleks untuk memastikan akurasi dan keandalan sistemSolusi dapat dirakit dengan cepat tanpa alat untuk meningkatkan throughput dan menghilangkan penundaan inspeksi.
Memilih Alat Pemasangan

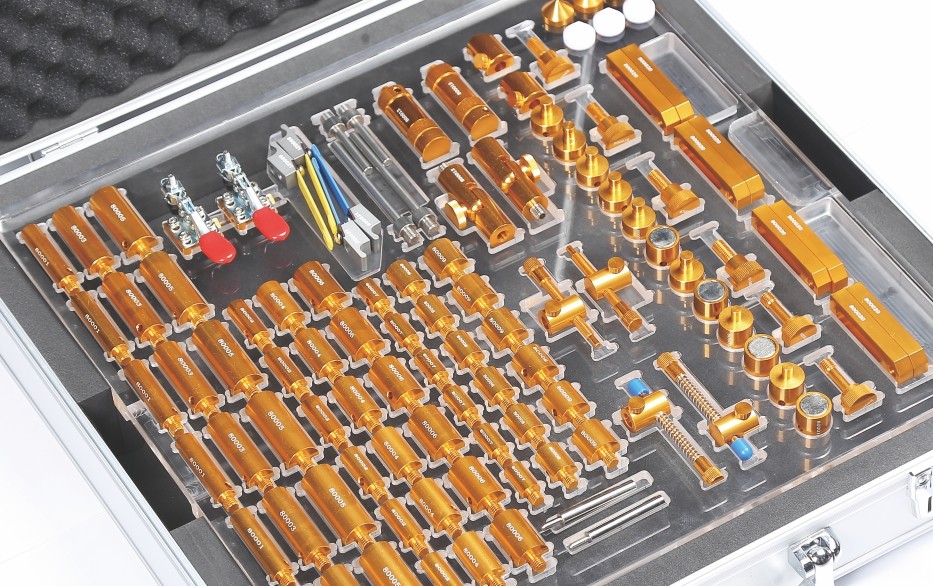

Perlengkapan CMM seri FlexFix tersedia sebagai kit starter yang berisi satu papan dasar dan set komponen komprehensif.Pilih ukuran base plate sesuai dengan ukuran mesin CMM Anda dan persyaratan pengukuran.
Komponen perlengkapan CMM
Komponen FlexFix dirancang untuk menahan bagian dengan kuat dengan kekuatan minimal yang diperlukan, tidak memerlukan alat khusus.dan elemen penekanan dengan desain rasional yang mencegah kerusakan atau distorsi pada bagian yang diukurSistem yang fleksibel memungkinkan berbagai kombinasi pemasangan dan jalur probe pengukuran 3D yang jelas.
Plat dasar CMM
Berbagai ukuran base plate mengakomodasi model CMM yang berbeda dan persyaratan pemasangan komponen.dan penandaan laser untuk memastikan akurasi tinggiUkuran khusus dan pola lubang benang tersedia.
Pola kisi alfanumerik dan nomor bagian yang terlihat memungkinkan pengguna mendokumentasikan pengaturan dengan merekam perakitan komponen dan lokasi, memungkinkan reproduksi yang cepat dan akurat untuk inspeksi berikutnya.
Ukuran Plat Standar
400×300mm, lubang benang M8
400×400mm, lubang benang M8
500×500mm, lubang benang M8
600×600mm, lubang benang M8
Ukuran khusus tersedia
Komponen dan Parameter Kit
| Artikel |
Tanda |
QTY |
| 12×50mm diam |
80001 |
3 |
| 12×30mm kebuntuan |
80002 |
3 |
| 16×50mm kebuntuan |
80003 |
3 |
| 16×30mm kebuntuan |
80004 |
3 |
| 20×50mm diam |
80005 |
3 |
| 20×30mm kebuntuan |
80006 |
3 |
| 12×20mm diam |
80007 |
3 |
| 16×20mm kebuntuan |
80008 |
3 |
| 20×20mm diam |
80009 |
3 |
| Gabungan pivot yang dapat disesuaikan |
800012 |
2 |
| Stand jack yang dapat disesuaikan |
800013 |
2 |
| Magnet |
800014 |
4 |
| Pin Standoff |
800015 |
2 |
| Adaptor |
800016 |
6 |
| Sekrup baseboard |
800017 |
2 |
| Pos V |
800018 |
2 |
| Pindang |
800019 |
2 |
| Slide yang dapat diatur |
800020 |
2 |
| Klem tegangan |
800021 |
4 |
| Dukungan penjepit tegangan pendek |
800023 |
2 |
| Dukungan penjepit tegangan panjang |
800024 |
2 |
| Konus |
800025 |
2 |
| Kerucut nilon |
800026 |
2 |
| Pengeret |
800027 |
2 |
Pertanyaan yang Sering Diajukan
Apakah Anda pabrik atau perusahaan perdagangan?
Kami adalah pabrik dan memberikan tanggapan dalam waktu 24 jam.
Apa yang terutama diproduksi perusahaan Anda?
Kami mengkhususkan diri dalam mesin pengukuran visi, mesin pengukuran koordinat, dan perlengkapan CMM / VMM.
Bagaimana memilih spesifikasi yang tepat?
Tim profesional kami akan merekomendasikan spesifikasi yang tepat berdasarkan varietas produk dan persyaratan pengukuran Anda.
Apakah Anda menerima layanan yang disesuaikan?
Ya, kami menyediakan mesin standar dan solusi khusus yang disesuaikan dengan kebutuhan pelanggan.
Berapa jangka waktu garansi Anda?
Produk kami dilengkapi dengan garansi 1 tahun. Kami telah meningkatkan bagian yang mudah rusak untuk meningkatkan stabilitas produk dan jaminan kualitas.
