Sistem Pengukuran Visi CNC dengan Kontrol Sumbu Z Bermotor untuk Inspeksi VMM 2D
Sistem Inspeksi Gambar Tipe Ekonomis CNC
Sistem Inspeksi Gambar adalah instrumen yang digunakan untuk pengukuran dimensi fisik yang akurat dengan akurasi hingga tingkat mikron. Mesin pengukuran visi ini adalah instrumen pengukuran optik yang menggunakan kamera untuk menangkap gambar benda kerja, menganalisis piksel gambar, dan menghitung dimensi 2D dengan perangkat lunak pengukuran.

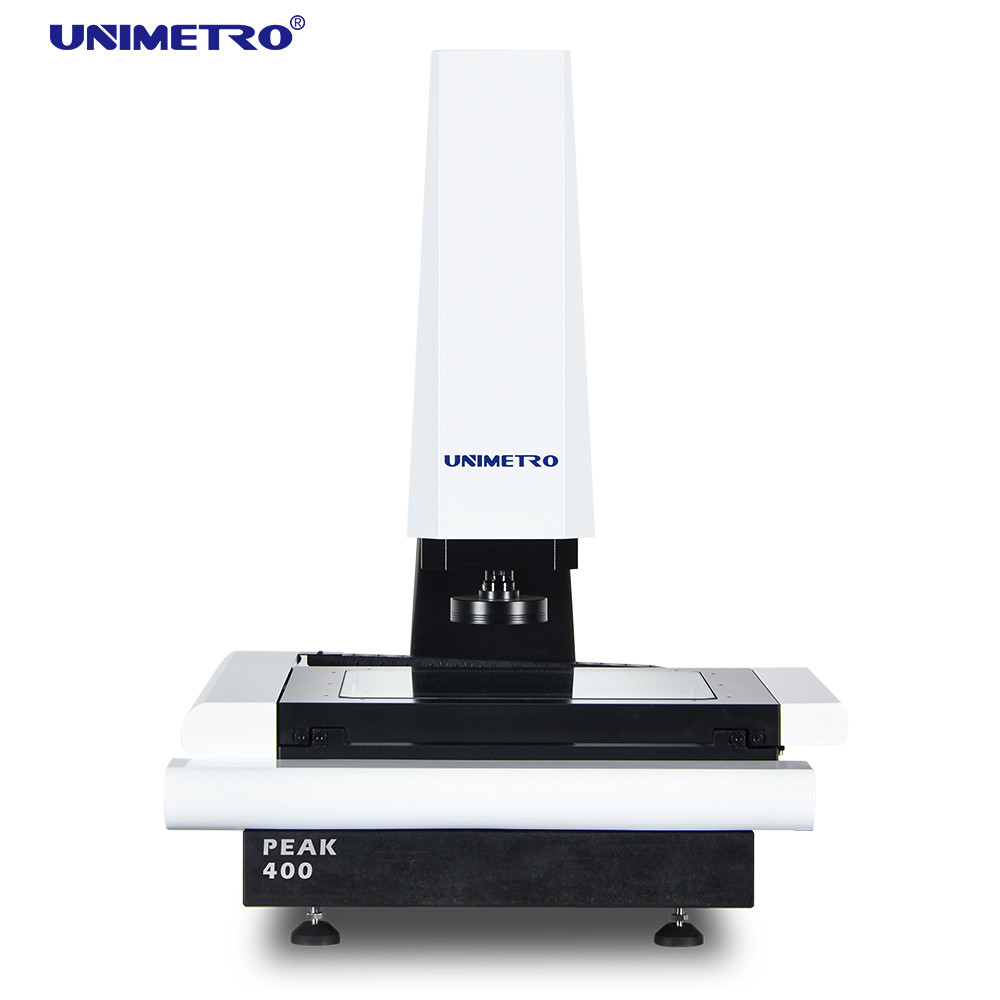

Sistem Inspeksi Gambar CNC adalah perangkat pengukuran dimensi yang kuat yang dirancang untuk proses kontrol kualitas produksi massal. Dikonfigurasi dengan perangkat lunak yang kuat yang membuat proses pengukuran dapat diprogram, pengguna dapat mencapai pengukuran produk dalam jumlah besar melalui proses otomatis penuh. Seri PEAK adalah model ekonomis dari visi CNC otomatis penuh yang dikembangkan oleh UNIMETRO.
Desain yang sederhana dan terintegrasi memungkinkan kami membangun mesin dengan biaya lebih rendah sambil mempertahankan akurasi pengukuran yang tinggi dan kinerja terbaik. Pengguna dapat menikmati keuntungan dari efisiensi tinggi dan penghematan biaya tenaga kerja dari mesin pengukuran Visi CNC penuh dengan harga yang sangat kompetitif.
Konfigurasi Perangkat Keras
Skala linier resolusi 3 sumbu 0,5 µm
Fungsi fokus otomatis berkinerja tinggi
Meja kerja aluminium dan anodisasi keras
Kompatibel dengan probe sentuh Renishaw (opsional)
Lampu cincin LED 3 cincin 8 bagian kontrol perangkat lunak dan dapat diprogram
Lampu kontur LED jalur cahaya paralel kontrol perangkat lunak dan dapat diprogram
Sensor Perpindahan Serat Konsentris (opsional)
Panduan linier HIWIN
Kontrol bermotor sumbu Z
Kotak kontrol inti terintegrasi
Kamera CCD kelas industri
Generator pulsa manual untuk kontrol gerakan sumbu Z
Indikator laser untuk pemosisian dan pemfokusan bantu (opsional)
Lensa zoom manual 0,7-4,5X dengan sensor umpan balik sinyal pembesaran
Aplikasi Sistem Inspeksi Gambar
- Sistem Inspeksi Gambar seri PEAK kompatibel dengan jajaran lengkap sensor pengukuran serat Omron, menawarkan lebih banyak kemungkinan untuk persyaratan pengukuran yang presisi
- Pengukuran permukaan miring atau melengkung yang stabil
- Pengukuran berbagai jenis bahan yang stabil
- Pengukuran permukaan halus atau kasar yang stabil

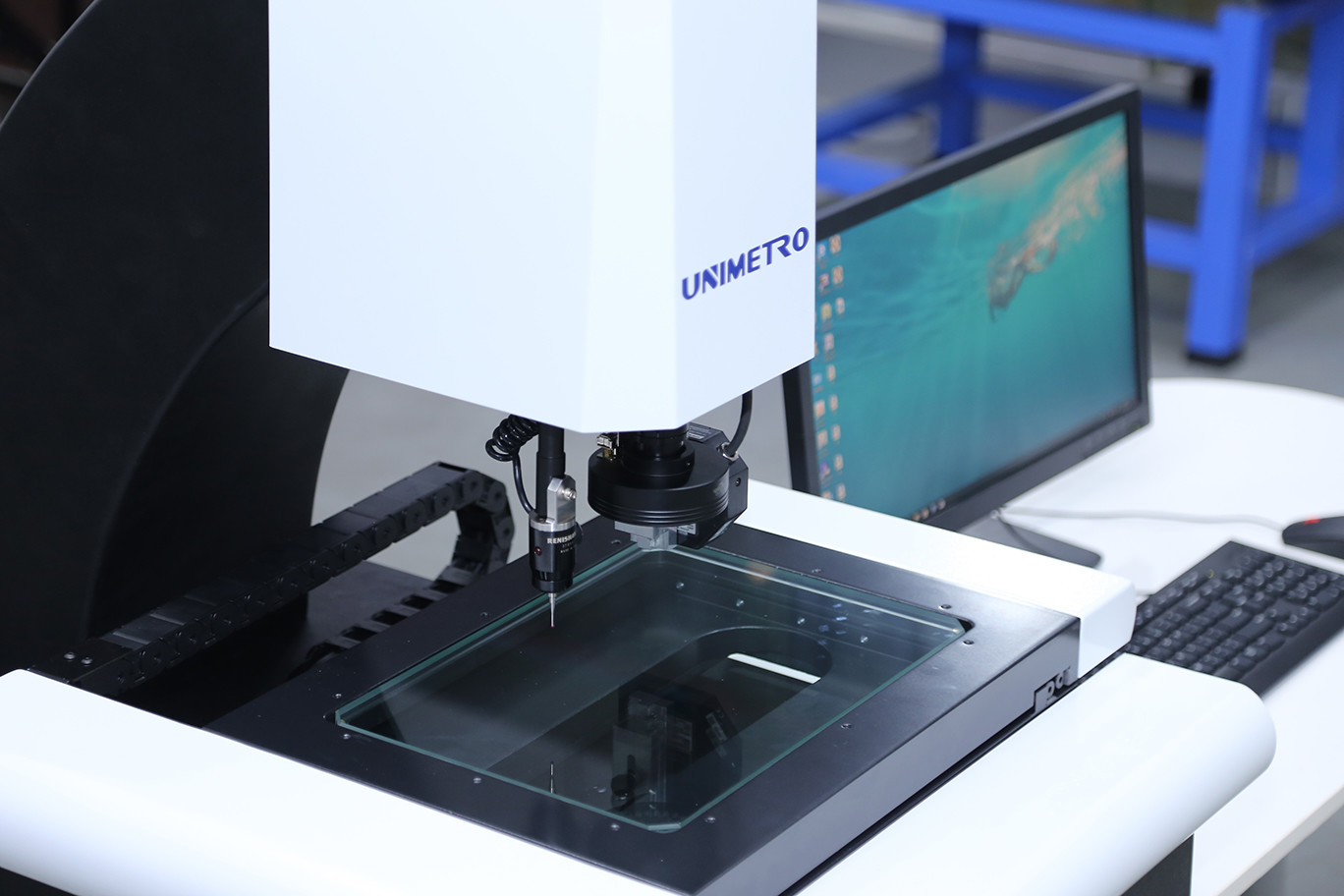

- Sistem Inspeksi Gambar seri PEAK kompatibel dengan probe sentuh Renishaw sebagai konfigurasi opsional, memungkinkan pengguna untuk mencapai fungsi pengukuran 2D dan 3D dalam satu mesin
- Perangkat lunak dapat menghitung offset antara lensa optik dan probe sentuh, memastikan semua hasil pengukuran berada dalam satu sistem koordinat. Hasil pengukuran dapat dikeluarkan sebagai gambar 3D untuk rekayasa terbalik
Fungsi Perangkat Lunak
Perangkat lunak UNIMETRO INSPECT3D menampilkan UI yang ramah pengguna, mudah dipelajari, dan menawarkan fungsi-fungsi canggih yang memungkinkan pengguna mencapai pengukuran yang cepat dan presisi. Perangkat lunak ini menawarkan UI bahasa Inggris penuh dan juga memungkinkan pengembangan bahasa baru.
- Masukkan file CAD dan ukur
- Array bagian dan pengukuran makro
- Fokus otomatis dan pengukuran ketinggian
- Fungsi navigasi membantu penempatan cepat
- Fungsi pengukuran geometris yang kuat
- Beberapa laporan data dan fungsi keluaran data grafis
- Program pengguna yang fleksibel
- Membuat elemen referensi
- Fungsi deteksi tepi yang kuat
- Mendukung beberapa aksesori eksternal
- Perhitungan otomatis toleransi geometris elemen
- Mengukur produksi yang rumit dengan cepat dan nyaman
Parameter Teknis
| Model |
PEAK 300 |
PEAK 400 |
| Dimensi (mm) (P*L*T) |
850*650*1060 |
1000*800*1080 |
| Rentang Pengukuran (mm) (X*Y*Z) |
300*200*200 |
400*300*200 |
| Akurasi (µm) |
3+L/200 |
3+L/200 |
| Pengulangan (µm) |
3 |
3 |
| Berat (kg) |
120 |
150 |
| Kamera |
Kamera CCD analog kelas industri dan kartu video SV2000E |
| Lensa |
Lensa zoom manual 0,7-4,5X / Lensa zoom manual 0,7-4,5X dengan sinyal (Opsional) / Lensa zoom otomatis (Opsional) |
| Pembesaran |
18-188X (Kombinasi kamera dan lensa yang berbeda menghasilkan rentang pembesaran yang berbeda) |
| FOV |
8,1-1,3mm (Kombinasi kamera dan lensa yang berbeda menghasilkan rentang FOV yang berbeda) |
| Jarak Kerja |
108mm |
| Resolusi skala linier |
0,0005mm |
| Pencahayaan |
Lampu cincin permukaan 3 cincin, 8 bagian yang dapat diprogram, lampu kontur paralel yang dapat diprogram |
