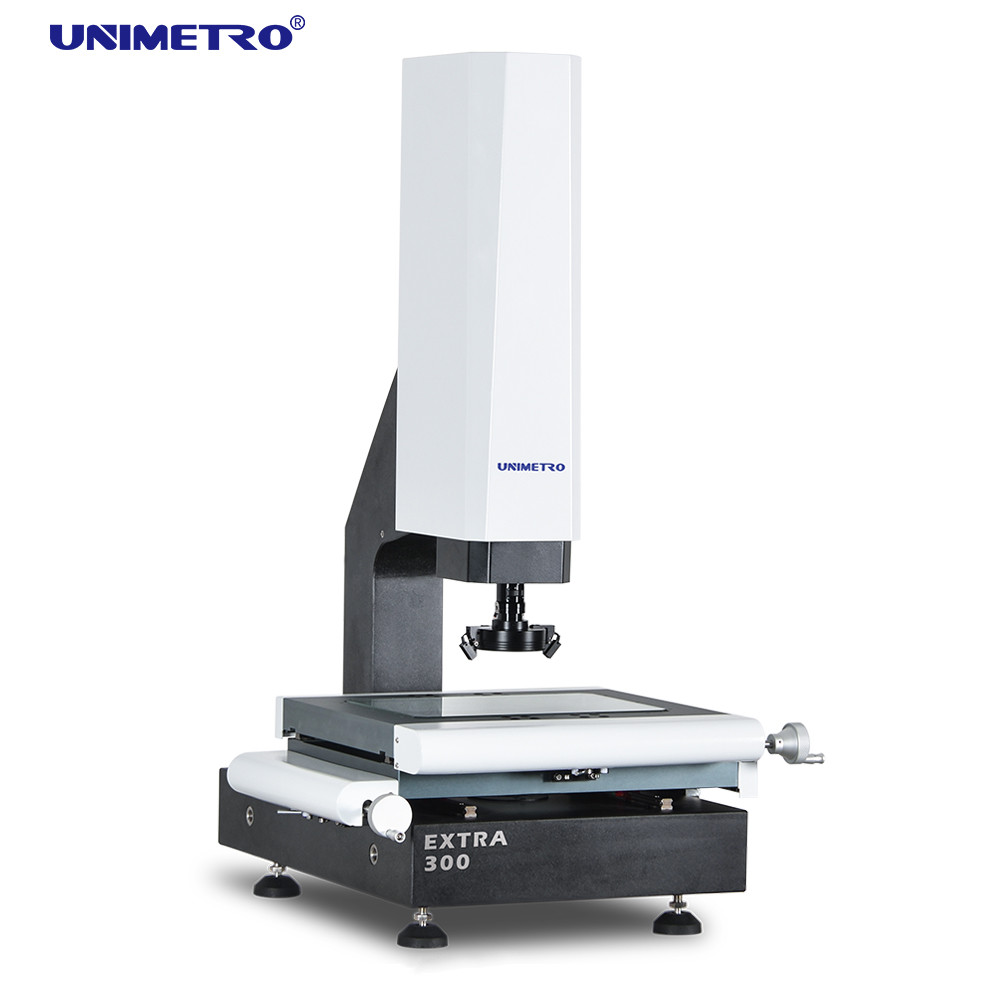

Name: Mesin Pengukuran Visi Seri EXTRA dengan Pengulangan 2.5um Motorisasi Poros Z dan Kamera HD CCD untuk Pengukuran Presisi
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Tambahan
Price: 20,500.00 USD
Availability: InStock

Informasi Detail

Nama Produk:	Mesin pengukur penglihatan	Gerakan sumbu Z.:	Bermotor
Kontrol Gerakan Gerak Z:	Keyboard, Perangkat Lunak	fokus:	Otomatis
X, gerakan y:	petunjuk	Dimensi:	600740980mm
Rentang Pengukuran:	300200200mm	Pengulangan:	2.5um
Berat:	190Kg	Resolusi Skala Linier:	0,5um (0,1um untuk opsi)
Kamera CCD:	Kamera CCD HD
Menyoroti:	Sistem Pengukuran Optik VMM , Sistem VMM Semi Otomatis , Sistem VMM Industri Cetakan

Deskripsi Produk

VMM Semi Otomatis / Sistem Pengukuran Optik Untuk Kontrol Kualitas

Deskripsi Sistem

1) Mesin VMM adalah instrumen yang digunakan untuk pengukuran dimensi fisik secara akurat, akurasi hingga tingkat mikron.
2) Mesin VMM merupakan alat ukur optik yang menggunakan kamera untuk menangkap gambar benda kerja, menganalisis piksel gambar dan menghitung dimensi 2D dengan perangkat lunak pengukuran.
3) Mesin VMM seri EXTRA adalah instrumen penting yang digunakan dalam proses kendali mutu produk Anda. Ini memastikan keakuratan dimensi produk Anda, membuat produk Anda lebih kompetitif.
4) Mesin VMM Seri EXTRA dirancang dan dikembangkan oleh UNIMETRO, yang merupakan model populer yang cocok untuk sebagian besar aplikasi pengukuran dimensi 2D yang akurat dan pengguna akhir dari berbagai industri, seperti Cetakan, Elektronik, Semi konduktor, Injeksi Plastik, produk 3C, Perawatan medis, Penerbangan...dll.
5) Sumbu Z Mesin VMM seri EXTRA dikonfigurasikan dengan sistem motor servo loop tertutup, untuk mencapai kontrol gerakan akurasi tinggi dan fungsi fokus otomatis, pengguna dapat mengontrol gerakan sumbu Z dan pemfokusan gambar pada perangkat lunak atau keyboard, sangat meningkatkan efisiensi pengukuran.

Konfigurasi Perangkat Keras

Mesin Pengukuran Visi Seri EXTRA dengan Pengulangan 2.5um Motorisasi Poros Z dan Kamera HD CCD untuk Pengukuran Presisi 0

◉ Skala linier resolusi 0,5um 3 sumbu

◉ Fungsi fokus otomatis berkinerja tinggi

◉ Kompatibel dengan probe sentuh Renishaw

◉ Tahap kerja aluminium dan anodisasi keras

◉ Kontrol perangkat lunak lampu cincin LED 3 cincin 8 bagian dan dapat diprogram

◉ Kontrol perangkat lunak lampu kontur LED jalur cahaya paralel dan dapat diprogram

◉ Kamera digital HD 1,2M piksel

◉ Kotak kontrol inti terintegrasi

◉ Kontrol bermotor sumbu Z

◉ Cara panduan linier HIWIN

◉ Generator pulsa manual untuk kontrol gerakan sumbu Z

◉ Dengan indikator Laser untuk pemosisian dan pemfokusan tambahan

◉ Lensa zoom penyok manual 0,7-4,5X dengan sensor umpan balik sinyal pembesaran

◉ Kalibrasi mudah

◉ Sentuhan berbagai sudut

◉ Pengaturan sistem koordinat cepat

◉ Kompatibel dengan rangkaian lengkap stylis Renishaw

◉ Modul CAD didukung (Opsional)

◉ Keluaran gambar 3D

◉ Kompatibel dengan probe bintang

◉ Pengukuran dimensi 3D

◉ Probe gambar dan sentuh menggabungkan pengukuran

◉ Rak probe didukung (Opsional)

Parameter

Model		EKSTRA 200	EKSTRA 300	EKSTRA 400	EKSTRA 500
Dimensi (mm) (PLT)		500540930	600740980	700840980	800940980
Rentang pengukuran (mm)(XYZ)		200100150	300200200	400300200	500400200
Pengulangan (μm)		2.5	2.5	2.5	3
Berat (kg)		140kg	190kg	240kg	290kg
Gambar dan Pengukuran	CCD	200mm (dapat dinaikkan sesuai kebutuhan pelanggan)
	Lensa	Lensa zoom manual penyok 0,7-4,5X/Lensa zoom otomatis 1-10X
	Pembesaran	18-195X (Hanya untuk referensi. Dengan kamera dan lensa berbeda, pembesarannya akan berbeda. )
	Bidang Pandang	8.1~1.3mm
	Jarak kerja	108mm
Resolusi skala linier		0,5 μm (0,1 μm untuk opsi)
Sistem mengemudi		Kontrol manual sumbu X, Y, kontrol CNC loop dekat sumbu Z, dan fungsi AUTU FOCUS tersedia
Penerangan		Lampu permukaan cincin LED 4 bagian yang dapat diprogram, lampu kontur LED paralel, lampu cincin LED 8 bagian, koaksial, untuk opsi

Fungsi Perangkat Lunak

Mesin Pengukuran Visi Seri EXTRA dengan Pengulangan 2.5um Motorisasi Poros Z dan Kamera HD CCD untuk Pengukuran Presisi 1

◉ Masukkan file CAD dan ukur

◉ Susunan bagian dan pengukuran makro

◉ Fokus otomatis dan pengukuran ketinggian

◉ Fungsi navigasi membantu pencarian lokasi dengan cepat

◉ Fungsi pengukuran geometris yang kuat

◉ Beberapa laporan data dan fungsi keluaran data grafis

◉ Program pengguna yang fleksibel

◉ Membuat elemen referensi

◉ Fungsi pendeteksi tepi yang kuat

◉ Mendukung beberapa aksesori eksternal

◉ Perhitungan otomatis elemen toleransi geometri

◉ Mengukur produksi yang rumit dengan cepat dan nyaman

Informasi Perusahaan

Klien & Agen kami

Pertanyaan Umum
Q1: Apakah Anda pabrik atau perusahaan dagang?
A1: Kami adalah pabrik dan memberi Anda balasan tercepat dalam 24 jam.
Q2: Apa tujuan utama perusahaan Anda?
A2: Kami terutama memproduksi mesin pengukur visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll.
Q3: Bagaimana Cara Memilih Spesifikasi yang Sesuai?
A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda alat ukur dengan spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Pastikan! Kami tidak hanya menyediakan mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Q5: Berapa masa garansi Anda?
A5: Masa garansi produk kami adalah 1 tahun. Kualitas produk kami sangat stabil, dan kami punya meningkat pesat pada beberapa bagian yang mudah pecah. Anda dapat yakin dengan kualitas produk kami.

Label:

Tempat asal:	Cina
Nama merek:	UNIMETRO
Sertifikasi:	CE, ISO
Nomor model:	Tambahan

Kuantitas min Order:	1
Harga:	Discussible
Kemasan rincian:	Kotak kayu
Waktu pengiriman:	5 ~ 15 hari
Syarat-syarat pembayaran:	L/C,T/T,T/T,Western Union,MoneyGram
Menyediakan kemampuan:	40
