Informasi Detail

Nama Produk:	Mesin pengukur penglihatan	Gerakan sumbu Z.:	Bermotor
Kontrol Gerakan Gerak Z:	Keyboard, Perangkat Lunak	fokus:	Otomatis
X, gerakan y:	petunjuk	Dimensi:	600740980mm
Rentang Pengukuran:	300200200mm	Pengulangan:	2.5um
Berat:	190Kg	Resolusi Skala Linier:	0,5um (0,1um untuk opsi)
Kamera CCD:	Kamera CCD HD
Menyoroti:	Sistem Pengukuran Optik VMM , Sistem VMM Semi Otomatis , Sistem VMM Industri Cetakan

Deskripsi Produk

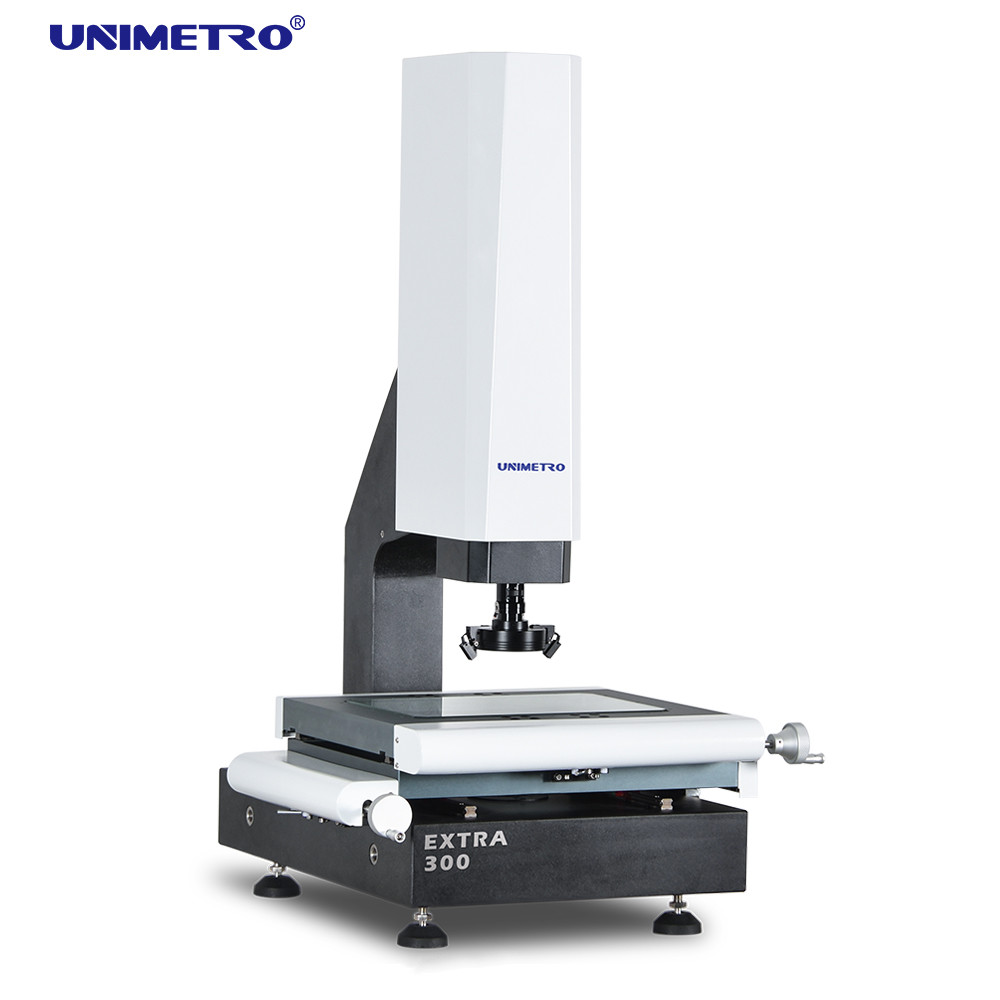

Semi Otomatis VMM / Sistem Pengukuran Optik Untuk Kontrol Kuatlitas

Deskripsi Sistem

1) Mesin VMM adalah instrumen yang digunakan untuk pengukuran dimensi fisik yang akurat, akurasi hingga tingkat mikron.
2) Mesin VMM adalah instrumen pengukuran optik yang menggunakan kamera untuk menangkap gambar benda kerja, menganalisis piksel gambar dan menghitung dimensi 2D dengan perangkat lunak pengukuran.
3) Mesin VMM seri EXTRA adalah instrumen penting yang digunakan dalam proses kontrol kualitas produk Anda.
4) Mesin VMM Seri EXTRA dirancang dan dikembangkan oleh UNIMETRO, yang merupakan model populer yang cocok untuk sebagian besar aplikasi pengukuran dimensi 2D yang akurat dan pengguna akhir dari berbagai industri,sebagai Mold, Elektronik, Semi konduktor, Injeksi Plastik, produk 3C, Perawatan Medis, Penerbangan... dll
5) sumbu Z dari seri EXTRA VMM Mesin dikonfigurasi dengan sistem servo motor loop dekat, untuk mencapai kontrol gerakan yang sangat akurat dan fungsi auto fokus,pengguna dapat mengontrol gerakan sumbu Z dan fokus gambar di perangkat lunak atau keyboard, sangat meningkatkan efisiensi pengukuran.

Konfigurasi Hardware

Mesin VMM Seri EXTRA Pengukuran Dimensi Fisik yang Tepat untuk Berbagai Industri 0

Skala linier resolusi 0,5um 3 sumbu

Fungsi fokus otomatis kinerja tinggi

Kompatibel dengan sensor sentuh Renishaw

️ Aluminium panggung kerja dan anodizing keras

3 cincin 8 bagian LED lampu cincin kontrol perangkat lunak dan dapat diprogram

Perangkat lunak kontrol dan diprogram

Kamera digital HD dengan piksel 1,2M

Kotak kontrol inti terintegrasi

Pengendalian motorisi sumbu Z

Cara panduan linier HIWIN

Generator pulsa manual untuk kontrol gerakan sumbu Z

Dengan indikator laser untuk posisi bantu dan fokus

Lensa zoom manual 0.7-4.5X dengan sensor umpan balik sinyal pembesaran

Kalibrasi mudah

◉ Multiple angle touching

Pengaturan sistem koordinat cepat

Kompatibel dengan seluruh lini Renishaw stylis

Modul CAD didukung (Optional)

Keluarnya gambar 3D

️ Sonde bintang kompatibel

Pengukuran dimensi 3D

️ Pengukuran gambar dan sensor sentuh

√ Dukungan rak probe (opsional)

Parameter

Model		EXTRA 200	EXTRA 300	EXTRA 400	500 tambahan
Dimensi ((mm) ((LWH)		500540930	600740980	700840980	800940980
Jangkauan pengukuran (mm)		200100150	300200200	400300200	500400200
Keakuratan Pengukuran (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Repeatability (μm)		2.5	2.5	2.5	3
Berat (kg)		140kg	190kg	240kg	290kg
Gambar dan Pengukuran	CCD	200mm (bisa diangkat sesuai dengan kebutuhan pelanggan)
	Lensa	Lensa zoom manual bertengger 0,7-4,5X/Lensa zoom otomatis 1-10X
	Perbesar	18-195X (Hanya untuk referensi. Dengan kamera dan lensa yang berbeda pembesarannya akan berbeda.)
	Bidang Pemandangan	8.1~1.3mm
	Jarak kerja	108mm
Resolusi skala linier		0.5 μm ((0,1 μm untuk pilihan)
Sistem penggerak		X, Y sumbu kontrol manual, Z sumbu kontrol CNC close-loop dan fungsi AUTU FOCUS tersedia
Pencahayaan		Diprogram 4 bagian lampu permukaan cincin LED, lampu kontur LED paralel, lampu cincin LED 8 bagian, koaksial, untuk pilihan

Fungsi Software

Mesin VMM Seri EXTRA Pengukuran Dimensi Fisik yang Tepat untuk Berbagai Industri 1

Masukkan file dan ukuran CAD

Perhitungan komponen dan pengukuran makro

Fokus otomatis dan pengukuran ketinggian

Fungsi navigasi membantu lokasi cepat

Fungsi pengukuran geometris yang kuat

Fungsi output data grafis dan laporan data ganda

Program pengguna yang fleksibel

Membuat elemen referensi

Fungsi deteksi tepi yang kuat

️ Mendukung beberapa aksesori eksternal

Perhitungan otomatis toleransi geometris elemen

Mengukur produksi yang rumit dengan cepat dan nyaman

Informasi Perusahaan

Klien&Agen Kami

FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam.
T2: Apa yang perusahaan Anda lakukan terutama?
A2: Kami terutama memproduksi mesin pengukuran Vision, mesin pengukuran koordinat, perlengkapan CMM & VMM dll.
T3: Bagaimana Memilih Spesifikasi yang Tepat?
A3: Selama Anda memberi tahu kami jenis dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur instrumen spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Pastikan! Kami dapat menyediakan tidak hanya mesin khas, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Q5: Berapa jangka waktu garansi Anda?
A5: Periode garansi produk kami adalah 1 tahun. Anda dapat yakin kualitas produk kami.

Label:

Tempat asal:	Cina
Nama merek:	UNIMETRO
Sertifikasi:	CE, ISO
Nomor model:	Tambahan

Kuantitas min Order:	1
Harga:	Discussible
Kemasan rincian:	Kotak kayu
Waktu pengiriman:	5 ~ 15 hari
Syarat-syarat pembayaran:	L/C,T/T,T/T,Western Union,MoneyGram
Menyediakan kemampuan:	40
