Alat Ukur Optik Gerakan Tangan / Alat Ukur Penglihatan Menginput Gambar CAD
Deskripsi Instrumen

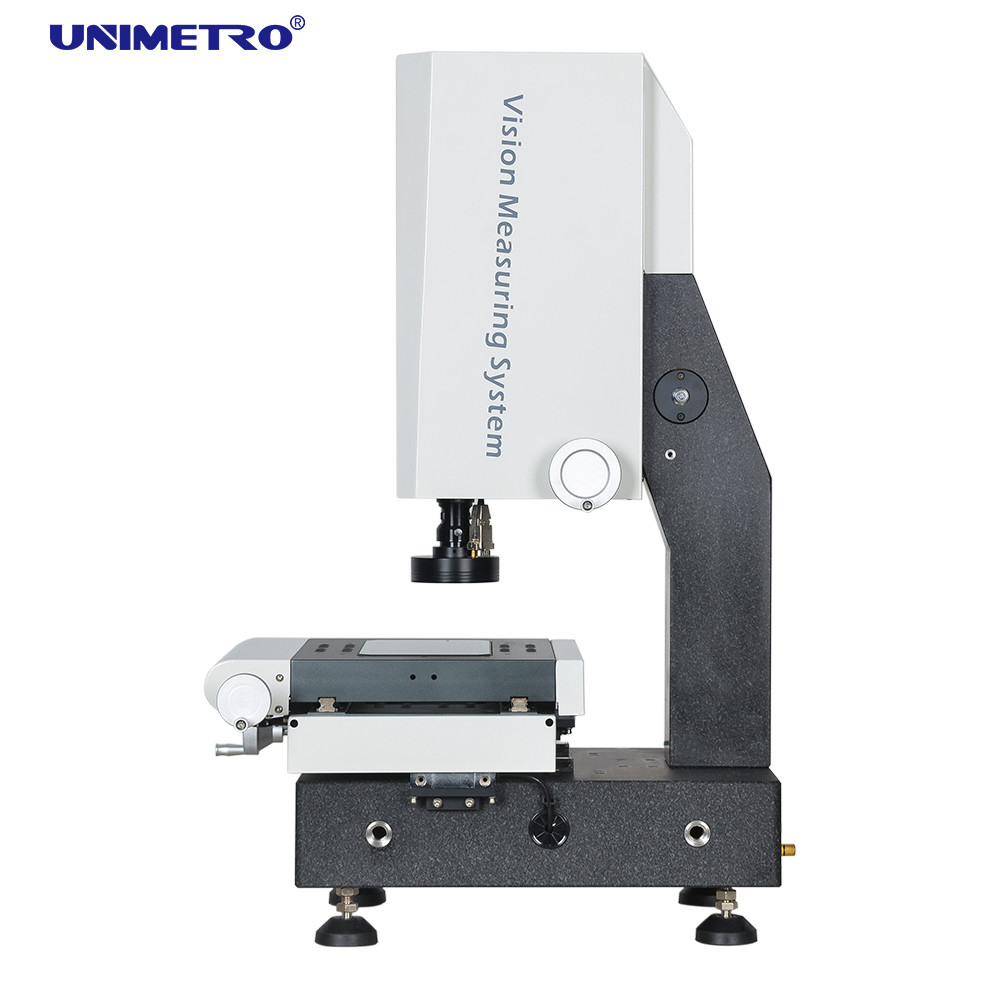

Alat Ukur Optik adalah alat yang digunakan untuk pengukuran dimensi fisik secara akurat, ketelitian hingga tingkat mikron, yaitu alat ukur optik dengan menggunakan kamera untuk menangkap gambar benda kerja, menganalisis piksel gambar dan menghitung dimensi 2D dengan perangkat lunak pengukur.
◉ Alat Ukur Optik Seri BASIC dirancang dan dikembangkan oleh UNIMETRO, yang merupakan model populer yang cocok untuk sebagian besar aplikasi pengukuran dimensi 2D yang akurat dan pengguna akhir dari berbagai industri, seperti Cetakan, Elektronik, Semi konduktor, Injeksi Plastik, produk 3C, Perawatan medis, Penerbangan...dll. Ini adalah instrumen penting yang digunakan dalam proses kendali mutu produk Anda, memastikan keakuratan dimensi produk Anda, membuat produk Anda lebih kompetitif.
◉ Alat Ukur Optik seri BASIC adalah model paling umum untuk sebagian besar pabrik yang memproduksi suku cadang akurat. Ini cocok untuk aplikasi pengukuran sampel jumlah kecil. Kontrol manual 3 sumbu, dengan perangkat lunak yang ramah pengguna, memungkinkan operator mengatur penggunaan alat berat dalam waktu yang sangat singkat.
◉ Menggunakan granit dengan akurasi dan stabilitas tinggi sebagai dasar dan kolom mesin, dengan sensor linier resolusi tinggi 0,0005mm 3 sumbu
---- Pastikan kinerja dan akurasi tinggi setiap mesin.
◉ Menggunakan cara panduan linier HIWIN dan rel panduan linier presisi tinggi, dengan tahap kerja aluminium dan pemrosesan permukaan anodisasi keras.
---- Memastikan kinerja dinamis tinggi dan penggunaan siklus hidup mesin yang panjang.
◉ Menggunakan kotak kontrol inti terintegrasi yang dikembangkan oleh UNIMETRO, untuk skala linier, kontrol lampu, dan transfer sinyal probe sentuh.
---- Pastikan pemasangan kabel dan perawatannya mudah. Sangat meningkatkan stabilitas mesin.
◉ Lampu LED kontur yang dapat diprogram dengan jalur cahaya paralel, menghindari deformasi gambar.
---- Memastikan akurasi pengukuran.
◉ Dengan lampu cincin LED kontrol perangkat lunak 8 bagian, menawarkan berbagai sudut dan kecerahan pencahayaan.
---- Cocok untuk bagian dengan bentuk dan bahan berbeda.
◉ Parameter pencahayaan dapat dicatat dalam program pengukuran bagian, pengguna tidak perlu melakukan penyesuaian selama proses pengukuran.
---- Ramah dan nyaman digunakan.
Area Aplikasi
◆ Industri cetakan
◆Manufaktur mobil
◆Industri medis
◆Manufaktur mekanis
◆industri digital 3C
◆produksi PCB
Dll.
Konfigurasi Perangkat Keras
◆ cara panduan linier HIWIN
◆ Tahap kerja aluminium dan anodisasi keras
◆ Kotak kontrol inti terintegrasi
◆ Skala linier resolusi 0,5um 3 sumbu
◆ Grup lampu paralel LED multi fungsi

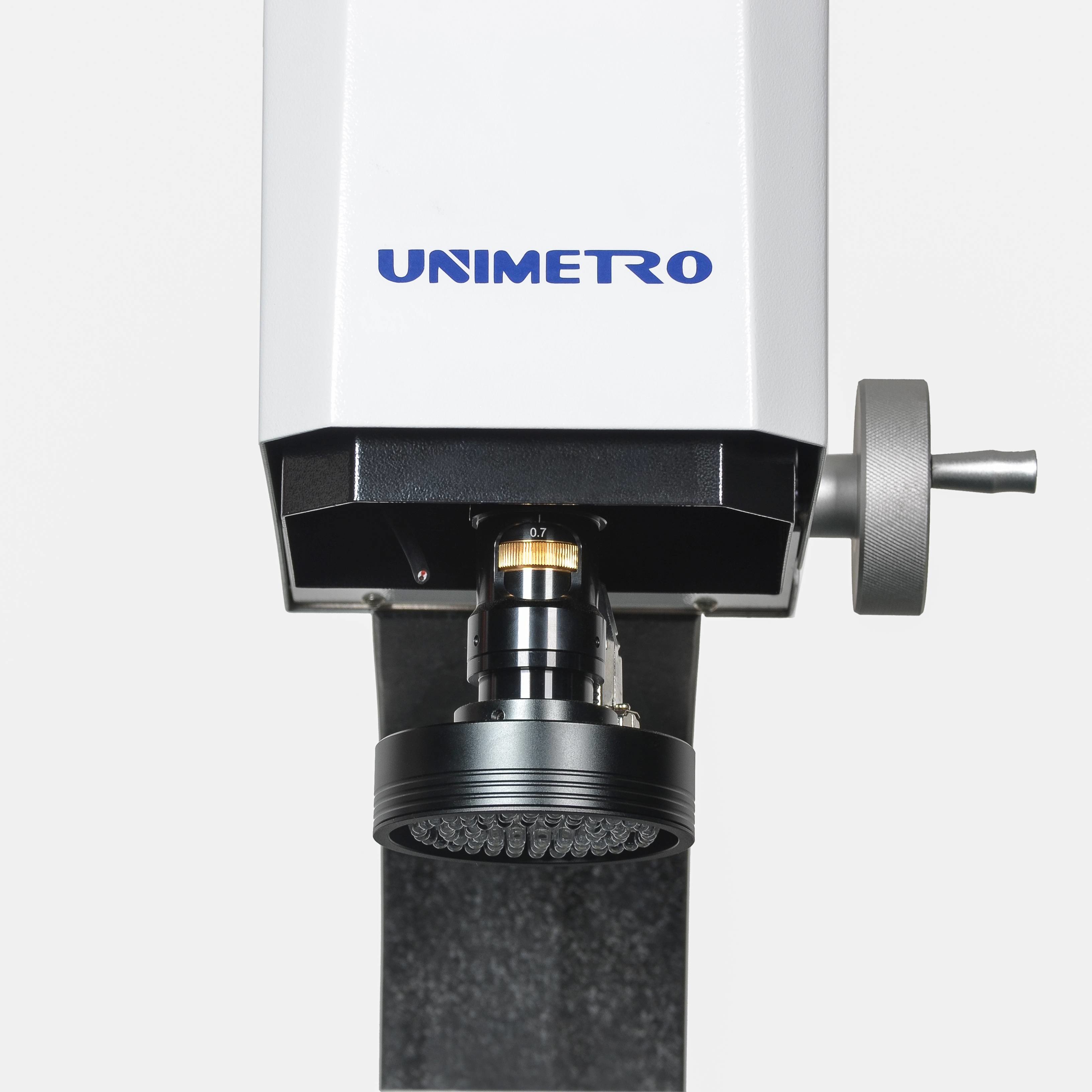

◆ Kamera CCD resolusi tinggi kelas industri
◆ Lensa zoom penyok manual 0,7-4,5X dengan kemampuan pengulangan yang tinggi
◆ Mendukung beberapa aksesori eksternal
Parameter
| Model |
DASAR 200 |
DASAR 300 |
DASAR 400 |
DASAR 500 |
| Dimensi (mm) (P*L*T) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Rentang pengukuran (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Akurasi Pengukuran (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Pengulangan (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Berat (kg) |
140kg |
190kg |
240kg |
290kg |
| Gambar dan Pengukuran |
CCD |
Kamera digital HD 1,2M piksel |
| Lensa |
Lensa zoom penyok manual 0,7-4,5X dengan sensor umpan balik sinyal pembesaran |
| Pembesaran |
18-195X (Hanya untuk referensi. Dengan kamera dan lensa berbeda, pembesarannya akan berbeda. ) |
| Bidang Pandang |
8.1~1.3mm |
| Jarak kerja |
80mm |
| Resolusi skala linier |
0,5 μm (0,1 μm untuk opsi) |
| Sistem mengemudi |
Kontrol manual sumbu X,Y,Z |
| Penerangan |
Lampu permukaan cincin LED 4 bagian yang dapat diprogram, lampu kontur LED paralel, lampu cincin LED 8 bagian, koaksial, untuk opsi |
Ikhtisar Perangkat Lunak
Perangkat lunak UNIMETRO INSPECT3D dilengkapi dengan UI yang ramah pengguna, mudah dipelajari, fungsi yang kuat, memungkinkan pengguna untuk mencapainya
pengukuran yang cepat dan tepat. Perangkat lunak ini menawarkan UI bahasa Inggris lengkap, juga memungkinkan pengembangan bahasa baru.
◉ Masukkan file CAD dan ukur
◉ Susunan bagian dan pengukuran makro
◉ Fokus otomatis dan pengukuran ketinggian
◉ Fungsi navigasi membantu pencarian lokasi dengan cepat
◉ Fungsi pengukuran geometris yang kuat
◉ Beberapa laporan data dan fungsi keluaran data grafis
◉ Program pengguna yang fleksibel
◉ Membuat elemen referensi
◉ Fungsi pendeteksi tepi yang kuat
◉ Mendukung beberapa aksesori eksternal
◉ Perhitungan otomatis elemen toleransi geometri
◉ Mengukur produksi yang rumit dengan cepat dan nyaman
